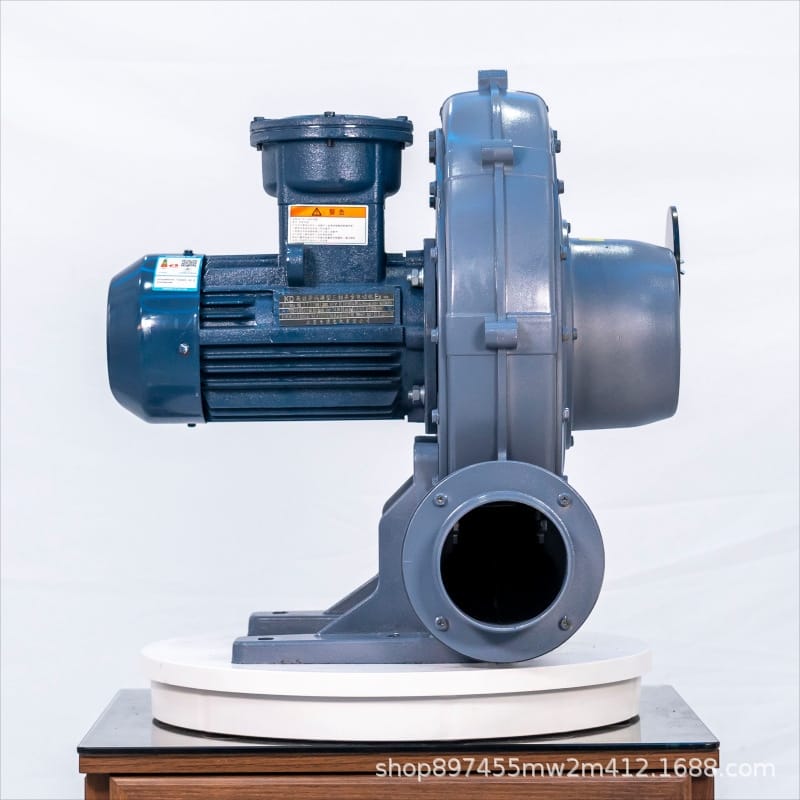

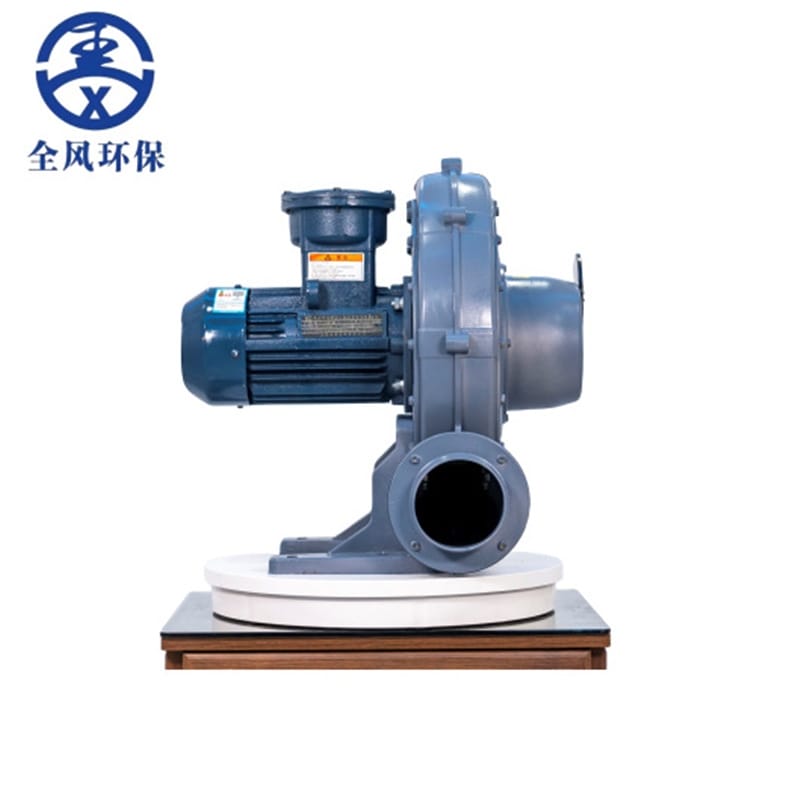

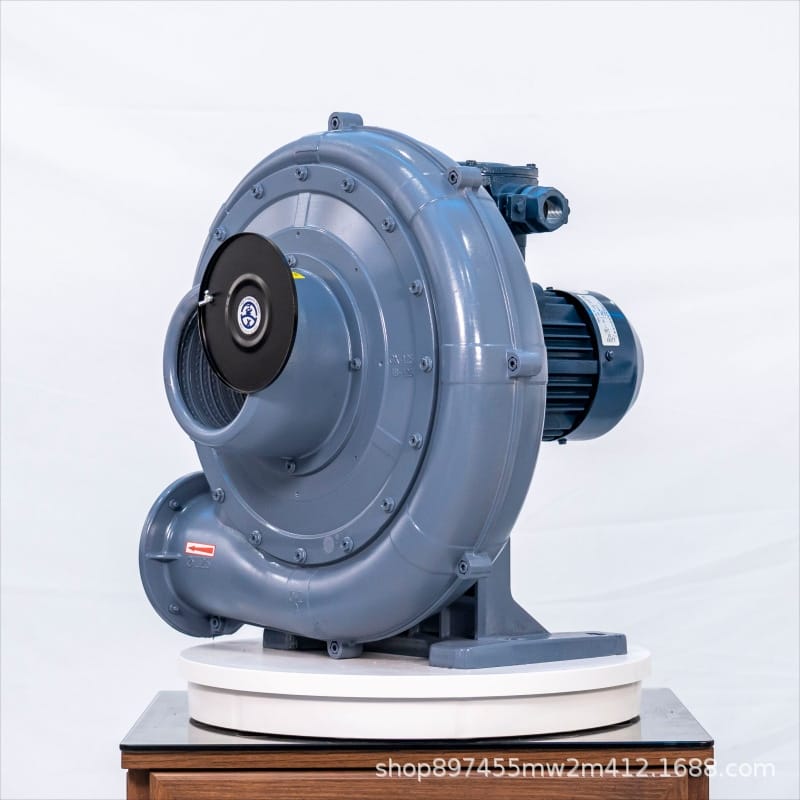

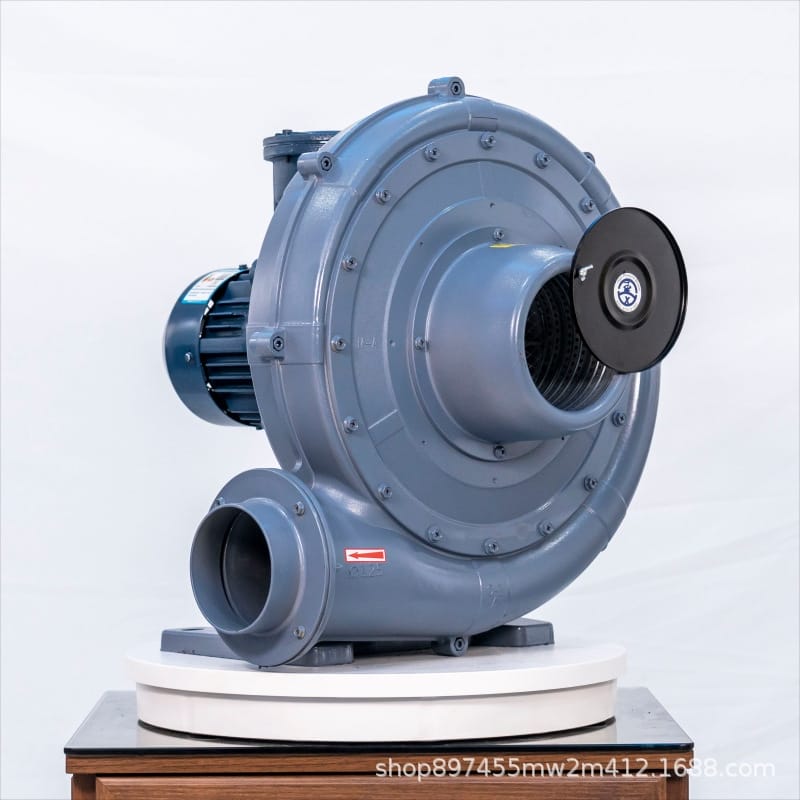

FX-3A 2.2KW防爆中壓風機產品說明書
核心特點

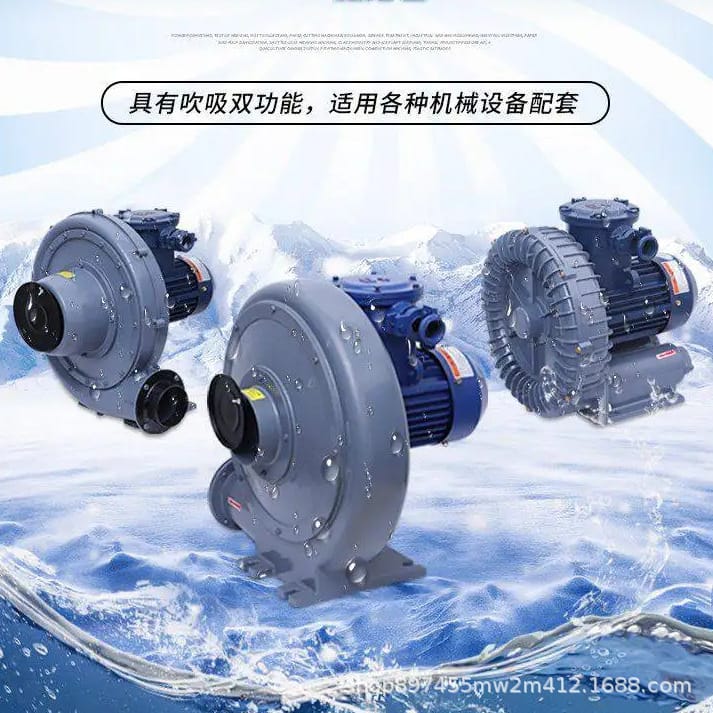

- 吹吸雙模設計：具備強勁吹風與吸塵雙重功能，廣泛適配各類自動化機械設備配套需求。

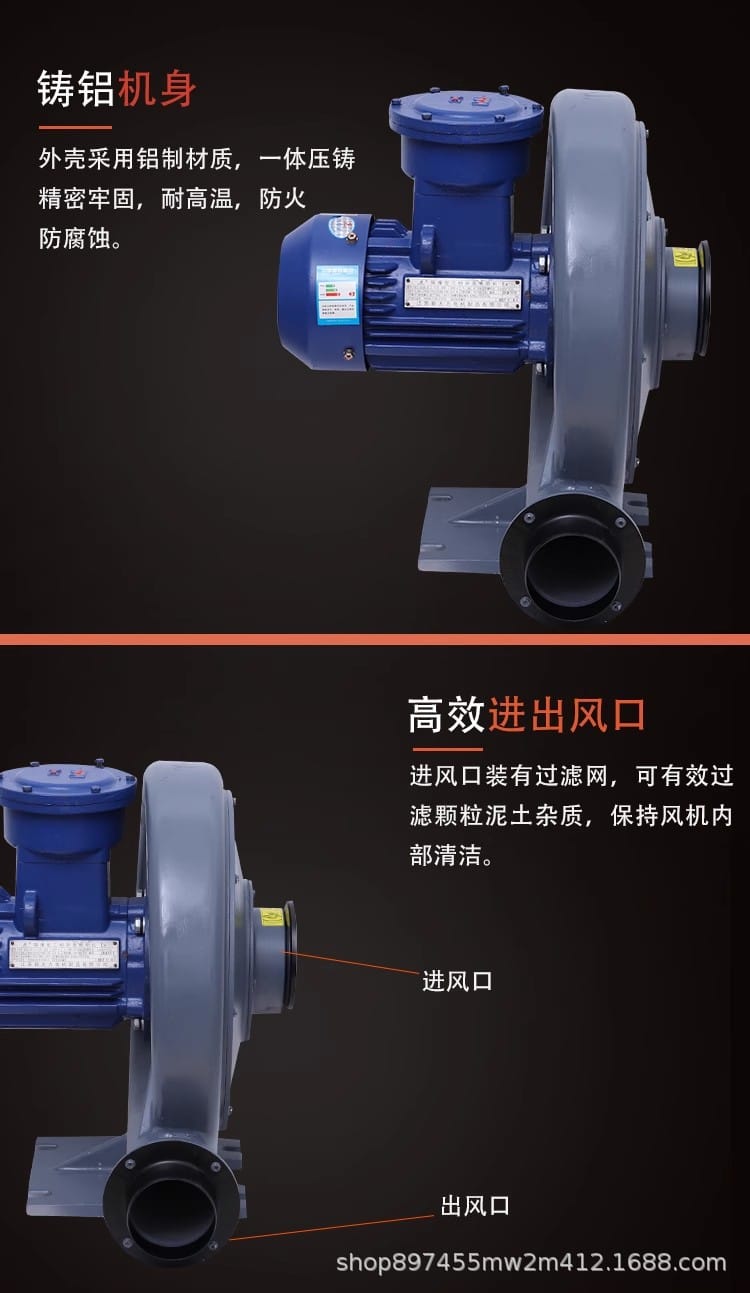

- 精工鑄鋁機身：采用整體精密壓鑄工藝，結構牢固致密，兼具優異散熱性能與防火防腐特性，長期運行不生銹。

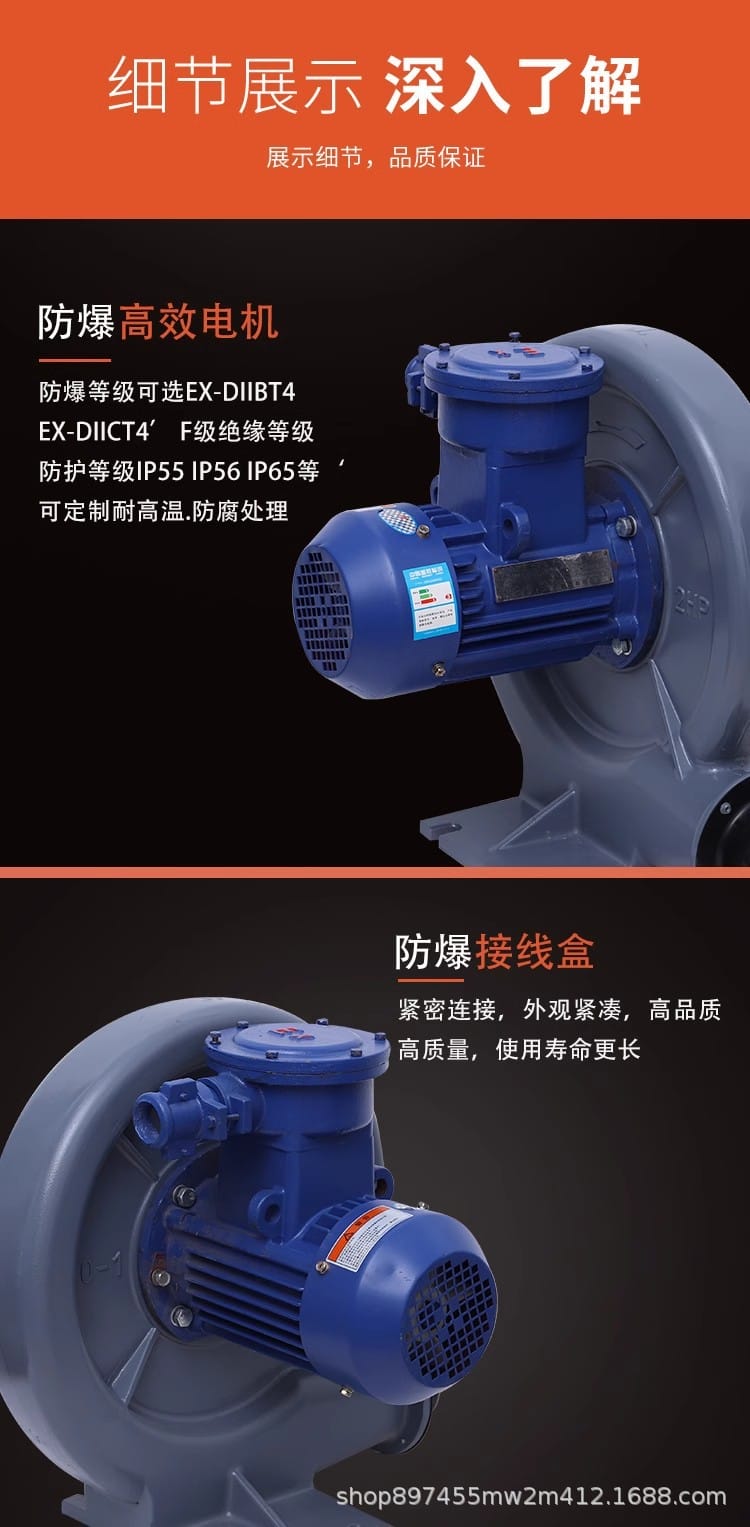

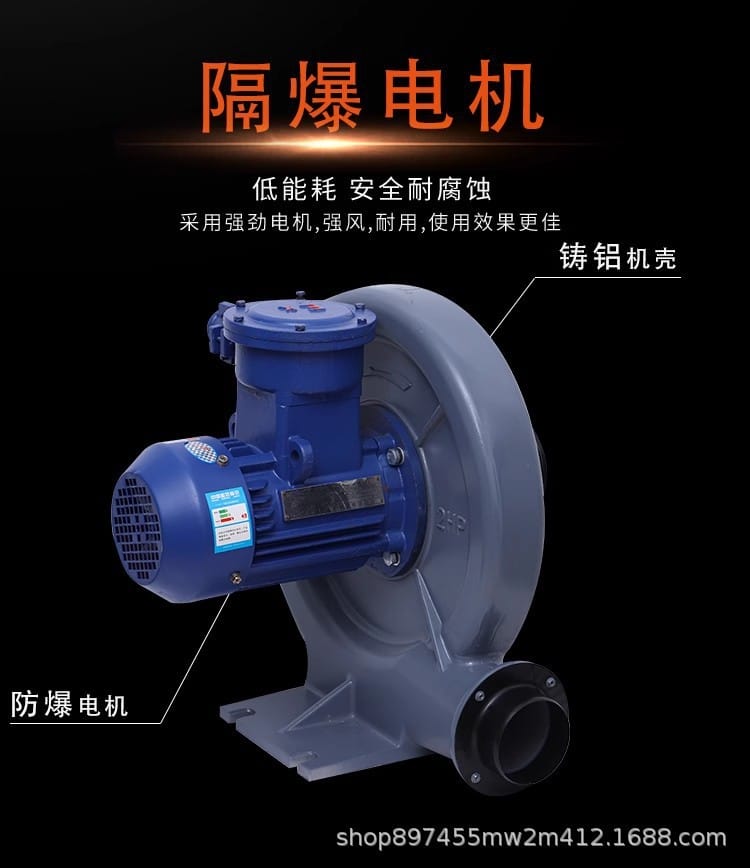

- 高效防爆電機：內置純銅線圈隔爆電機，絕緣等級達F級，防護等級支持IP55/IP56/IP65靈活選配，低能耗且動力持久。

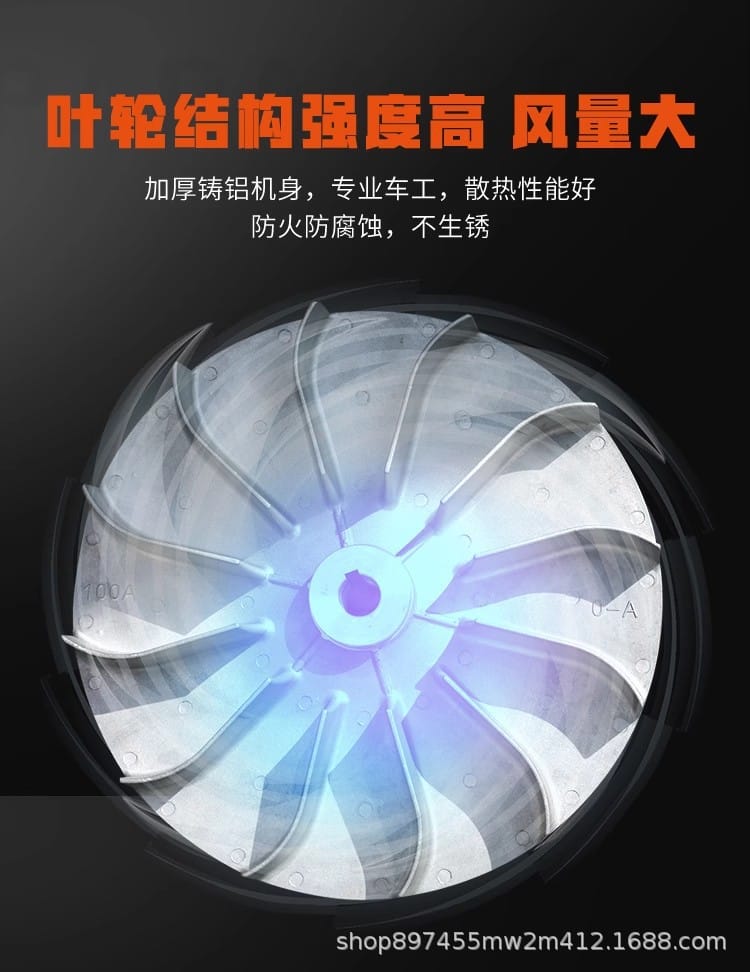

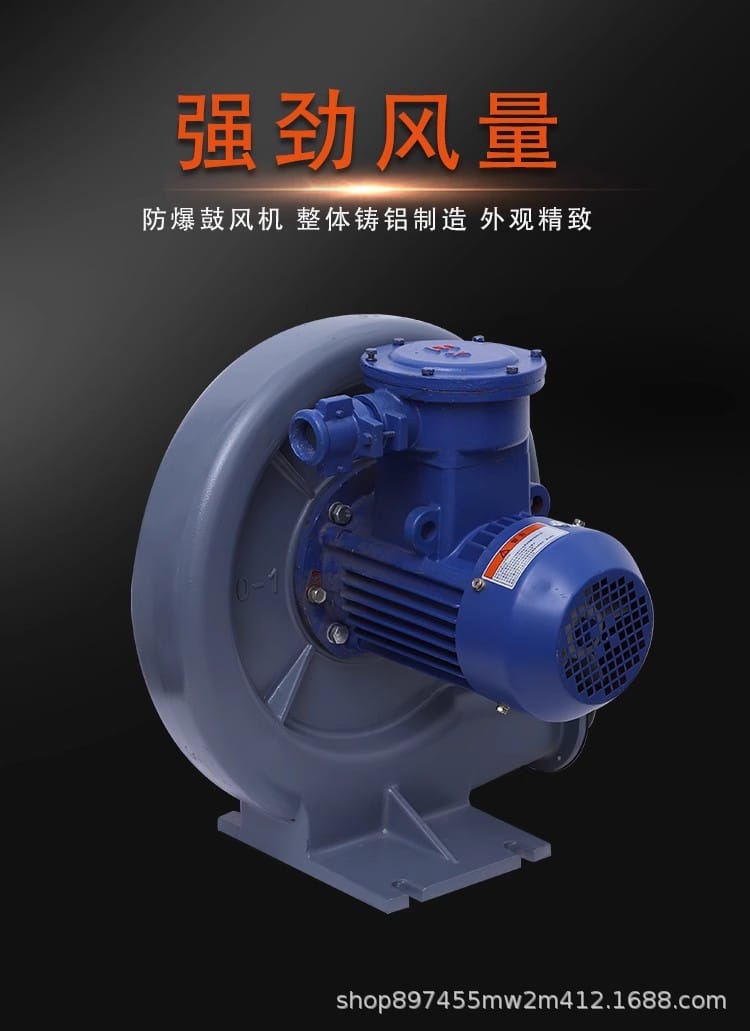

- 大風量低噪運行：優化葉輪空氣動力學設計與加大扇葉，氣流平穩強勁，運行噪音低至76dB，節能高效。
- 嚴苛防爆配置：標配高品質防爆接線盒，連接緊密無隙；防爆等級可選EX-DIIBT4/EX-DIICT4，全面滿足高危環境安全標準。
- 模塊化定制服務：進風口自帶高精度過濾網；支持耐高溫、防腐涂層處理及OEM/ODM深度定制（含特殊電壓/頻率/模具開發等）。

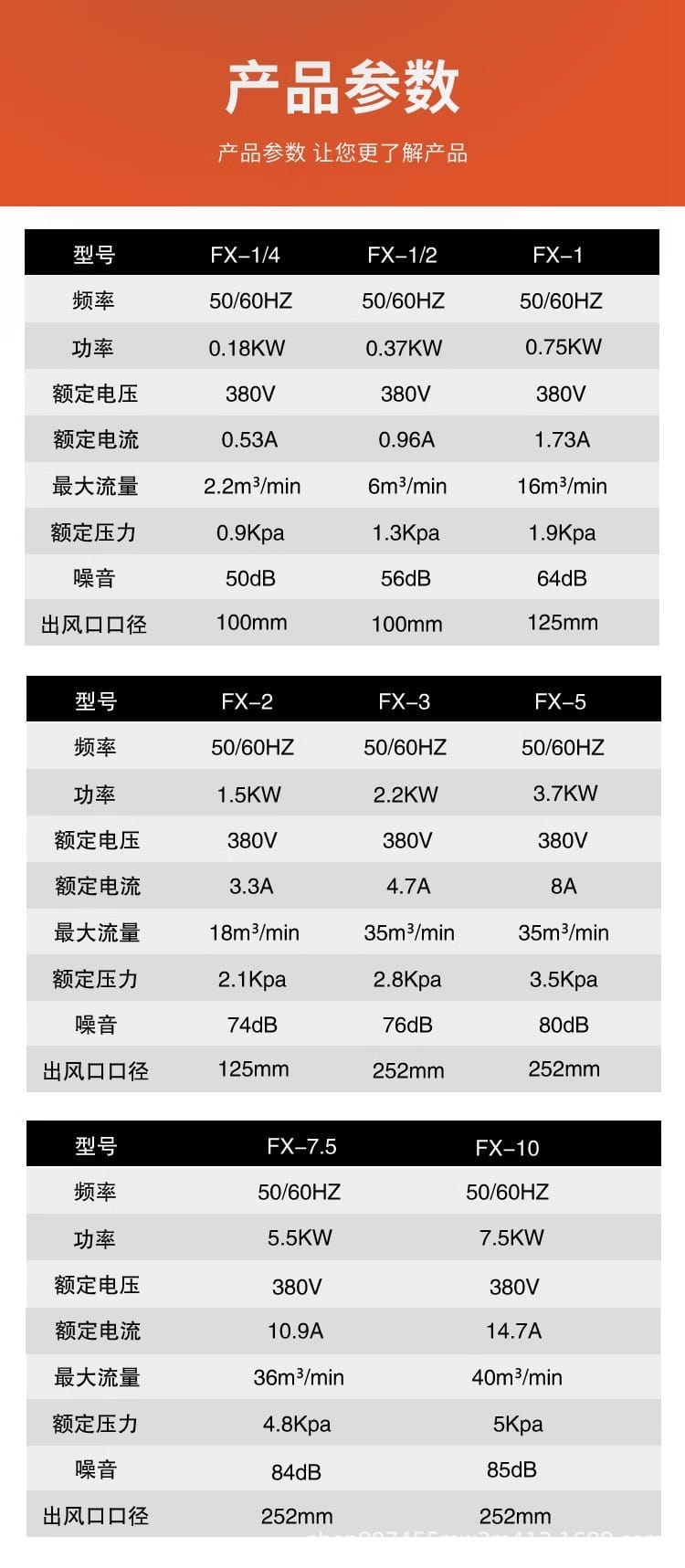

技術參數
| 參數項目 |
規格指標 |
| 產品型號 |
FX-3A (2.2KW系列) |
| 額定功率 |
2.2 KW |
| 額定電壓/頻率 |
380 V / 50-60 Hz |
| 額定電流 |
4.7 A |
| 最大流量 |
35 m3/min |
| 額定壓力 |
2.8 KPa |
| 運行噪音 |
≤76 dB(A) |
| 出風口口徑 |
252 mm |
| 機身材質 |
高強度鋁合金（一體壓鑄） |
| 電機類型 |
純銅線隔爆電機 |
| 絕緣/防護等級 |
F級 / IP55~IP65 |
| 防爆標志 |
EX-DIIBT4 / EX-DIICT4（按需選配） |
應用行業
本產品專為存在易燃易爆氣體、粉塵或需強制通風換氣的工業場景設計，核心應用領域包括：
- 高?；づc能源：石油化工廠、天然氣輸送管網、危險氣體抽送、油漆廠及煤化工企業。
- 礦產與冶金制造：礦山礦井主輔通風系統、鎂制品/鋁制品加工車間除塵排風、煤炭廠作業面換氣。
- 精細化工與醫藥：制藥廠潔凈車間負壓系統、電鍍廠廢氣收集、食品及化妝品生產車間。
- 通用工業配套：各類CNC機床冷卻排屑、自動化產線物料氣力輸送、烘干設備供氣及環保除塵工程。
安裝條件
- 基礎與環境：設備須安裝在平整、堅固的水泥或鋼結構基礎上，建議配備專業減震基座；安裝環境需通風良好，遠離陽光直射、雨水淋濺及強腐蝕性介質，環境溫度宜保持在-20℃～40℃。
- 管路連接規范：進出風口強烈建議使用柔性軟接頭（如阻燃帆布）過渡，嚴禁管道自重或外力應力直接作用于風機接口；進氣端必須串聯匹配規格的初級過濾器，出風口可視工況加裝消音器或手動調節閥。
- 電氣與防爆布線：必須配置獨立專用供電回路，電纜截面積需嚴格匹配4.7A額定電流及啟動壓降；保護接地電阻≤4Ω，所有防爆區域電氣走線、穿管及密封必須符合GB3836國家防爆標準，接線盒開蓋必須在斷電狀態下進行。
- 空間與維護通道：設備四周需預留≥50cm的操作與維護空間，確保軸向與徑向散熱風道暢通無阻，便于后期濾芯更換與軸承巡檢。
注意事項
- 啟停前核查：首次通電或長期停用后重啟，務必核對電機旋轉方向與機體箭頭標識一致；全面緊固地腳螺栓、法蘭連接件及接線盒蓋，徹底清除機腔內部運輸防護物。
- 運行狀態監控：設備運行時需持續監測三相電流，嚴禁超額定負載運行；若出現異常高頻振動、金屬摩擦異響或外殼溫升過快（＞80℃），應立即切斷電源并排查故障。
- 周期性維保：建議每500運行小時清理一次進風過濾網；每月檢查軸承潤滑脂儲量并按周期補充耐高溫鋰基脂；每季度重點檢測防爆接線盒密封圈彈性及電纜葛蘭頭密封性，杜絕防爆失效風險。
- 安全操作紅線：嚴禁在非防爆區違規改動防爆部件或進行電焊切割作業；禁止吸入含大量易燃液滴、超高濃度粉塵或未經降溫的過熱氣體（定制型除外）；日常維護必須使用防爆工具。
- 停機與存儲：正常停機應先斷電，待葉輪完全自然停止后再關閉前后閥門；長期封存需做好防潮防塵罩覆蓋，并每月人工盤車1-2次以防軸承靜置卡死。
