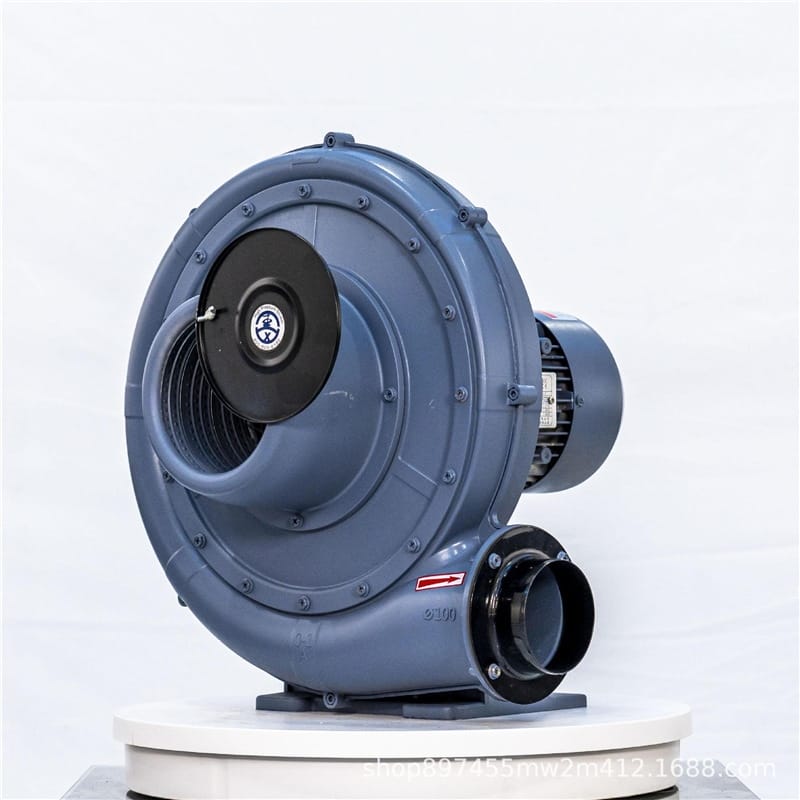

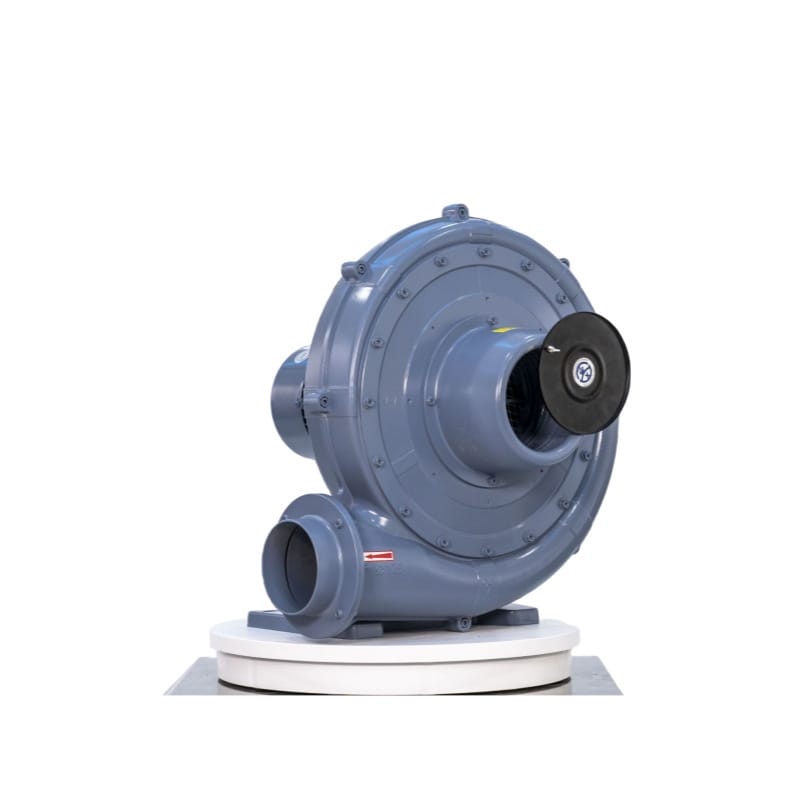

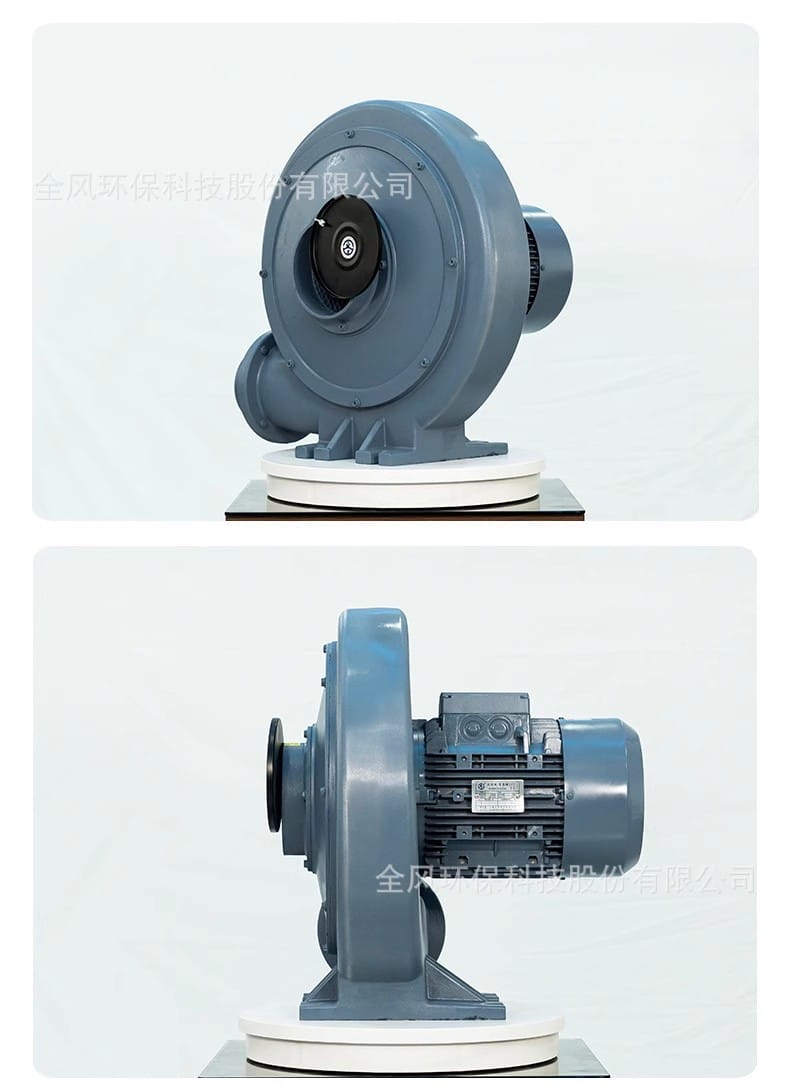

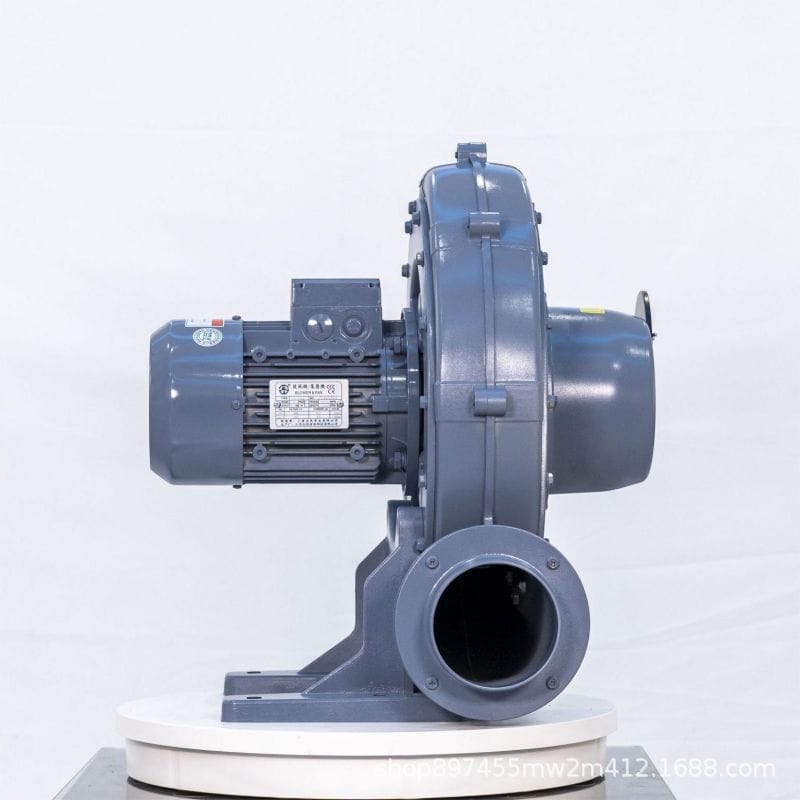

全風 CX150A-10 7.5kW 透浦式中壓風機 產品技術手冊
一、核心特點

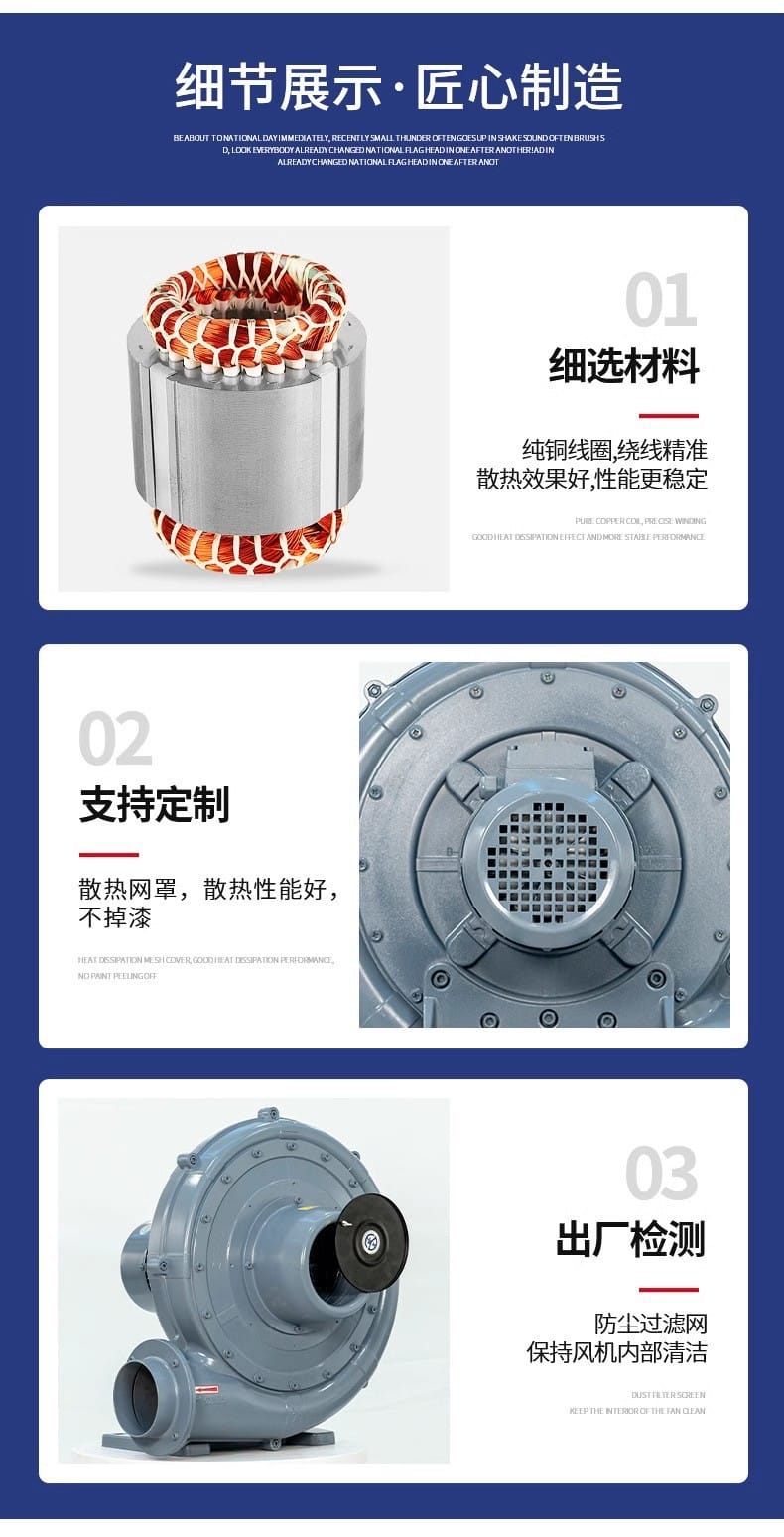

- 高效電機與散熱設計：采用高精度繞制的純銅線圈，配合優化的散熱網罩結構，具備優異的散熱性能與不掉漆特性，確保設備長期運行穩定。
- 精密防塵維護：內置高效防塵過濾網，有效阻隔外部雜質進入機腔，大幅降低內部磨損，延長使用壽命。
- 匠心制造工藝：遵循簡約實用原則，嚴格選材原料，整機動平衡精度高，運行平穩低噪，支持非標尺寸與工況定制。
- 便捷操作與服務：結構簡單直觀，操作維護方便；廠家直供，庫存充足，提供專業技術支持與快速物流配送。

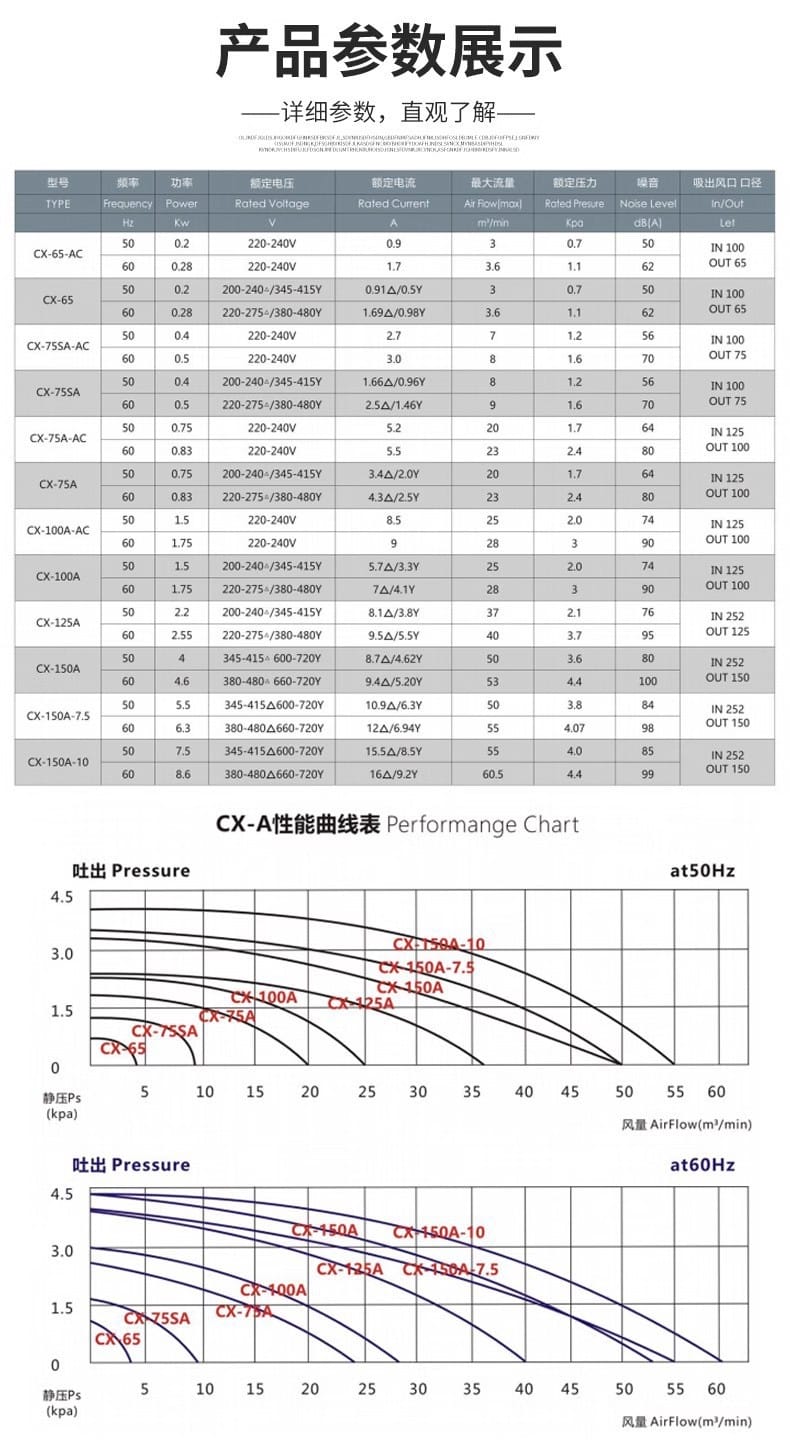

二、技術參數（型號：CX-150A-10）
| 參數項目 |
50Hz 工況 |
60Hz 工況 |
| 額定功率 |
7.5 kW |
8.6 kW |
| 額定電壓 |
345-415/600-720 Y/V |
380-480/660-720 Y/V |
| 額定電流 |
15.5▲ / 8.5Y A |
16▲ / 9.2Y A |
| 最大風量 |
55 m3/min |
60.5 m3/min |
| 額定壓力 |
4.0 kPa |
4.4 kPa |
| 運行噪音 |
≤85 dB(A) |
≤99 dB(A) |
| 接口口徑 |
吸氣口 Φ252 mm / 出氣口 Φ150 mm |
吸氣口 Φ252 mm / 出氣口 Φ150 mm |
注：▲表示三角形接法（△），Y表示星型接法（Y），具體接線方式請以電機接線盒銘牌及配電系統要求為準。
三、應用行業
本系列透浦式中壓風機廣泛應用于需要中高壓氣流輸送的工業場景，主要包括：
- 環保與除塵：工業車間除塵系統、中央集塵設備、廢氣抽排與通風換氣。
- 工業制造：鍋爐鼓風助燃、化工/石油/紡織/建材行業的物料輸送與工藝通風。
- 生物發酵：發酵罐增氧曝氣、恒溫恒濕車間空氣循環。
- 通用機械：真空吸附、烘干設備送風、水處理曝氣及其他中壓流體輸送場合。
四、安裝條件
為確保設備安全高效運行，安裝時需滿足以下基本條件：
- 基礎支撐：須安裝在平整、堅固的混凝土基座或鋼制支架上，建議配置橡膠減震墊或彈簧減振器，防止共振傳遞至建筑結構。
- 管路對接：進排氣口應通過柔性軟接頭（帆布/硅膠）與管道連接，消除管道應力對風機殼體的影響；法蘭連接處需做好密封處理，嚴防漏風。
- 電氣配套：必須按照銘牌電壓與接線方式接入三相交流電，線路需獨立配置符合國家標準的斷路器、熱過載保護器及漏電開關，并確保外殼可靠接地（接地電阻≤4Ω）。
- 環境空間：設備四周需預留 ≥600mm 的檢修與維護通道；安裝環境應遠離強腐蝕性氣體、易燃易爆粉塵及持續高溫源，進氣口前方需保證至少 1.5 倍管徑的直線通暢距離。
五、注意事項
- 開機前檢查：確認葉輪旋轉方向正確（從電機端看通常為逆時針），手動盤車無卡頓異響；防護網罩及緊固件已完全鎖緊；進出風口無遮擋物。
- 運行監控：設備試運行初期需密切監測電流、軸承溫度及振動值，連續運行 2 小時后復查各項指標；日常運行嚴禁超壓、超載或長時間在臨界喘振區工作。
- 定期保養：每運行 500 小時清理一次防塵過濾網與散熱鰭片積塵；定期檢查電機絕緣電阻及接線端子緊固度；長期停用時建議每月手動盤車 1~2 圈以防軸承銹蝕。
- 安全警示：運轉狀態下嚴禁打開機殼或進行任何維修作業；若發現異常震動、焦糊味或電流驟升，應立即切斷電源并聯系專業售后。
- 定制與交付：非標定制產品參數以雙方確認的技術協議為準；收貨時請核對型號與外觀完整性，如有運輸破損請拒簽并及時聯系客服處理。
