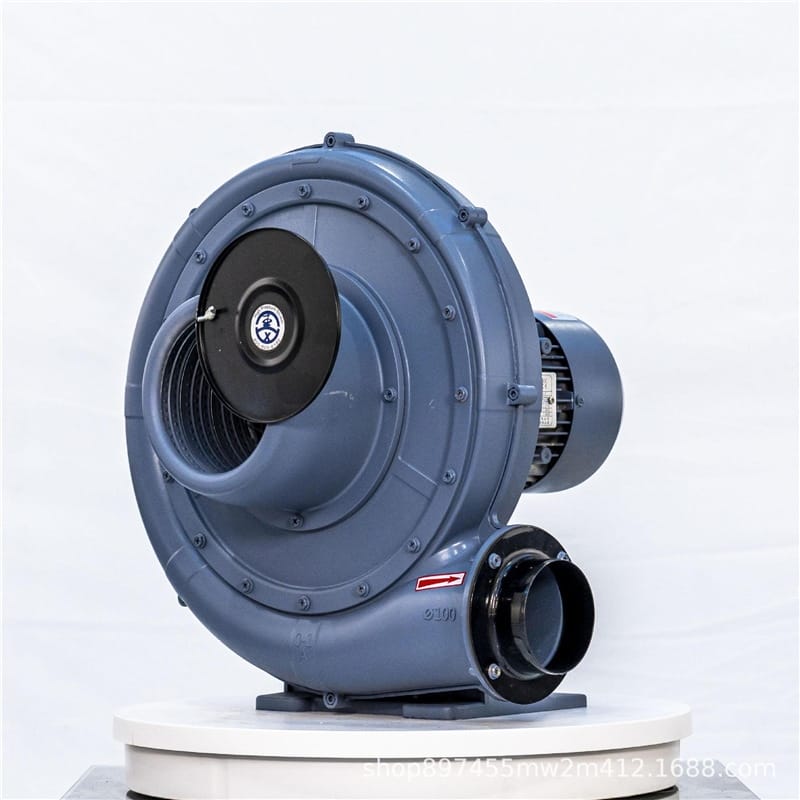

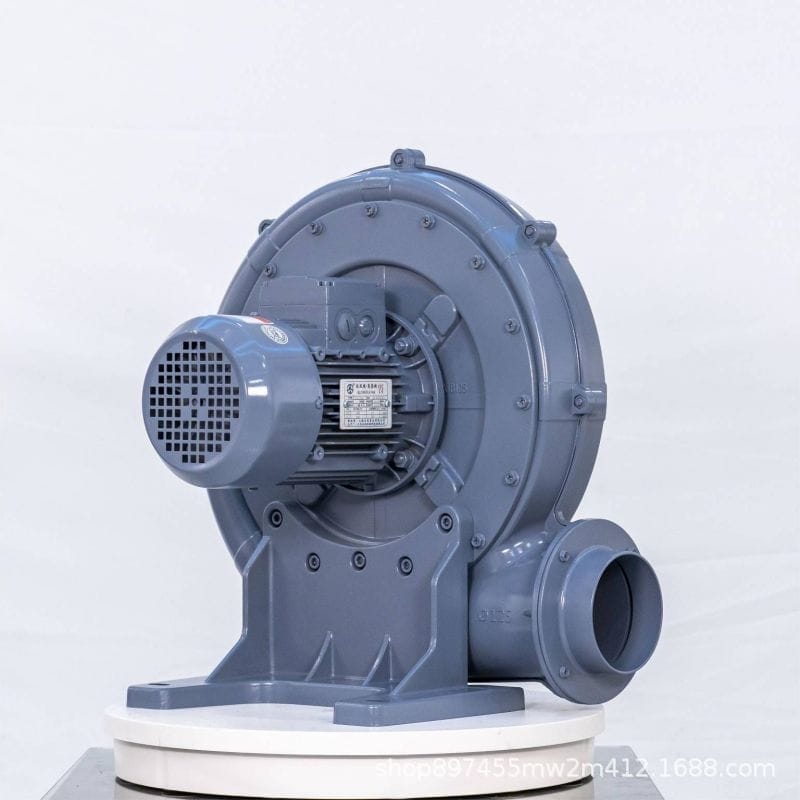

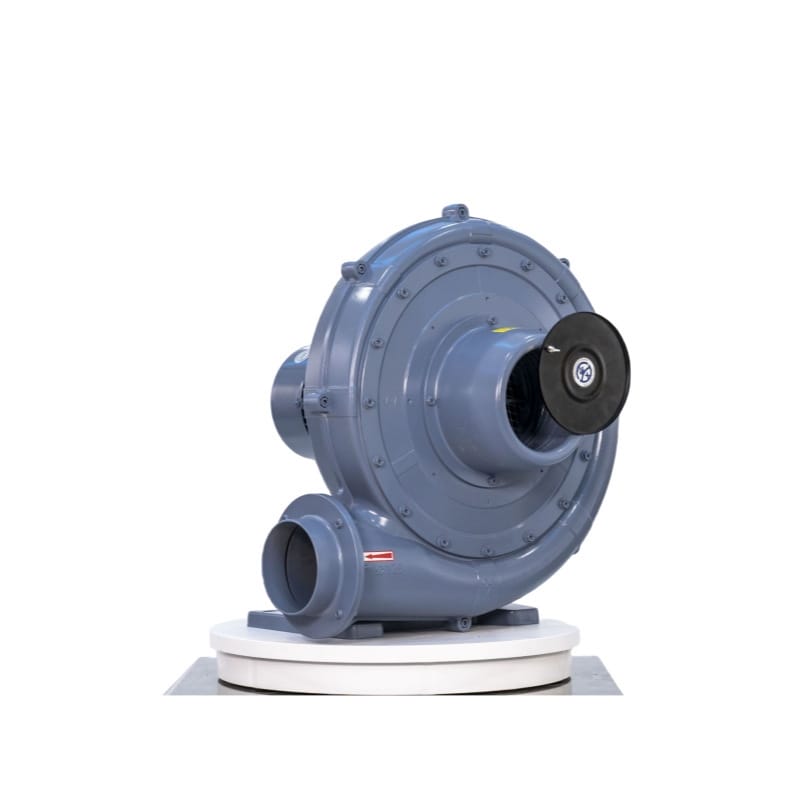

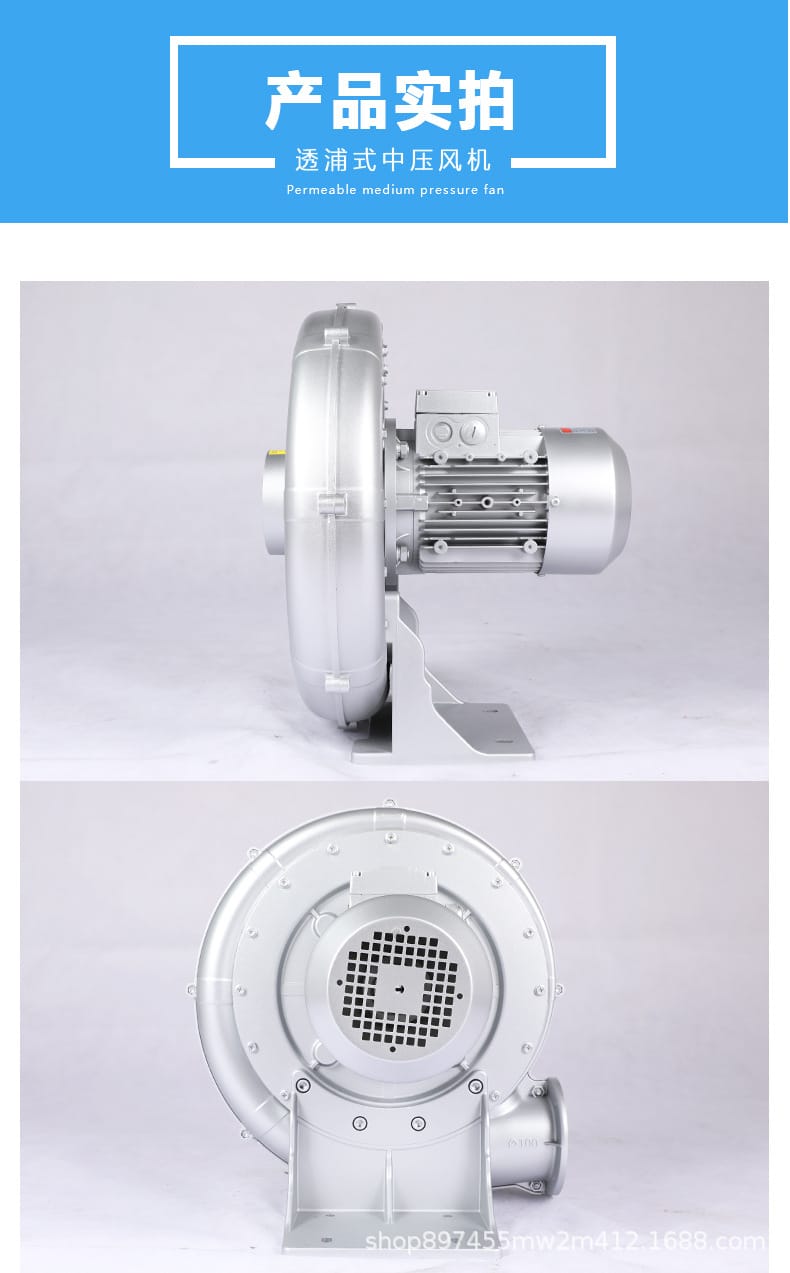

CX-150A全風透浦式中壓風機產品技術手冊
? 核心特點

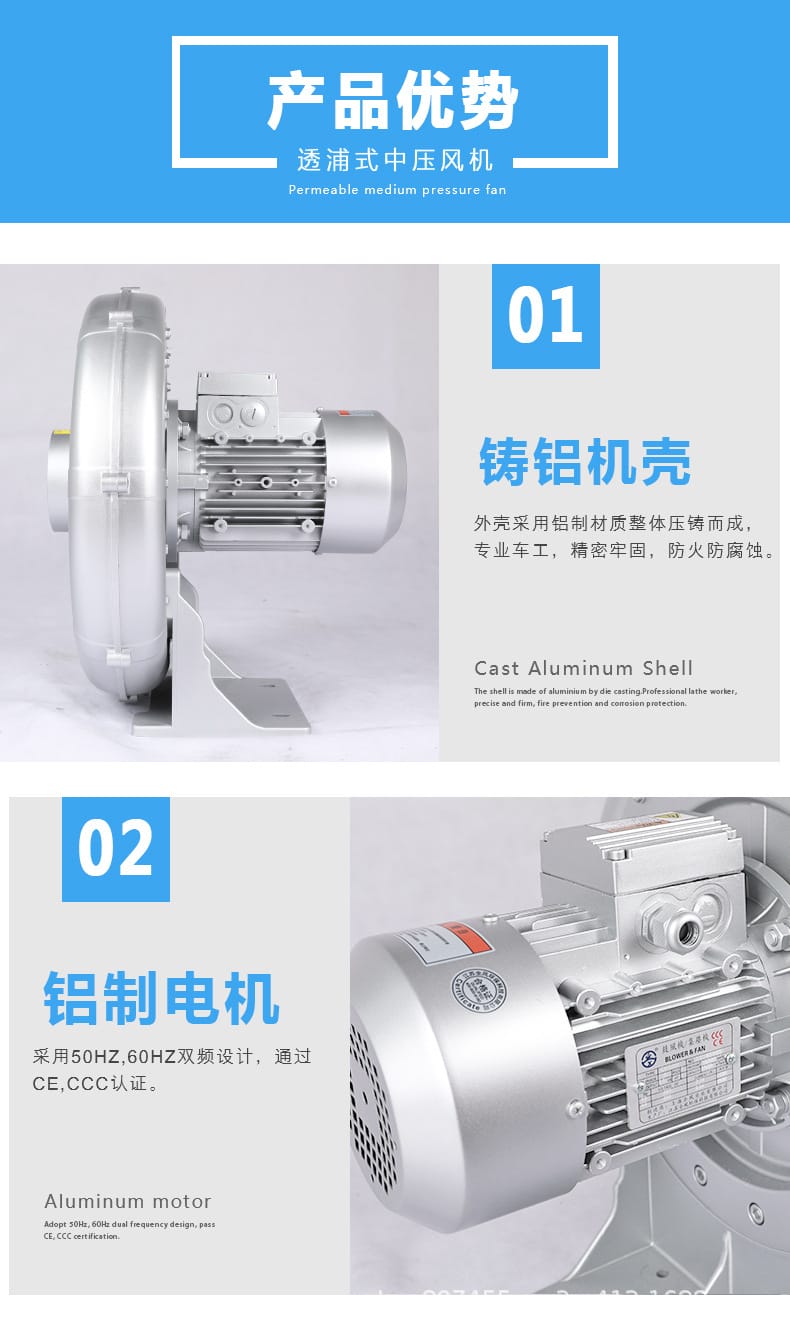

- 鑄鋁機殼：外殼采用高品質鋁合金整體壓鑄成型，經精密數控加工，結構堅固抗沖擊，具備優異的防火、防銹與防腐性能。
- 高效鋁制電機：內置高性能鋁制電機，支持50Hz/60Hz雙頻運行，全面通過CE與CCC安全認證，動力輸出強勁且能效比高。
- 雙向氣流設計：兼具吸風與排風雙重功能，可根據現場工藝需求靈活切換氣流走向。

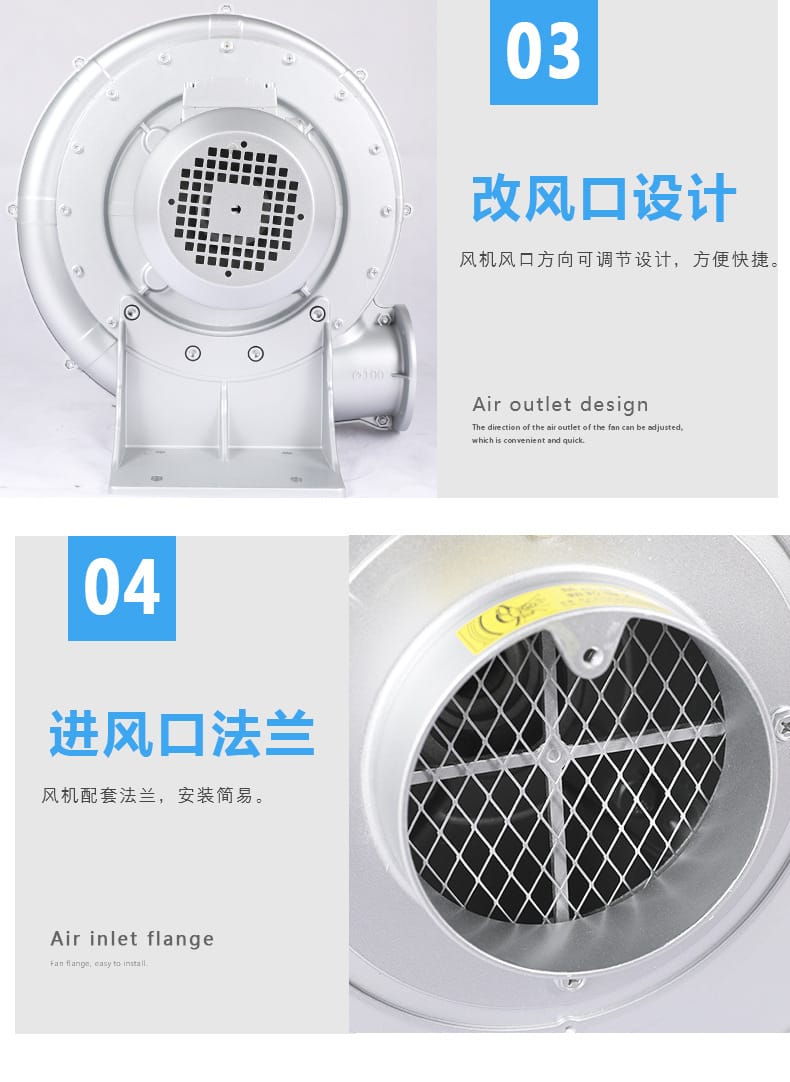

- 多維可調風口：出風口支持多角度調節設計，配合標準化進/出風法蘭，大幅簡化管道對接流程，實現快速精準安裝。
- 長效質保服務：整機提供一年質保，供應鏈穩定，售后體系完善，保障連續化生產需求。

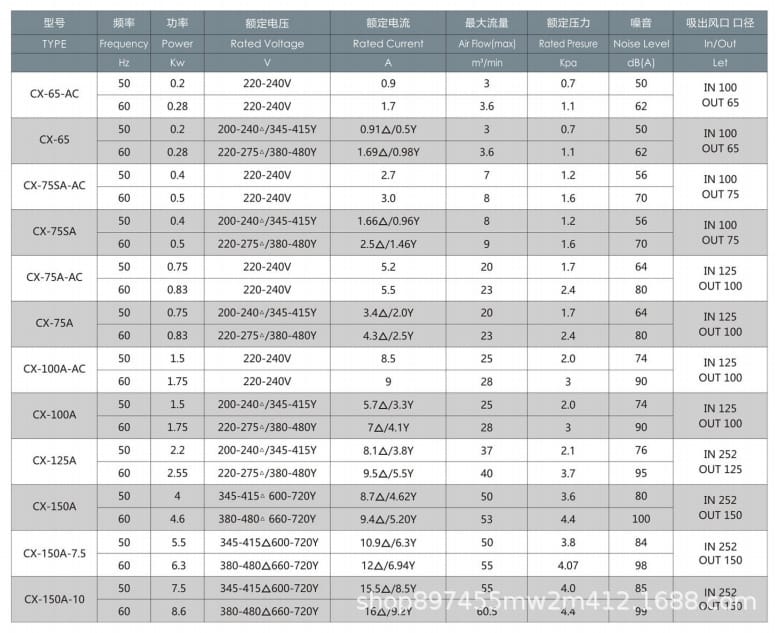

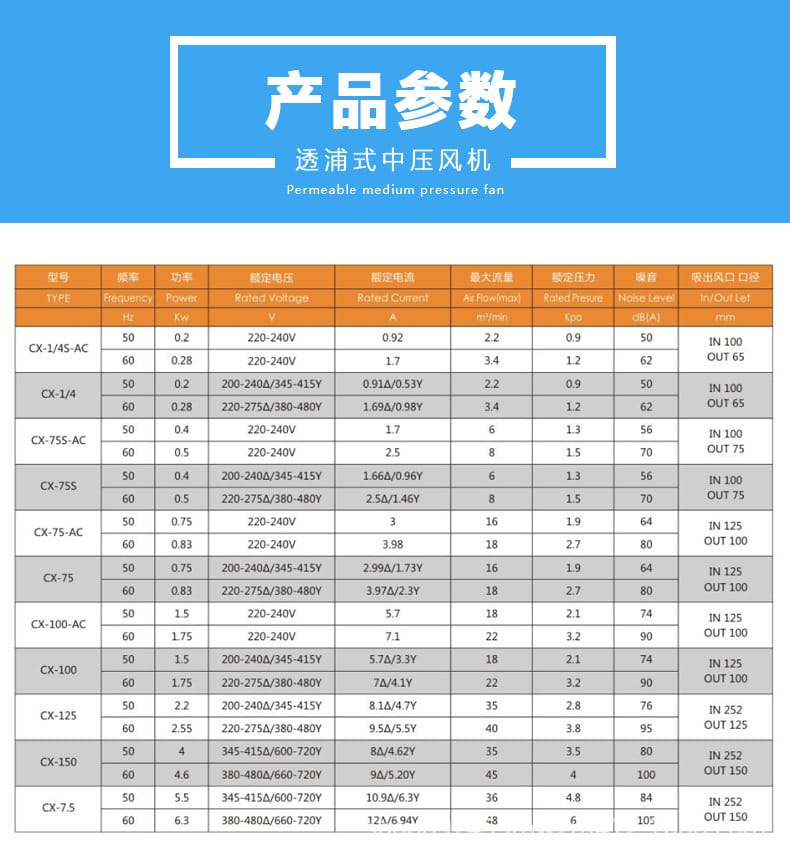

? 技術參數（CX-150A型號）
| 參數項目 |
50Hz 運行狀態 |
60Hz 運行狀態 |
| 額定功率 |
4.0 kW |
4.6 kW |
| 額定電壓 |
345-415V (△) / 600-720V (Y) |
380-480V (△) / 660-720V (Y) |
| 額定電流 |
8.7A (△) / 4.62A (Y) |
9.4A (△) / 5.20A (Y) |
| 最大風量 |
50 m3/min |
53 m3/min |
| 額定壓力 |
3.6 kPa |
4.4 kPa |
| 運行噪音 |
≤80 dB(A) |
≤100 dB(A) |
| 接口口徑 |
進氣口 ∮252 mm / 出氣口 ∮150 mm |
同左 |

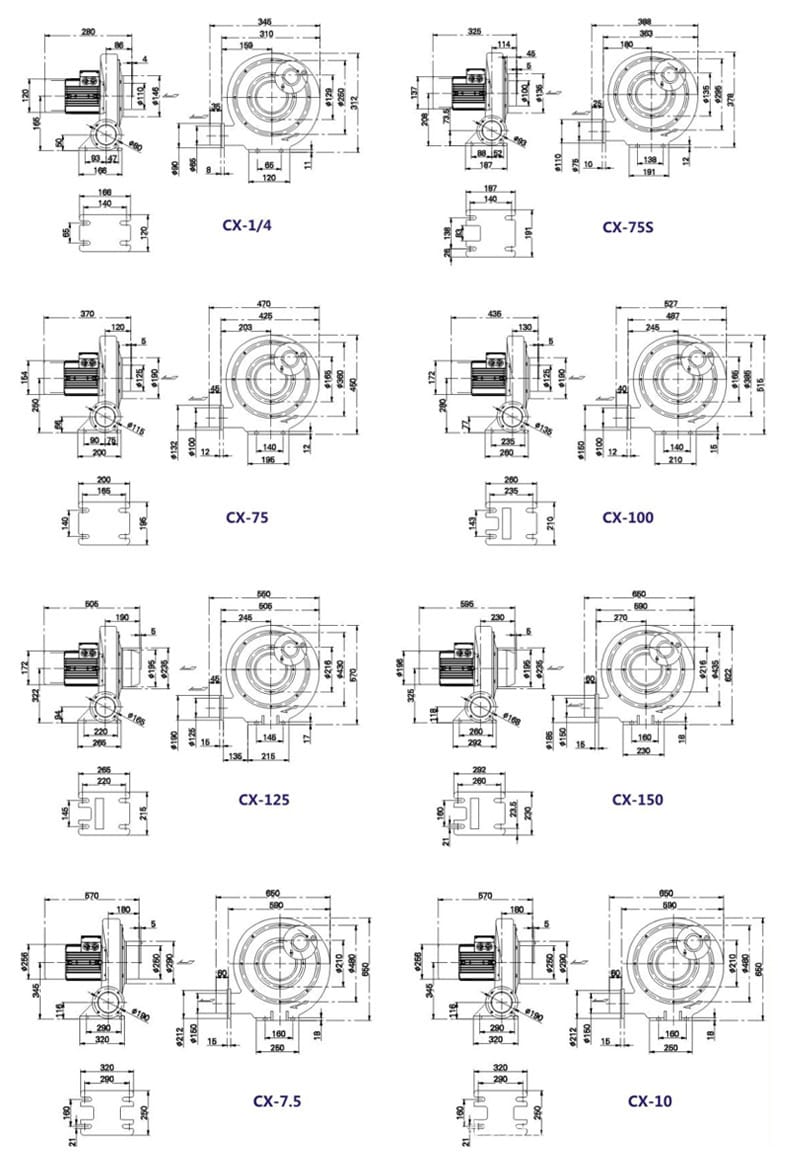

注：本系列涵蓋CX-65至CX-150等多款規格，可根據實際流量與壓力需求進行定制化選型。
? 應用行業
本產品廣泛應用于對氣壓穩定性與風量連續性有較高要求的工業場景，主要包括：
- 工業通風與除塵系統：車間空氣循環換氣、粉塵廢氣集中抽排、潔凈室正負壓環境控制。
- 物料氣力輸送：粉體、顆粒狀化工原料、塑料顆粒等的管道密閉輸送與自動灌裝。
- 環保與生物工程：污水處理池曝氣攪拌、發酵罐供氧培養、水產養殖池底層增氧。
- 通用工業鼓風：印刷機械紙張吸附、包裝機械真空定型、烘干設備熱風循環及紡織機械引緯。
? 安裝條件
- 基礎支撐：須安裝在水平、堅固的混凝土基座或鋼結構平臺上，強烈建議加裝橡膠減震墊以隔離高頻振動向建筑傳導。
- 空間布局：機身四周需預留≥30cm的散熱與維護通道，確保進氣口前方至少1米處無墻體或大型設備遮擋。
- 管路對接：利用出廠標配的進/出風口法蘭進行剛性連接，法蘭接觸面需加裝耐溫密封墊片，螺栓需按對角線順序均勻緊固以防偏漏氣。
- 電氣配置：嚴格對照銘牌電壓選擇供電線纜，采用星形(Y)/三角形(△)對應接法；必須獨立配置漏電保護開關、斷路器及過載熱繼電器，設備接地電阻須≤4Ω。
- 環境要求：建議工作環境溫度控制在-15℃~45℃，相對濕度＜85%RH，避開強酸、強堿蒸汽或高濃度可燃性粉塵直吹區域。
? 注意事項
- 啟動前檢查：首次通電前務必手動盤車確認葉輪無卡滯摩擦，檢查地腳螺栓及護罩緊固件是否鎖緊，防護設施已就位。
- 嚴禁工況限制：開機時必須保持進出風口暢通，嚴禁在閥門完全關閉狀態下長時間運行，以免電機過熱保護或機殼內壓過高變形。
- 防塵過濾要求：進氣口必須安裝適配的初級過濾網，定期清理積塵，防止硬質雜物吸入導致葉輪動平衡破壞及軸承早期磨損。
- 負載實時監控：運行期間密切監視工作電流，實際電流絕對不可超過銘牌額定值；若出現異常震動、尖銳異響或機身溫升過快，應立即切斷電源排查。
- 定期維保計劃：建議每運行500小時補充或更換軸承專用潤滑脂，每年進行一次全面拆檢；關鍵易損件請務必使用原廠正品以確保性能一致。
- 安全操作規范：設備運轉時嚴禁觸碰轉動部位或私自拆卸防護蓋板；任何檢修、清理或保養作業必須先切斷主電源，執行掛牌上鎖（LOTO）程序后方可進行。
