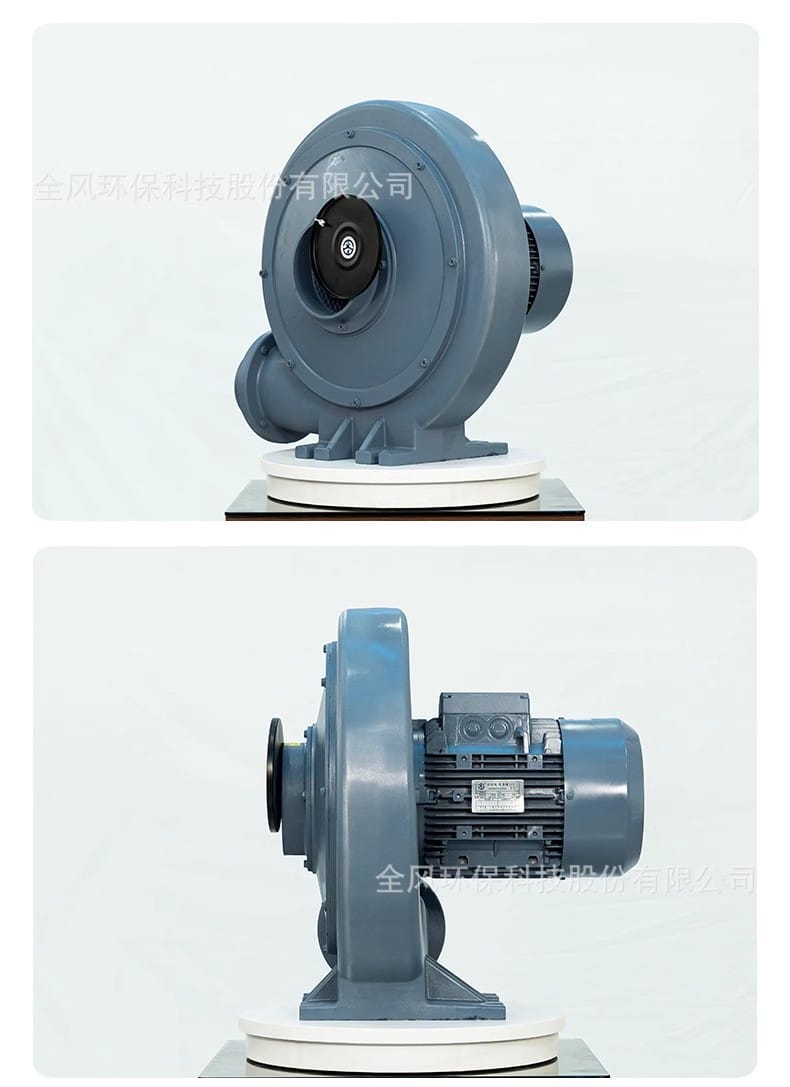

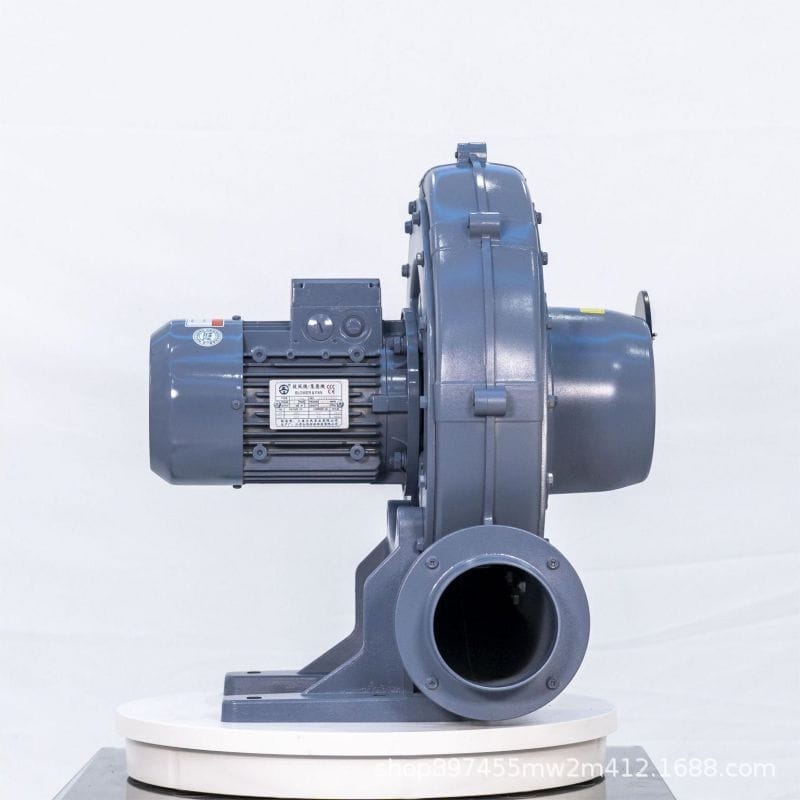

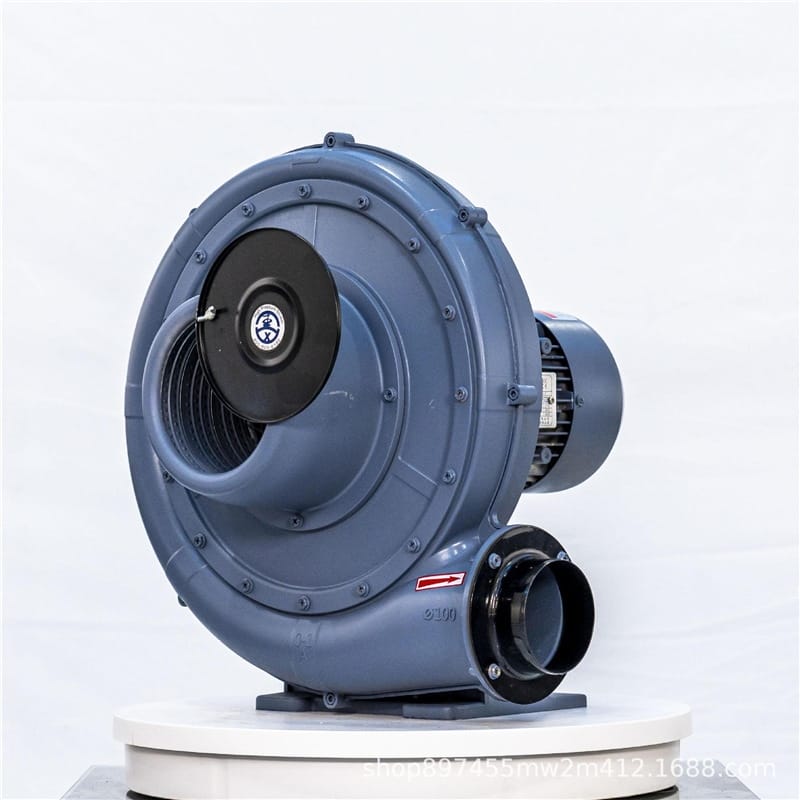

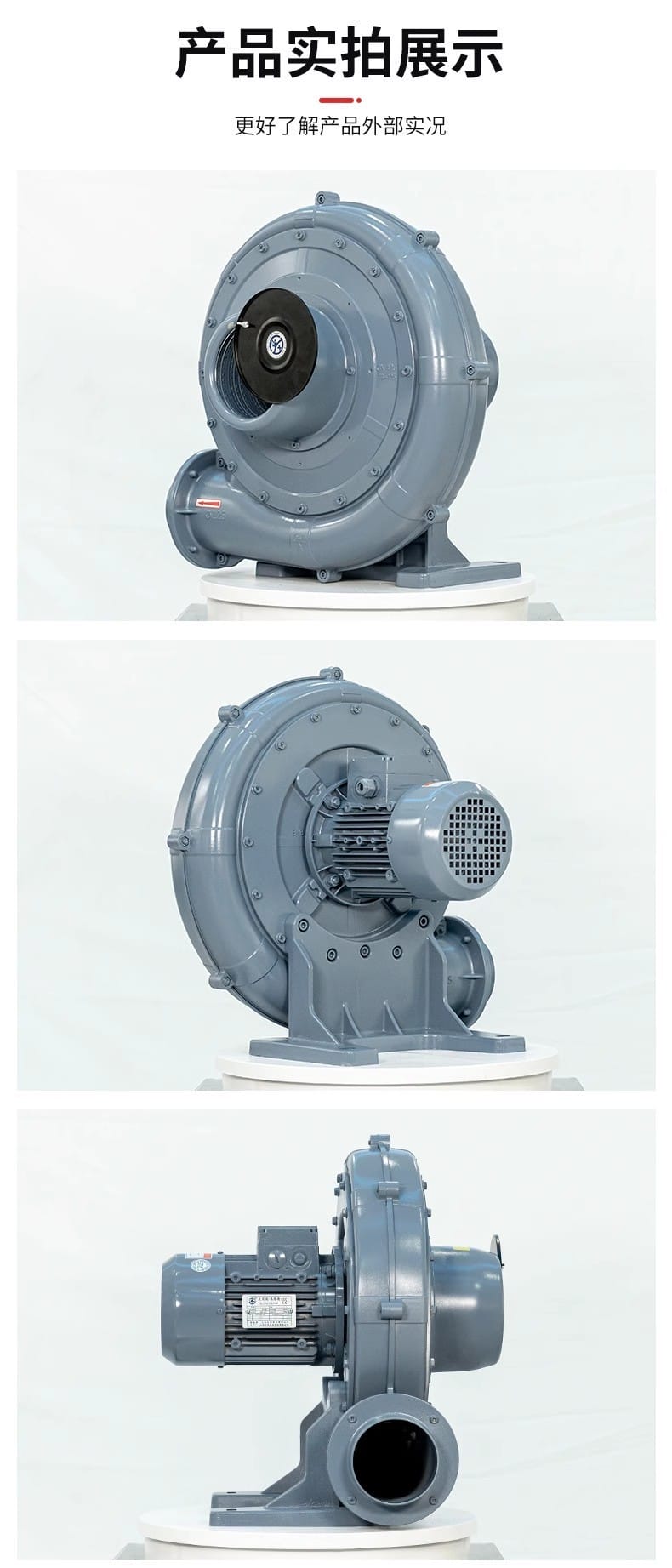

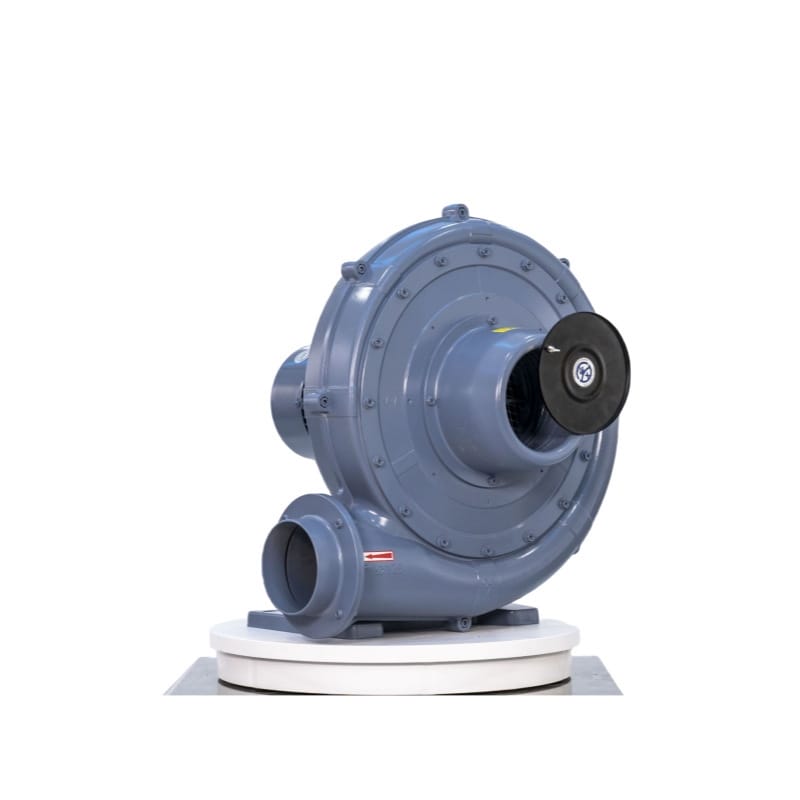

全風 TB200-15 11kW 透浦式中壓風機產品說明
一、 核心特點

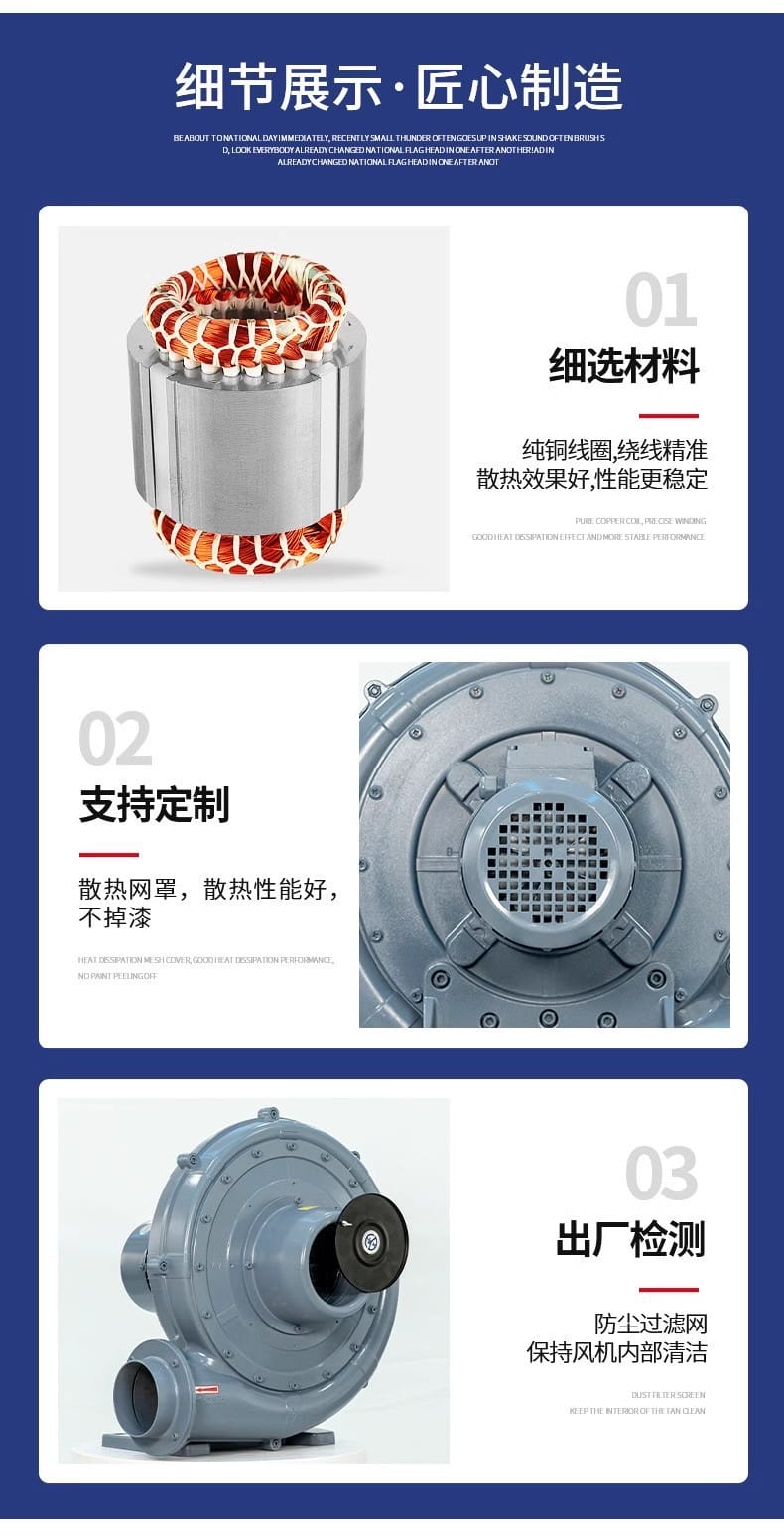

- 高效散熱與穩定性能：采用純銅線圈與精準繞線工藝，搭配防銹不掉漆的散熱網罩，確保設備在長時間高負荷運行下散熱優異、性能持久穩定。
- 變頻調速兼容：支持外接變頻器靈活控制轉速，可根據實際工況無級調節風量與壓力，顯著降低能耗并提升工藝適配性。
- 精工制造與防護：出廠前經過嚴格負載測試，標配高精度防塵過濾網，有效阻隔粉塵雜物侵入，大幅延長風機核心部件使用壽命。

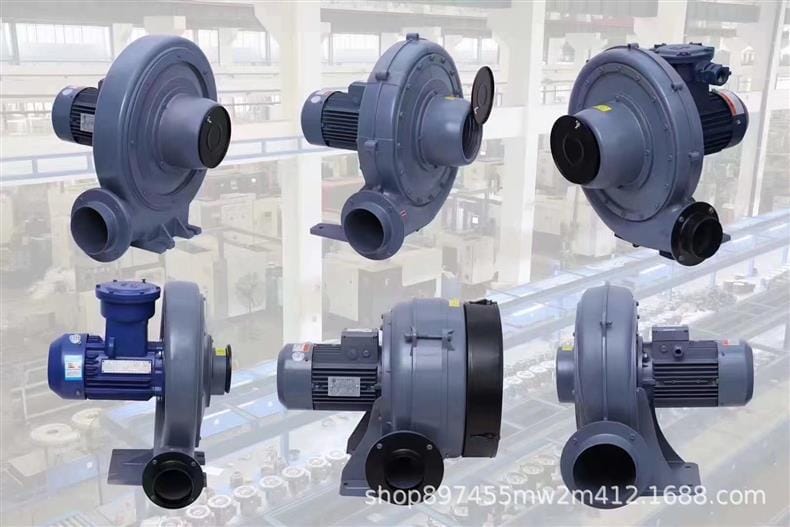

- 靈活定制服務：提供多功率段與多口徑型號矩陣，支持按客戶現場環境定制材質、接口尺寸及防護等級，滿足非標工況需求。

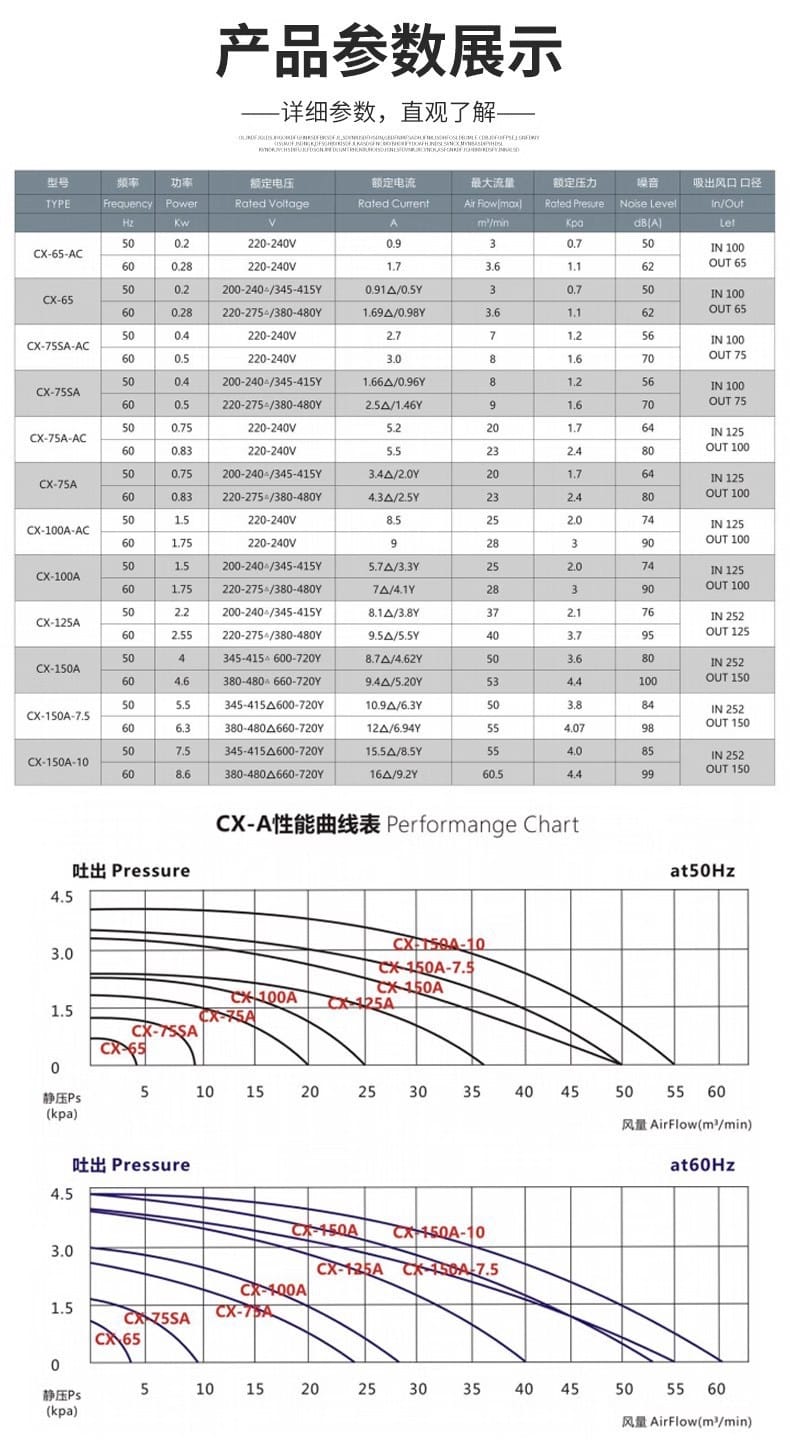

二、 技術參數
注：以下為本系列透浦式中壓風機典型參數庫，TB200-15（11kW）屬該系列大功率衍生型號，具體以實際銘牌為準。
| 型號 |
頻率(Hz) |
功率(kW) |
額定電壓(V) |
額定電流(A) |
最大流量(m3/min) |
額定壓力(kPa) |
噪音(dB(A)) |
進出口徑 |
| CX-65 |
50/60 |
0.2/0.28 |
200-240/345-415Y |
0.91▲/0.5Y |
3.0 |
0.7~1.1 |
50~62 |
IN 100 / OUT 65 |
| CX-75SA |
50/60 |
0.4/0.5 |
200-240/345-415Y |
1.66▲/0.96Y |
8.0 |
1.2~1.6 |
56~70 |
IN 100 / OUT 75 |
| CX-75A |
50/60 |
0.75/0.83 |
200-240/345-415Y |
3.4▲/2.0Y |
20.0 |
1.7~2.4 |
64~80 |
IN 125 / OUT 100 |
| CX-100A |
50/60 |
1.5/1.75 |
200-240/345-415Y |
5.7▲/3.3Y |
25.0 |
2.0~3.0 |
74~90 |
IN 125 / OUT 100 |
| CX-125A |
50/60 |
2.2/2.55 |
200-240/345-415Y |
8.1▲/3.8Y |
37.0 |
2.1~3.7 |
76~95 |
IN 252 / OUT 125 |
| CX-150A |
50/60 |
4.0/4.6 |
345-415/600-720Y |
8.7▲/4.62Y |
50.0 |
3.6~4.4 |
80~100 |
IN 252 / OUT 150 |
| CX-150A-10 |
50/60 |
7.5/8.6 |
345-415/600-720Y |
15.5/8.5Y |
55.0 |
4.0~4.4 |
85~99 |
IN 252 / OUT 150 |
(注：表中 ▲ 代表△接法電流，Y 代表星形接法電流；流量與壓力隨實際管網阻力略有浮動)

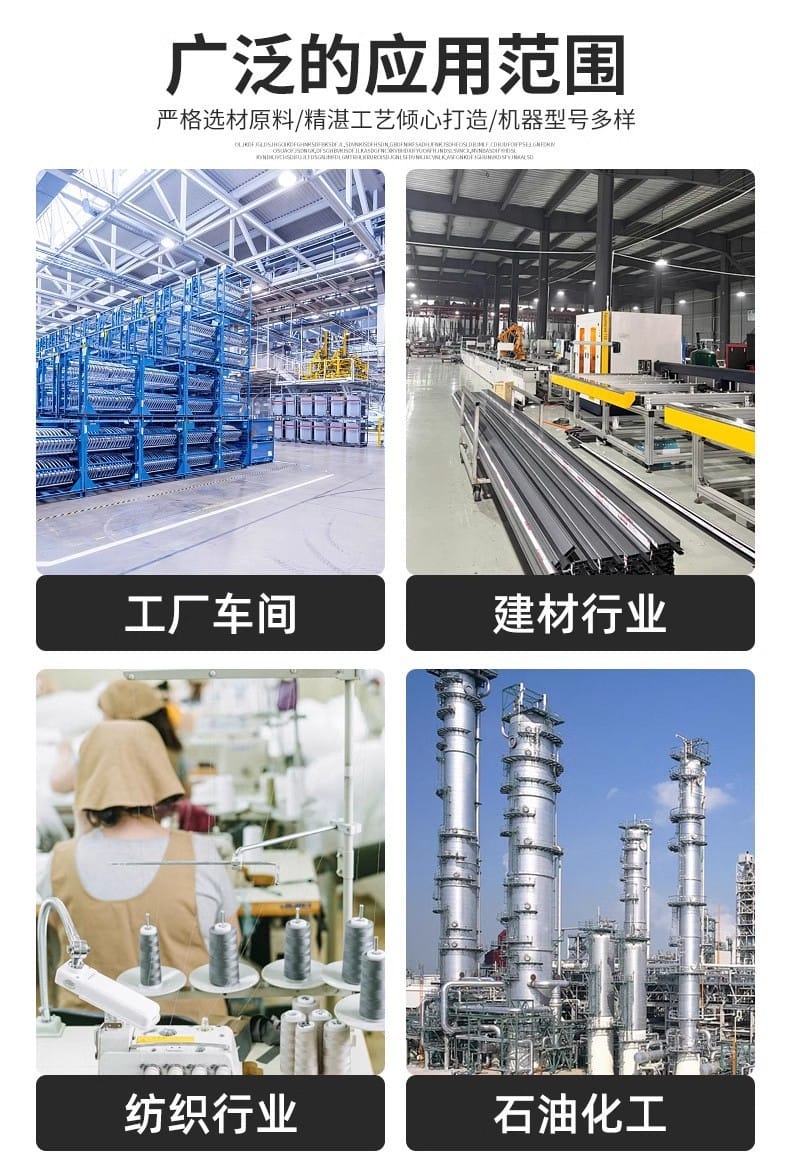

三、 應用行業
- 制造業通風：工廠車間空氣循環、焊接煙塵抽排、設備冷卻散熱。
- 輕工與建材：紡織印染烘干、建材生產線物料輸送、包裝車間負壓抽吸。
- 化工與環保：石油化工氣體增壓循環、發酵罐曝氣攪拌、干燥脫水工藝、工業集塵器配套。
- 特種工況：適用于需中高壓、大風量且要求運行平穩、低噪的連續作業場景。
四、 安裝條件
- 基礎支撐：必須安裝于水平、堅固的水泥基座或鋼架平臺上，大功率機型建議加裝彈簧減震器或橡膠墊，防止共振傳遞至建筑結構。
- 管路布局：進風口應保持通暢，前方至少預留 1 倍管徑的直線距離；出風口避免急彎，如需變徑或轉向，應使用漸縮管/漸擴管以降低風阻損失。
- 電氣規范：供電電壓與頻率須與電機銘牌嚴格匹配；三相電機接線后務必點動確認旋轉方向（通常箭頭朝出風側）；外殼必須獨立可靠接地。
- 環境要求：安裝場所應保持通風良好，環境溫度建議在 -10℃~45℃ 之間，避免陽光直射、雨淋或腐蝕性氣體直接侵蝕機身。
五、 注意事項
- 采購確認：定制類產品因材質、尺寸及配置差異較大，頁面標價僅供參考。下單前請務必聯系客服核實最終參數、交期與含稅運價。
- 開機前檢查：首次通電或長期停用后重啟，需手動盤車確認葉輪轉動靈活無卡滯；嚴禁在進出口閥門完全關閉狀態下強行啟動，以免電機過載。
- 變頻運維：搭配變頻器使用時，請合理設置加速/減速時間（建議≥5s）；運行期間需定期清理防塵濾網與散熱柵格，防止積塵導致繞組過熱。
- 運行監測：正常工作時應無異響、劇烈振動或異常溫升；若噪音突增或電流超過額定值，請立即停機排查管道堵塞、軸承磨損或電壓波動等問題。
- 收貨與售后：物流發貨后請?jiān)诤炇涨安轵?yàn)外包裝完整性，如有破損或配件短缺請當場拍照并聯系售后客服；廠家提供實體直發與專業技術支持，確保使用無憂。
