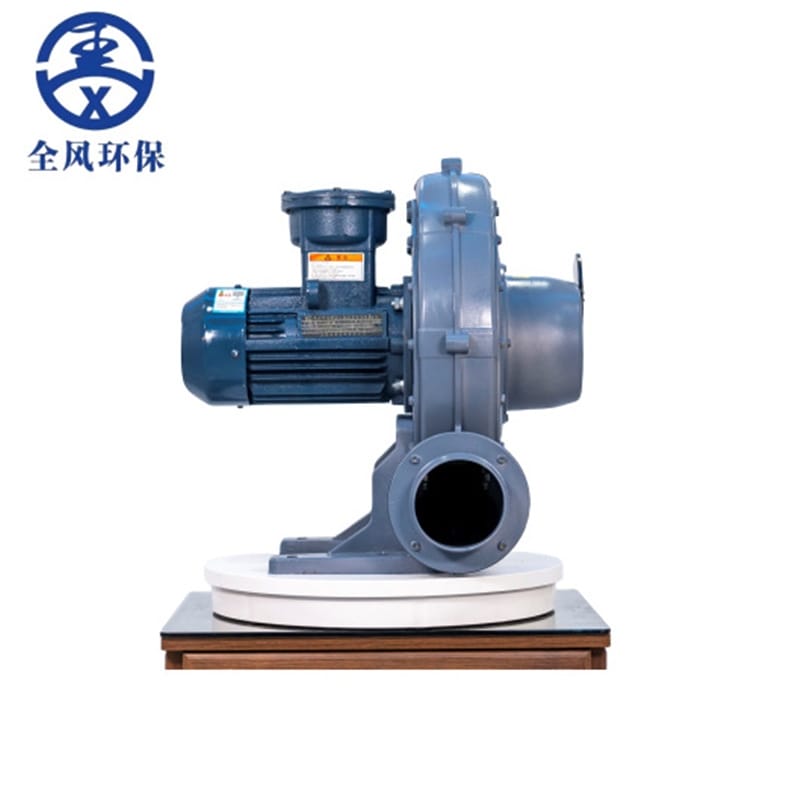

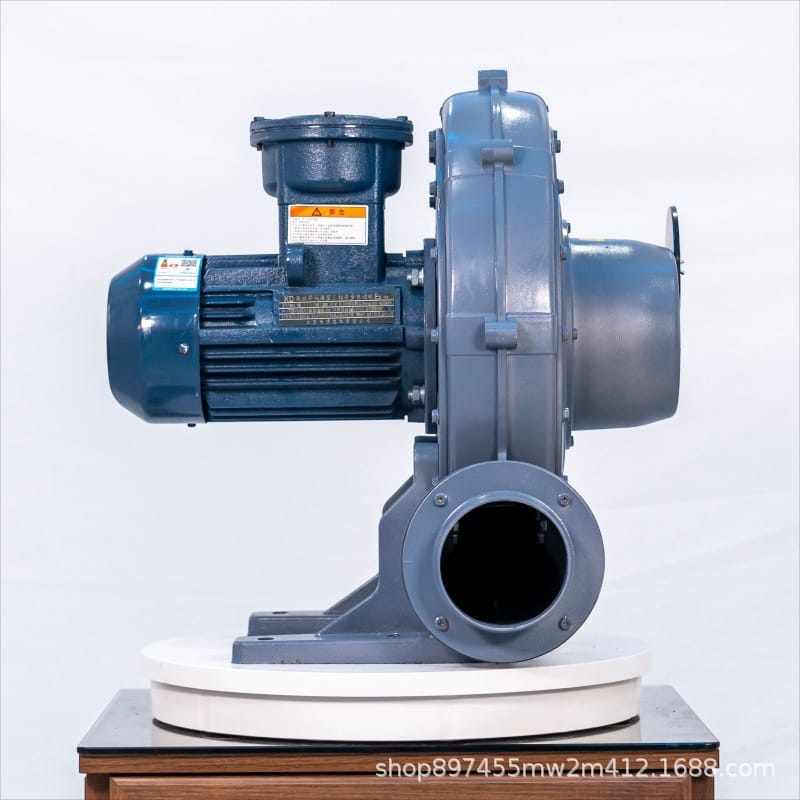

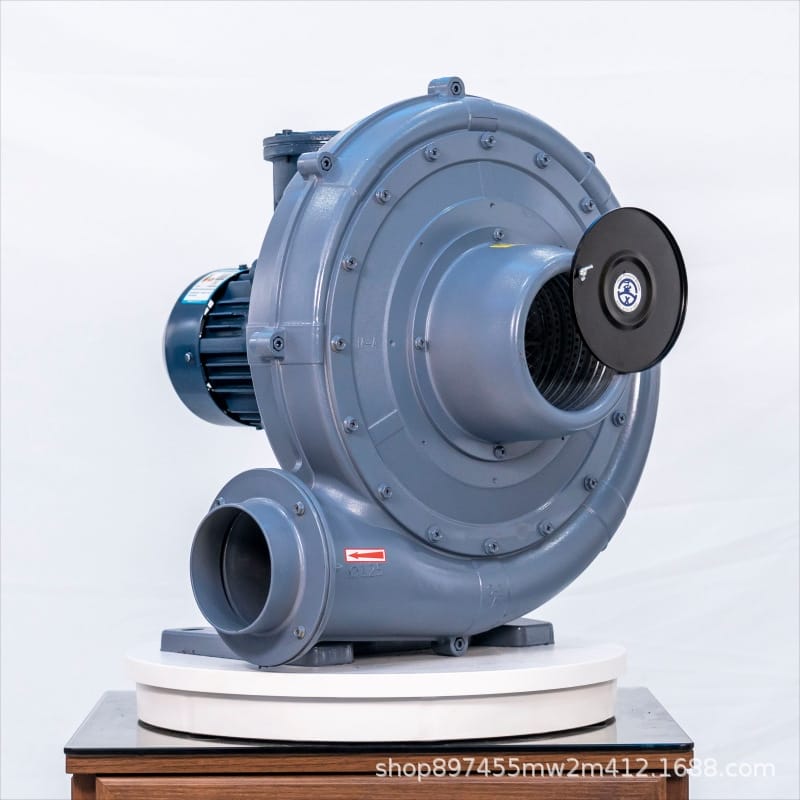

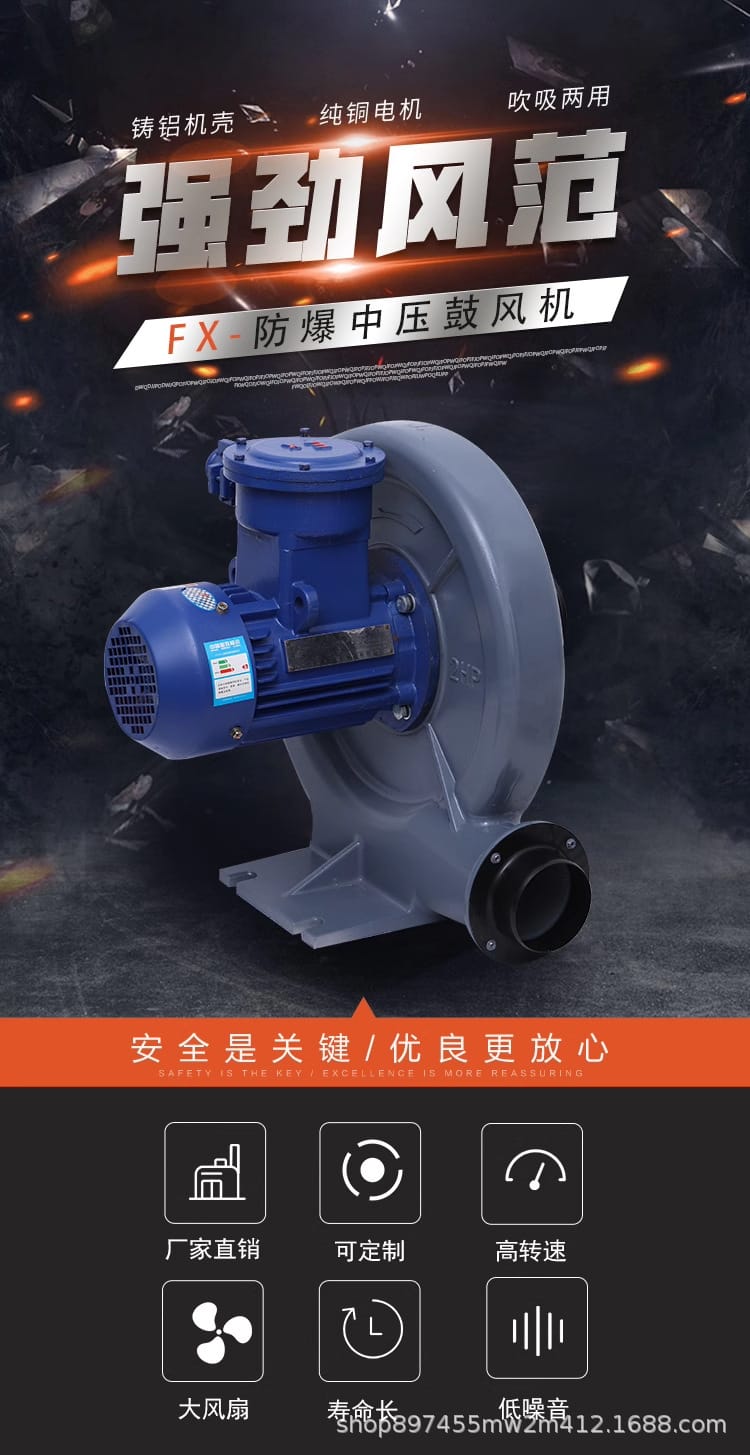

FT-3 全風 2.2kW 防爆中壓鼓風機產品技術手冊
核心特點

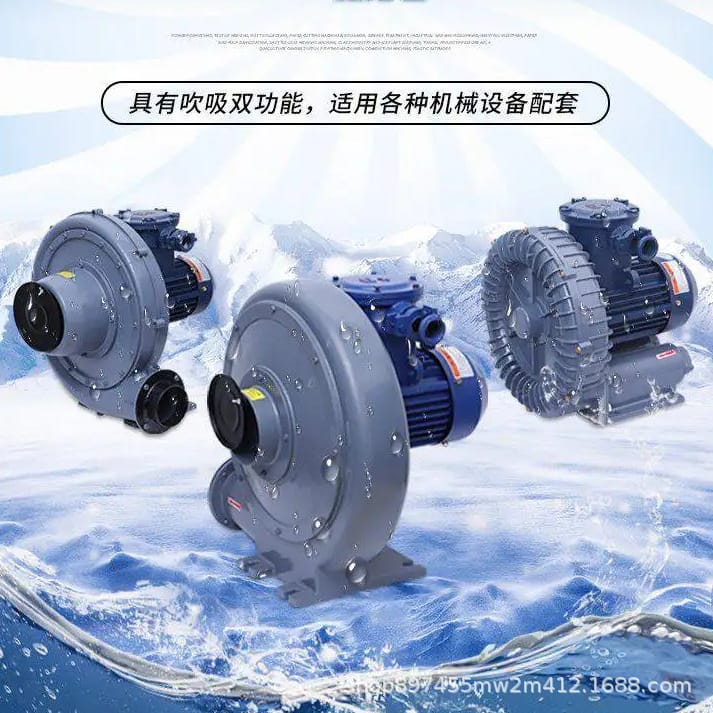

- 吹吸雙功能設計：一機兩用，靈活適配各類機械設備的送風與抽風需求，配套兼容性強。

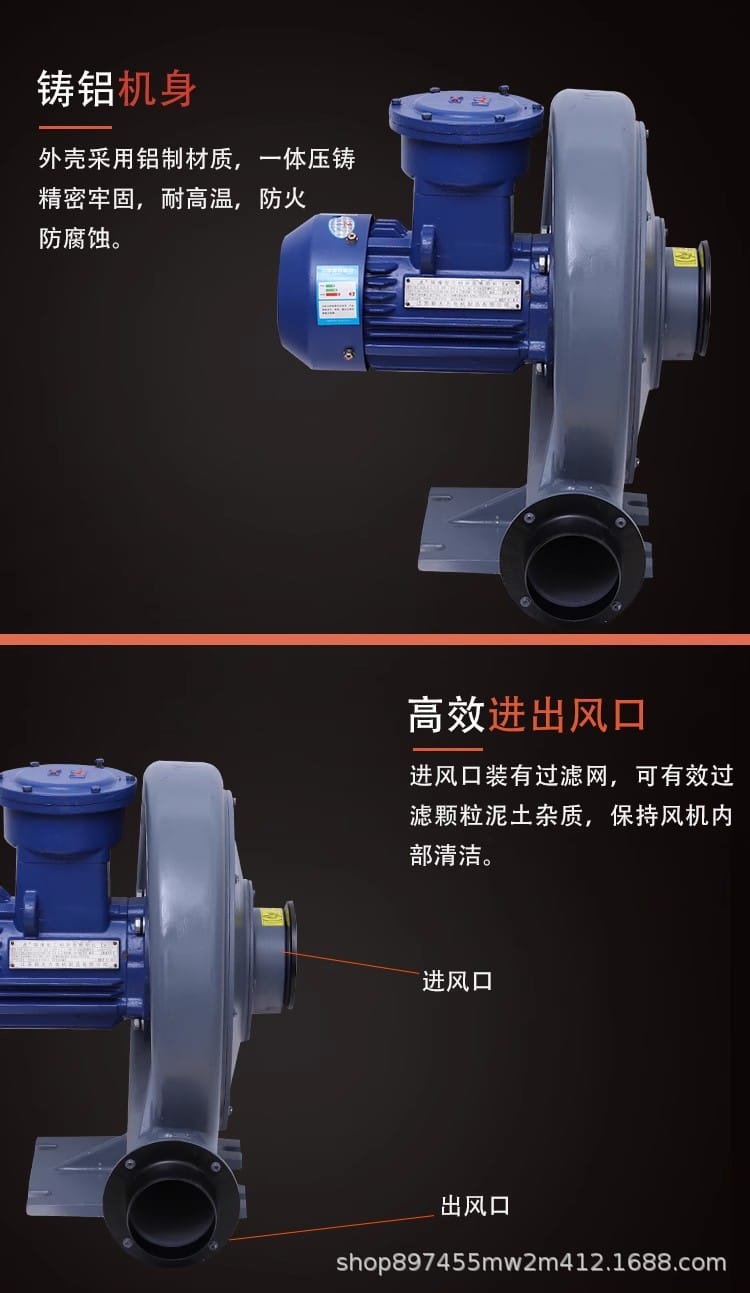

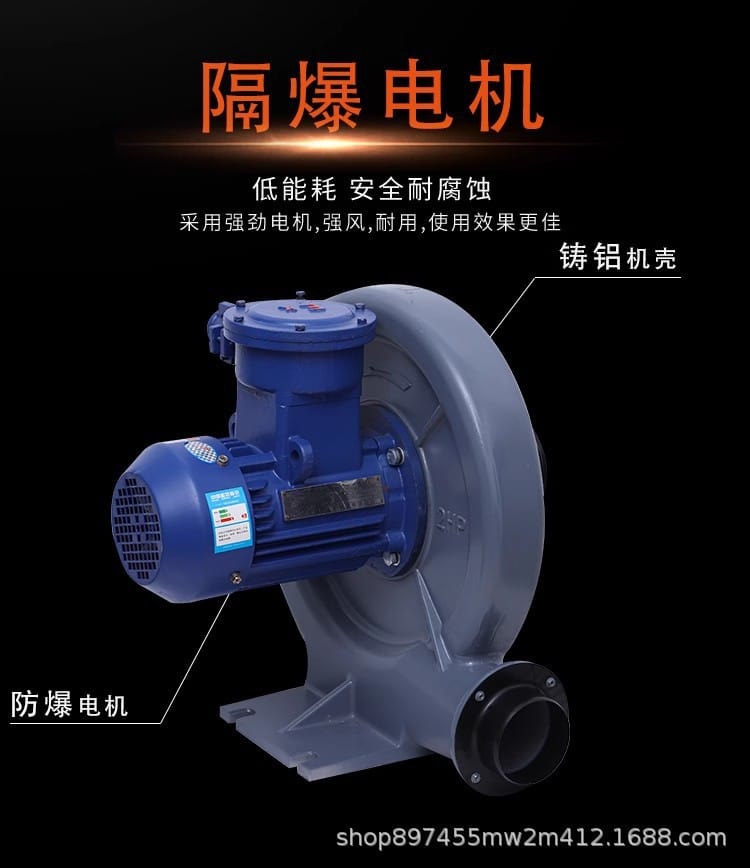

- 高強度鑄鋁機身：整體一體壓鑄成型，結構精密牢固，具備優異的耐高溫、防火、防腐蝕及防銹性能，散熱效率顯著提升。

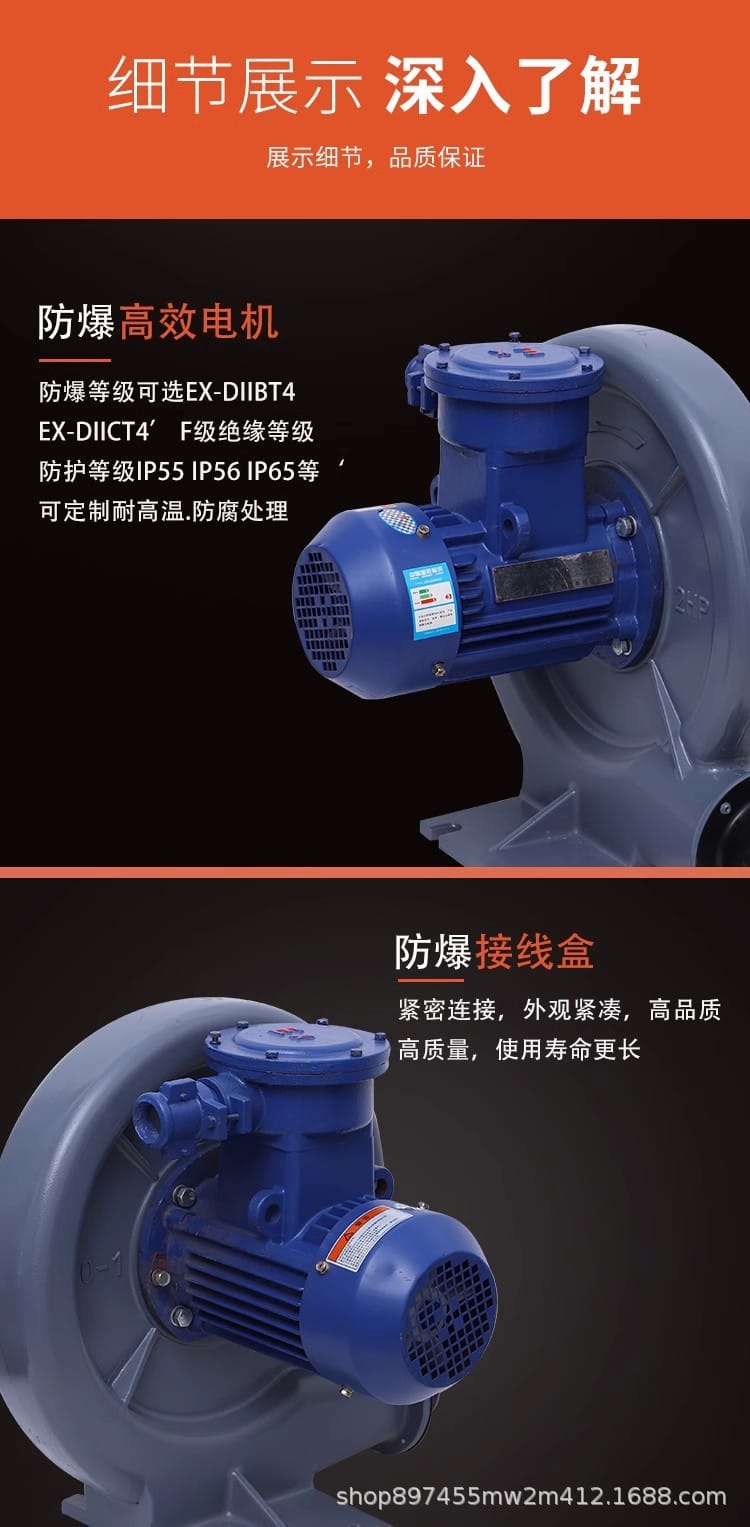

- 專業防爆隔爆電機：內置純銅繞組高效電機，防爆等級可選
Ex d IIB T4 / Ex d IIC T4，絕緣等級F級，防護等級最高達IP65，本質安全。

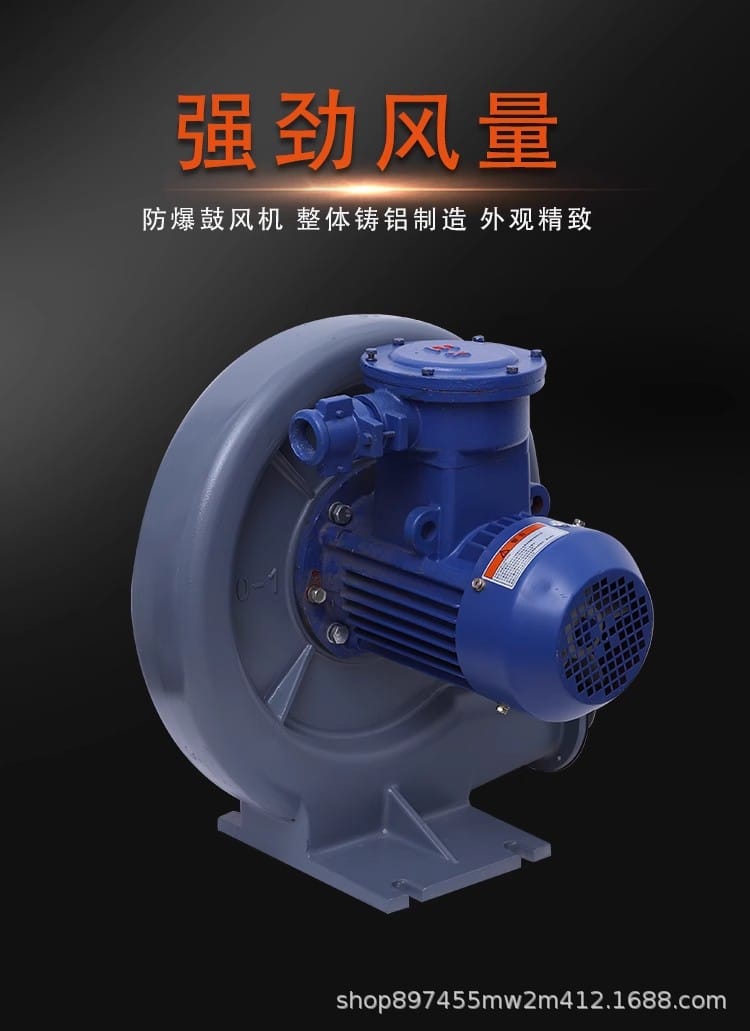

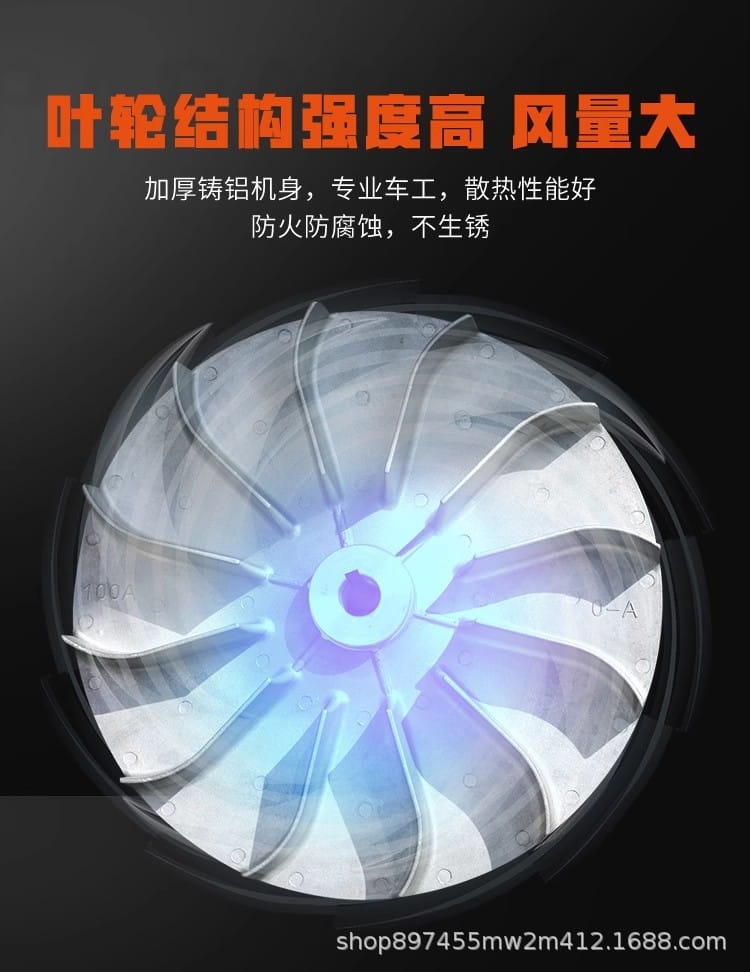

- 強勁風量與低噪運行：高轉速葉輪結構設計，風量大、壓力穩，配合優化風道與動平衡校準，實現低能耗與低噪音平穩運行。
- 智能防護進風系統：進風口標配高效過濾網，有效攔截粉塵、泥土及顆粒雜質，保障風機內部清潔，延長核心部件壽命。
- 深度定制服務：支持耐高溫/防腐特殊處理、特殊電壓/頻率定制、OEM/ODM代工及專屬配件更換，全面滿足個性化工業需求。

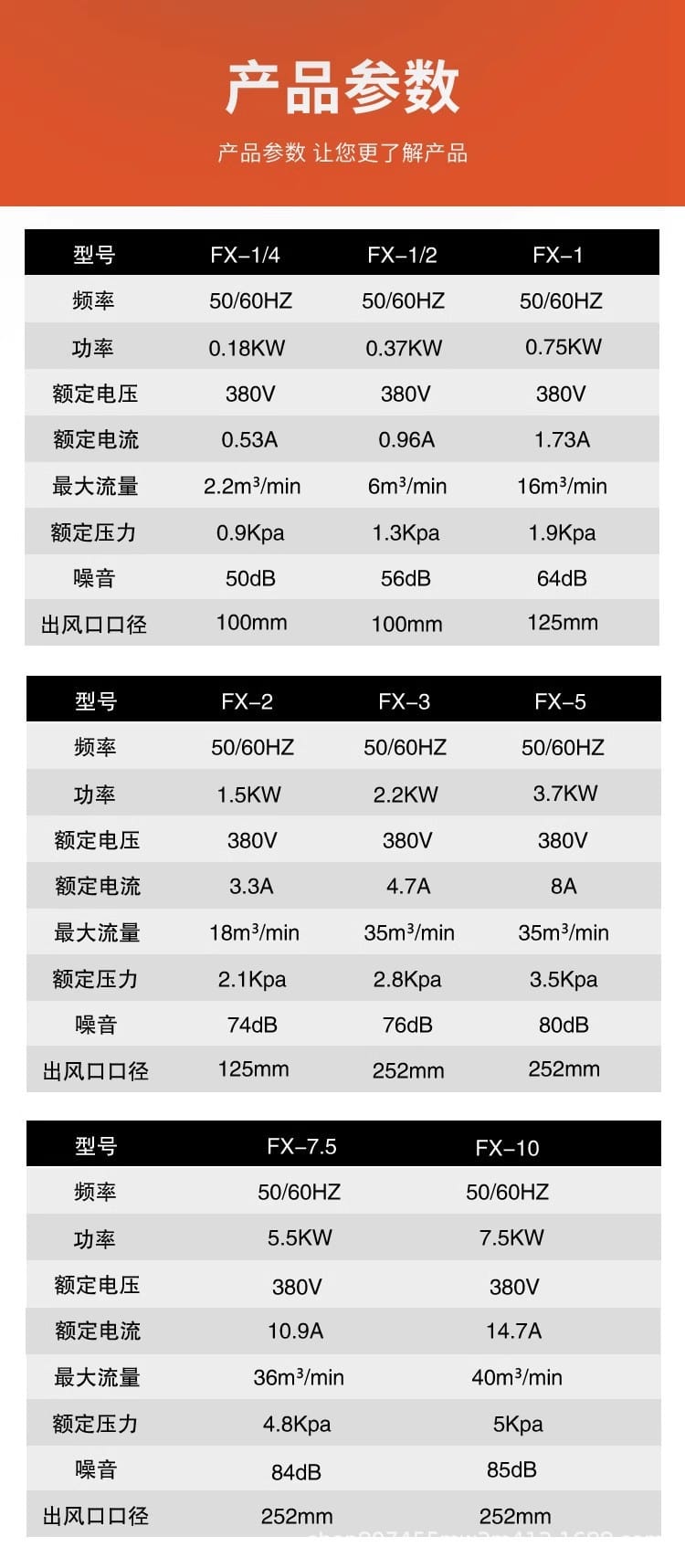

技術參數
| 型號 |
頻率 (Hz) |
功率 (kW) |
額定電壓 (V) |
額定電流 (A) |
最大流量 (m3/min) |
額定壓力 (kPa) |
噪音 (dB) |
出風口口徑 (mm) |
| FX-1/4 |
50/60 |
0.18 |
380 |
0.53 |
2.2 |
0.9 |
50 |
100 |
| FX-1/2 |
50/60 |
0.37 |
380 |
0.96 |
6.0 |
1.3 |
56 |
100 |
| FX-1 |
50/60 |
0.75 |
380 |
1.73 |
16.0 |
1.9 |
64 |
125 |
| FX-2 |
50/60 |
1.50 |
380 |
3.30 |
18.0 |
2.1 |
74 |
125 |
| FX-3 (2.2kW) |
50/60 |
2.20 |
380 |
4.70 |
35.0 |
2.8 |
76 |
252 |
| FX-5 |
50/60 |
3.70 |
380 |
8.00 |
35.0 |
3.5 |
80 |
252 |
| FX-7.5 |
50/60 |
5.50 |
380 |
10.9 |
36.0 |
4.8 |
84 |
252 |
| FX-10 |
50/60 |
7.50 |
380 |
14.7 |
40.0 |
5.0 |
85 |
252 |

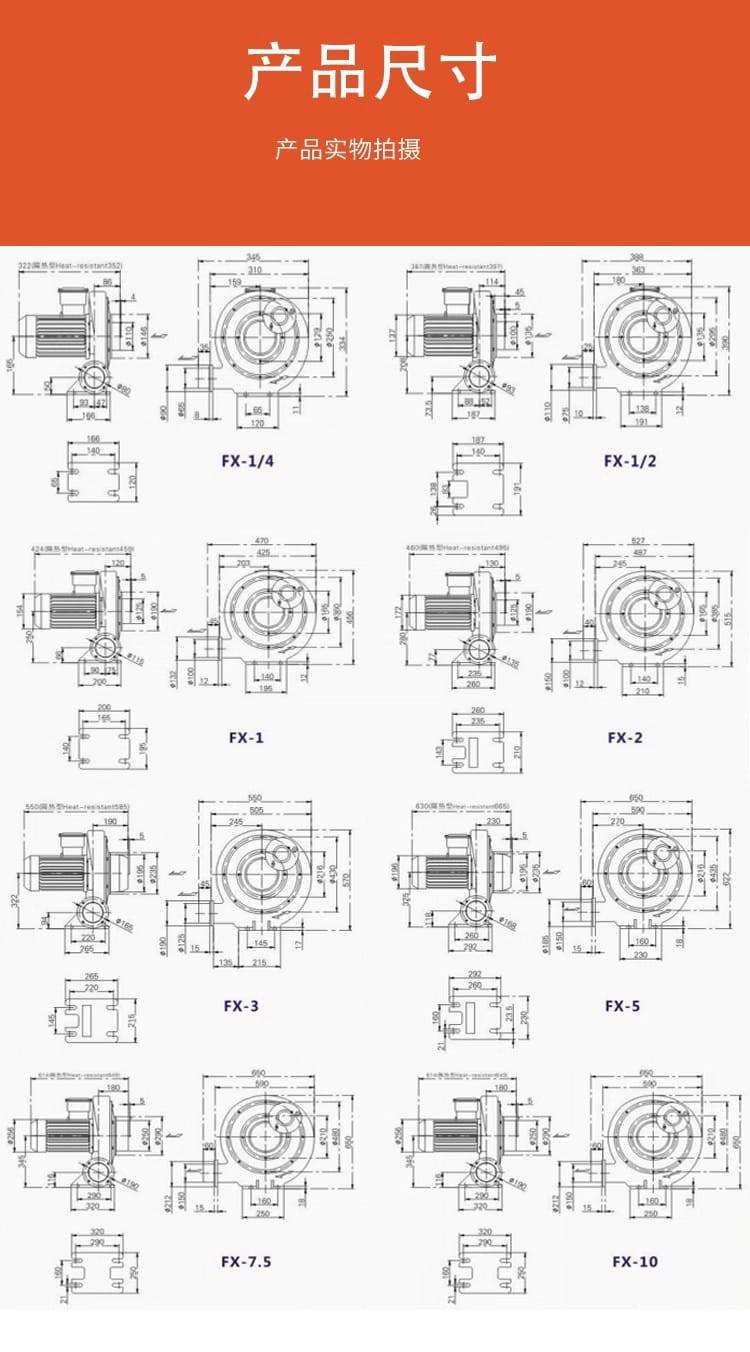

(注：詳細外形尺寸、安裝孔位及重量參數請參考對應型號官方CAD圖紙)
應用行業
本產品專為易燃易爆及高要求工業環境研發，廣泛應用于：
- 石油化工：可燃?xì)怏w輸送、反應釜通風、油氣回收與廢氣處理系統。
- 冶金制造：鎂/鋁制品廠粉塵抽排、高溫爐窯冷卻與車間整體通風。
- 涂裝與化工：油漆廠、涂料廠揮發性有機物（VOCs）防爆抽風與廢氣收集。
- 生物制藥：發酵車間無菌通風、粉塵除塵、潔凈室氣流循環配套。
- 煤炭與礦山：井下通風、瓦斯抽排及防爆除塵系統。
- 其他場景：各類存在防爆等級要求的密閉空間通風、物料氣力輸送及環保設備配套。
安裝條件
- 電氣規范：必須接入符合銘牌參數的三相380V/50Hz電源，配備獨立防爆控制柜與過載/缺相/短路保護裝置。設備外殼及防爆接線盒必須可靠接地（接地電阻≤4Ω），嚴禁帶電接線。
- 基礎與減震：安裝于平整堅固的混凝土或鋼結構基座上，底座需加裝工業級減震墊或彈簧減震器，設備水平度誤差控制在±2mm以內，確保運行無共振。
- 管道對接：進出風管道需設置獨立承重支架，嚴禁將管道重量及熱應力直接作用于風機法蘭。管道彎頭、變徑處需預留≥3倍管徑的直管段以保證氣流平穩，減少渦流損耗。
- 環境空間：設備四周需預留≥500mm的檢修與散熱通道。安裝環境溫度建議控制在-15℃~40℃，相對濕度≤80%，避免陽光直射與雨水侵入（戶外安裝必須加裝防雨遮陽罩）。
- 防爆合規：安裝區域的氣體/粉塵類別、溫度組別必須嚴格匹配風機防爆銘牌標識（如IIB T4或IIC T4），嚴禁在超出防爆認證范圍的危險區域使用。
注意事項
- 啟動前檢查：首次運行或長期停機后重啟，必須手動盤車確認葉輪轉動靈活、無卡滯異響；檢查進風口過濾網是否清潔，地腳螺栓與法蘭連接是否緊固。
- 嚴禁違規操作：運行中嚴禁打開防爆接線盒或拆卸隔爆結合面；嚴禁在電機運轉時進行清潔、潤滑、緊固或檢修作業。
- 運行監控：密切監測運行電流、振動值與軸承溫度。若出現電流持續超載、異常嘯叫、劇烈振動或溫升過快，應立即切斷電源并停機排查。
- 定期維護：每運行2000小時需檢查軸承潤滑狀態并補充耐高溫鋰基脂；定期清理過濾網與葉輪積塵，防止動平衡破壞導致軸承早期磨損。
- 專業維保：所有電氣接線、防爆面修復及核心部件更換，必須由持有防爆電氣作業資質的專業工程師操作。維修后需重新進行絕緣電阻測試（≥1MΩ）與氣密性檢查。
- 資質與服務保障：本產品已通過國家CCC強制性認證、CE認證及多項防爆專利檢測，支持開具增值稅發票。廠家提供工程師上門安裝指導、特殊送裝服務及終身技術支持，確保設備全生命周期穩定運行。
