上海誠磁 CM-230 工業在線電導率儀產品說明書
產品概述

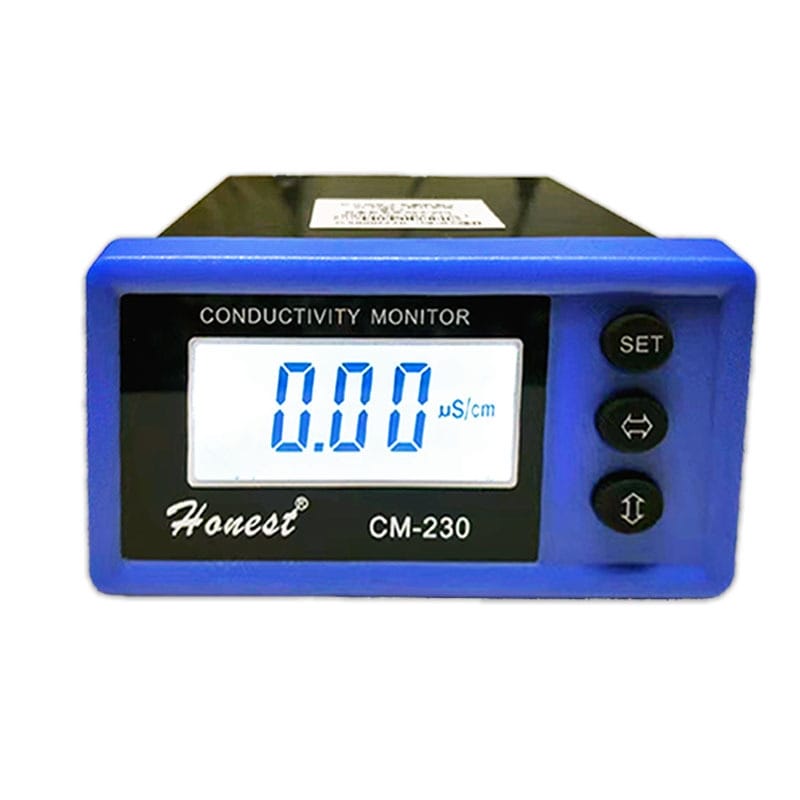

上海誠磁 CM-230 型電導率儀是一款工業在線電導率值監視儀。在保持原有產品性能的基礎上，采用單片機數字化電路進行測量和溫度補償。該產品廣泛適用于反滲透等水處理設備在線的電導率值測量和監視，具有使用方便、操作簡便、性能可靠等特點。2023 新版相比老款增加了自動量程切換、自動調零等功能，使用更方便、更穩定、更準確。
核心特點
- 智能測量：采用單片機數字化電路，具備自動量程切換功能。
- 靈活配置：支持不同規格電極選配（C=1.0、C=0.1、C=0.01）。
- 雙顯功能：可切換顯示電導率值與水溫值。
- 便捷操作：具有電極常數面板輸入功能，支持自動調零。
- 信號輸出：標配 4~20mA 電流環輸出，對應每一量程 0~滿度值。
- 可靠品質：質量可靠，售后無憂，提供專業技術支持。

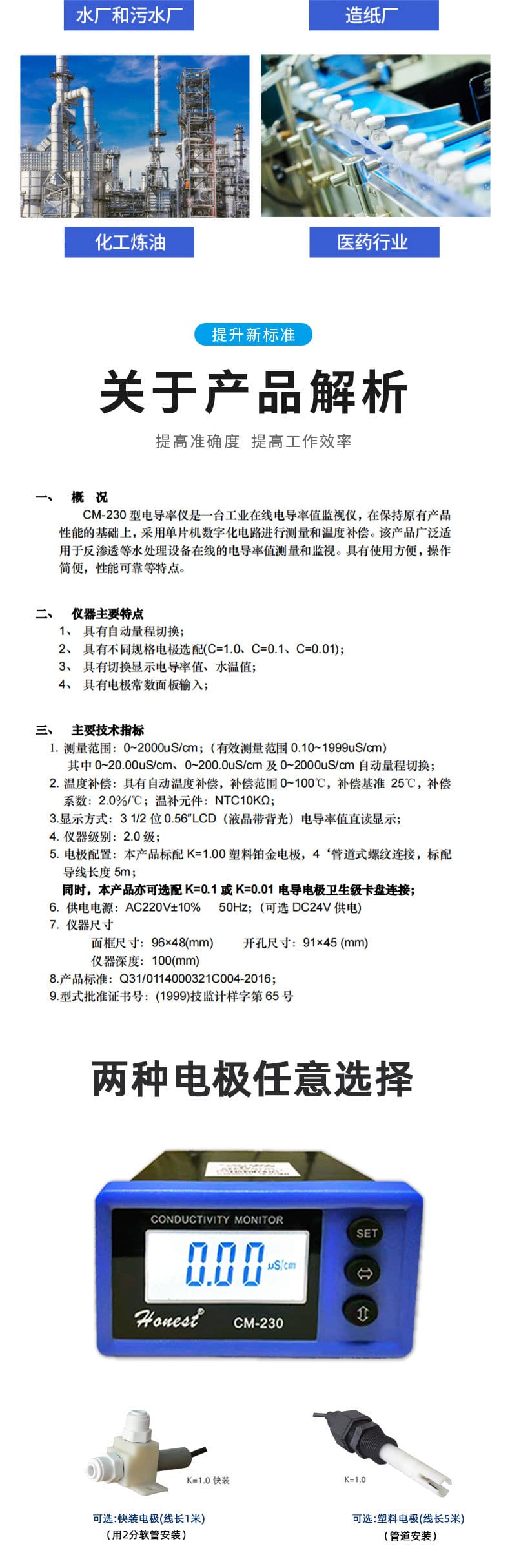

技術參數
- 測量范圍：0~2000μS/cm（有效測量范圍 0.10~1999μS/cm）
- 量程切換：0~20.00μS/cm、0~200.0μS/cm、0~2000μS/cm 自動切換
- 溫度補償：自動溫度補償，范圍 0~100℃，基準 25℃，系數 2.0%/℃
- 溫補元件：NTC10KΩ
- 顯示方式：3?位 0.56" LCD 液晶帶背光，電導率值直讀顯示
- 儀器級別：2.0 級
- 電極配置：

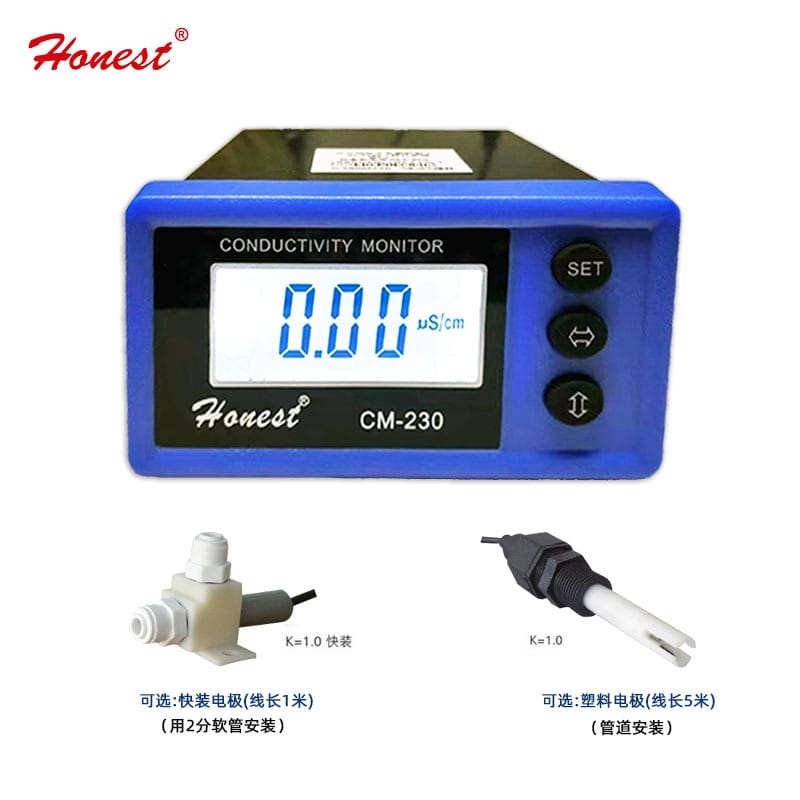

- 標配：K=1.00 塑料鉑金電極，4'管道式螺紋連接，導線長度 5m
- 選配：K=0.1 或 K=0.01 電導電極，衛生級卡盤連接
- 供電電源：AC220V±10% 50Hz（可選 DC24V 供電）
- 儀器尺寸：面框 96×48mm，開孔 91×45mm，深度 100mm
- 執行標準：Q31/0114000321C004-2016
- 型式批準：(1999) 技監計樣字第 65 號

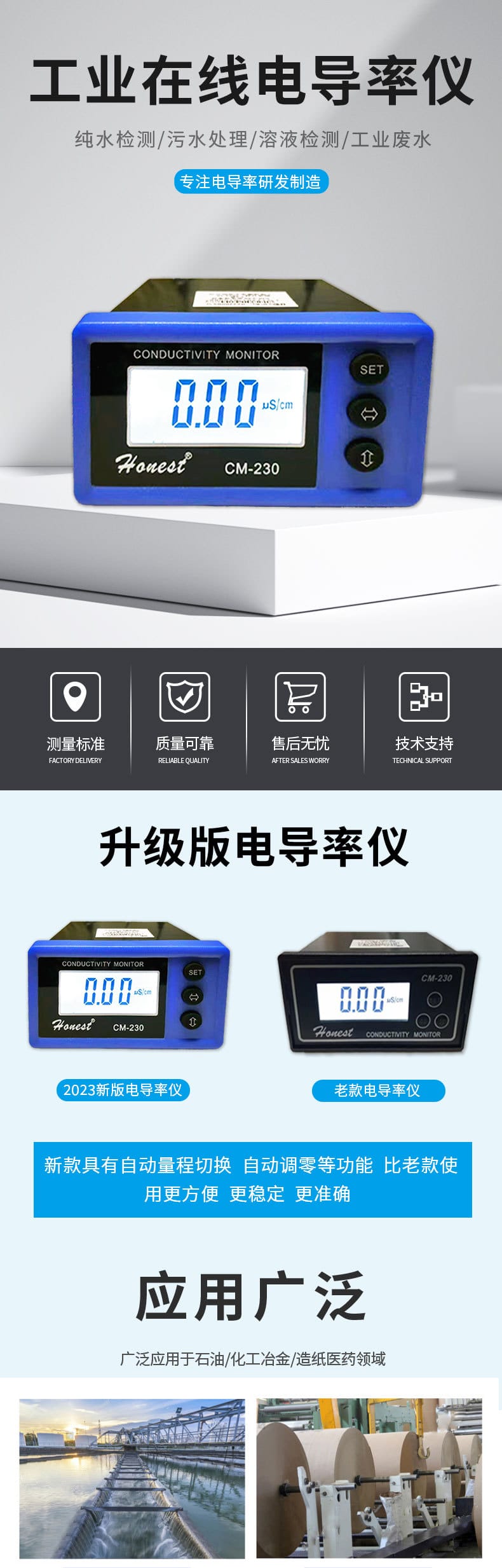

應用行業
廣泛應用于以下領域的水質檢測與監控：
- 水處理：純水檢測、污水處理、工業廢水、反滲透設備
- 工業制造：石油、化工、冶金、造紙
- 其他領域：醫藥行業、水廠、污水廠
安裝條件與接線

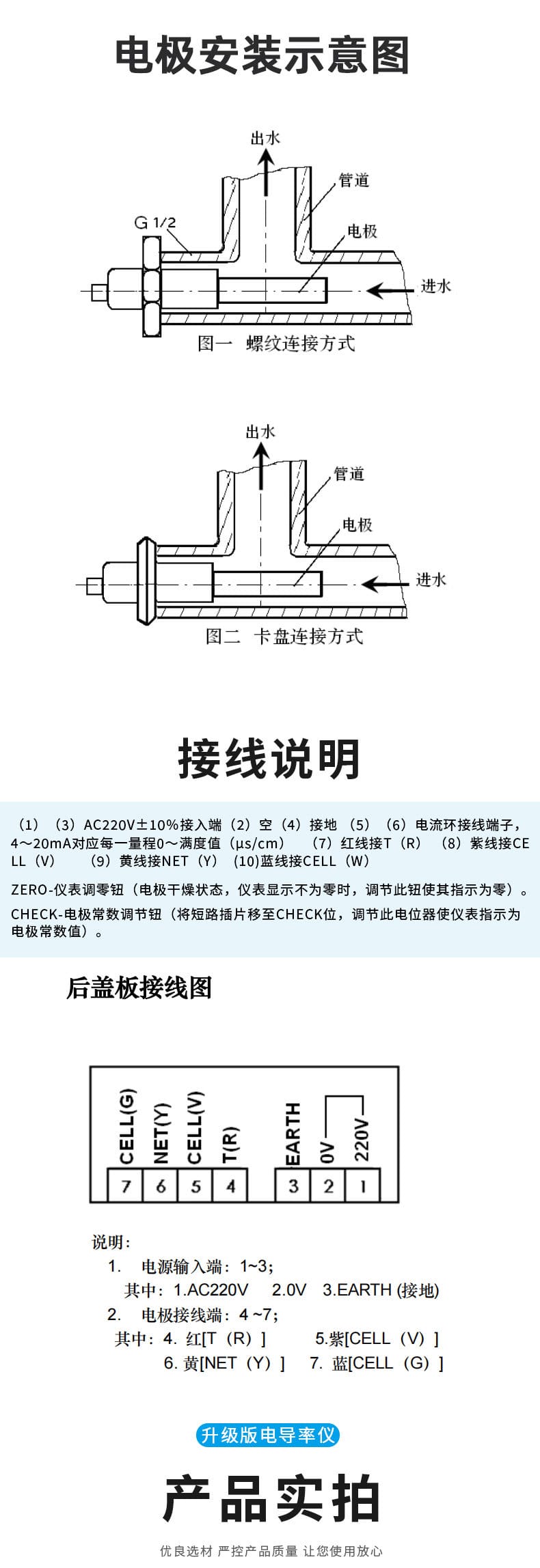

安裝方式
- 儀表安裝：盤裝式，開孔尺寸 91×45mm。
- 電極安裝：
- 螺紋連接：G 1/2 螺紋，適用于管道安裝（標配 5 米導線）。
- 卡盤連接：衛生級卡盤，適用于快裝電極（可選 1 米導線）。

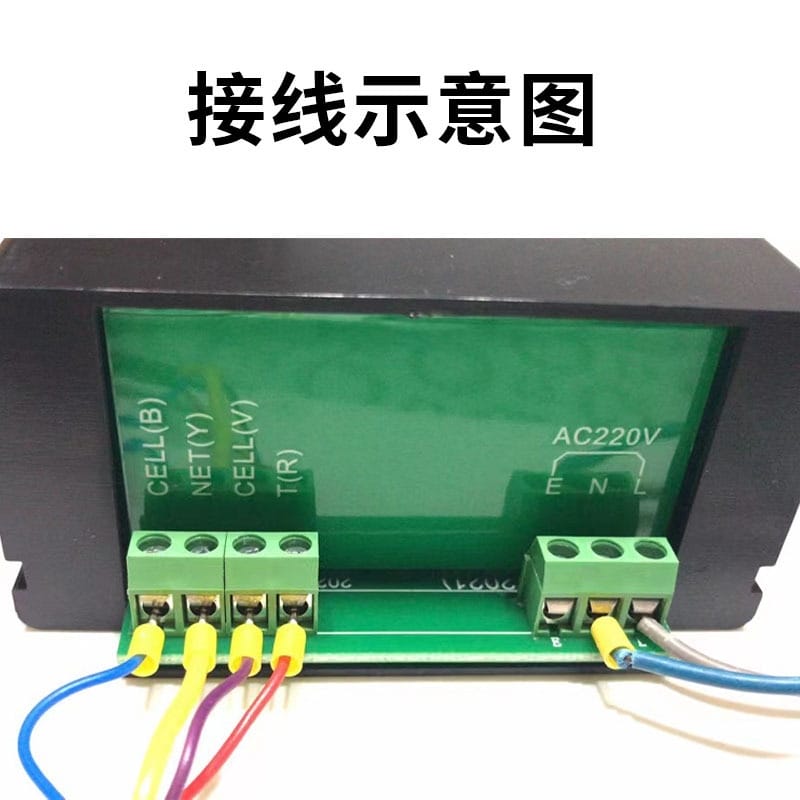

接線說明
- 電源輸入端 (1~3)：1 接 AC220V 火線，2 接 0V 零線，3 接 EARTH 接地。
- 電極接線端 (4~7)：
- 4 (紅)：接 T(R)
- 5 (紫)：接 CELL(V)
- 6 (黃)：接 NET(Y)
- 7 (藍)：接 CELL(G/W)
- 電流環接線端子 (5~6)：4~20mA 輸出。
- 接地：端子 4 接地。
注意事項
- 調零操作：在電極干燥狀態下，若儀表顯示不為零，調節 ZERO 鈕使其指示為零。
- 常數調節：將短路插片移至 CHECK 位，調節 CHECK 電位器使儀表指示為電極常數值。
- 電源安全：確保供電電源符合 AC220V±10% 50Hz 或可選 DC24V 要求，注意接地保護。
- 電極保護：根據不同水質選擇合適的電極常數（K=1.0/0.1/0.01），避免電極損壞影響測量精度。

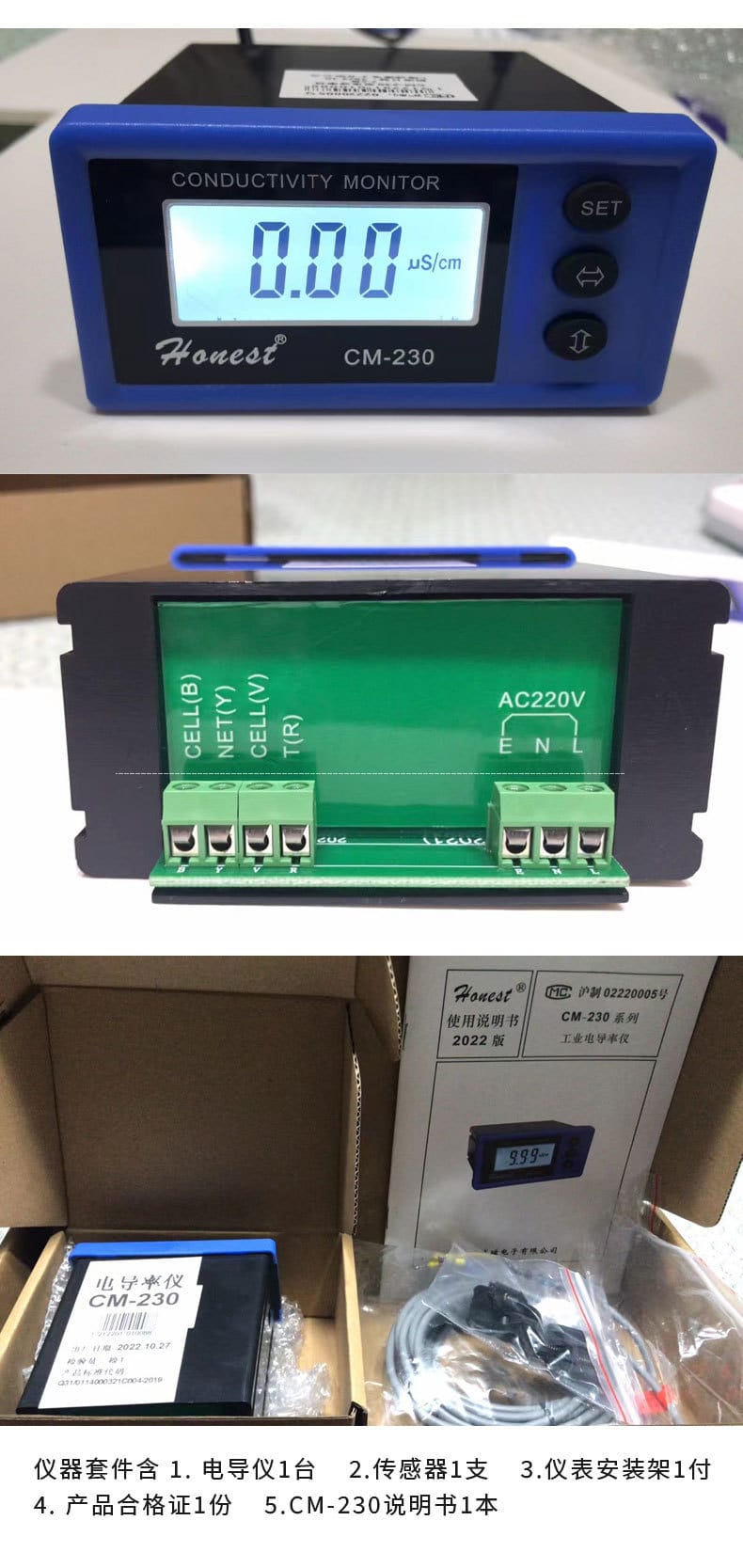

包裝清單
- 電導儀主機 1 臺
- 傳感器 1 支
- 儀表安裝架 1 付
- 產品合格證 1 份
- CM-230 說明書 1 本
