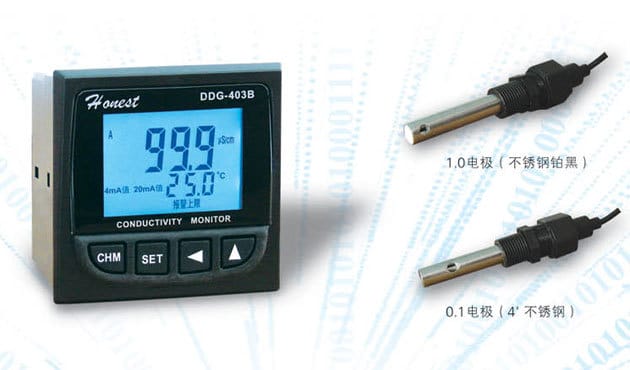

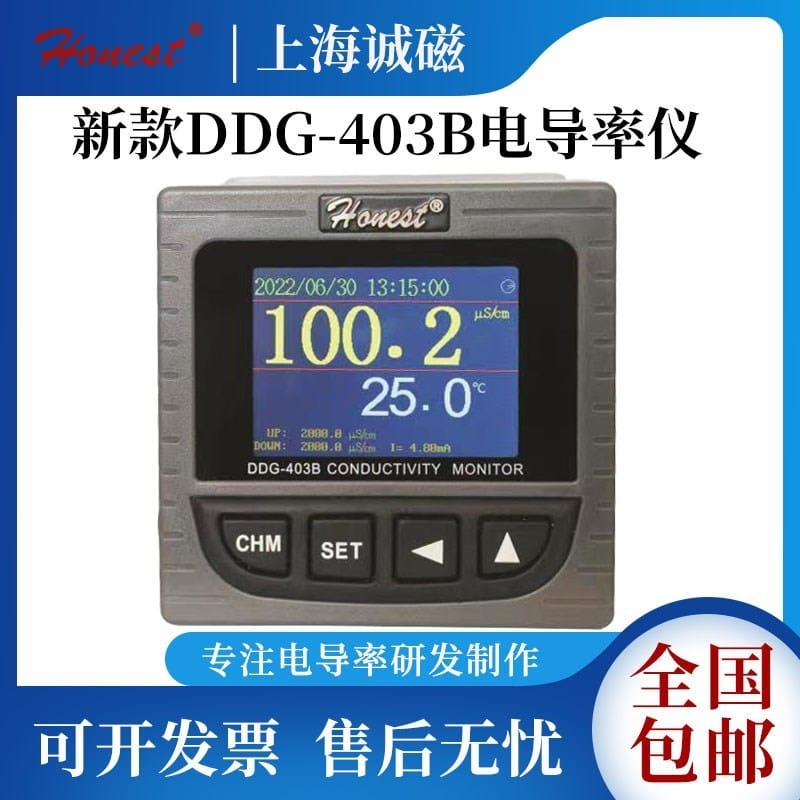

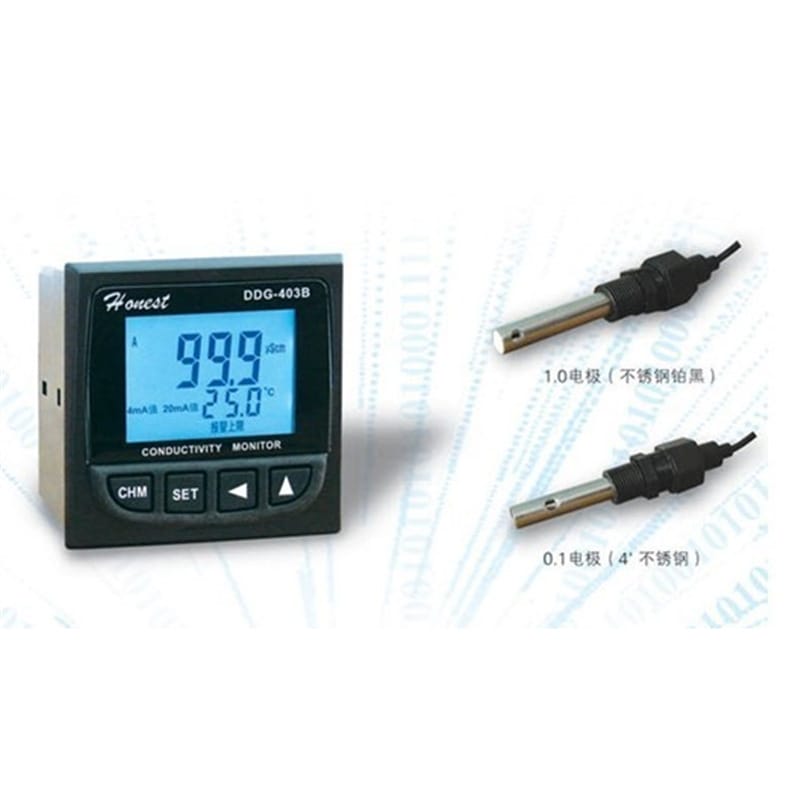

上海誠磁 DDG-403B 在線電導率監測儀
核心特點
- 智能測量：采用單片機電路進行測量和補償，具備自動量程切換與自動校正零點功能。
- 顯示交互：配備 58×42 大屏幕背光液晶顯示器，支持中文提示操作，測量值與溫度值同步顯示。
- 多功能輸出：支持切換顯示 TDS 值，具備測量值上限報警輸出（開關量）及通訊接口輸出。
- 靈活供電：支持 220VAC 和 24VDC 選擇供電，適應不同現場電源環境。
技術參數
- 測量范圍：0~2000μS/cm（自動切換量程：0~20.00μS/cm、200.0μS/cm、2000μS/cm），可切換顯示 0~1000ppm TDS 值。
- 測量精度：≤±2%（F·S）。
- 溫度補償：自動溫度補償，范圍 0~60℃，補償基準 25℃，元件 NTC10KΩ。
- 顯示規格：4 位 0.56"LCD 顯示電導率值，3 位 0.36"LCD 顯示溫度值。
- 信號輸出：
- 報警控制：開關量觸點信號，容量 220VAC/6A。
- 電流信號：標準 4~20mA 直流信號（4mA 和 20mA 工況可設）。
- 通訊接口：標準 RS-232C 串行口（可連接計算機或打印機）。
- 電極配置：1.00cm-1 塑料鉑黑電極，4' 管道式螺紋連接，導線長度 5m。
- 供電電源：220VAC 或 24VDC（訂貨時確認）。
- 儀器尺寸：面框 96×96mm，開孔 91×91mm，深度 100mm。
- 執行標準：Q/TCDP03-2000。
應用行業
廣泛適用于電子、化工、制藥、機電、飲用水等行業制水設備的在線電導率測量和控制。
安裝條件
- 安裝方式：盤裝式安裝，需預留開孔尺寸 91×91mm。
- 電源要求：用戶訂貨時需確認供電方式（220VAC 或 24VDC），確保現場電源匹配。
- 電極安裝：采用 4' 管道式螺紋連接，需確保管道接口匹配及密封性。
- 環境要求：工作溫度補償范圍 0~60℃，超出此范圍可能影響測量精度。
注意事項
- 電源確認：訂貨時必須明確供電電壓要求，以免現場無法使用。
- 信號設置：4~20mA 輸出的工況值可根據用戶要求任意設置，使用前需確認配置。
- 數據記錄：儀器具備實時時鐘功能，連接打印機可實現測量數據的實時記載與打印。
- 通訊連接：RS-232C 接口可連接智能儀器（如計算機、打印機 DY-301B），需確保通訊協議匹配。
DDG-403B型（LCD-A）電導率儀是一臺采用單片機電路進行測量和補償?shù)闹悄?/span>
電導率測量?jī)x器，采用大屏幕背光液晶顯示器、中文提示操作，廣泛適用于電子、化
工、制藥、機電、飲用水等行業制水設備在線電導率的測量和控制。
儀器創新點：
- 具有自動量程切換；
- 具有自動校正零點；
- 具有切換顯示TDS值；
- 具有測量值、溫度值同步顯示；
- 具有測量值上限報警輸出（開關量）；
- 具有通訊接口輸出；
- 具有220VAC和24VDC選擇供電；
儀器主要技術指標：
其中：0~20.00μS/cm、200.0μS/cm、2000μS/cm范圍自動切換量程，
也可切換顯示0~1000ppm值；
- 溫度補償：具有自動溫度補償，補償范圍0~60℃，補償基準25℃，溫度補償元件NTC10KΩ；
- 顯示方式：選用58×42大屏幕背光液晶，4位0.56"LCD顯示電導率值，3位0.36"LCD顯示溫度值；
- 測量精度：≤±2%（F·S）；
- 電極配置：1.00cm-1塑料鉑黑電極，4'管道式螺紋連接，導線長度為5m；
- 報警控制輸出：本儀器可對電導率或TDS值選擇報警設置，當測量值超過設定值時，提供開關量觸點信號輸出，觸點容量：220VAC/6A；
~電流信號輸出：本儀器可提供標準4~20mA直流信號輸出，4mA值和20mA值的工況可根據用戶要求任意設置；
- RS-232C串行口輸出：本儀器具有標準RS-232C串行口輸出，可同具有此接口的智能儀
器相連接，如計算機、打印機（DY-301B），實現測量數據的打印記錄；
- 實時時鐘功能：本儀器具有實時時鐘功能，可對打印記錄數據進行實時記載；
- 儀器供電電源：本儀器具有220VAC或24VDC選擇供電（用戶訂貨時確認）；
- 儀器尺寸：
面框尺寸：96×96（mm）
開孔尺寸：91×91（mm）
儀器深度：100（mm）
- 產品檢驗依據：Q/TCDP03-2000;
