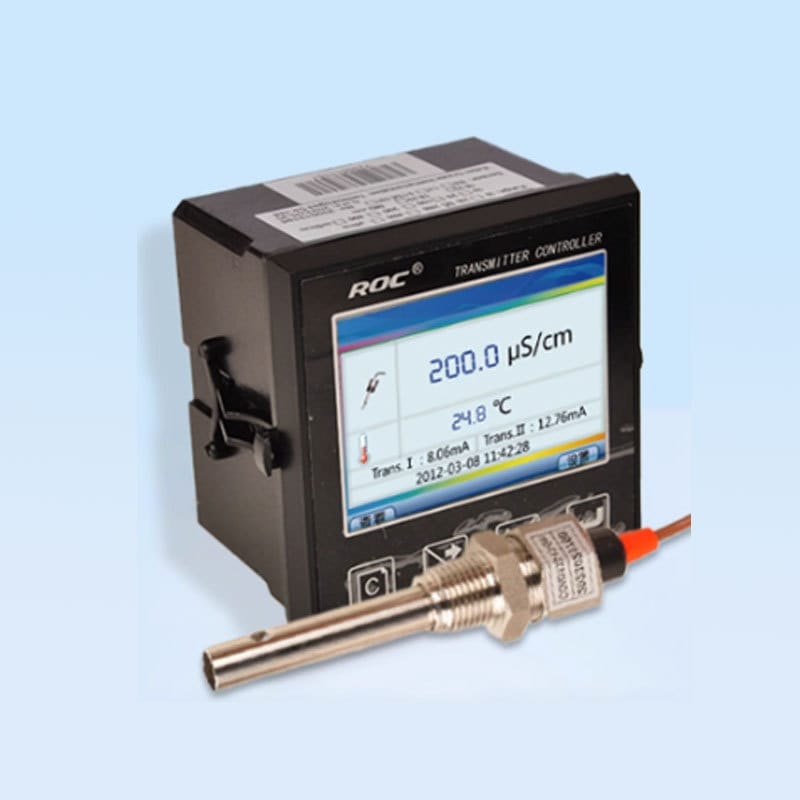

科瑞達CCT-8301A常溫/高溫電導率儀表（ROC工業在線水質檢測分析儀）

核心特點

四參數一體化測量：同步高精度檢測電導率、TDS、電阻率及溫度，支持全量程組態配置；

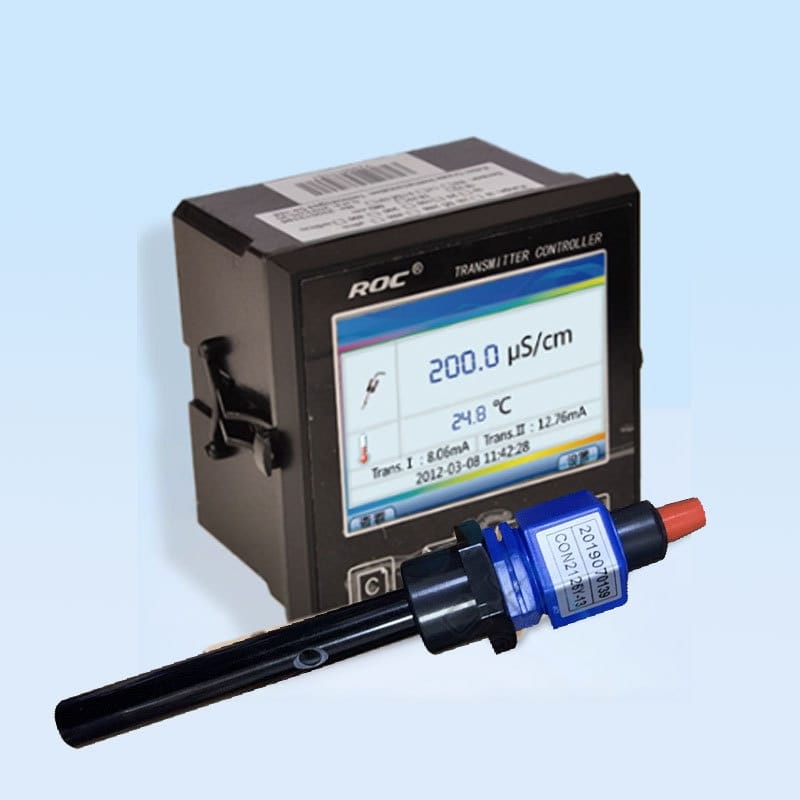

多電導池兼容設計：適配CON2126Y-13（10.00 cm?1）、CON2124Y-13（1.000 cm?1）、CON3123Y-13/CON3323B-55（0.100 cm?1，含高溫高壓型）、CON5121Y-13（0.010 cm?1）四種電導池，覆蓋從超純水（18.25 MΩ·cm）到高鹽廢水（100 mS/cm）全場景；
寬溫域適應能力：電導池最高耐受150℃（CON3323B-55），儀表本體工作溫度達0~50℃，溫度傳感器采用高穩定性Pt1000元件（測溫范圍0~170℃）；
工業級智能控制：標配3路隔離可組態光電開關輸出（邏輯/脈沖雙模式），支持驅動計量泵、電磁閥等執行設備，并可通過中間繼電器擴展至高壓/大功率負載；
雙模毫安輸出架構：雙路(4~20) mA輸出，支持“儀表模式”（內部饋電）與“變送模式”（外部饋電）靈活切換，滿足DCS/PLC系統多樣接入需求；
強通信與抗擾能力：RS485接口內置Modbus RTU協議，配合EARTH接地端子與IP65防護等級（加裝后蓋），保障復雜工業現場穩定運行。

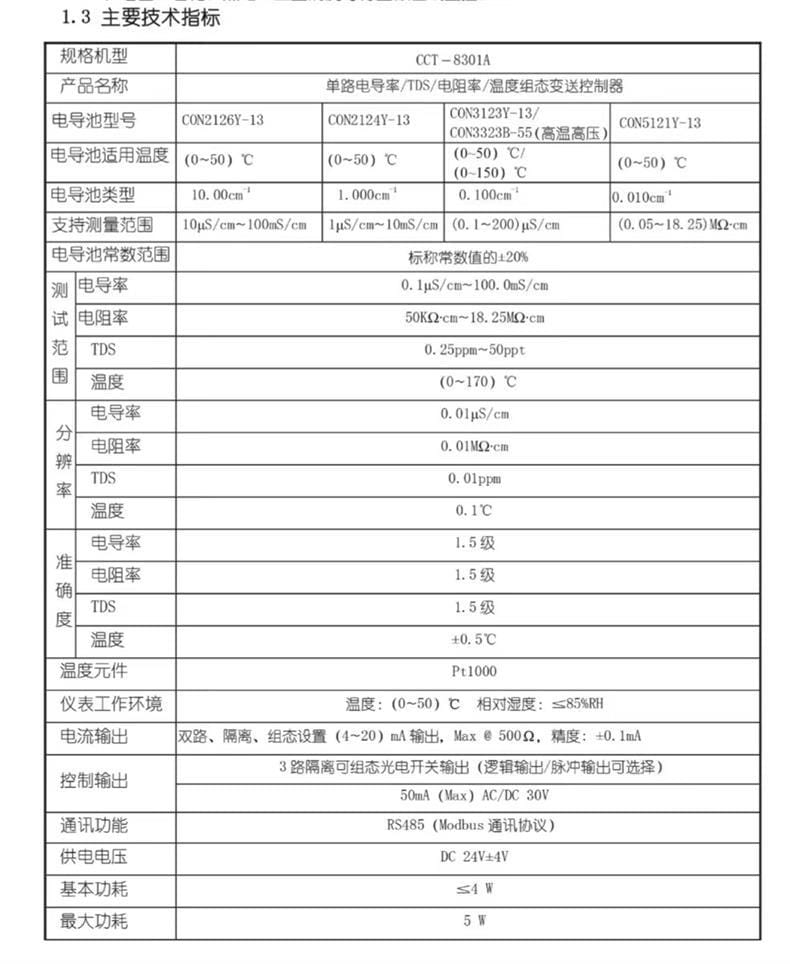

項目	參數
測量范圍	? 電導率：0.1 μS/cm ~ 100.0 mS/cm ? 電阻率：50 kΩ·cm ~ 18.25 MΩ·cm ? TDS：0.25 ppm ~ 50 ppt ? 溫度：0 ~ 170 ℃
分辨率	? 電導率：0.01 μS/cm ? 電阻率：0.01 MΩ·cm ? TDS：0.01 ppm ? 溫度：0.1 ℃
準確度	? 電導率/TDS/電阻率：±1.5級 ? 溫度：±0.5 ℃
電導池常數范圍	標稱值 ±20%
電流輸出	雙路隔離(4~20) mA，負載≤500 Ω，精度±0.1 mA
控制輸出	3路隔離光電開關，50 mA（AC/DC 30 V max），邏輯/脈沖可組態
通訊接口	RS485（Modbus RTU協議）
供電電源	DC 24 V ±4 V（無極性接入）
功耗	基本≤4 W，最大5 W
防護等級	IP65（加裝后蓋后）
結構尺寸	96 mm × 96 mm × 94 mm（H×W×D），開孔尺寸91 mm × 91 mm
安裝方式	面板嵌裝式

電力行業：鍋爐給水、凝結水、除鹽水、蒸汽冷凝液的高純水質量監控；
半導體與電子制造：超純水（UPW）制備系統中電阻率實時監測；
化工與制藥：反應釜溶液電導率控制、清洗液濃度管理、GMP合規水質驗證；
食品飲料：CIP清洗液電導率判定、工藝用水TDS在線監控；
環保水務：污水處理廠進出水鹽度評估、膜法脫鹽系統性能診斷；
高溫工業流程：石化、冶金領域高溫冷卻循環水、蒸汽伴熱系統電導率監測（搭配CON3323B-55高溫電導池）。

環境要求：儀表工作環境溫度0~50 ℃，相對濕度≤85% RH，無強腐蝕性氣體及導電粉塵；

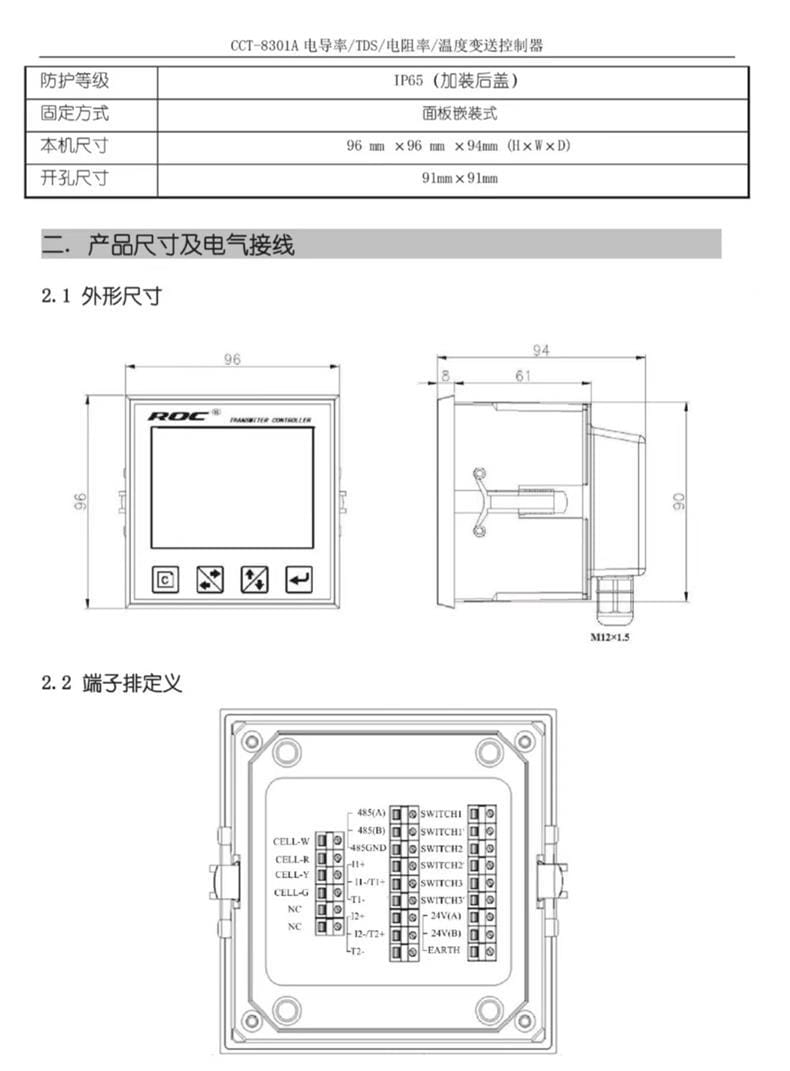

機械安裝：采用標準96×96 mm面板嵌裝，開孔尺寸嚴格為91×91 mm，需加裝配套后蓋以達成IP65防護；
電氣安裝：
- 電源接入：DC 24 V ±4 V，通過24VA/24VB端子無極性接入，必須連接EARTH端子至可靠大地（接地電阻＜4 Ω），確保EMC性能；

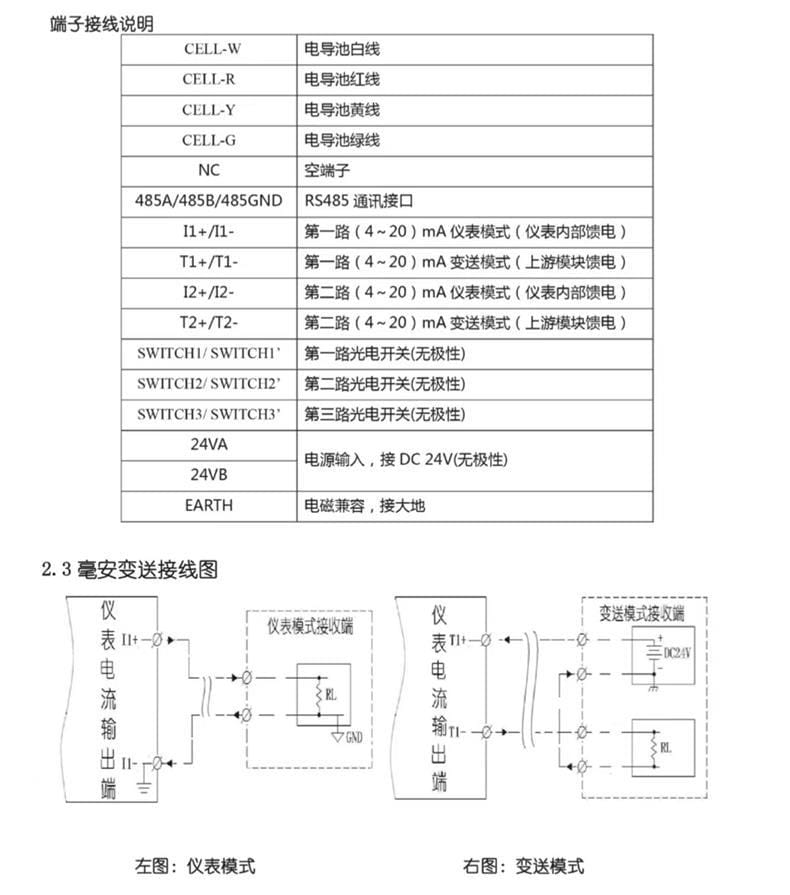

- 信號接線：電導池按CELL-W（白）、CELL-R（紅）、CELL-Y（黃）、CELL-G（綠）對應連接；RS485通訊使用485A/485B/485GND；毫安輸出按I1+/I1-（儀表模式）、T1+/T1-（變送模式）等區分接線；

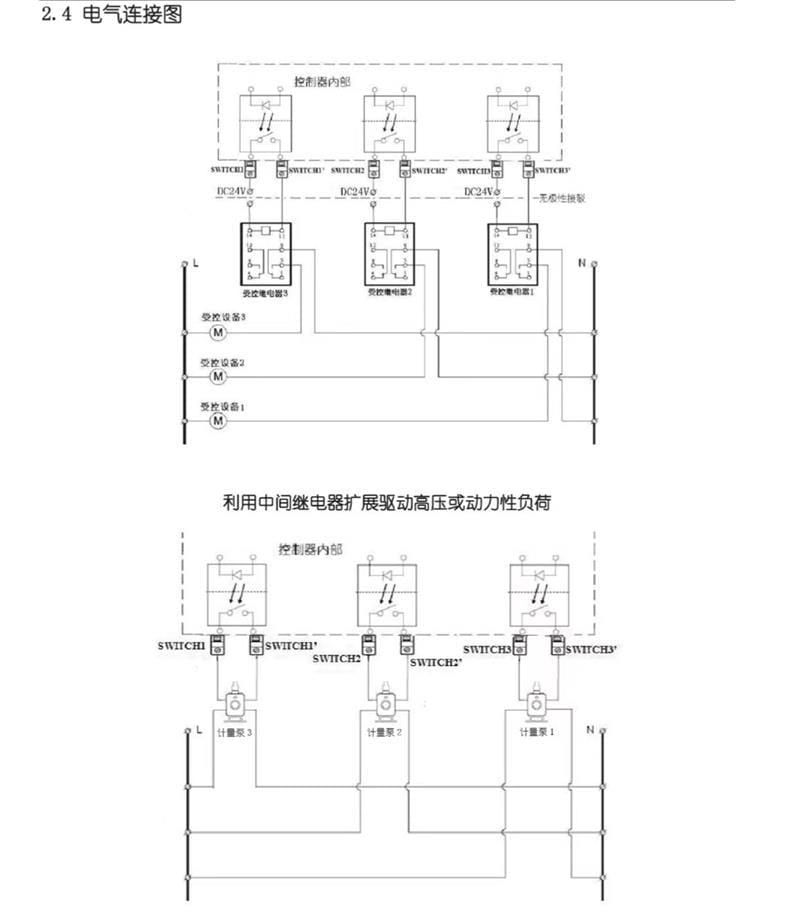

- 控制輸出：SWITCH1/SWITCH2/SWITCH3為源型輸出，可直驅≤50 mA負載，驅動大功率設備時須經中間繼電器隔離擴展；

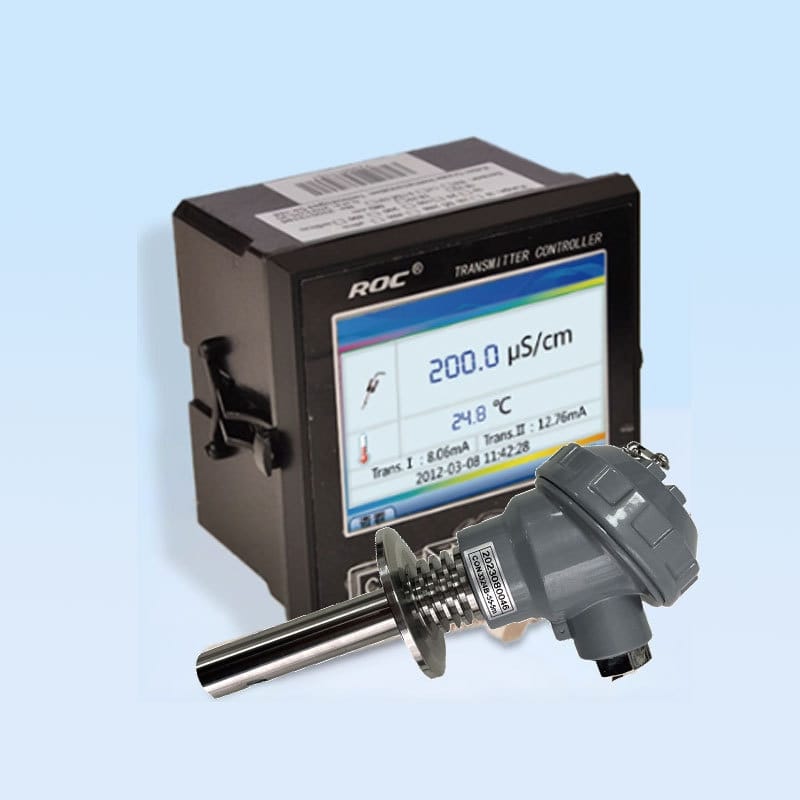

電導池選配：根據被測介質溫度與電導率范圍選擇對應型號——常溫常規介質選CON2126Y-13或CON2124Y-13；低電導超純水選CON5121Y-13；高溫高壓工況（≤150 ℃）必須選用CON3323B-55并確認過程法蘭與密封等級匹配。

電導池校準與維護：首次使用及定期（建議每3個月）需用標準KCl溶液進行兩點標定；高溫型電導池CON3323B-55嚴禁在未冷卻至80 ℃以下時拆卸，防止熱應力損傷；
接地強制要求：EARTH端子未可靠接地將導致RS485通信異常、測量漂移及光電開關誤動作，嚴禁省略或虛接；
毫安輸出模式辨識：Ix+/Ix-端子為儀表內部供電輸出，僅適用于二線制變送器類負載；Tx+/Tx-端子需由上游系統提供24 V電源，接線錯誤可能導致模塊損壞；
高溫應用限制：CON3123Y-13僅適用0~50 ℃，若誤用于高溫環境將永久失效；CON3323B-55雖耐高溫，但需確保過程壓力≤1.6 MPa且安裝方向符合介質流向標識；
防護等級實現前提：IP65僅在加裝原廠后蓋并緊固到位后生效，裸機安裝不具防塵防水能力；
電磁兼容規避：RS485線纜須使用雙絞屏蔽線，屏蔽層單端接地；避免與動力電纜平行敷設超過1 m，交叉時應成90°角；
軟件組態安全：修改測量單位、報警閾值、控制邏輯等參數前，務必備份當前配置，防止誤操作導致控制失序。
