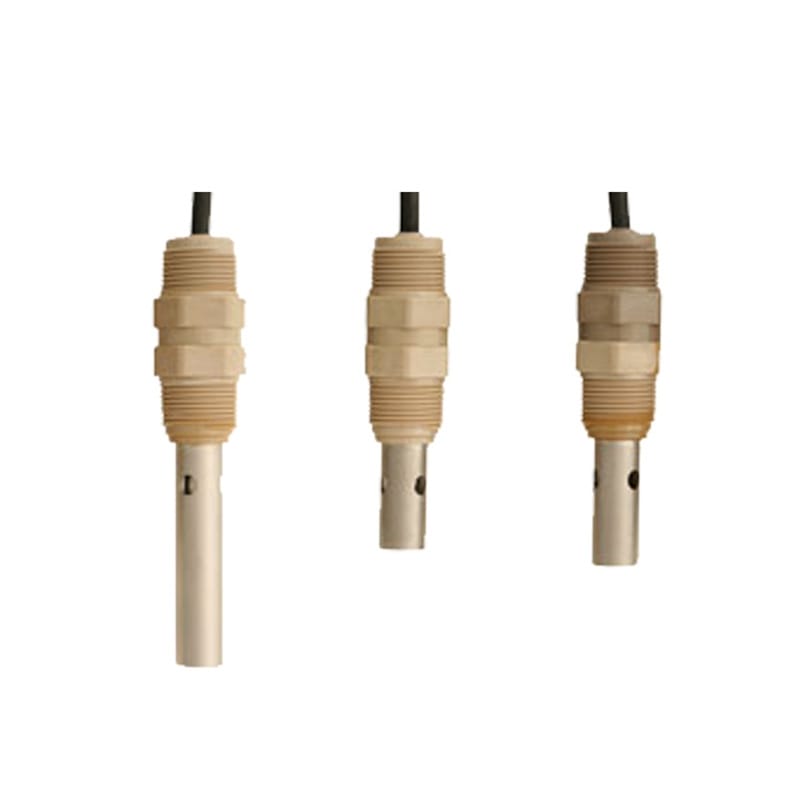

GF電導率/電阻率電極 (Signet 2839-2842) 產品技術手冊

核心特點

多常數精準適配：提供0.01、0.1、1.0、10.0 cm?1四種電極常數，無縫覆蓋從超純水到高電導率溶液的測量需求。
緊湊管道友好型：一體化緊湊結構設計，搭配雙螺紋接口，專為小口徑管道及狹小安裝空間優化。
抗干擾流道技術：創新三孔流道布局，有效降低介質掛污與堵塞概率，加速氣泡排出，保障動態測量穩定性。
高耐腐蝕與低偏差：主體采用316不銹鋼，結合注模成型工藝與獨立電極絕緣設計，顯著降低接觸電阻與測量漂移。
智能溫補與寬兼容：內置PT1000高精度溫度傳感器實現實時自動補償；完美兼容8850/8860/5800CR/8900/9900等主流水質變送器。

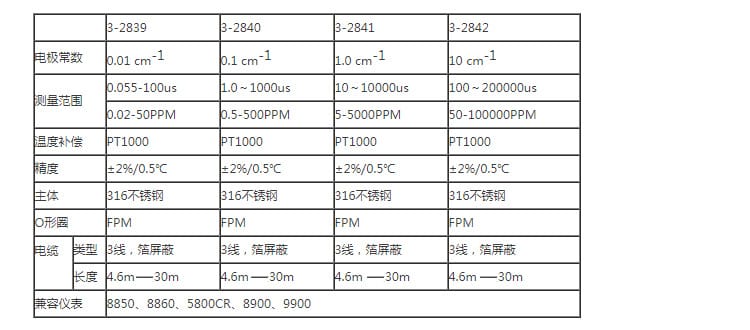

參數項目	型號 2839	型號 2840	型號 2841	型號 2842
電極常數	0.01 cm?1	0.1 cm?1	1.0 cm?1	10.0 cm?1
電導范圍	0.055 ~ 100 μS/cm	1.0 ~ 1000 μS/cm	10 ~ 10000 μS/cm	100 ~ 200000 μS/cm
電阻率范圍	0.02 ~ 50 MΩ·cm	0.5 ~ 500 MΩ·cm	5 ~ 5000 MΩ·cm	50 ~ 100000 MΩ·cm
溫度補償	PT1000 自動補償	PT1000 自動補償	PT1000 自動補償	PT1000 自動補償
測量精度	±2% FS / ±0.5℃	±2% FS / ±0.5℃	±2% FS / ±0.5℃	±2% FS / ±0.5℃
主體材質	316 不銹鋼	316 不銹鋼	316 不銹鋼	316 不銹鋼
密封材質	FPM (氟橡膠)	IFPM (全氟醚)	FPM (氟橡膠)	FPM (氟橡膠)
電纜規格	3芯箔屏蔽電纜，長度可選 4.5m~30m
兼容變送器	8850/8860/5800CR/8900/9900 系列

接口與管道匹配：采用標準化雙螺紋接口，安裝前需核對管道外徑與螺紋規格；針對小口徑管道設計，建議優先選用直通式或旁通式安裝座。
流向與姿態要求：推薦垂直安裝或傾斜≥45°安裝，介質流向應為自下而上，以充分利用三孔流道排氣特性，避免氣袋滯留影響響應時間。
電氣與環境規范：屏蔽電纜需單端可靠接地，避開大功率變頻器或高頻電機強干擾區；工作環境溫度建議在0~80℃，相對濕度≤90%無凝露。
機械固定要求：安裝時使用配套扳手適度緊固，嚴禁超扭矩操作導致O型圈擠壓失效或螺紋滑牙；帶壓管路施工前必須徹底泄壓并排空介質。

參數設置核對：上電前務必在配套變送器中正確輸入當前電極常數（0.01/0.1/1.0/10.0），常數錯配將直接導致讀數成倍偏差。
定期校準維護：為保證±2%的標稱精度，建議每1~3個月使用標準KCl溶液或原廠校準液進行多點標定；長期停用后重啟需重新浸泡活化。
介質兼容性限制：316不銹鋼與FPM/IFPM材質可耐受常規酸堿及鹽類，但嚴禁用于強氧化性酸（如濃硝酸、次氯酸鈉原液）、高溫高壓蒸汽或含高濃度懸浮顆粒的漿液。
線纜防護管理：信號傳輸高度依賴3線屏蔽結構，敷設時彎曲半徑不得小于電纜外徑的8倍，接頭盒內須放置干燥劑并做好IP65以上防水密封。
故障排查指引：若顯示值跳變或無法歸零，優先檢查電極常數設置、屏蔽層接地狀態及流道是否積存氣泡；物理損傷或O型圈老化需立即更換，切勿強行繼續使用。
合規與安全：本產品屬精密工業儀表，操作人員需具備基礎電工與水質檢測知識；拆裝與維護請務必遵守企業安全生產規程及當?shù)靥胤N設備/壓力容器相關法規。
