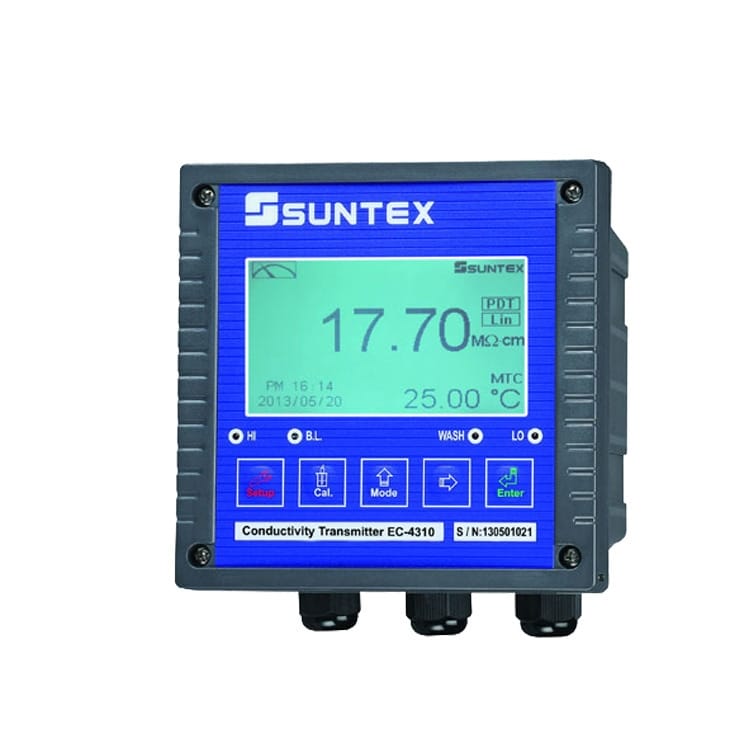

上泰 SUNTEX EC-4310 / EC-4310RS 智能電導率/電阻率變送器

核心特點

144×144 mm 微電腦智能型設計，集成電導率、電阻率及溫度測量與變送功能；
支持中英文雙語操作界面，圖文符號清晰、流程指引直觀，操作便捷；
戶外防水型結構（IP65），兼容墻面安裝、盤面安裝及圓管柱安裝；
大尺寸背光式LCM圖形液晶屏，具備感應式背光調節功能；
電極系數寬范圍可調（0.008～19.99 cm?1），支持固定檔位（0.01/0.05/0.1/0.5/10.0 cm?1）；
兼容二極式、四極式電導電極及比電阻電極；
支持線性（0.00～40.00%）與非線性雙模式溫度補償；
內置手動/自動校正功能，實時記錄并顯示末次校正時間、參數及結果；
密碼鎖+組合鍵雙重防護機制，有效防止誤操作與未授權設定；
EC-4310RS 增配RS-485 Modbus通訊接口，支持數字實時曲線與歷史趨勢圖表顯示；
內置50組事件日志，自動記錄報警觸發、斷電、校正、清洗等關鍵事件。

技術參數

項目	參數
測量范圍	電導率：0.00 μS/cm ～ 200.0 mS/cm（手動/自動量程切換）電阻率：0.00 ～ 20.00 MΩ·cm 溫度：?30.0 ～ +130.0 ℃
分辨率	電導率：0.01 μS/cm 電阻率：0.01 MΩ·cm 溫度：0.1 ℃
精度	電導率：±1% ±1 digit 電阻率：±1% ±1 digit 溫度：±0.2 ℃ ±1 digit
溫度補償	自動補償（Pt1000 或 NTC30K 可選）；手動補償（可設固定值）
溫度系數	線性（0.00～40.00%）及非線性補償模式
工作/儲存溫度	工作：0 ～ 50 ℃；儲存：?20 ～ 70 ℃
顯示屏	背光式大型LCM圖文液晶屏
模擬輸出	EC-4310：兩路隔離式 0/4～20 mA（可分別對應電導率/電阻率、溫度） EC-4310RS：一路隔離式 0/4～20 mA（電導率/電阻率）
數字輸出	EC-4310RS 專屬：RS-485 接口，支持 Modbus RTU 協議
繼電器輸出	兩組 ON/OFF 控制輸出（240 VAC，0.5 A），高低限值與遲滯可編程
清洗控制	一組清洗接點輸出（ON：0～99 分 59 秒；OFF：0～999 小時 59 分；240 VAC，0.5 A）
電源輸入	AC 100～240 V，50/60 Hz
安裝方式	盤面安裝（開孔138×138 mm）、墻面安裝、Φ50～Φ114 mm 圓管柱安裝
外形尺寸	144 mm（H）×144 mm（W）×110 mm（D）
防護等級	IP65
重量	約 0.8 kg

應用行業

廣泛適用于以下領域及系統：

水處理工程：反滲透（RO）、超純水、純水、循環冷卻水、鍋爐給水/補給水；
工業制程監控：電子半導體、電鍍、化工、食品飲料、生物制藥、光伏、鋰電池制造等對水質電導/電阻有嚴控要求的行業；
過程自動化系統：作為核心傳感單元接入DCS、PLC或SCADA系統，實現連續在線水質監測與閉環控制。

安裝條件

環境要求：安裝場所應通風良好、無強腐蝕性氣體、無持續劇烈震動；避免陽光直射及雨水直接沖淋（雖達IP65，仍建議加裝遮雨罩用于戶外長期暴露場景）；
安裝方式適配：
- 盤裝：需在控制柜面板開 138×138 mm 方孔，配合卡扣固定；

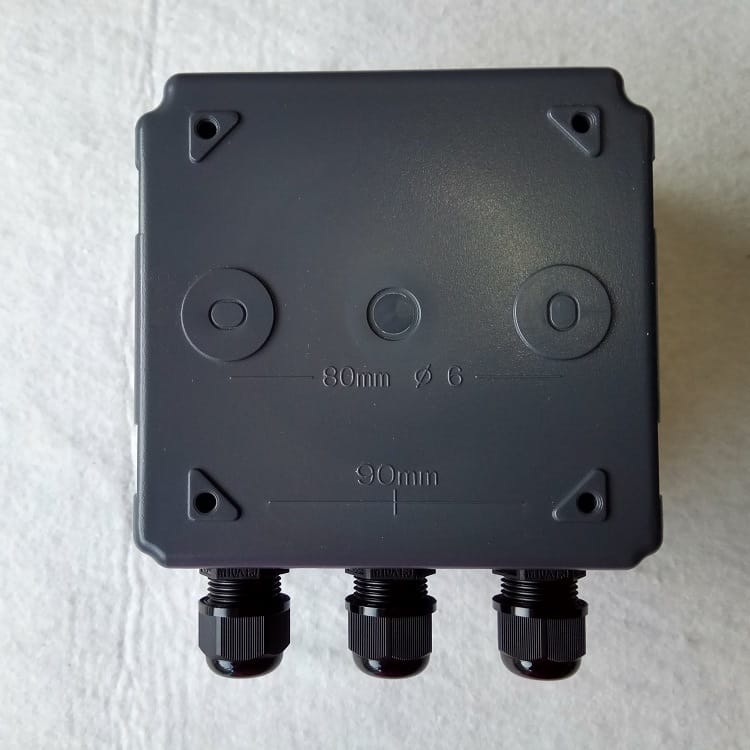

- 壁掛：利用背部安裝支架，確保水平且散熱空間≥50 mm；
- 管柱安裝：適配外徑Φ50～Φ114 mm 圓形立柱，使用配套抱箍緊固；
接線要求：模擬輸出、RS-485、繼電器及電源端子須按說明書區分屏蔽與接地，強弱電布線分離，RS-485 通訊線推薦使用雙絞屏蔽線（≤1200 m）；
傳感器匹配：須根據介質電導特性選擇合適電極類型（二/四極式或電阻率電極）及電極常數，并正確設置儀表內電極系數與溫度補償參數。

注意事項

首次上電前務必確認電源規格（AC 100～240 V）及接線極性，嚴禁接入直流或超壓電源；
電極安裝須確保感測區完全浸沒于被測液中，避免氣泡附著或沉積物覆蓋；
定期執行標準溶液校正（建議每7～30天一次，視工況而定），校正后須保存并核查“末次校正信息”；
清洗功能僅適用于配套自動清洗裝置，啟用前應確認清洗液兼容性及電磁閥動作正常；
RS-485 通訊調試時，需統一設置地址、波特率（默認9600）、數據位、停止位及校驗方式，避免總線沖突；
長期停用時，建議斷開電源，電極取下洗凈并濕法保存（3.3 mol/L KCl溶液）；
密碼管理須由專人保管，出廠默認密碼請在首次設定后及時修改；
儀表內部無用戶可維修部件，故障請勿自行拆機，應聯系上泰授權技術服務支持。

undefined

undefined

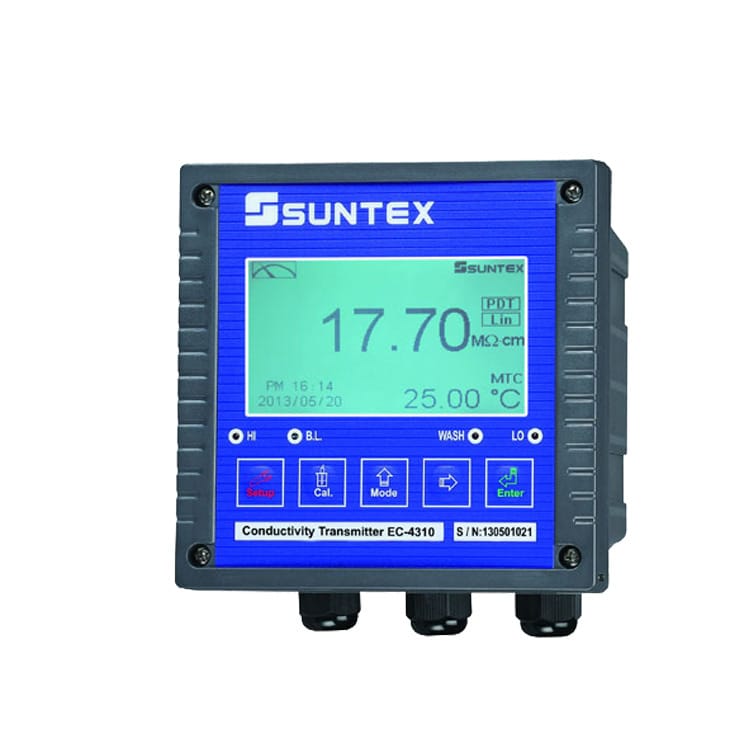

智能型電導率/電阻率變送器 EC-4310 EC-4310RS特性：

■ 144x 144 微電腦智能型設計電導率/電阻率變送器

■ 具中英文操作界面

■ 戶外防水型設計適合墻面、盤面、圓管安裝方式

■ 大型圖像LCM 顯示屏，具感應式背光設定功能

■ 圖文顯示符號清洗具流程指引容易操作

■ 電極系數0.008~19.99 cm-1 可調

■ 可選擇使用二極式/四極式電導度或比電阻電極

■ 線性及非線性溫度系數補償

■ 具手動/自動校正、溫度補償功能及末次校正信息

■ 密碼鎖及組合鍵進入設定、校正模式設計，增強防護

■ EC-4310 具兩路0/4~20mA 對應電導率/電阻率、Temp.

電導率儀EC-4310RS其他功能：

■ 具一路0/4～20mA 輸出以及RS-485 界面輸出

■ 可數字顯示以及圖表顯示實時曲線、歷史曲線等

■ 具50 組事件記錄功能，載錄報警、停電、校正…等信息

電導率儀EC-4310應用：

電導率儀EC-4310廣泛應用于 RO、超純水、冷卻水、鍋爐水、工業制程及水處理等水質監控

電導率儀EC-4310技術參數：

■ 測量范圍：
電導率： 0.00μs/cm ～200.0 mS/cm 手動或
自動范圍選擇
電阻率： 0.00 MΩ.cm ～20.00 MΩ.cm
Temp.： -30.0～130.0℃
■ 分辨率：
電導度： 0.01μs/cm
比電阻： 0.01 MΩ.cm
Temp.： 0.1℃
■ 度
電導率： 1% ± 1Digit
電阻率： 1% ± 1Digit
Temp.： 0.2℃±1 Digit
■ 溫度補償
自動溫度補償： Pt1000 或NTC30K 可選擇
手動溫度補償：手動設定
■ 電極系數：0.01, 0.05, 0.1, 0.5, 10.0cm-1
固定
0.008～19.99 cm-1 可調
■ 溫度系數：線性（0.00～40.00%）及非線性補償
■ 工作溫度： 0℃～50℃
■ 儲存溫度: -20～70℃
■ 顯示屏：背光式大型LCM 圖文顯示

■ 模擬輸出： EC-4310
兩路隔離式0/4～20mA 輸出
可對應電導率/電阻率、Temp.設定
EC-4310RS
一路隔離式0/4～20mA 輸出
可對應電導率/電阻率設定
■ 數位輸出： RS-485 Modbus 標準通訊協議
(EC-4310RS only)
■ 繼電器輸出：高低點、遲滯值程序設定，
兩組ON/OFF 輸出，
240VAC 耐電流0.5安培
■ 清洗接點： ON 0~99 分59 秒
OFF 0~999 小時59 分
一組ON/OFF 輸出
240VAC 耐電流0.5安培
■ 電源輸入： 100~240VAC，50/60Hz
■ 安裝方式：盤面安裝、墻面安裝、管柱安裝
■ 儀表尺寸： 144mm×144mm×110mm（H×W×D）
■ 挖孔尺寸： 138mm×138mm （H×W）
■ 保護等級： IP65
■ 重量： 0.8Kg
