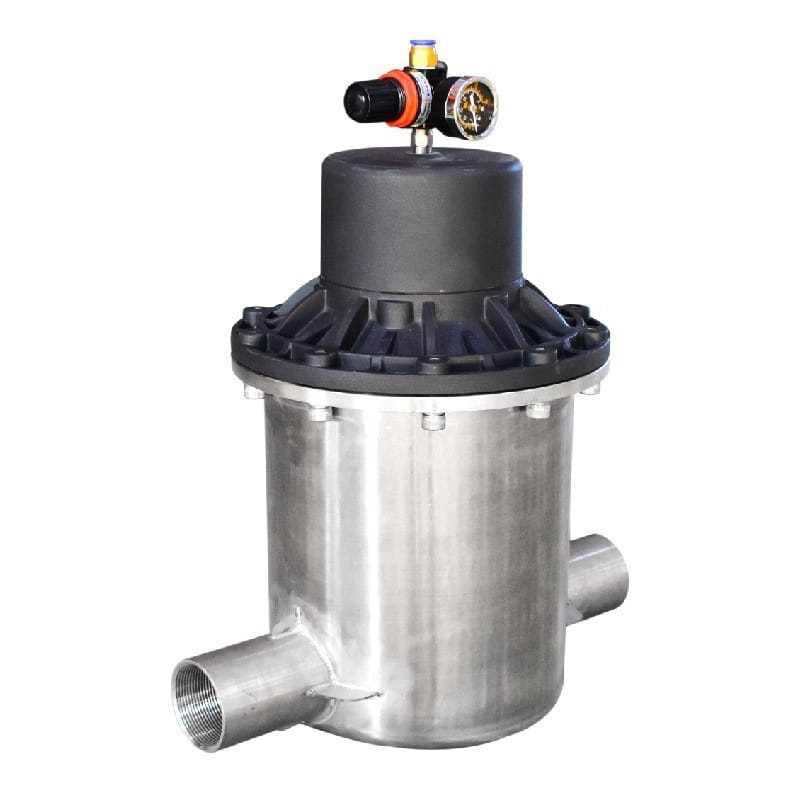

邊鋒固德 GDM-40 脈沖阻尼器產品說明書

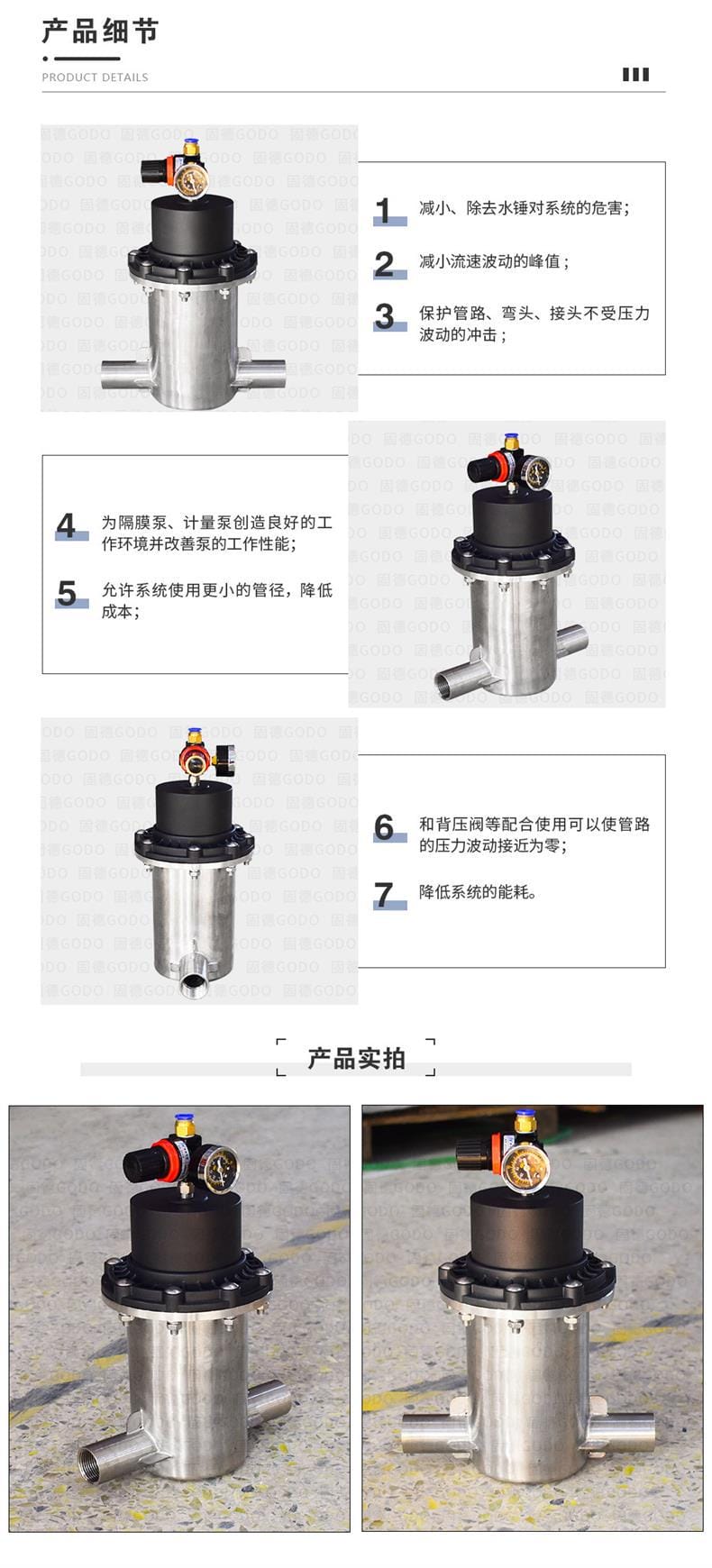

核心特點
- 卓越品質：具備大流量、大功率、大壓力耐受能力，八大特色品質保證。
- 耐用性強：耐酸堿腐蝕，使用壽命長，抗腐蝕性能優異。
- 運行穩定：氣流平穩，聲音小，顯著改善工作環境。
- 系統保護：有效減小水錘危害及流速波動峰值，保護管路彎頭接頭。
- 節能降本：允許使用更小管徑降低成本，配合背壓閥可使壓力波動接近零，降低能耗。
- 性能優化：為隔膜泵、計量泵創造良好的工作環境并改善泵的工作性能。
技術參數
型號規格
- 產品名稱：脈沖阻尼器
- 品牌：邊鋒固德
- 型號系列：GDM-40 / GDM240
- 適用泵型：隔膜泵、計量泵附件
- 主要功能：改善工作環境，穩定壓力流量
材質選擇
過流部件材質
| 材質類型 |
代號 |
材質類型 |
代號 |
| 鑄鋼 |
G |
塑料 PP 聚丙烯 |
S |
| 球鐵 |
Q |
不銹鋼 304 |
P |
| 鋁合金 |
L |
不銹鋼 316 |
P316 |
| 氟塑料 |
F |
不銹鋼 316L |
P316L |
| 四氟 |
T |
- |
- |
隔膜材料
| 材質類型 |
代號 |
材質類型 |
代號 |
| 丁腈 |
D |
三元乙丙 + 特氟龍 |
T |
| 三元乙丙 |
A |
三元乙丙 + 超特氟龍 |
N |
| 聚醚 |
M |
聚醚 + 特氟龍 |
K |
| 特氟龍 |
T |
聚醚 + 超特氟龍 |
H |
| 超特氟龍 |
N |
- |
- |
應用行業
基于其耐酸堿、耐腐蝕及適應大壓力的特性，本產品廣泛應用于以下行業：
- 化工行業：酸堿液輸送、反應系統緩沖。
- 水處理行業：加藥系統、污水處理。
- 制藥行業：無菌流體輸送、精密計量。
- 食品行業：食品飲料加工中的流體穩定輸送。
- 環保工程：廢氣廢水處理系統。
- 機械制造：各類流體輸送系統的壓力穩定裝置。

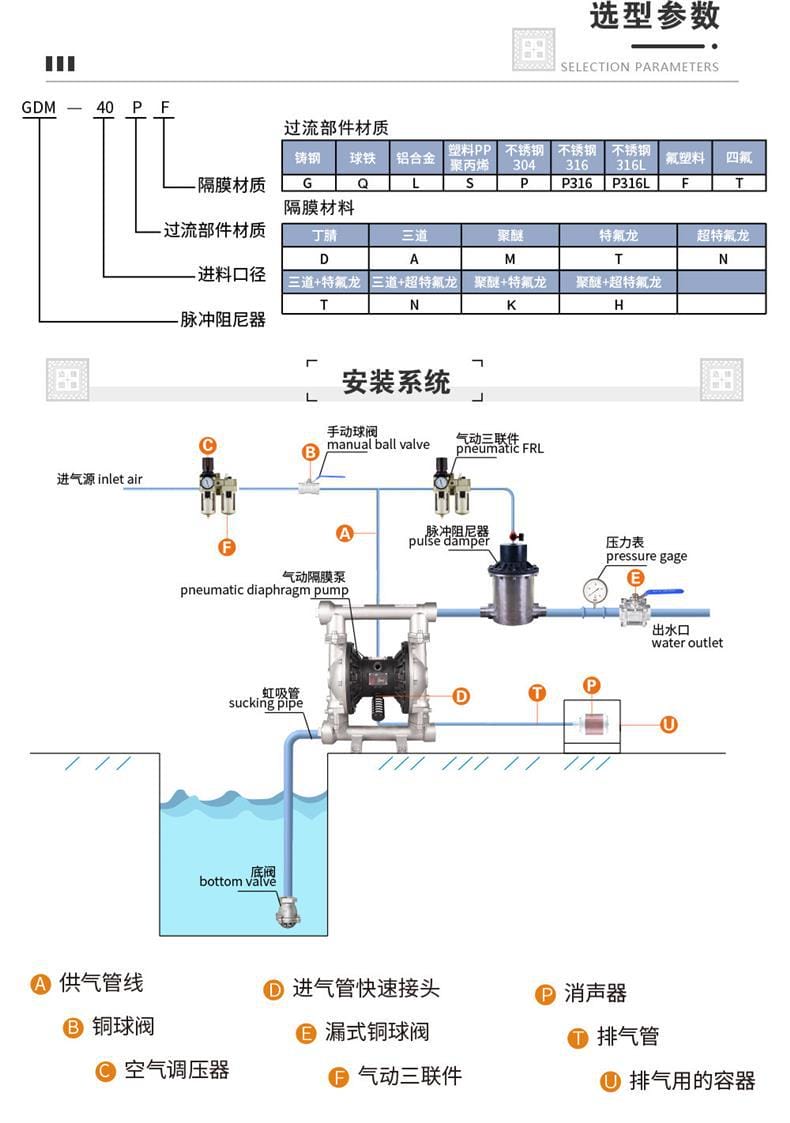

安裝條件
為確保系統正常運行，需滿足以下安裝配置要求：
- 管路連接：需配備手動球閥、氣動三聯件、壓力表及底閥。
- 氣源要求：提供穩定的進氣源（A），建議配置空氣調壓器（C）及消聲器。
- 系統組件布局：
- 進氣源 (A) -> 氣動三聯件 (F) -> 氣動隔膜泵 (E)
- 脈沖阻尼器 (F/P) 安裝于泵出口或關鍵節點。
- 配置虹吸管 (D)、出水口 (P)。
- 排氣系統：包含排氣管 (T) 及排氣用容器 (U)。

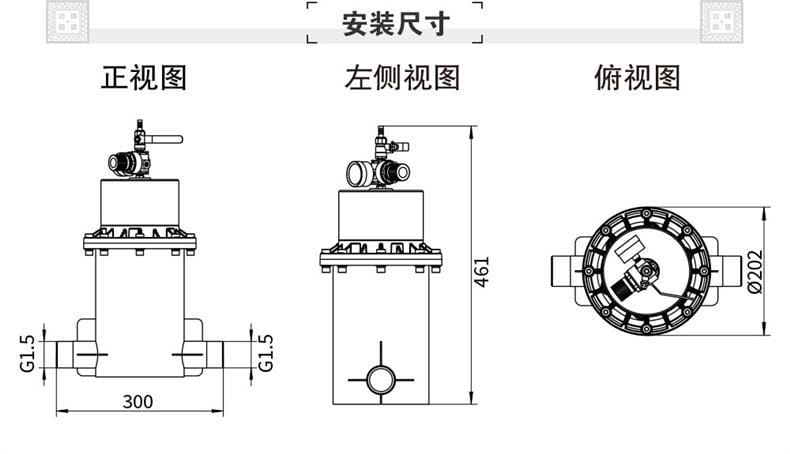

- 空間預留：需預留正視圖、左側視圖及俯視圖所示的安裝空間（參考尺寸約 300mm 系列）。
- 配件清單：含銅球閥、漏式銅球閥、快速接頭等標準配件。
注意事項
- 材質匹配：請根據輸送介質的化學性質選擇合適的過流部件及隔膜材質，避免腐蝕損壞。
- 壓力監測：安裝時需確保系統壓力在設備額定范圍內，定期校準壓力表。
- 定期維護：定期檢查隔膜狀態及緊固件松動情況，及時更換老化部件。
- 安全操作：系統運行時嚴禁帶壓拆卸，檢修前務必切斷氣源并泄壓。
- 環境要求：避免在極端溫度或強振動環境下長期超負荷運行。
- 配套使用：建議與背壓閥等配合使用以達到最佳穩壓效果。
