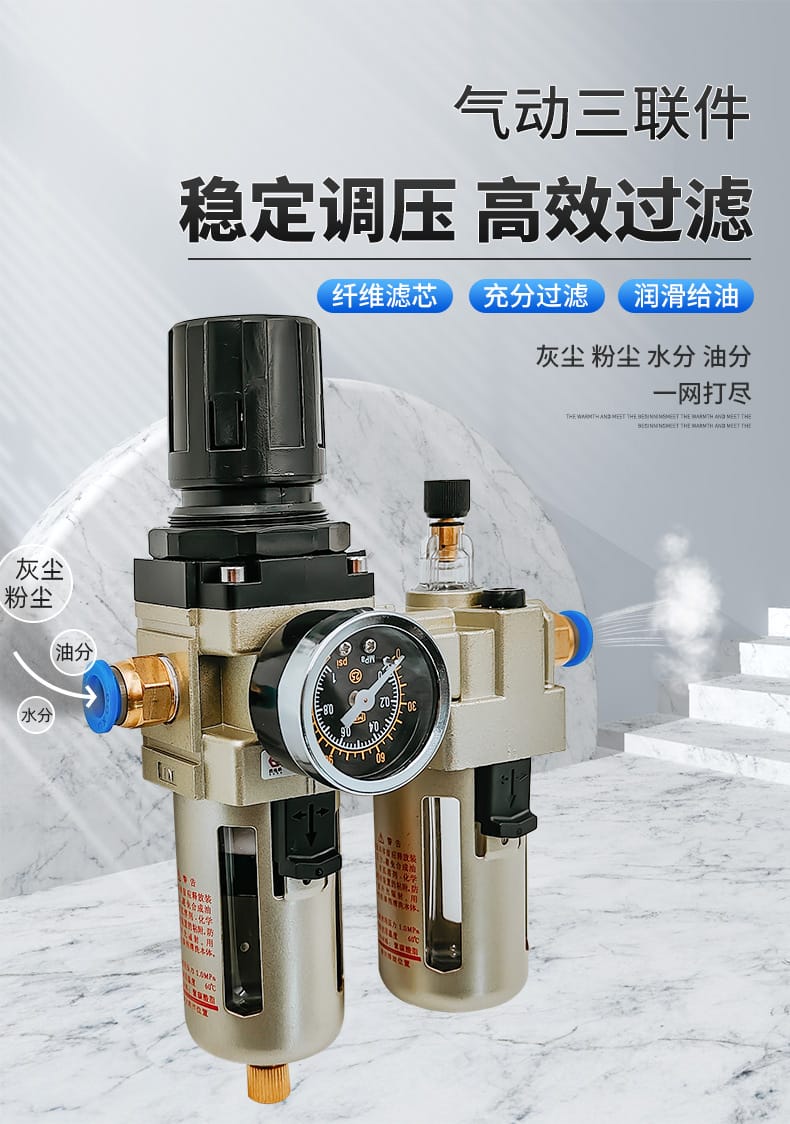

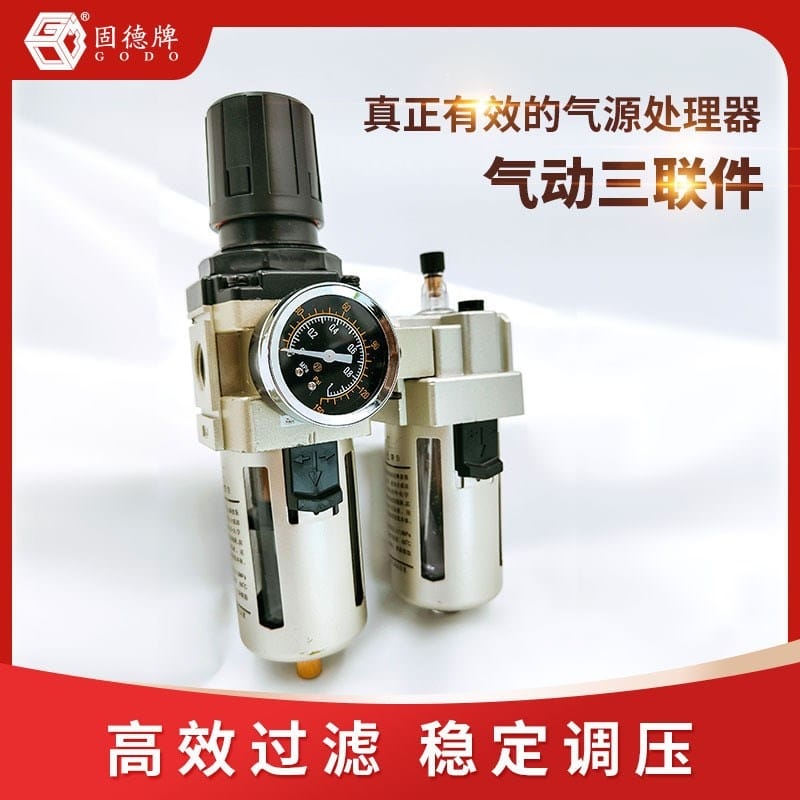

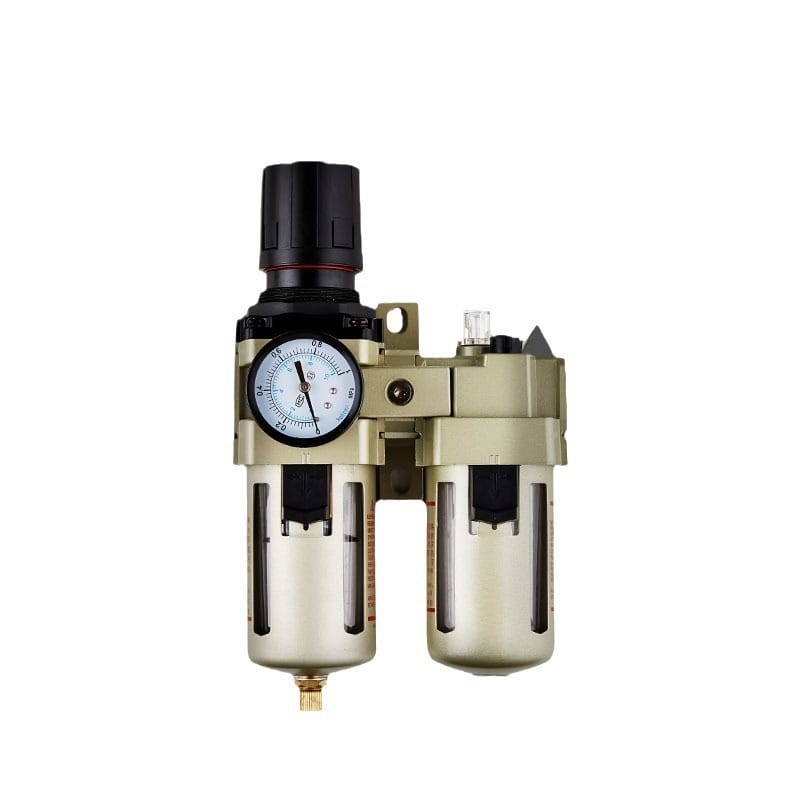

邊鋒固德氣動三聯件產品規格書
核心特點
- 高效過濾：采用 5μm 纖維濾芯，充分過濾空氣中的水分、油分、灰塵及雜質，精度約為發絲的 1/16。

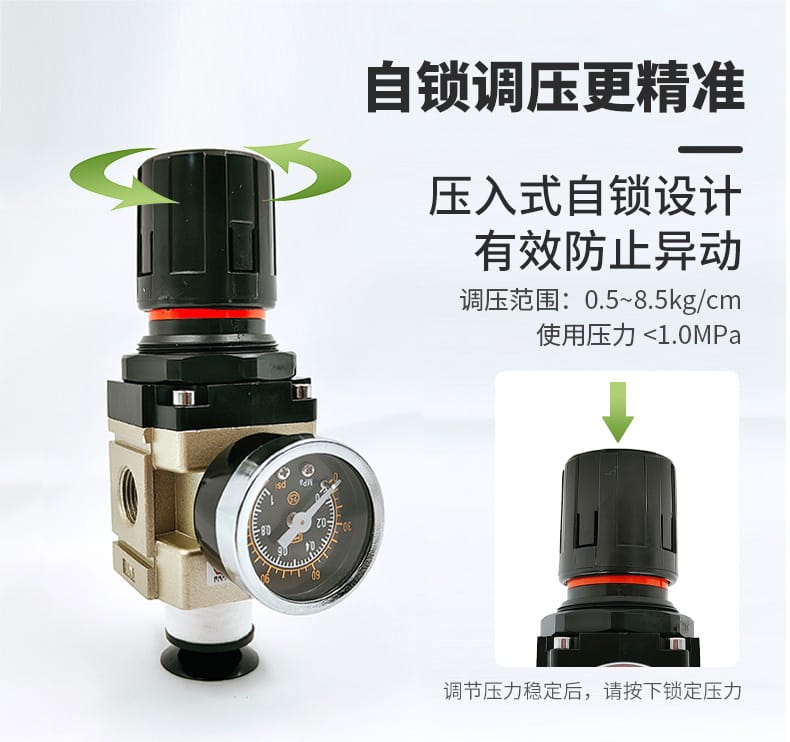

- 精準調壓：配備壓入式自鎖設計，有效防止異動，實現穩定自鎖與精準壓力調節。

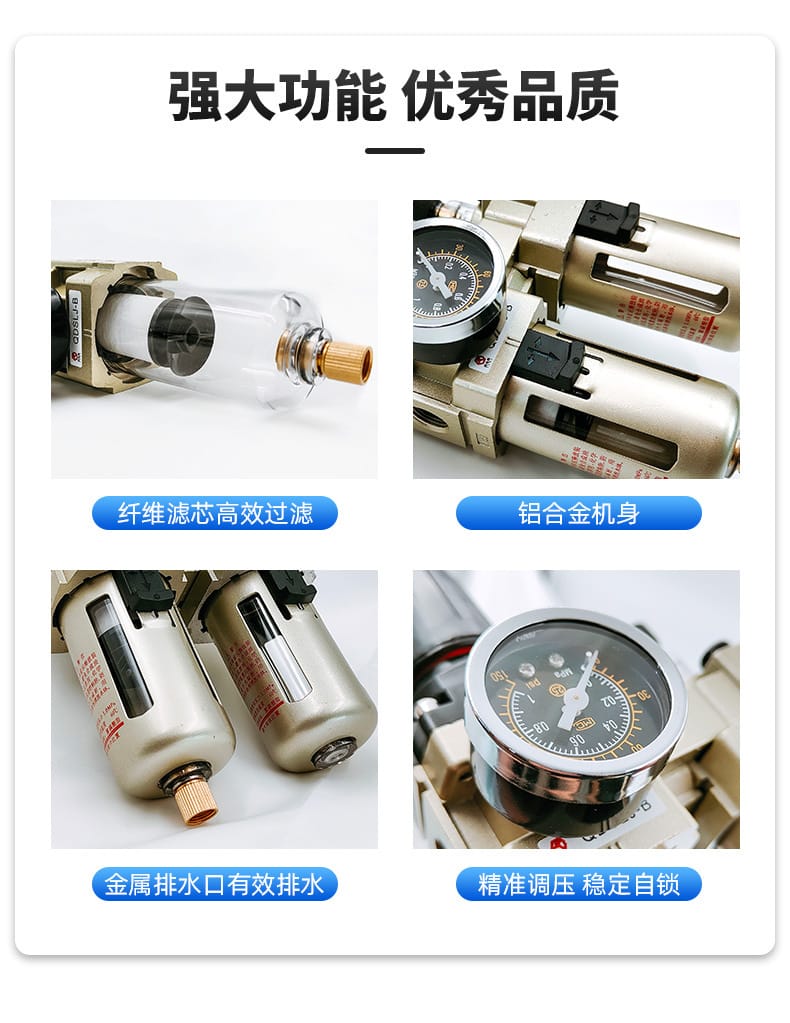

- 優質材質：鋁合金機身耐腐蝕，搭配金屬排水口，確保有效排水。

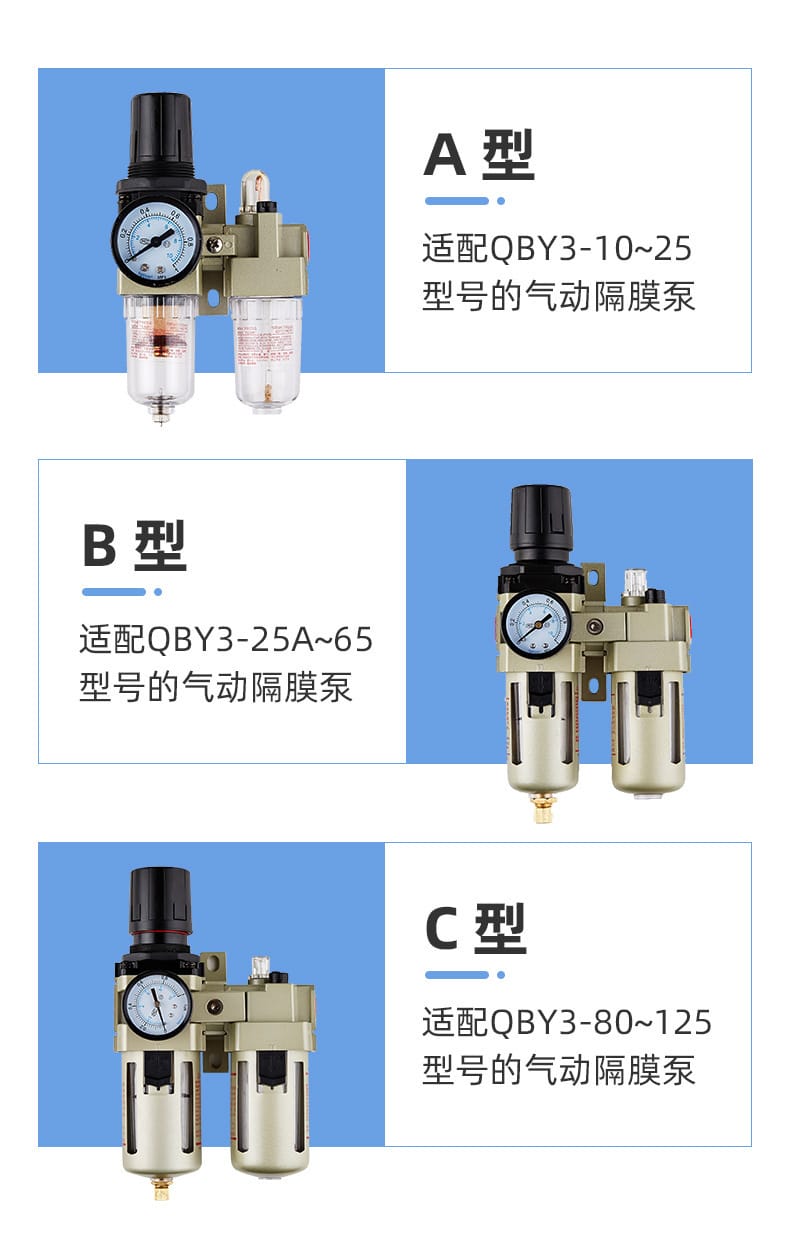

- 廣泛適配：提供 A/B/C 三種型號，分別適配不同口徑的 QBY3 系列氣動隔膜泵。
- 安全保護：有效解決壓縮空氣含水、油、雜質對設備造成的危害，降低燃爆與腐蝕風險。

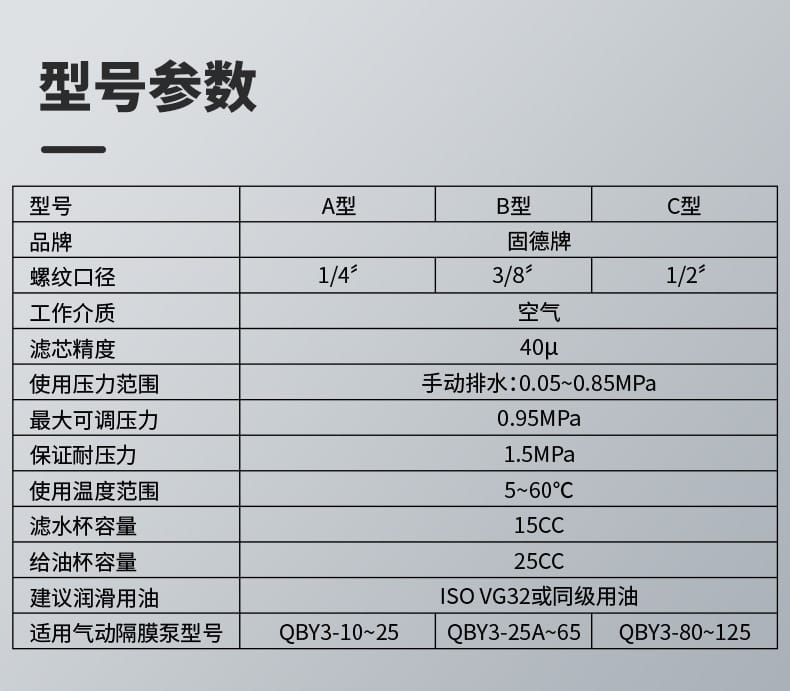

技術參數
| 參數項 |
A 型 |
B 型 |
C 型 |
| 品牌 |
固德牌 |
固德牌 |
固德牌 |
| 螺紋口徑 |
1/4" |
3/8" |
1/2" |
| 工作介質 |
空氣 |
空氣 |
空氣 |
| 濾芯精度 |
5μm |
5μm |
5μm |
| 使用壓力范圍 |
0.05~0.85 MPa |
0.05~0.85 MPa |
0.05~0.85 MPa |
| 最大可調壓力 |
0.95 MPa |
0.95 MPa |
0.95 MPa |
| 保證耐壓力 |
1.5 MPa |
1.5 MPa |
1.5 MPa |
| 使用溫度范圍 |
5~60℃ |
5~60℃ |
5~60℃ |
| 濾水杯容量 |
15 CC |
15 CC |
15 CC |
| 給油杯容量 |
25 CC |
25 CC |
25 CC |
| 建議潤滑用油 |
ISO VG32 或同級 |
ISO VG32 或同級 |
ISO VG32 或同級 |
| 適用隔膜泵型號 |
QBY3-10~25 |
QBY3-25A~65 |
QBY3-80~125 |
應用行業
本產品作為氣動隔膜泵的關鍵輔助配件，廣泛應用于以下行業的氣動系統：
- 化工行業：處理腐蝕性、易燃性化學液體的輸送系統。
- 制藥行業：對潔凈度有較高要求的藥液傳輸環節。
- 食品飲料：食品加工過程中的物料泵送與清洗系統。
- 噴涂涂裝：噴漆設備的氣源凈化與穩壓控制。
- 環保水處理：污水處理廠污泥脫水及藥劑投加系統。
安裝條件
- 氣源接入：必須連接干燥、潔凈的壓縮空氣源，且氣源壓力不得超過產品保證耐壓力。
- 安裝方位：建議垂直安裝，確保冷凝水能順利流入濾水杯并通過排水口排出。
- 接口匹配：根據實際管道需求選擇對應螺紋口徑（A 型 1/4"、B 型 3/8"、C 型 1/2"）。
- 環境溫度：安裝現場環境溫度應保持在 5~60℃之間，避免低溫結冰或高溫老化。
- 前后順序：通常安裝在空壓機出口與氣動設備（如隔膜泵）之間，作為前端保護。
注意事項
- 定期排水：壓縮空氣中的水汽在低溫下易凝結成冰導致冰堵，需定期檢查并手動排出濾水杯積水。

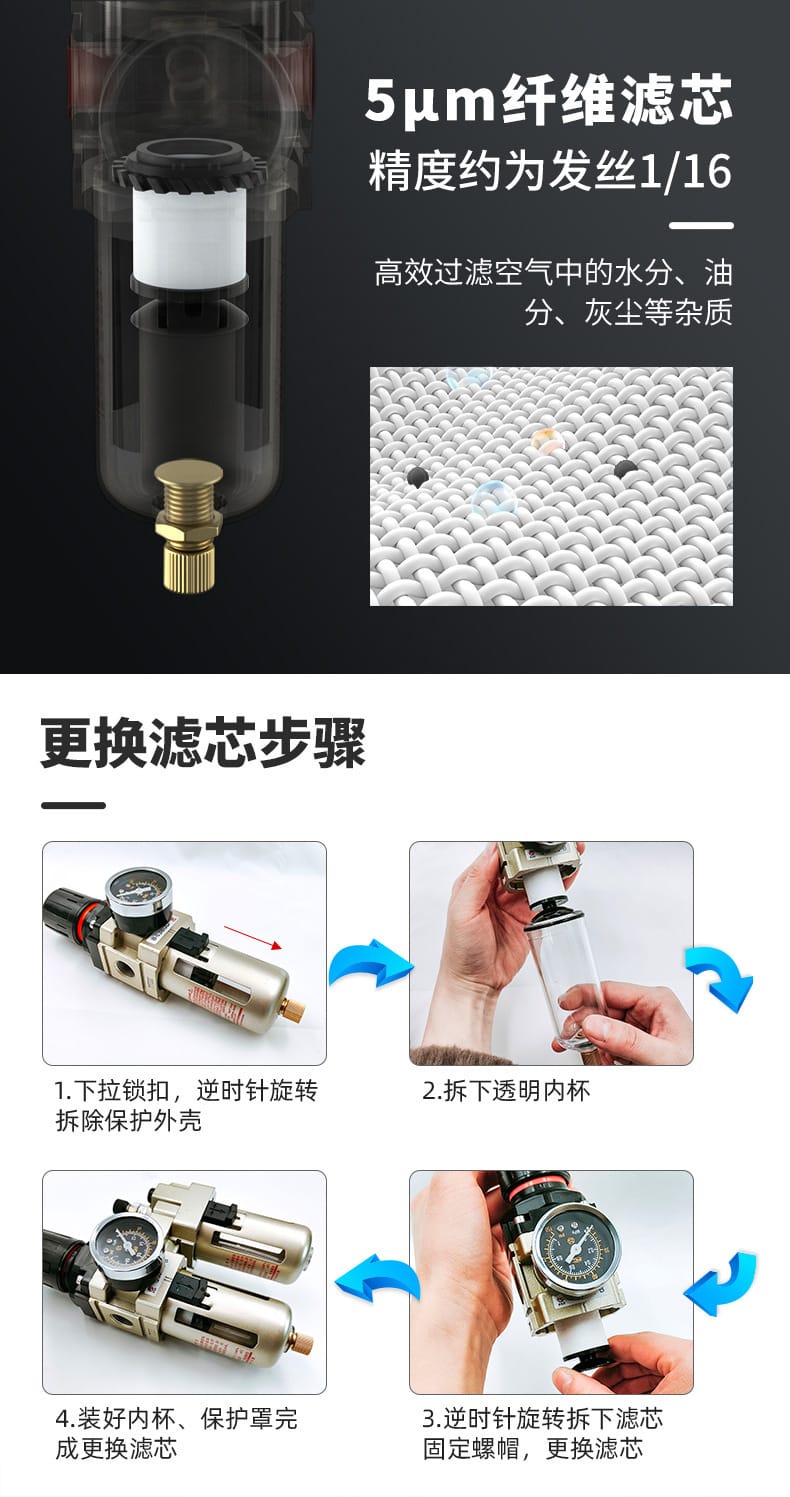

- 濾芯維護：當流動阻力增大或發現粉塵超標時，應及時更換濾芯。更換步驟如下：
- 下拉鎖扣，逆時針旋轉拆下透明內杯。
- 拆除保護外殼頭，逆時針旋轉拆下舊濾芯。
- 裝入新濾芯，固定螺帽。
- 裝好內杯及保護罩，復位鎖扣。
- 潤滑油管理：高濕熱環境與變質油份會加劇腐蝕，請定期補充 ISO VG32 或同級潤滑油，避免油蒸汽聚集形成易燃物。
- 壓力限制：嚴禁超壓使用，最大工作壓力<1.0MPa，最高可調至 0.95MPa，保證耐壓 1.5MPa。
- 防堵塞警示：鐵銹屑會損壞密封圈并導致閥門卡死，若進氣端鐵銹屑超標，需增加前置過濾措施。
