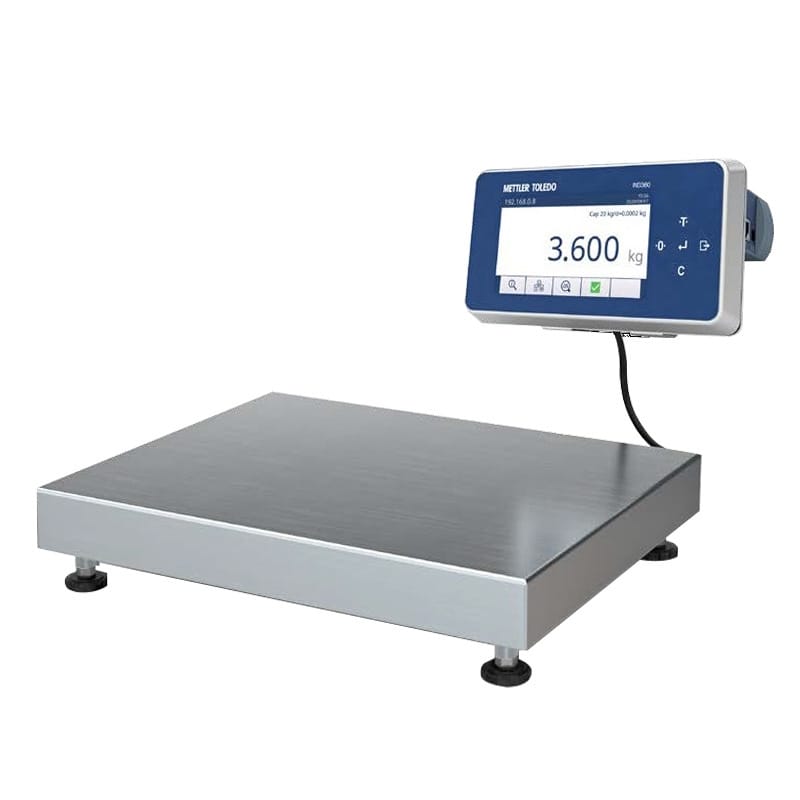

梅特勒托利多 BBA360 不銹鋼集成型臺秤（METTLER TOLEDO BBA360）
核心特點

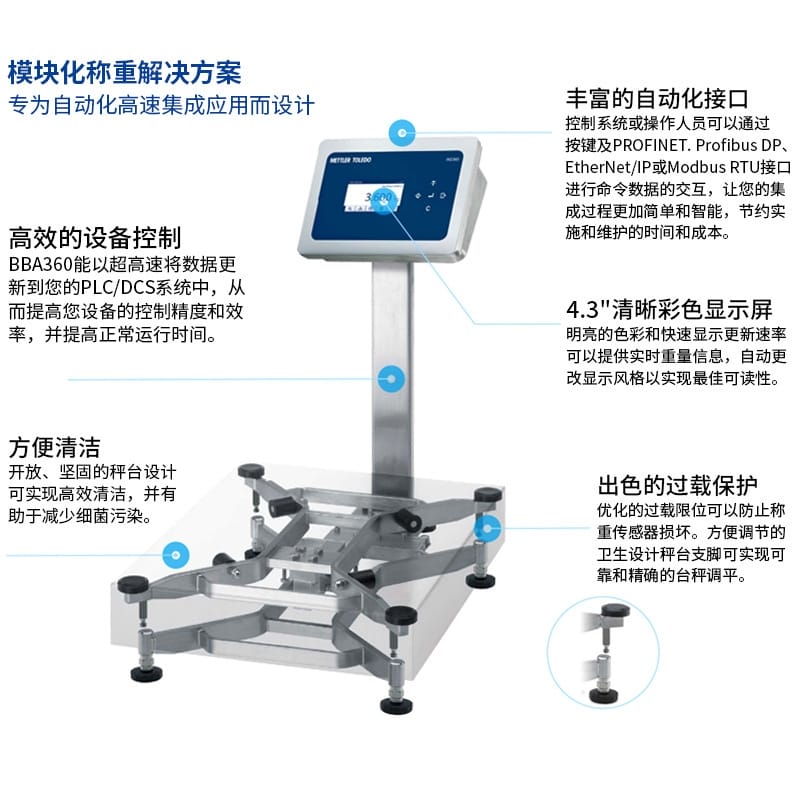

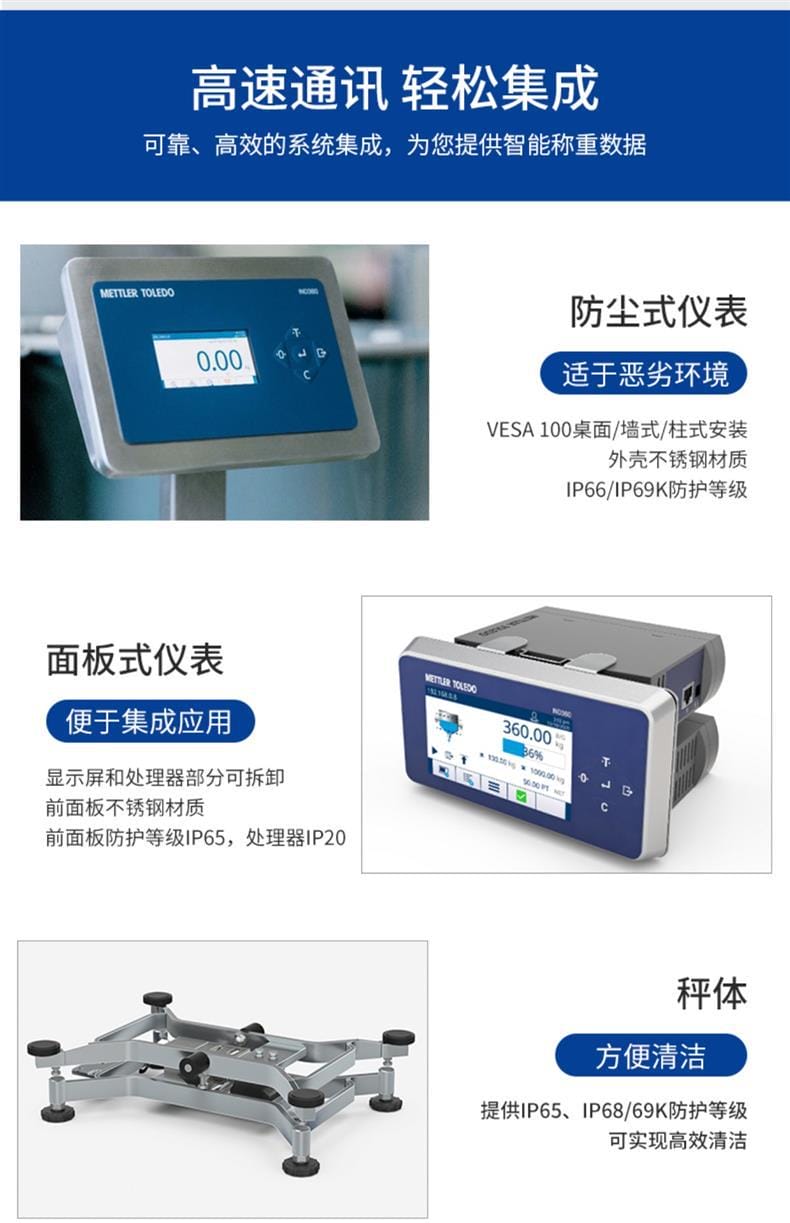

- 高速通訊，輕松集成：支持 PROFINET、Profibus DP、EtherNet/IP、Modbus RTU 等多種工業通信協議，實現與 PLC/DCS 系統的智能數據交互，提升系統集成效率。
- 堅固耐用，防護等級高：整秤采用不銹鋼 AISI304 材質，防塵式儀表達 IP66/IP69K 防護等級，適用于惡劣工業環境。

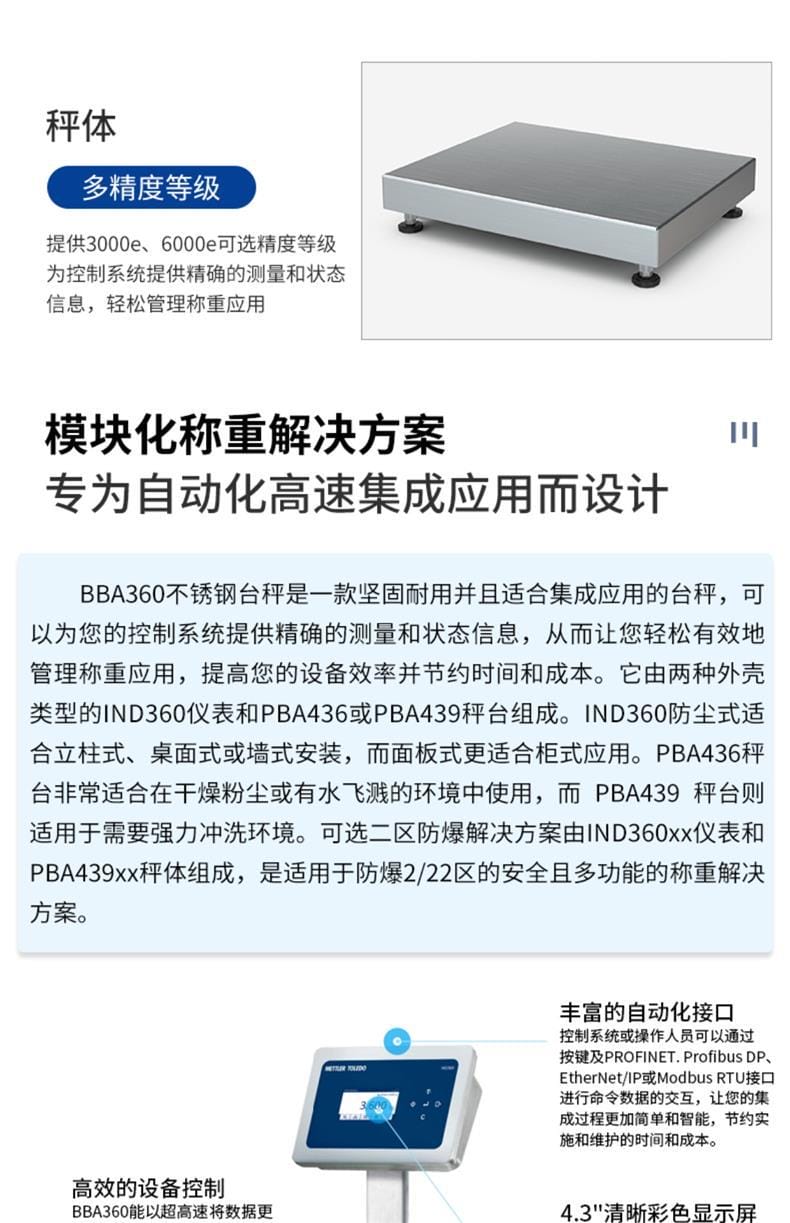

- 模塊化設計，靈活配置：由 IND360 儀表與 PBA436/PBA439 秤臺組合而成，適配不同應用場景（干燥、潮濕、沖洗、防爆等）。
- 高精度測量，多精度可選：提供 3000e 和 6000e 認證精度等級，滿足對稱重精度和控制系統的高要求。
- 便于清潔與維護：開放式的秤臺結構、可拆卸前面板設計，支持高效清洗，減少細菌污染風險，適合食品、制藥等行業。
- 人機交互友好：配備 4.3" 彩色 TFT 顯示屏，色彩明亮、刷新率高，支持自定義顯示風格，提升可讀性與操作體驗。
- 全球認證，安全合規：通過 OIML Class III 認證，部分型號符合防爆標準 Ex ec llB T4 Gc / Ex tc IIC T130℃ Dc，適用于 2/22 區危險區域。

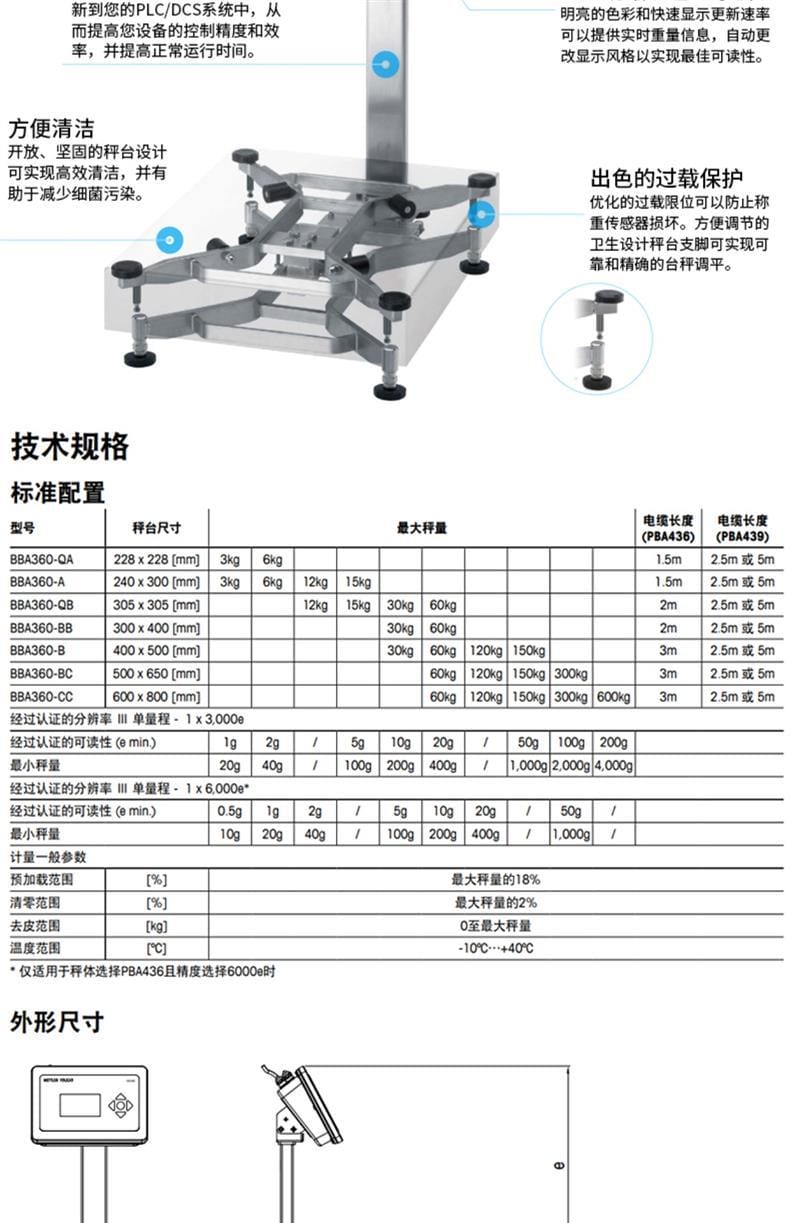

技術參數
標準配置（主要型號）
| 型號 |
秤臺尺寸 [mm] |
最大秤量 [kg] |
可選精度等級 |
最小秤量 (3000e) |
最小秤量 (6000e) |
| BBA360-QA |
228×228 |
3, 6 |
3000e / 6000e* |
20g / 10g |
— |
| BBA360-A |
240×300 |
3, 6, 12, 15 |
3000e / 6000e* |
20g / 10g |
— |
| BBA360-QB |
305×305 |
12, 15, 30, 60 |
3000e |
100g / 40g |
— |
| BBA360-BB |
300×400 |
30, 60 |
3000e |
400g |
— |
| BBA360-B |
400×500 |
30, 60, 120, 150 |
3000e |
400g |
— |
| BBA360-BC |
500×650 |
60, 120, 150, 300 |
3000e |
1,000g |
— |
| BBA360-CC |
600×800 |
60, 120, 150, 300, 600 |
3000e |
1,000g |
— |
*注：僅 PBA436 秤臺支持 6000e 精度；PBA439 支持 IP68/IP69K，適用于強力沖洗環境。

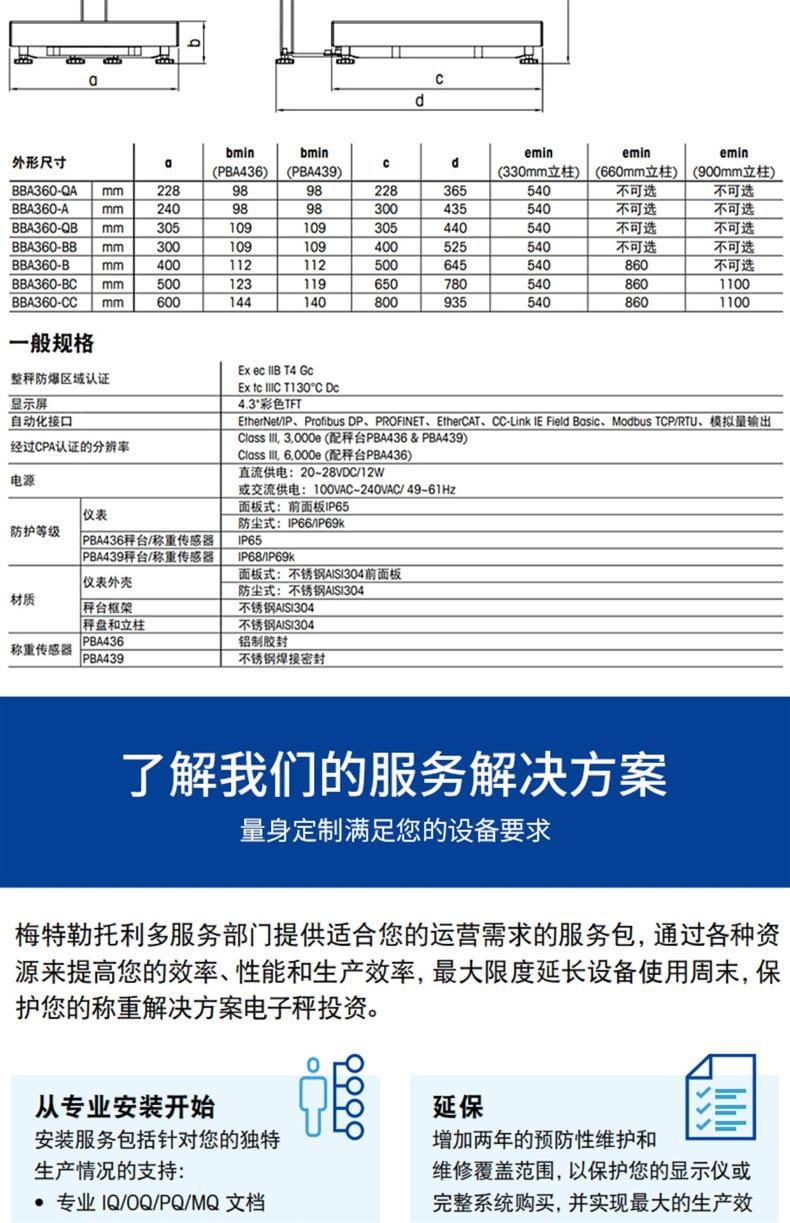

外形尺寸（單位：mm）
| 型號 |
a |
bmin (PBA436) |
bmin (PBA439) |
C |
d |
e_min (330mm立柱) |
e_min (660mm立柱) |
e_min (900mm立柱) |
| BBA360-QA |
228 |
98 |
98 |
228 |
365 |
540 |
不可選 |
不可選 |
| BBA360-A |
240 |
98 |
98 |
300 |
435 |
540 |
不可選 |
不可選 |
| BBA360-QB |
305 |
109 |
109 |
305 |
440 |
540 |
不可選 |
不可選 |
| BBA360-BB |
300 |
109 |
109 |
400 |
525 |
540 |
不可選 |
不可選 |
| BBA360-B |
400 |
112 |
112 |
500 |
645 |
540 |
860 |
不可選 |
| BBA360-BC |
500 |
123 |
119 |
650 |
780 |
540 |
860 |
1100 |
| BBA360-CC |
600 |
144 |
140 |
800 |
935 |
540 |
860 |
1100 |
一般規格
- 顯示屏：4.3" 彩色 TFT，高亮度，快速刷新
- 自動化接口：EtherNet/IP、PROFINET、Profibus DP、EtherCAT、CC-Link IE Field Basic、Modbus TCP/RTU、模擬量輸出
- 電源：
- 直流供電：20–28 VDC / 12W
- 交流供電：100–240 VAC / 49–61 Hz
- 防護等級：

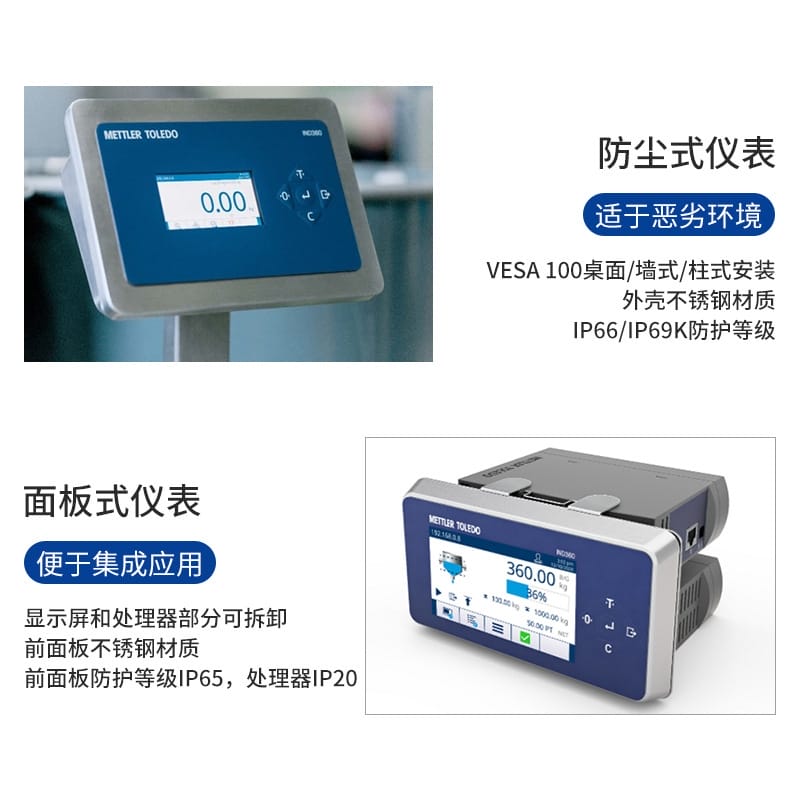

- 儀表（面板式）：前面板 IP65
- 儀表（防塵式）：IP66/IP69K

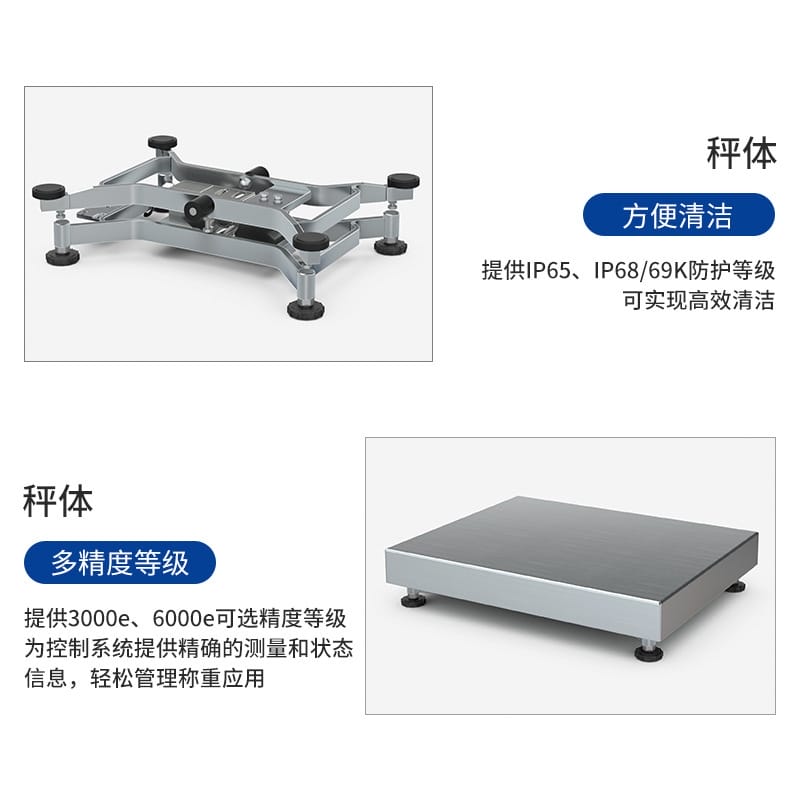

- PBA436 秤臺：IP65
- PBA439 秤臺：IP68/IP69K
- 材質：
- 儀表外殼：不銹鋼 AISI304
- 秤臺框架、秤盤、立柱：不銹鋼 AISI304
- 稱重傳感器：
- PBA436：鋁制膠封
- PBA439：不銹鋼焊接密封
- 計量參數：
- 預加載范圍：最大秤量的 18%
- 清零范圍：最大秤量的 2%
- 去皮范圍：0 至最大秤量
- 工作溫度：-10℃ … +40℃
- 安裝方式：VESA 100 標準，支持桌面、墻面、立柱安裝
應用行業
- 食品飲料：適用于需頻繁清洗、防止交叉污染的生產環境。
- 制藥與生物技術：符合 GMP 要求，支持 IQ/OQ/PQ 文檔服務，確保合規性。
- 化工與精細制造：適用于有腐蝕性或粉塵環境，具備高防護等級。
- 自動化生產線：高速數據傳輸支持實時控制，提升設備運行效率。
- 防爆區域應用：可選 Ex 認證型號，用于易燃易爆氣體或粉塵環境（Zone 2/22）。
安裝條件
- 環境溫度：-10℃ 至 +40℃，避免極端溫差導致冷凝。
- 安裝空間：根據型號預留足夠空間，特別是立柱安裝時需注意最小高度要求（如 540mm 起）。
- 安裝方式：
- 支持 VESA 100 接口，可用于桌面支架、壁掛或立柱固定。
- 面板式儀表適合嵌入控制柜使用。
- 電氣連接：
- 使用屏蔽電纜以減少電磁干擾。
- 推薦使用獨立電源回路，避免電壓波動影響稱重精度。
- 水平調節：秤臺配備可調支腳，必須在安裝后進行精確調平，確保稱重準確性。
- 防爆安裝：若用于危險區域，須由專業人員按 Ex 標準執行安裝，并完成防爆文檔備案。
注意事項
- 精度限制：6000e 高精度模式僅適用于 PBA436 秤臺，在選擇時請確認應用需求。
- 清潔規范：
- 清洗時禁止直接用水沖刷面板式儀表（僅前面板 IP65），建議使用濕布擦拭。
- PBA439 秤臺支持高壓沖洗，但仍應避免長時間浸泡。
- 傳感器保護：
- 禁止超載使用，優化的過載限位雖能提供一定保護，但長期超載仍會損壞傳感器。
- 避免劇烈沖擊或墜物打擊秤面。
- 通信配置：首次使用前需正確配置網絡參數（如 IP 地址、協議類型），確保與上位系統匹配。
- 定期校準：

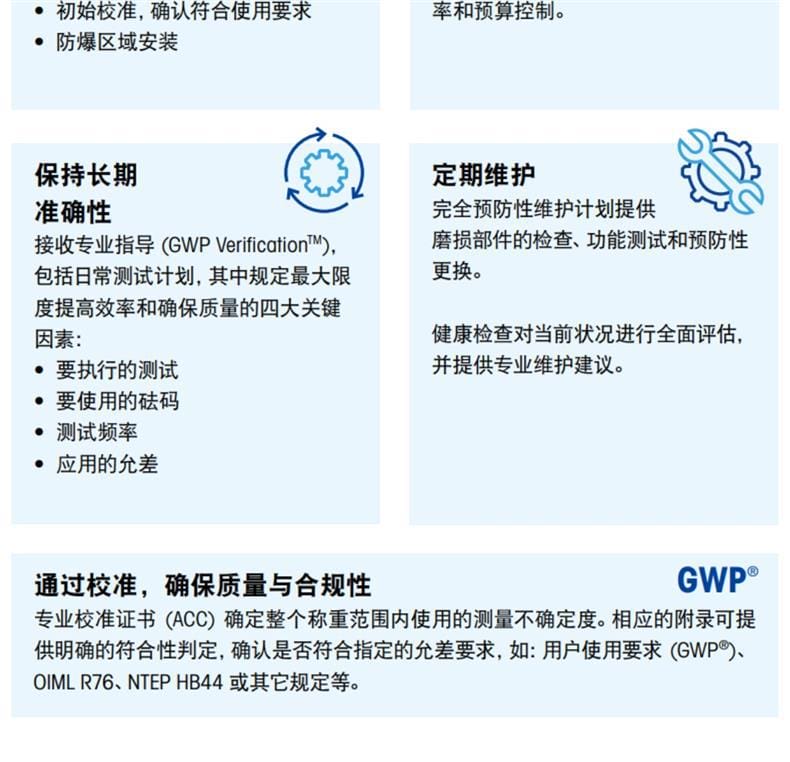

- 建議結合 GWP Verification? 方案制定日常測試計劃，包括測試頻率、砝碼選用、允差設定等。
- 使用專業校準證書（ACC）驗證測量不確定度，確保符合 OIML R76、NTEP HB44 等法規要求。
- 維護保養：
- 定期檢查連接件是否松動，尤其是振動較大的環境中。
- 執行預防性維護，更換磨損部件，延長設備壽命。
- 延保與服務：
- 推薦購買梅特勒托利多原廠服務包，包含初始校準、IQ/OQ/PQ 文檔、兩年延保及維修覆蓋，保障投資價值。
總結：梅特勒托利多 BBA360 不銹鋼集成型臺秤是一款專為工業自動化設計的高性能稱重解決方案，集高速通訊、高防護、高精度與易集成于一體，廣泛適用于食品、制藥、化工及智能制造領域。其模塊化架構和全球認證體系，使其成為現代工廠智能化升級的理想選擇。
