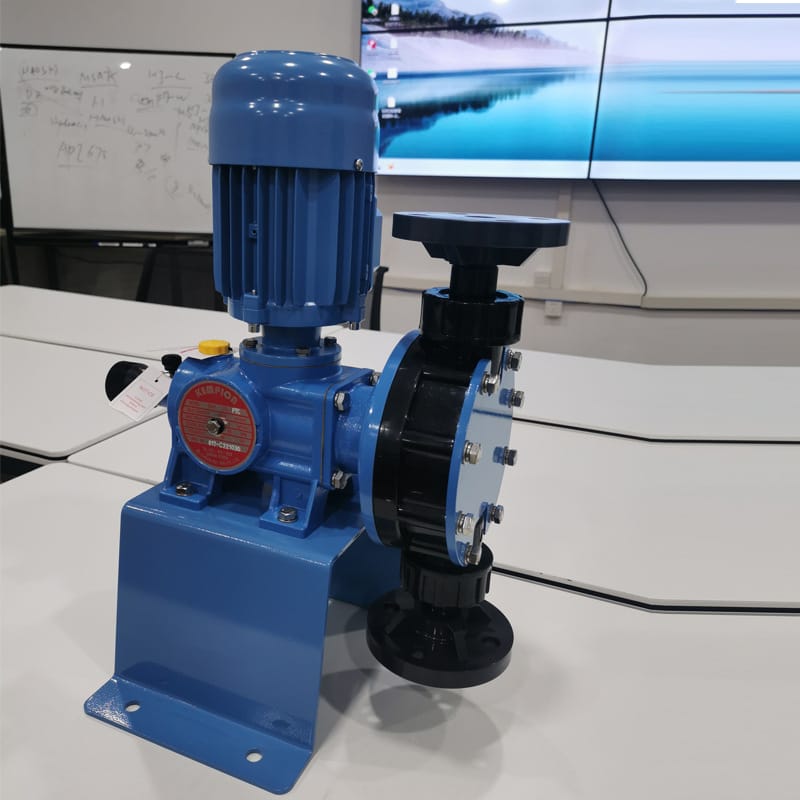

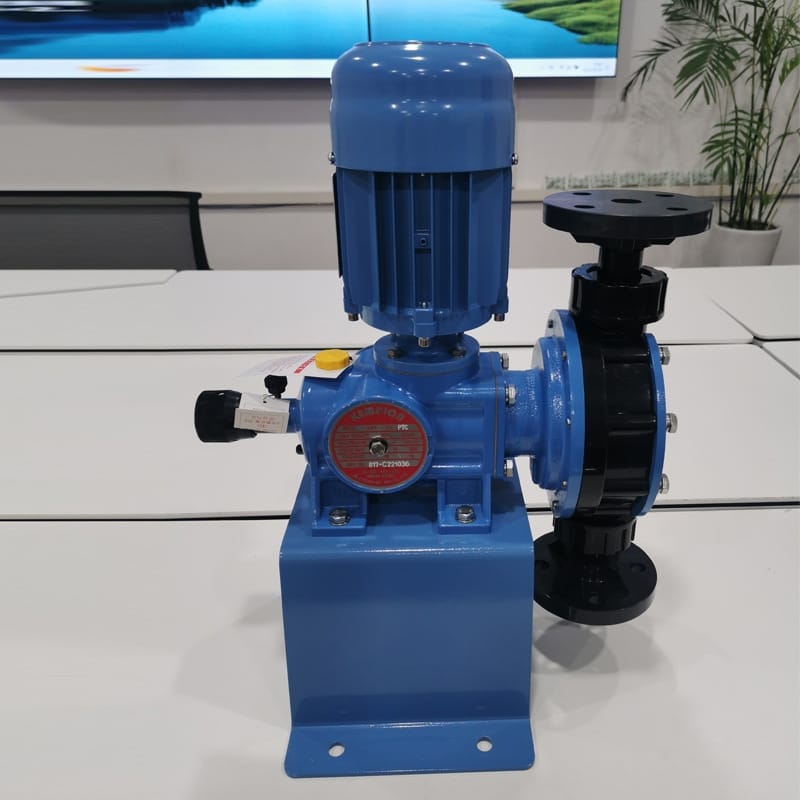

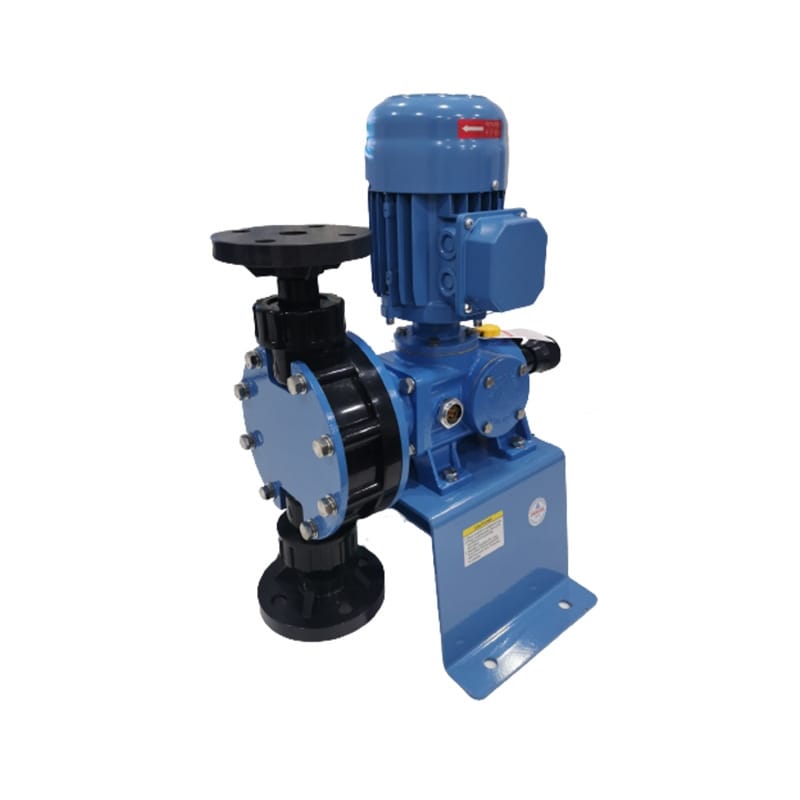

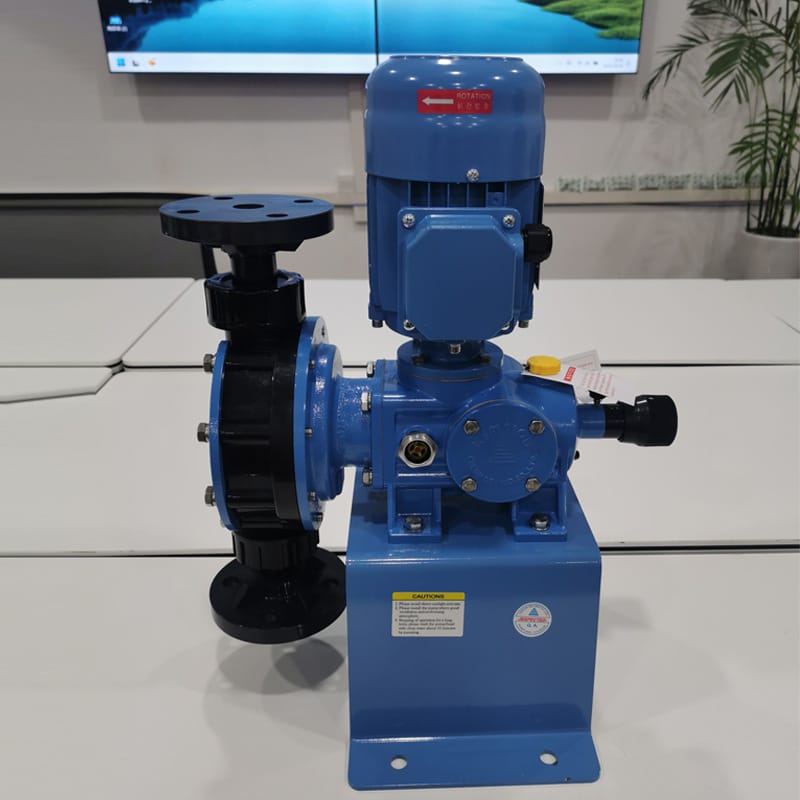

千世KDV系列機械隔膜計量泵產品說明

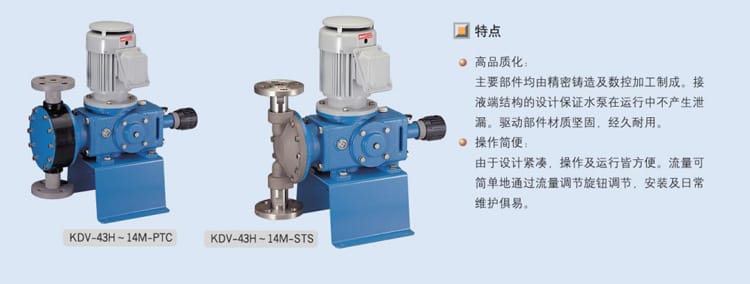

核心特點
- 高品質化：主要部件均由精密鑄造及數控加工制成，接液端結構設計保證水泵在運行中不產生泄漏。
- 堅固耐用：驅動部件材質堅固，經久耐用。
- 操作簡便：設計緊湊，流量可通過流量調節旋鈕簡單調節，安裝及日常維護便捷。

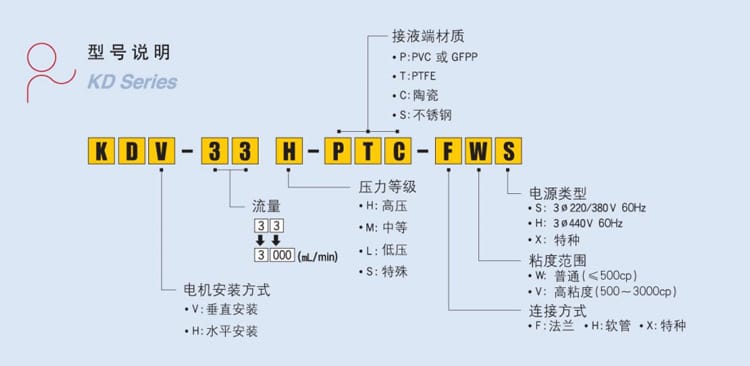

技術參數
| 參數名稱 |
描述 |
| 接液端材質 |
P: PVC 或 GFPP, T: PTFE, C: 陶瓷, S: 不銹鋼 |
| 壓力等級 |
H: 高壓, M: 中等, L: 低壓 |
| 粘度范圍 |
W: 普通(≤500cp), V: 高粘度(500~3000cp), S: 特殊 |
| 電機安裝方式 |
H: 水平安裝, V: 垂直安裝 |
| 連接方式 |
F: 法蘭, H: 軟管, X: 特種 |
| 流量范圍 |
1.2L/H - 2700L/H |
| 大壓力 |
3Bar - 10Bar |
| 沖程數 |
48 - 144 |
| 隔膜直徑 |
30mm - 250mm |
| 電機功率 |
0.2kW - 1.5kW |
| 重量 |
14kg - 100kg |

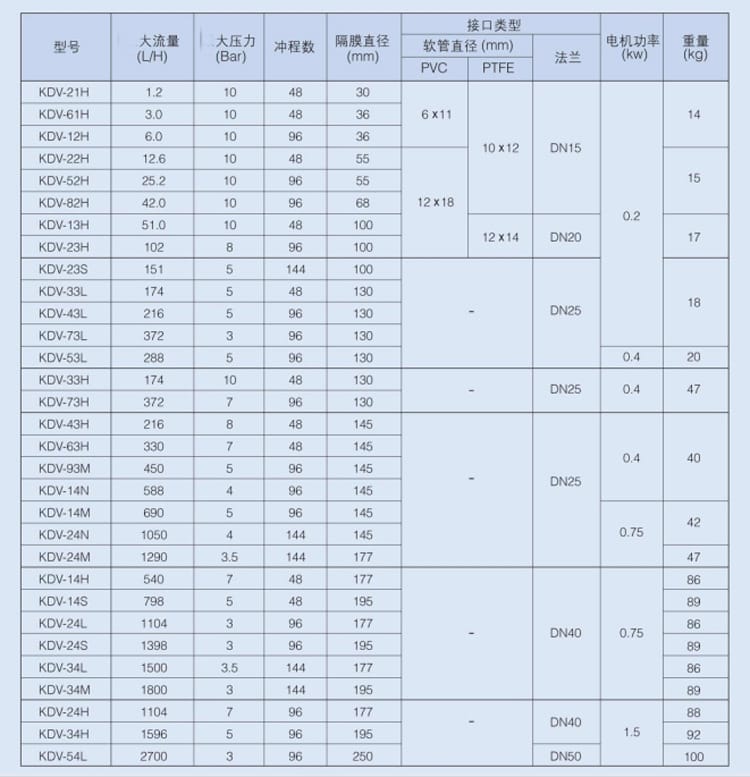

示例型號參數
| 型號 |
大流量(L/H) |
大壓力(Bar) |
沖程數 |
隔膜直徑 |
接口類型 |
電機功率(kW) |
重量 |
| KDV-21H |
1.2 |
10 |
48 |
30 |
軟管6X11 |
0.2 |
14 |
| KDV-61H |
3.0 |
10 |
48 |
36 |
軟管6X11 |
0.2 |
14 |
| KDV-12H |
6.0 |
10 |
96 |
36 |
軟管6X11 |
0.2 |
15 |
| KDV-22H |
12.6 |
10 |
48 |
55 |
軟管12x18 |
0.2 |
15 |
| KDV-54L |
2700 |
3 |
96 |
250 |
DN50 |
1.5 |
100 |
應用行業
千世KDV系列機械隔膜計量泵廣泛應用于以下行業：
- 化工行業
- 石油工業
- 水處理領域
- 制藥行業
- 食品加工
安裝條件
- 環境要求：確保安裝環境通風良好，避免陽光直射和高溫環境。
- 電源配置：根據設備需求配置合適的電源（如220V/380V，50Hz/60Hz）。
- 基礎固定：安裝時需確保設備穩固，避免振動對泵體造成損壞。
- 管道連接：進出口管道連接需嚴格按照說明書進行，避免因連接不當導致泄漏或損壞。
注意事項
- 定期檢查：定期檢查泵體、管道及接頭的密封性，確保無泄漏現象。
- 潤滑保養：根據使用頻率，定期對驅動部件進行潤滑保養，延長使用壽命。
- 介質特性：使用前確認介質的化學性質與泵體材質兼容，避免腐蝕或損壞。
- 操作規范：嚴格按照操作手冊進行啟動和停止操作，避免非正常操作導致設備損壞。
- 溫度限制：確保介質溫度在設備允許范圍內，避免因溫度過高或過低影響泵性能。
