南方泵業GMGB系列計量泵產品說明

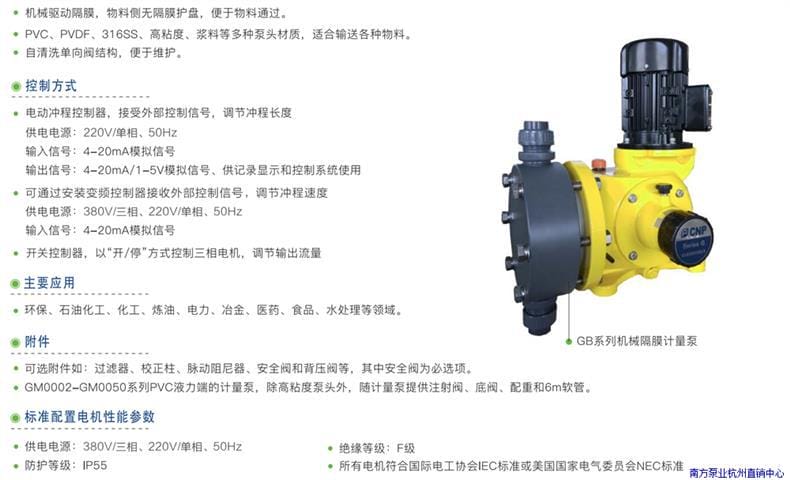

核心特點
- 機械驅動隔膜：物料側無隔膜護盤，便于物料通過。
- 多樣化泵頭材質：提供PVC、PVDF、316SS等材質，適合輸送高粘度、漿料等多種物料。
- 自清洗單向閥結構：便于維護和清潔。
- 靈活控制方式：支持電動沖程控制器、變頻控制器及開關控制器三種模式，滿足不同場景需求。
技術參數
控制方式
- 電動沖程控制器
- 供電電源：220V/單相、50Hz
- 輸入信號：4-20mA模擬信號
- 輸出信號：4-20mA/1-5V模擬信號
- 變頻控制器
- 供電電源：380V/三相、220V/單相、50Hz
- 輸入信號：4-20mA模擬信號
- 開關控制器
- 以“開/?！狈绞娇刂迫嚯姍C(jī)，調節輸出流量

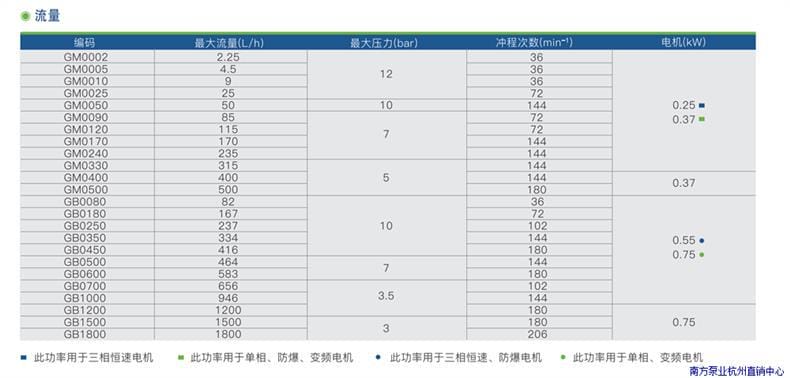

流量參數表
| 編碼 |
最大流量(L/h) |
最大壓力 |
沖程次數(min?1) |
電機(kW) |
| GM0002 |
2.25 |
|
36 |
0.25 / 0.37 |
| GM0005 |
4.5 |
12 |
36 |
0.25 / 0.37 |
| GM0010 |
9 |
12 |
36 |
0.25 / 0.37 |
| GM0025 |
25 |
12 |
72 |
0.25 / 0.37 |
| GM0050 |
50 |
10 |
144 |
0.25 / 0.37 |
| GM0090 |
85 |
|
72 |
0.25 / 0.37 |
| GM0120 |
115 |
|
72 |
0.25 / 0.37 |
| GM0170 |
170 |
7 |
144 |
0.25 / 0.37 |
| GM0240 |
235 |
7 |
144 |
0.25 / 0.37 |
| GM0330 |
315 |
5 |
144 |
0.25 / 0.37 |
| GM0400 |
400 |
5 |
144 |
0.25 / 0.37 |
| GM0500 |
500 |
5 |
180 |
0.37 |
| GB0080 |
82 |
|
36/72 |
0.55 / 0.75 |
| 880188 |
167 |
10 |
102 |
0.55 / 0.75 |
| 80250 |
237 |
10 |
102 |
0.55 / 0.75 |
| GB0350 |
334 |
|
144 |
0.55 / 0.75 |
| GB0500 |
464 |
7 |
144 |
0.55 / 0.75 |
| GB0600 |
583 |
7 |
180 |
0.75 |
| GB0700 |
656 |
3.5 |
102 |
0.55 / 0.75 |
| GB1000 |
946 |
3.5 |
144 |
0.55 / 0.75 |
| GB1200 |
1200 |
3.5 |
180 |
0.75 |
| GB1500 |
1500 |
3 |
180 |
0.75 |
| GB1800 |
1800 |
3 |
206 |
0.75 |

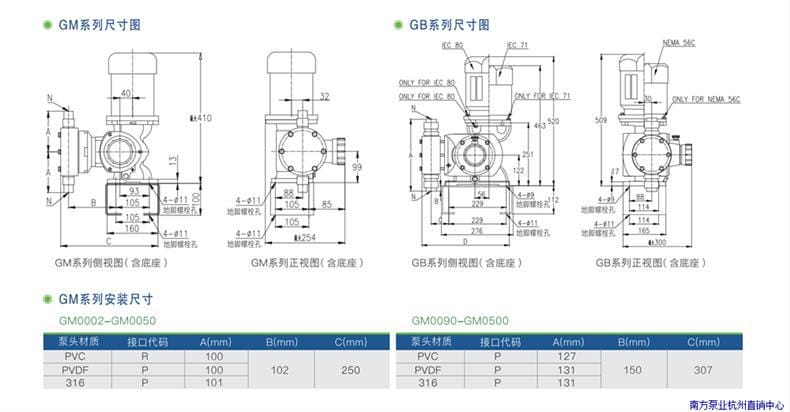

安裝尺寸
GM系列
- GM0002-GM0050
| 泵頭材質 | 接口代碼 | A(mm) | B(mm) | C(mm) |
|----------|----------|--------|--------|--------|
| PVC | R | 100 | 102 | 250 |
| PVDF | P | 100 | 102 | 250 |
| 316SS | P | 101 | 102 | 250 |
- GM0090-GM0500
| 泵頭材質 | 接口代碼 | A(mm) | B(mm) | C(mm) |
|----------|----------|--------|--------|--------|
| PVC | P | 127 | 150 | 307 |
| PVDF | P | 131 | 150 | 307 |
| 316SS | P | 131 | 150 | 307 |

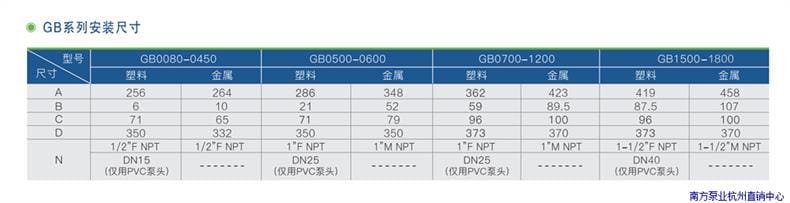

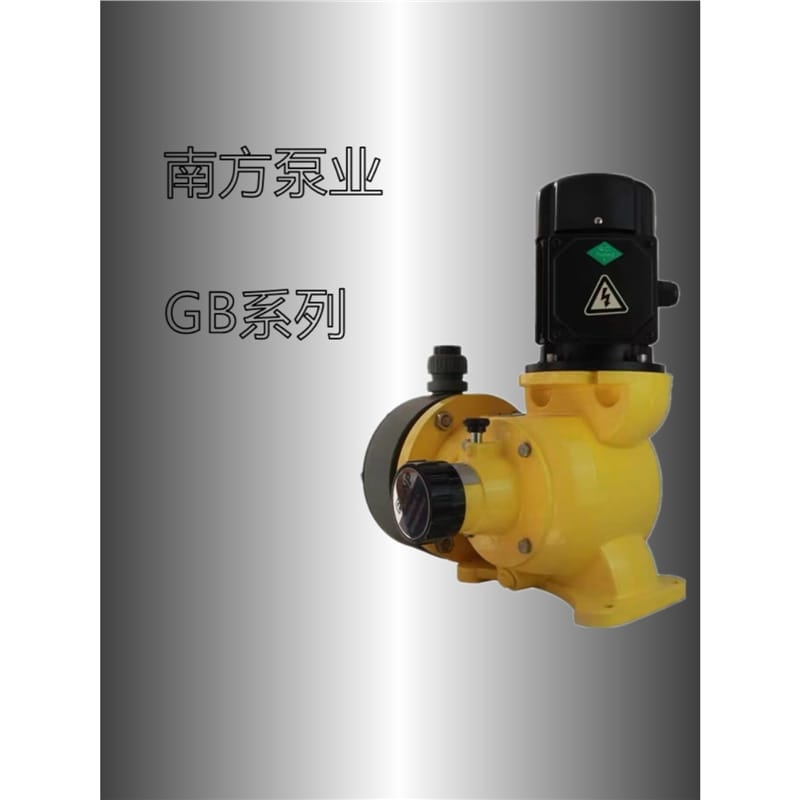

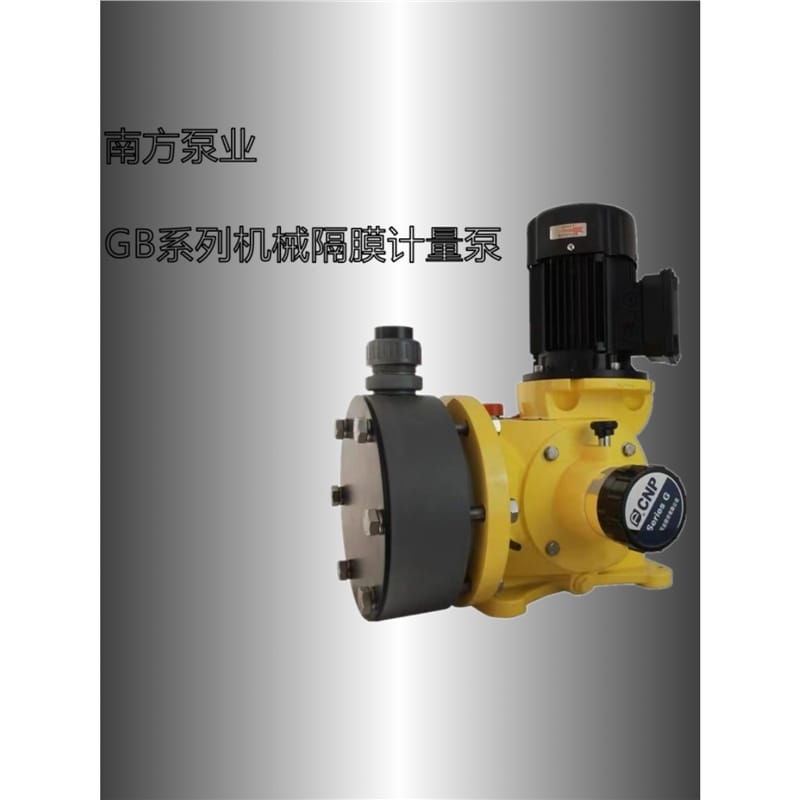

GB系列
| 型號范圍 |
GB0080-0450 |
GB0080-0450 |
GB0500-0600 |
GB0500-0600 |
GB0700-1200 |
GB0700-1200 |
GB1500-1800 |
GB1500-1800 |
| 尺寸 |
塑料 |
金屬 |
塑料 |
金屬 |
塑料 |
金屬 |
塑料 |
金屬 |
| A(mm) |
256 |
264 |
286 |
348 |
362 |
423 |
419 |
458 |
| B(mm) |
6 |
10 |
21 |
52 |
59 |
89.5 |
87.5 |
107 |
| C(mm) |
71 |
65 |
71 |
79 |
96 |
100 |
96 |
100 |
| D(mm) |
350 |
332 |
350 |
350 |
373 |
370 |
373 |
370 |
| N1 |
1/2F NPT |
1/2F NPT |
1F NPT |
1M NPT |
1F NPT |
1M NPT |
1-1/2F NPT |
1-1/2M NPT |
| N2/N3 (僅用于PVC泵頭) |
DN15/DN15 |
DN15/DN15 |
DN25/DN25 |
DN25/DN25 |
DN25/DN25 |
DN25/DN25 |
DN40/DN40 |
DN40/DN40 |
應用行業
廣泛應用于環保、石油化工、化工、煉油、電力、冶金、醫藥、食品、水處理等領域。
安裝條件
- 確保安裝環境干燥、通風良好，避免陽光直射。
- 配備符合要求的電源及電纜，確保電氣安全。
- 根據安裝尺寸預留足夠的空間，方便操作和維護。
注意事項
- 嚴格按照說明書操作：請仔細閱讀并遵循使用說明書中的安裝和操作規范。
- 電氣安全：安裝前檢查電纜、電源是否符合要求，并做好防護措施，防止漏電或短路。
- 定期維護：定期檢查泵體及附件，確保正常運行，延長設備壽命。
- 貨期提醒：特殊配置及電機可能需要延長貨期，請?zhí)崆芭c客服確認。
