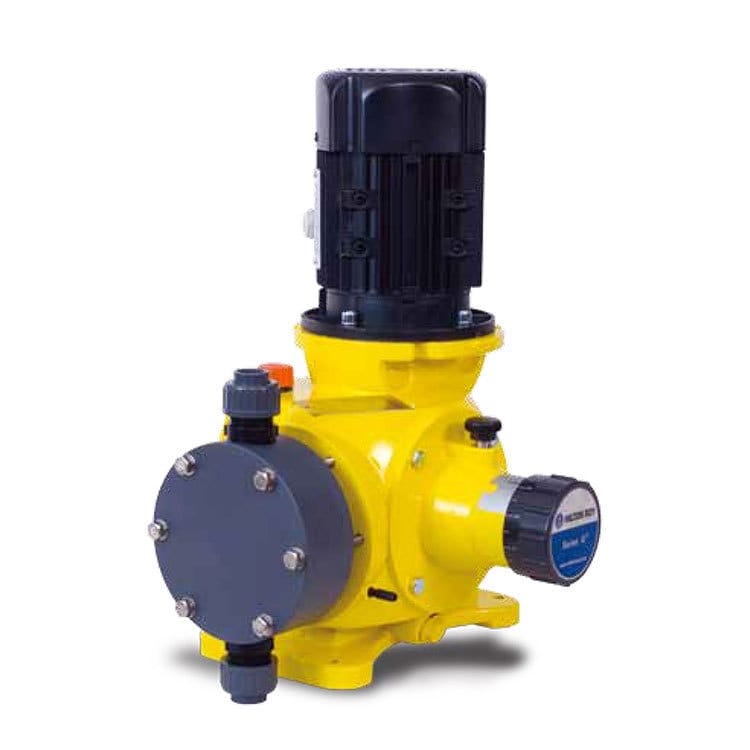

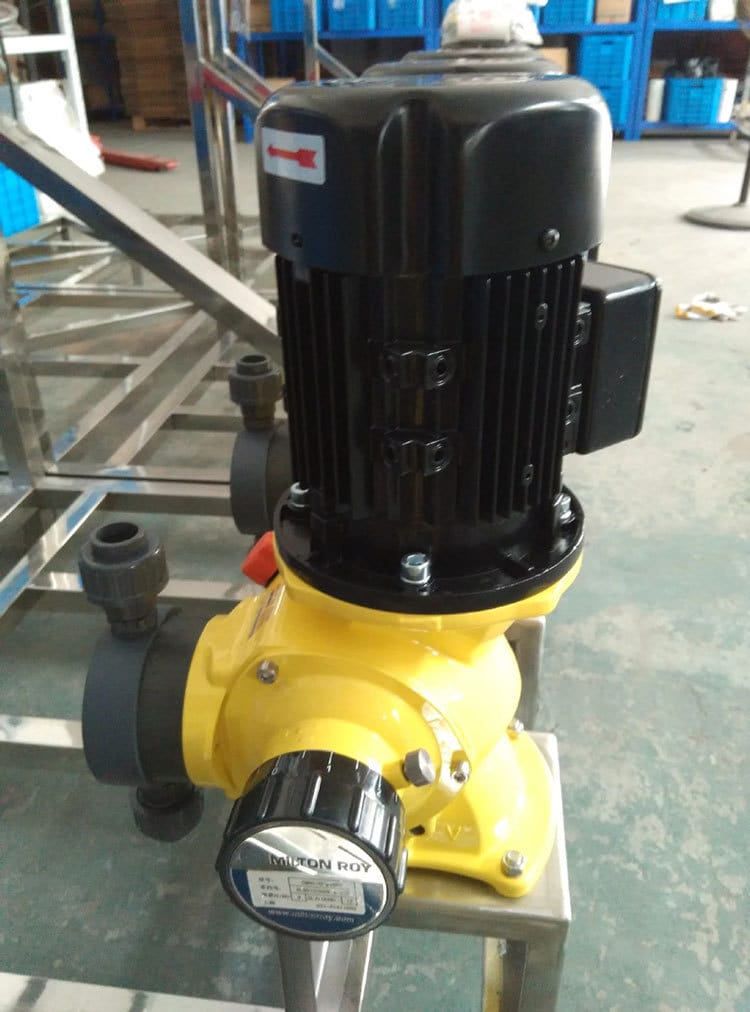

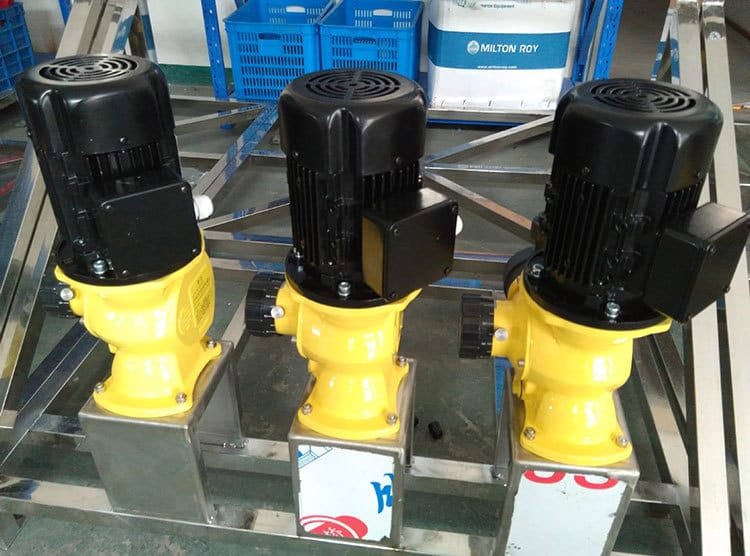

米頓羅 LMI GM0400 機械隔膜計量泵 (PVC泵頭大流量污水加藥泵)

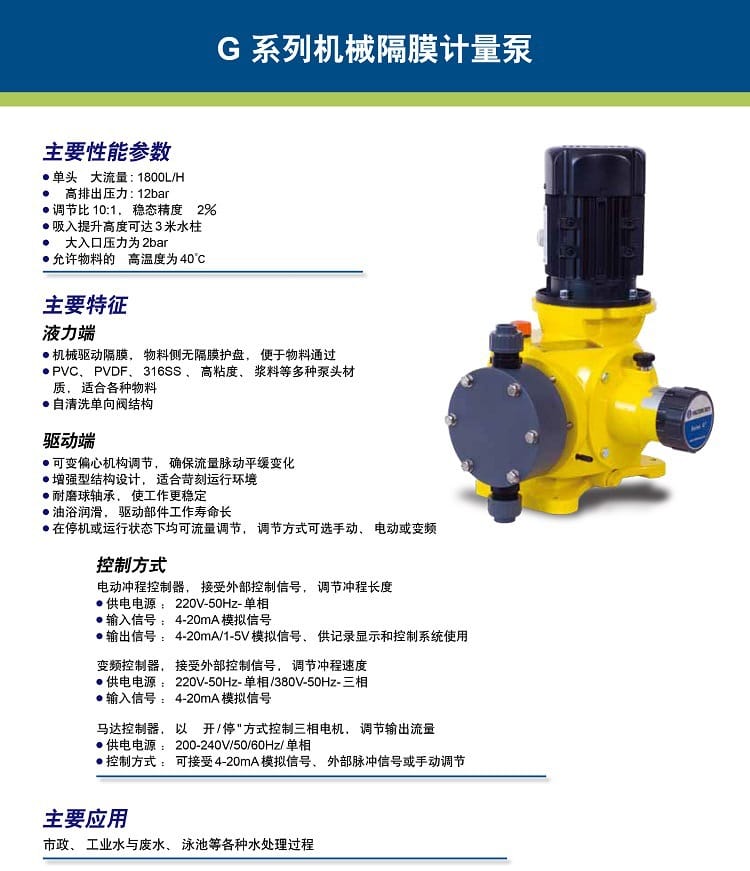

核心特點

液力端設計：采用機械驅動隔膜，物料側無隔膜護盤，保障物料順暢通過；配備自清洗單向閥結構，運行更可靠。
材質多樣：提供PVC、PVDF、316SS、高粘度及漿料等多種泵頭材質，完美適配各類苛刻物料特性。
驅動端優勢：可變偏心機構調節，確保流量脈動平緩變化；增強型結構設計，適應苛刻運行環境；耐磨球軸承與油浴潤滑結合，工作更穩定，驅動部件壽命更長。
靈活調節：停機或運行狀態下均可進行流量調節，支持手動、電動或變頻多種調節方式。
智能控制：支持電動沖程控制器、變頻控制器及馬達控制器，可接受4-20mA模擬信號、外部脈沖信號或手動調節，實現精準閉環控制。
擴展選項：可提供雙隔膜泵頭及破裂檢測（壓力表/壓力開關）、沖程計數傳感器（PNP/NPN/繼電器輸出）及帶E-STROKE電動沖程控制器的GM泵。

技術參數

流量與壓力：單頭最大流量 1800L/H，最高排出壓力 12bar。
精度與調節：調節比 10:1，穩態精度 ±2%。
吸程與入口壓力：吸入提升高度可達 3米水柱，最大入口壓力 2bar。
溫度限制：允許物料最高溫度 40℃。
控制參數：
- 電動沖程控制器：供電220V-50Hz-單相，輸入4-20mA，輸出4-20mA/1-5V模擬信號。
- 變頻控制器：供電220V-50Hz-單相/380V-50Hz-三相，輸入4-20mA。
- 馬達控制器：供電200-240V/50/60Hz-單相，接受4-20mA/外部脈沖/手動調節。
標準電機：供電380V-50Hz-三相 / 220V-50Hz-單相，防護等級IP55，絕緣等級F級（另有防爆型及60Hz電機可選）。

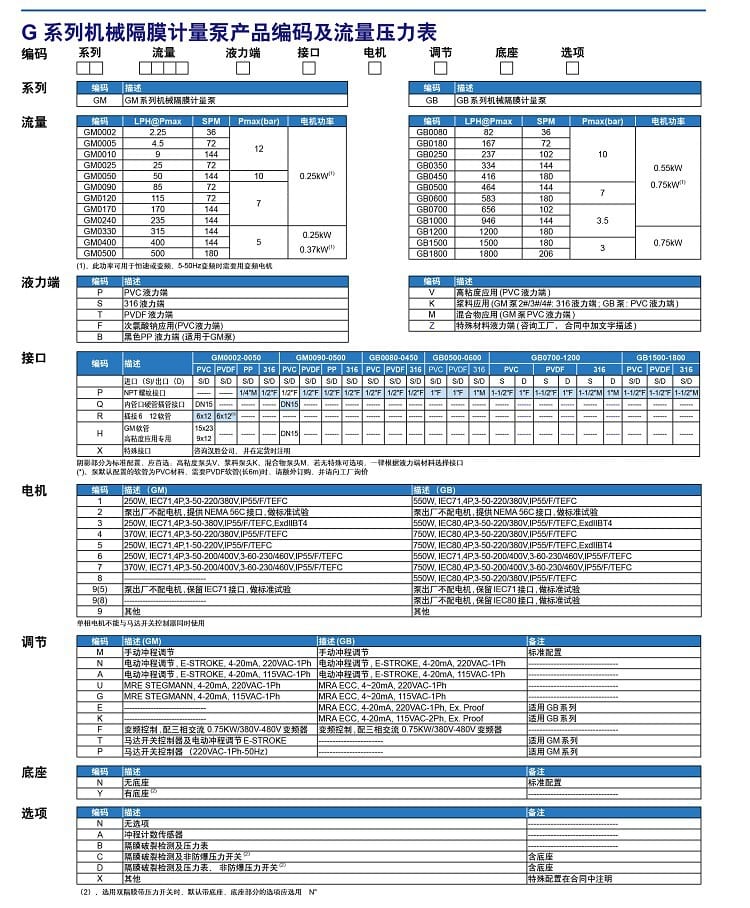

流量壓力對照表

編碼	流量(LPH@Pmax)	SPM	Pmax(bar)	電機功率
GMD002	2.25	3B	12	0.25kW
GM0005	4.5	72	12	0.25kW
GMD010	9	144	12	0.25kW
GMD025	25	72	12	0.25kW
GMD05D	50	144	10	0.25kW
GMD09D	85	72	7	0.25kW
GMD12D	115	72	7	0.25kW
GMD17D	170	144	7	0.25kW
GM0240	235	144	7	0.25kW
GMD33D	315	144	5	0.25kW/0.37kW
GM0400	400	144	5	0.25kW/0.37kW
GM0500	500	180	5	0.25kW/0.37kW

編碼	流量(LPH@Pmax)	SPM	Pmax(bar)	電機功率
GB0D80	82	36	-	-
GB0180	167	72	-	-
GB0250	237	102	10	0.55kW
GB0350	334	144	-	-
GB0450	416	180	-	-
GB0500	464	144	-	0.75kW
GB0600	583	180	-	-
GB0700	656	102	-	-
GB1000	946	144	-	0.75kW(3.5)
GB1200	1200	180	-	-
GB1500	1500	180	-	0.75kW
GB1800	1800	206	-	-

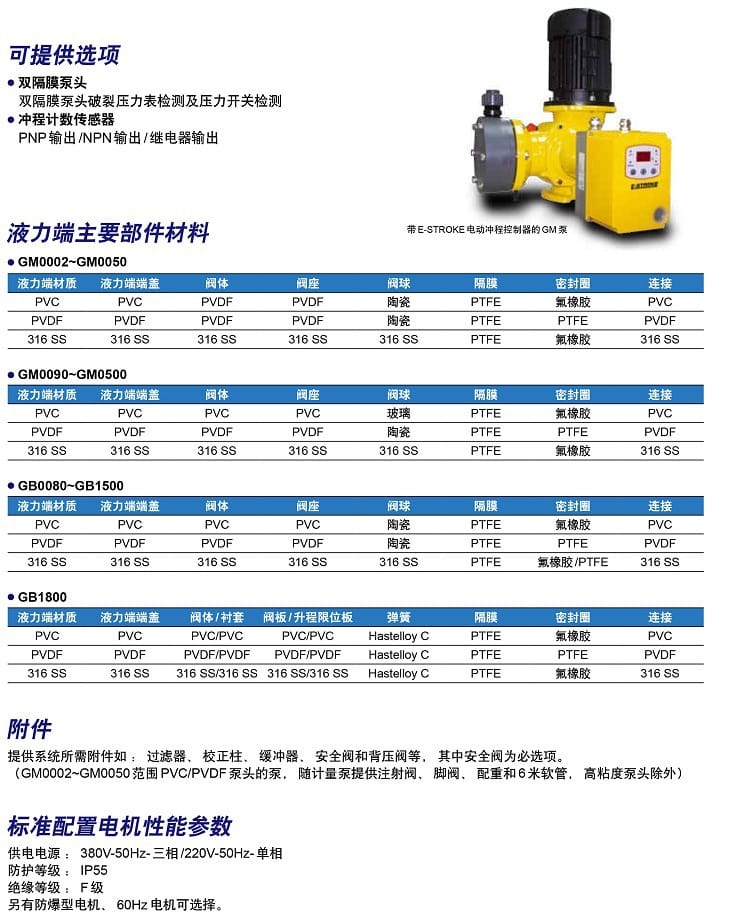

液力端主要部件材料 (GM0002~GM0050)

液力端材質	端蓋	閥體	閥座	閥球	隔膜	密封圈	連接
PVC	PVC	PVDF	PVDF	陶瓷	PTFE	氟橡膠	PVC
PVDF	PVDF	PVDF	PVDF	陶瓷	PTFE	PTFE	PVDF
316 SS	316 SS	316 SS	316 SS	316 SS	PTFE	氟橡膠	316 SS

液力端主要部件材料 (GM0090~GM0500)

液力端材質	端蓋	閥體	閥座	閥球	隔膜	密封圈	連接
PVC	PVC	PVC	PVC	玻璃	PTFE	氟橡膠	PVC
PVDF	PVDF	PVDF	PVDF	陶瓷	PTFE	PTFE	PVDF
316 SS	316 SS	316 SS	316 SS	316 SS	PTFE	氟橡膠	316 SS

液力端主要部件材料 (GB0080~GB1500)

液力端材質	端蓋	閥體	閥座	閥球	隔膜	密封圈	連接
PVC	PVC	PVC	PVC	陶瓷	PTFE	氟橡膠	PVC
PVDF	PVDF	PVDF	PVDF	陶瓷	PTFE	PTFE	PVDF
316 SS	316 SS	316 SS	316 SS	316 SS	PTFE	氟橡膠/PTFE	316 SS

液力端主要部件材料 (GB1800)

液力端材質	端蓋	閥體/襯套	閥板/升程限位板	彈簧	隔膜	密封圈	連接
PVC	PVC	PVC/PVC	PVC/PVC	Hastelloy C	PTFE	氟橡膠	PVC
PVDF	PVDF	PVDF/PVDF	PVDF/PVDF	Hastelloy C	PTFE	PTFE	PVDF
316 SS	316 SS	316 SS/316 SS	316 SS/316 SS	Hastelloy C	PTFE	氟橡膠	316 SS

選型編碼表

液力端編碼 | 編碼 | 描述 | |------|------| | P | PVC液力端 | | S | 316SS液力端 | | T | PVDF液力端 | | F | 次氯酸鈉應用(PVC液力端) | | B | 黑色PP液力端(適用于GM泵) | | V | 高粘度應用(PVC液力端) | | K | 漿料應用(GM泵2#/3#/4#：316SS；GB泵：PVC) | | M | 混合物應用(GM泵PVC液力端) | | Z | 特殊材料液力端 |

接口編碼 | 編碼 | 描述 | GM0002-0050 | GM0090-0500 | GB0080-0450 | GB0500-0600 | GB0700-1200 | GB1500-1800 | |------|------|-------------|-------------|-------------|-------------|-------------|-------------| | P | NPT螺紋接口 | STD | STD | STD | STD | STD | STD | | Q | 內管口硬管卡箍接口 | DN15 | DN15 | - | - | - | - | | R | 打頭6x12軟管 | 6x12 | - | - | - | - | - | | H | GM軟管，高粘度專用 | 15x23/9x12 | DN15 | - | - | - | - | | X | 特殊接口 | - | - | - | - | - | - |

電機編碼 | 編碼 | 描述(GM系列) | 描述(GB系列) | |------|---------------|---------------| | 1 | 250W，IEC71，4P，3-50-220V/380V，IP55/F/TEFC | 550W，IEC71，4P，3-50-220V/380V，IP55/F/TEFC | | 2 | 泵出廠不配電機，提供NEMA 56C接口，做標準試驗 | 泵出廠不配電機，提供NEMA56C接口，做標準試驗 | | 3 | 250W，IEC71，4P，3-50-380V，IP55/F/TEFC，ExdIIBT4 | 550W，IEC80，4P，3-50-220V/380V，IP55/F/TEFC，ExdIIBT4 | | 4 | 370W，IEC71，4P，3-50-220/380V，IP55/F/TEFC | 750W，IEC80，4P，3-50-220/380V，IP55/F/TEFC | | 5 | 250W，IEC71，4P，1-50-220V，IP55/F/TEFC | 750W，IEC80，4P，3-50-220/380V，IP55/F/TEFC，ExdIIBT4 | | 6 | 250W，IEC71，4P，3-50-200/400V，3-60-230/460V，IP55/F/TEFC | 550W，IEC71，4P，3-50-200/400V，3-60-230/460V，IP55/F/TEFC | | 7 | 370W，IEC71，4P，3-50-200/400V，3-60-230/460V，IP55/F/TEFC | 750W，IEC80，4P，3-50-200/400V，3-60-230/460V，IP55/F/TEFC | | 8 | - | 550W，IEC80，4P，3-50-220/380V，IP55/F/TEFC | | 9 | 泵出廠不配電機，保留IEC接口，做標準試驗/其他 | 泵出廠不配電機，保留IEC接口，做標準試驗/其他 |

調節編碼 | 編碼 | 描述(GM系列) | 描述(GB系列) | 備注 | |------|---------------|---------------|------| | M | 手動沖程調節 | 手動沖程調節 | 標準配置 | | N | 電動沖程調節，E-STROKE，4-20mA，220VAC-1Ph | 電動沖程調節，E-STROKE，4-20mA，220VAC-1Ph | - | | A | 電動沖程調節，E-STROKE，4-20mA，115VAC-1Ph | 電動沖程調節，E-STROKE，4-20mA，115VAC-1Ph | - | | U | MRE STEGMANN，4-20mA，220VAC-1Ph | MRAECC，4-20mA，220VAC-1Ph | - | | G | MRE STEGMANN，4-20mA，115VAC-1Ph | MRAECC，4-20mA，115VAC-1Ph | - | | E | - | MRA ECC，4-20mA，220VAC-1Ph，Ex.Proof | 適用GB系列 | | K | - | MRA ECC，4-20mA，115VAC-2Ph，Ex.Proof | 適用GB系列 | | F | 變頻控制，配三相交流0.75KW/380V | 變頻控制，配三相交流0.75KW/380V | - |

應用行業

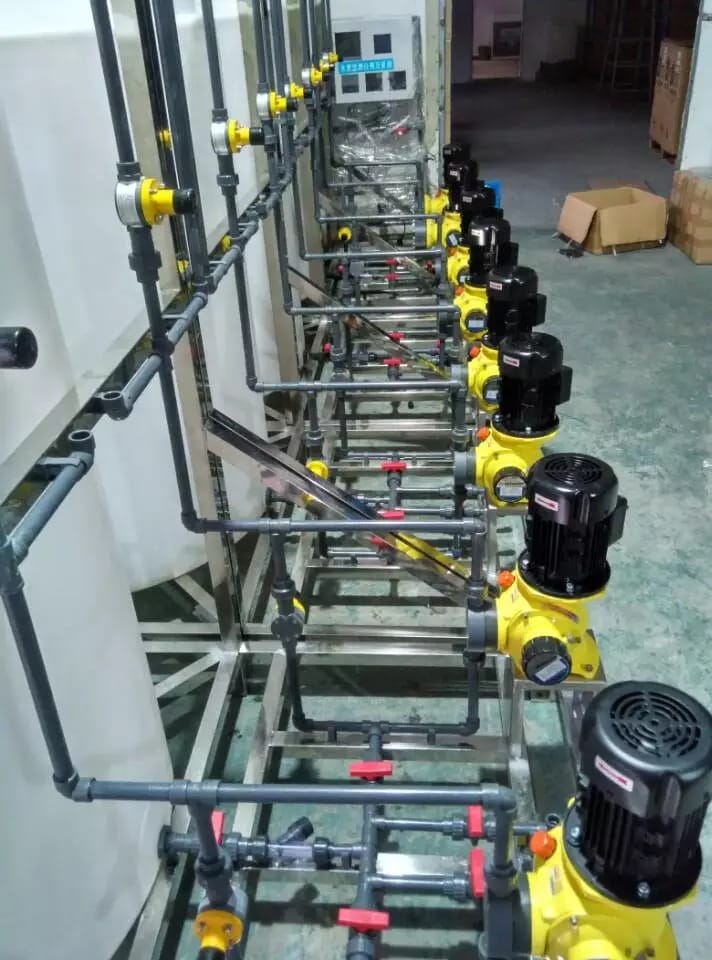

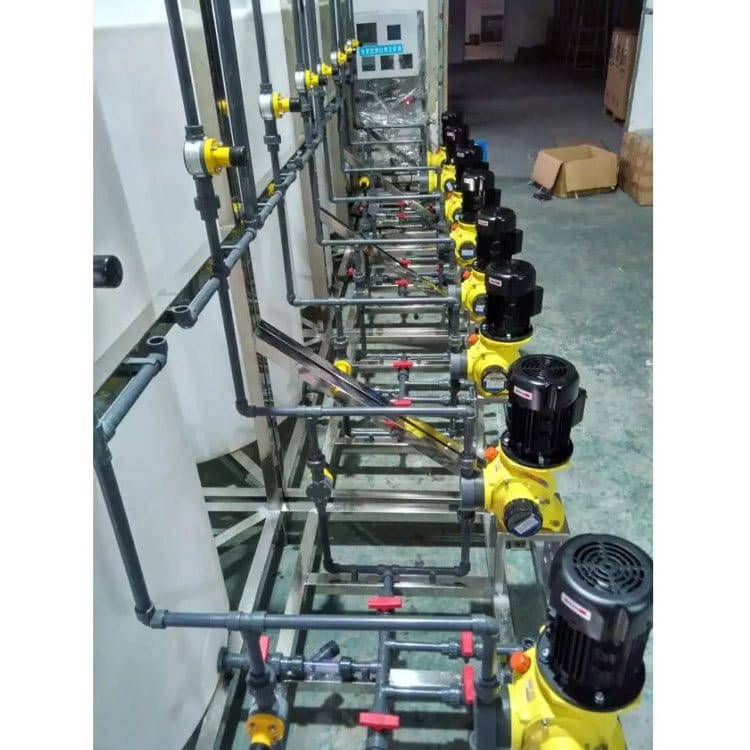

市政水處理：市政給水與污水處理及加藥消毒。
工業水處理：工業循環水、廢水處理及工藝物料投加。
泳池水處理：各類商業及公共泳池水質維護與消毒。
其他行業：化工、電力、造紙等行業的各類水處理過程與流體計量。

安裝條件

必配附件：系統需配置過濾器、校正柱、緩沖器、安全閥和背壓閥等，其中安全閥為必選項，以保障系統運行安全。
標配附件：GM0002~GM0050范圍的PVC/PVDF泵頭泵型，隨泵免費提供注射閥、腳閥、配重和6米PVC軟管（高粘度泵頭除外）。
軟管升級：泵默認配置為PVC材質軟管，若需PVDF材質軟管(長6m)，請額外訂購并向工廠詢價。
接口選擇：若無特殊可選項，一律根據液力端材料選擇對應的標準接口（表格中陰影部分為標準配置首選）。高粘度泵頭(V)、漿料泵頭(K)、混合物泵頭(M)需特別匹配接口。
