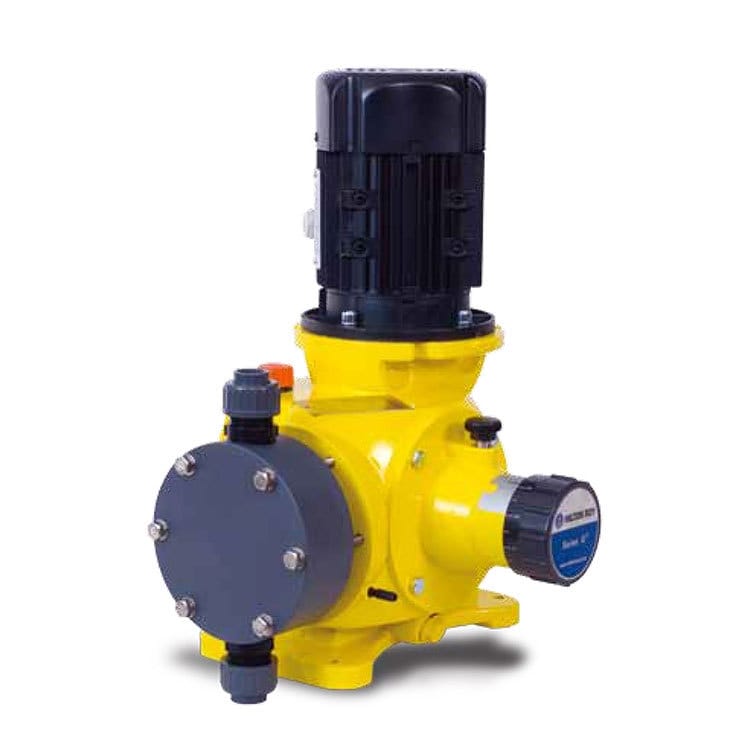

LMI米頓羅計量泵GM0170機械隔膜泵PVC加藥泵輸送高粘度高壓泵

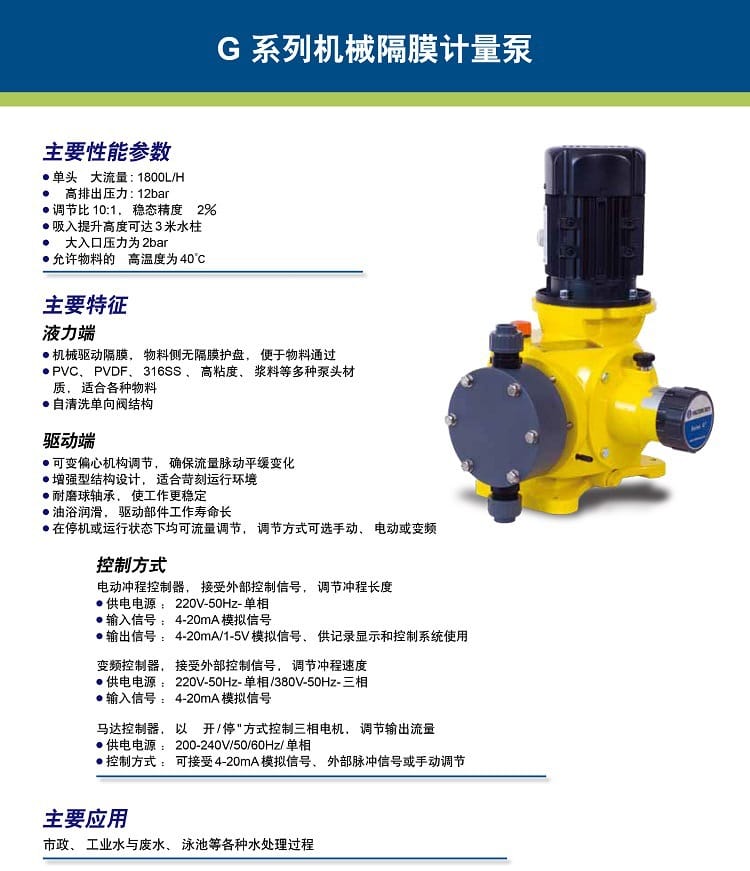

核心特點

液力端設計：采用機械驅動隔膜，物料側無隔膜護盤，便于物料順暢通過；提供PVC、PVDF、316SS、高粘度、漿料等多種泵頭材質，適應各類介質；配備自清洗單向閥結構。
驅動端性能：可變偏心機構調節，確保流量脈動平緩變化；增強型結構設計，適應苛刻運行環境；耐磨球軸承提升工作穩定性；油浴潤滑延長驅動部件壽命。
調節與控制：停機或運行狀態下均可進行流量調節，支持手動、電動或變頻調節方式。
控制方式多樣：
- 電動沖程控制器：接受4-20mA外部模擬信號調節沖程長度，供電220V-50Hz-單相，輸出4-20mA/1-5V模擬信號。
- 變頻控制器：接受4-20mA外部信號調節沖程速度，供電220V-50Hz-單相/380V-50Hz-三相。
- 馬達控制器：以“開/停”方式控制三相電機，接受4-20mA模擬信號、外部脈沖信號或手動調節，供電200-240V/50/60Hz/單相。
可提供選項：雙隔膜泵頭及破裂檢測（壓力表/壓力開關）、沖程計數傳感器（PNP/NPN/繼電器輸出）、帶E-STROKE電動沖程控制器的GM泵。

技術參數

主要性能參數

標準配置電機參數

供電電源：380V-50Hz-三相 / 220V-50Hz-單相
防護等級：IP55
絕緣等級：F級
可選配置：防爆型電機、60Hz電機

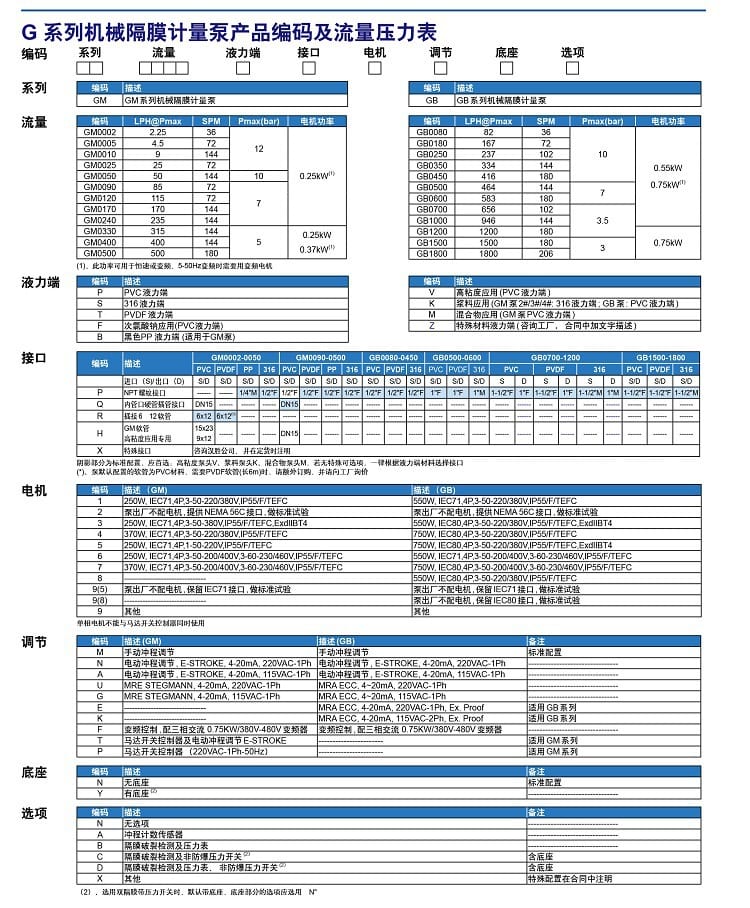

G系列流量壓力參數表

編碼	流量(LPH@Pmax)	沖次(SPM)	最大壓力	電機功率
GMD002	2.25	3	12	0.25kW
GM0005	4.5	72	12	0.25kW
GMD010	9	144	12	0.25kW
GMD025	25	72	12	0.25kW
GMD050	50	144	10	0.25kW
GMD090	85	72	7	0.25kW
GMD120	115	72	7	0.25kW
GMD170	170	144	7	0.25kW/0.37kW
GM0240	235	144	7	0.25kW/0.37kW
GMD330	315	144	5	0.25kW/0.37kW
GM0400	400	144	5	0.25kW/0.37kW
GM0500	500	180	5	0.25kW/0.37kW
GB0080	82	36	10	0.37kW
GB0180	167	72	10	0.37kW
GB0250	237	102	10	0.55kW
GB0350	334	144	7	0.55kW
GB0450	416	180	7	0.55kW
GB0500	464	144	7	0.75kW
GB0600	583	180	5	0.75kW
GB0700	656	102	5	0.75kW
GB1000	946	144	5	1.5kW
GB1200	1200	180	5	1.5kW
GB1500	1500	180	5	2.2kW
GB1800	1800	206	4	2.2kW

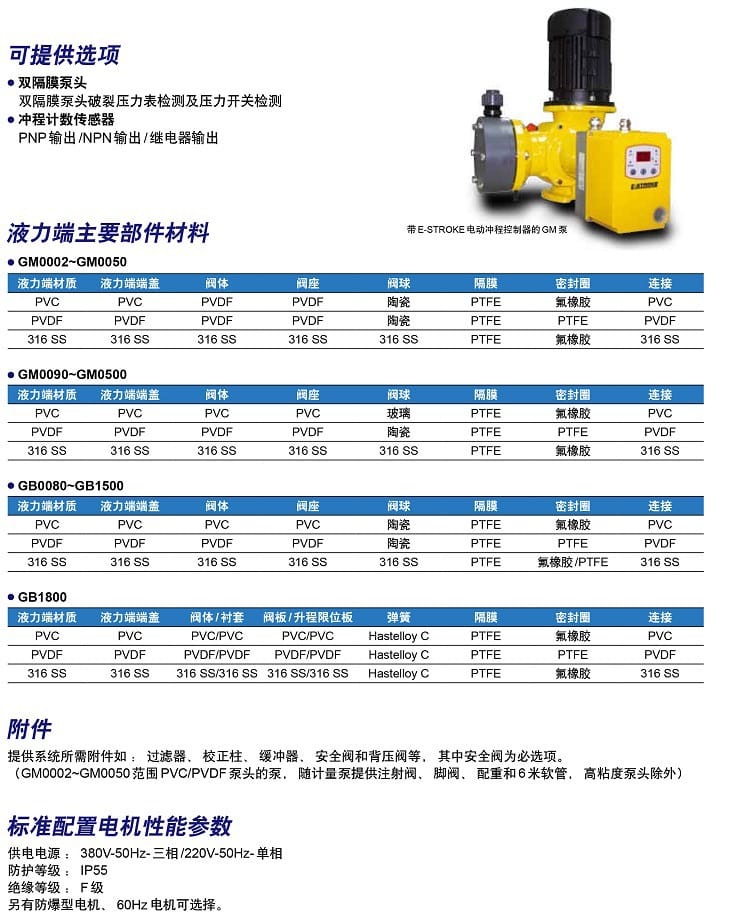

液力端主要部件材料

GM0002~GM0050 | 液力端材質 | 端蓋 | 閥體 | 閥座 | 閥球 | 隔膜 | 密封圈 | 連接 | |---|---|---|---|---|---|---|---| | PVC | PVC | PVDF | PVDF | 陶瓷 | PTFE | 氟橡膠 | PVC | | PVDF | PVDF | PVDF | PVDF | 陶瓷 | PTFE | PTFE | PVDF | | 316 SS | 316 SS | 316 SS | 316 SS | 316 SS | PTFE | 氟橡膠 | 316 SS |

GM0090~GM0500 | 液力端材質 | 端蓋 | 閥體 | 閥座 | 閥球 | 隔膜 | 密封圈 | 連接 | |---|---|---|---|---|---|---|---| | PVC | PVC | PVC | PVC | 玻璃 | PTFE | 氟橡膠 | PVC | | PVDF | PVDF | PVDF | PVDF | 陶瓷 | PTFE | PTFE | PVDF | | 316 SS | 316 SS | 316 SS | 316 SS | 316 SS | PTFE | 氟橡膠 | 316 SS |

GB0080~GB1500 | 液力端材質 | 端蓋 | 閥體 | 閥座 | 閥球 | 隔膜 | 密封圈 | 連接 | |---|---|---|---|---|---|---|---| | PVC | PVC | PVC | PVC | 陶瓷 | PTFE | 氟橡膠 | PVC | | PVDF | PVDF | PVDF | PVDF | 陶瓷 | PTFE | PTFE | PVDF | | 316 SS | 316 SS | 316 SS | 316 SS | 316 SS | PTFE | 氟橡膠/PTFE | 316 SS |

GB1800 | 液力端材質 | 端蓋 | 閥體/襯套 | 閥板/升程限位板 | 彈簧 | 隔膜 | 密封圈 | 連接 | |---|---|---|---|---|---|---|---| | PVC | PVC | PVC/PVC | PVC/PVC | Hastelloy C | PTFE | 氟橡膠 | PVC | | PVDF | PVDF | PVDF/PVDF | PVDF/PVDF | Hastelloy C | PTFE | PTFE | PVDF | | 316 SS | 316 SS | 316 SS/316 SS | 316 SS/316 SS | Hastelloy C | PTFE | 氟橡膠 | 316 SS |

編碼選項說明

液力端編碼

P：PVC液力端 | S：316SS液力端 | T：PVDF液力端 | F：次氯酸鈉應用(PVC)
B：黑色PP液力端(適用于GM泵) | V：高粘度應用(PVC) | K：漿料應用 | M：混合物應用(PVC) | Z：特殊材料液力端

接口編碼

P：NPT螺紋接口 | Q：內管口硬管軟管接口 | R：打卡6x12軟管 | H：GM軟管高粘度應用專用 | X：特殊接口

電機編碼

1：標準電機（GM系列250W/GB系列550W，IEC71，4P，3-50-220V/380V，IP55/F/TEFC）
2：泵出廠不配電機，提供NEMA 56C接口，做標準試驗
3：防爆電機（GM系列250W/GB系列550W，IEC71/80，4P，3-50-380V，IP55/F/TEFC，ExdIIBT4）

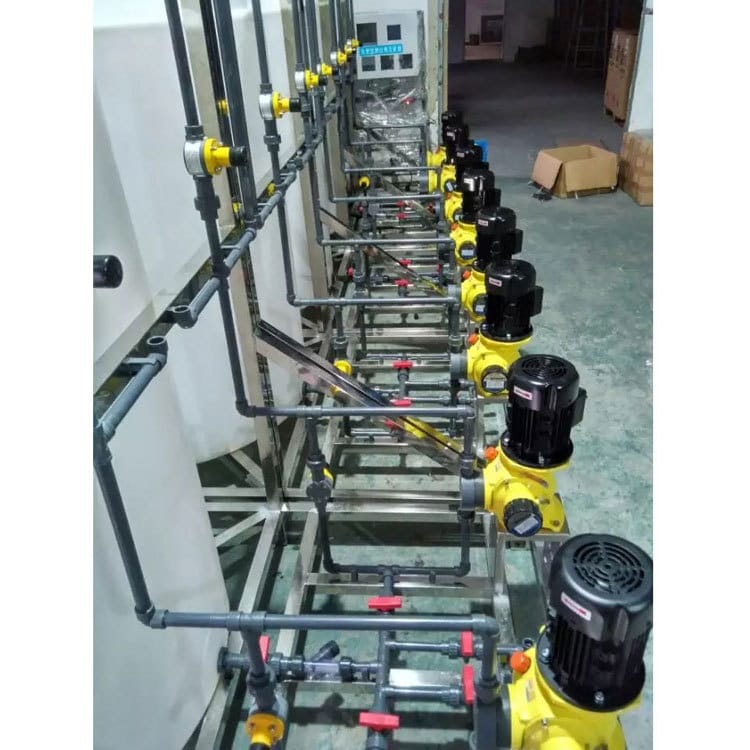

應用行業

市政水處理、工業水與廢水處理、泳池水處理等各類水處理過程。

安裝條件

必備附件：系統必須配備安全閥（必選項），同時可根據系統需求選配過濾器、校正柱、緩沖器、背壓閥等。
隨泵附件：GM0002~GM0050范圍的PVC/PVDF泵頭隨泵提供注射閥、腳閥、配重和6米PVC軟管（高粘度泵頭除外）。
接口選擇：陰影部分為標準配置應首選；若無特殊選項，一律根據液力端材料選擇對應接口。
供電匹配：標準供電為220V-50Hz-單相或380V-50Hz-三相；若需變頻運行（5-50Hz），必須使用變頻電機。
