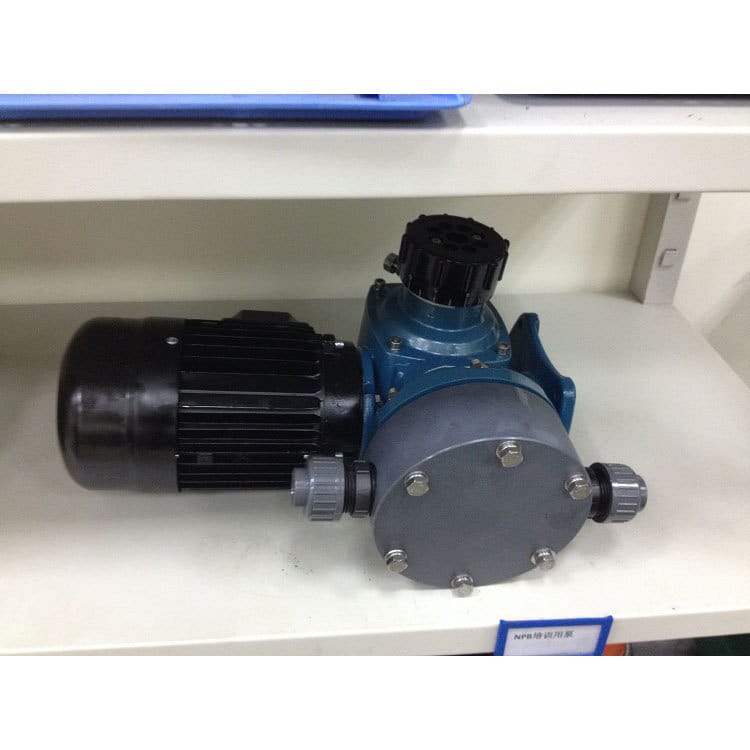

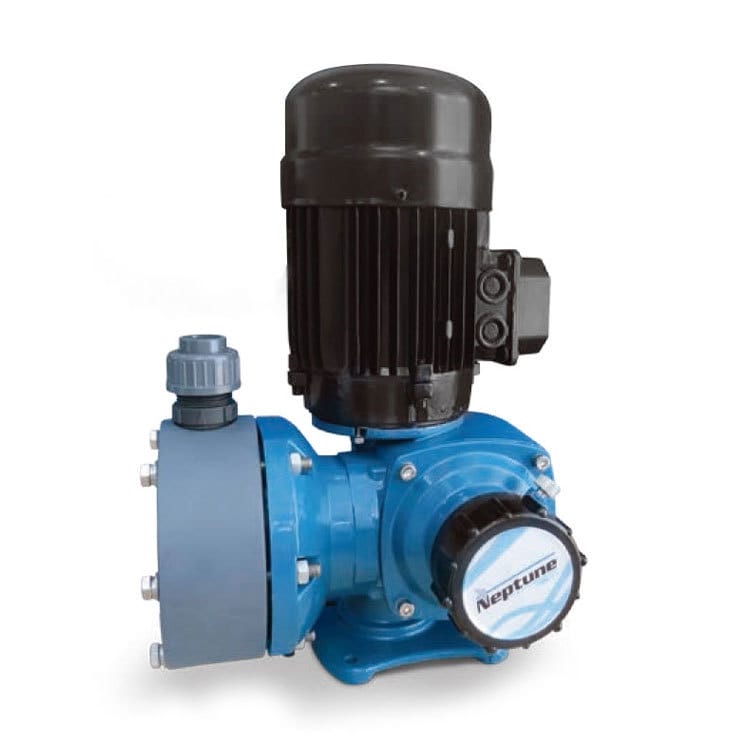

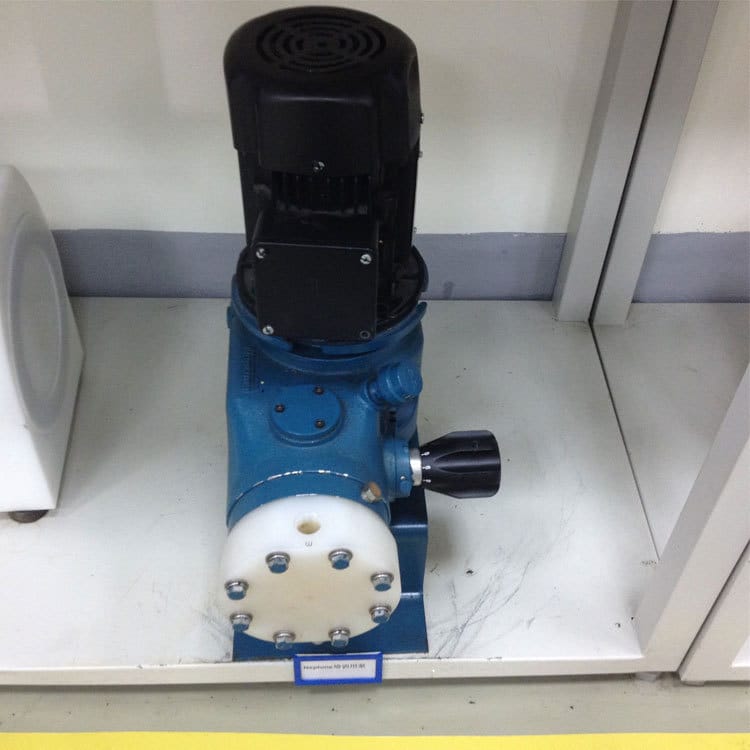

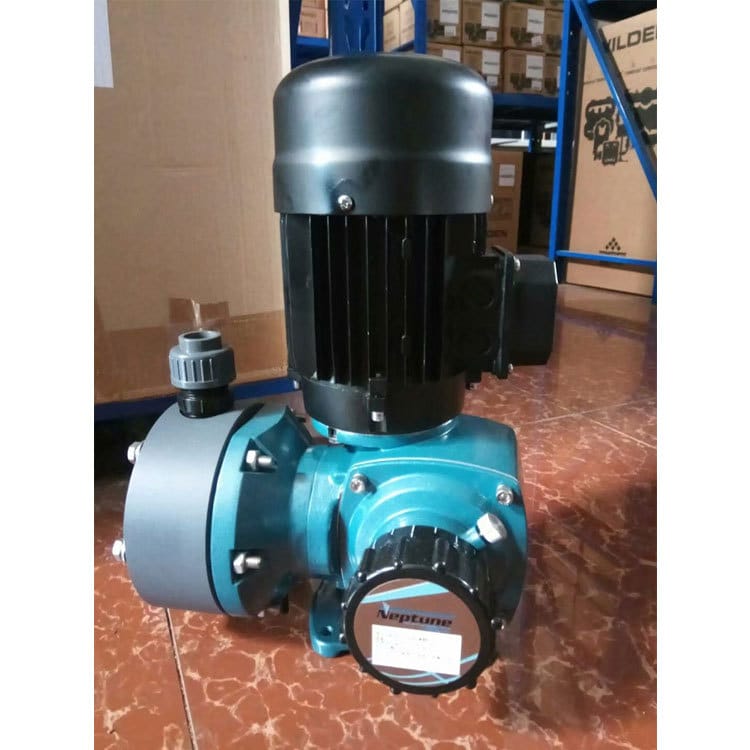

海王星 Neptune NPB系列機械隔膜計量泵（PVC材質 · 手動調節 · 污水加藥專用）
核心特點
- 機械驅動隔膜結構：采用高可靠性機械連桿驅動隔膜，杜絕液壓油泄漏風險，適用于防爆、潔凈及環保敏感場景；
- 可調偏心沖程機構：基于精密可調偏心輪設計，實現流量0–100%無級手動調節，最小調節精度達±0.1%（刻度細分至1/1000），顯著降低流量與壓力脈動；
- 寬域介質適應性：支持輸送清水至高粘度介質（最高2500 cPs），兼容含固體顆粒漿料、濃硫酸、次氯酸鈉、聚合物溶液等強腐蝕/高磨損工況；
- 卓越自吸能力：標準自吸高度≥6 m（20 ft），選配H型高吸程模塊可達9 m，滿足低位藥箱或地下池體直抽需求；
- 智能閥組設計：標配自清洗單向閥結構+特種閥座，有效防止結晶、結垢與介質滯留，延長閥門壽命并保障啟停零回流；
- 模塊化液力端配置：支持PVC / PVDF / 316SS三種過流材質自由組合，適配不同腐蝕等級與溫度要求（PVC：≤52℃/12 bar；PVDF & 316SS：≤65℃/12 bar）。
技術參數
| 項目 |
參數 |
| 流量范圍 |
25–500 L/h（NPB系列標準型號）；全系擴展至2200–4200 L/h（含NPD/NPT多聯型） |
| 最大出口壓力 |
12 bar（NPB/NPA/NPC系列）；4 bar（NPD/NPT大流量雙/三聯型） |
| 驅動方式 |
單相交流電機（220 V / 50 Hz）；可選三相（380 V / 50 Hz）、變頻、防爆（Ex d IIB T4）、IP65可沖洗型電機 |
| 調節方式 |
手動沖程調節（M型，標配）；可選電動沖程調節模塊（E型，4–20 mA信號輸入/輸出，IP56防護）；支持變頻控制器調速（調節沖程頻率） |
| 信號接口 |
輸入：4–20 mA / 1–5 V DC；輸出：4–20 mA / 1–5 V DC（E型及變頻型） |
| 過流材質 |
液力端全PVC（含閥體、閥座、閥球、隔膜、密封圈、彈簧）；亦支持PVDF、316SS定制 |
| 粘度適應性 |
水樣至2500 cPs（50 Hz工況），特殊應用可達3500 cPs（需工廠確認） |
| 防護等級 |
動力端IP55（標準），可選IP65（可沖洗型）；電動調節模塊IP56 |
| 絕緣等級 / 冷卻方式 |
F級絕緣，TEFC全封閉風冷 |
應用行業
- 市政水務：污水處理廠PAC/PAM混凝劑投加、次氯酸鈉消毒、pH調節（硫酸/氫氧化鈉）；
- 工業水處理：循環冷卻水阻垢緩蝕劑、鍋爐給水除氧劑（亞硫酸鈉）、RO系統阻垢劑投加；
- 化工與制藥：反應釜精確配料、催化劑定量添加、高純?cè)噭┹斔停≒VDF/316SS材質）；
- 電力與冶金：脫硫脫硝系統石灰漿/氨水計量、電鍍液添加劑控制；
- 食品飲料：CIP清洗液（酸堿）、消毒劑（過氧乙酸、次氯酸鈉）精準投加。
安裝條件
- 環境要求：室內安裝，避免陽光直射與雨水侵襲；環境溫度5–40℃，相對濕度≤85%（無凝露）；
- 基礎要求：剛性平整地面，配備標準底座（B型，含橡膠減震墊），確保泵體水平（傾斜＜2°）；
- 管路布置：
- 吸入側：短而直的硬管連接，推薦DN20–DN32（依流量選型），避免彎頭＞2個；吸入高度≤6 m（標配）或≤9 m（H型選配），建議安裝Y型過濾器（目數≥60）；
- 排出側：配備安全閥與背壓閥（設定壓力略高于系統壓力），推薦安裝脈動阻尼器以進一步平抑流量波動；
- 電氣接入：獨立接地（接地電阻＜4 Ω）；變頻/電動調節型需屏蔽電纜布線，遠離動力電纜以防干擾；
- 空間預留：前后端各預留≥300 mm操作維護距離，頂部預留≥500 mm起吊/拆卸空間（大流量型需更高）。
注意事項
- 嚴禁干運行：?jiǎn)?dòng)前必須確保液力端充滿介質并排盡空氣，否則將導致隔膜破裂、閥件損壞；
- 材質匹配警示：輸送含有機溶劑（如丙酮、氯仿）或強氧化性介質（如濃硝酸）時，PVC液力端不適用，須選用PVDF或316SS；
- 粘度與溫度協同校核：高粘度介質（＞1000 cPs）需同步驗證溫度影響——低溫會加劇粘度，可能引發吸入不足，建議加裝保溫套或伴熱；
- 調節操作規范：手動調節須在泵運行狀態下緩慢進行，避免突變沖程導致壓力沖擊；停機后不可強行旋轉調節手柄；
- 定期維護要點：每500小時檢查隔膜狀態與閥件密封性；每2000小時更換潤滑油（蝸輪蝸桿專用脂）；長期停用須排空液力端并注入甘油防銹；
- 選型關鍵約束：實際工況流量應控制在泵額定流量的20%–90%區間內，以兼顧計量精度與隔膜壽命；超低流量（＜20%）建議降型或加裝變頻控制；
- 防爆限制：NPA系列不適用于防爆場合；NPB/NPC等系列若需防爆，僅限指定電機型號（Ex d IIB T4）且須整機認證，不可自行改裝。
優點特性
NPA/NPB系列機械隔膜計量泵是往復式化合物投加泵,輸送流量達500L/hr,壓力達12bBar,這種泵的特點是機械驅動隔膜.沖程調節機構基于可調偏心機構的工作原理.這種設計顯著地減小了壓力和流量的脈沖程度.
液力端產品特性
流量范圍大：2200L/h - 2800L/h
過流材質：PVC,PVDF, 316SS
處理?yè)]發性化學品時性能
自吸高度超過6米(20ft)
標準計量泵可以輸送水樣澄清介質至粘度達到2,500cPs的介質
特殊設計閥座，可保證泵運行與停止?fàn)顟B(tài)
多種專業應用液力端設計：高粘、漿料、濃硫酸、次氯酸鈉等
自清洗單向閥結構
動力端產品特性
可變偏心調節機構，流量脈動小，運行平穩
多種動力端配置，結構合理，滿足用戶特殊需求
高強度蝸輪蝸桿設計結構，可靠性高
多種電機配置可供選擇，可配置IEC電機或者NEMA電機
電機選項可包括防爆、可清洗及變頻電機供客戶指定選擇
流量調節方式
手動調節：手柄調節沖程長度
小調節刻度可達1/1000
電動沖程調節模塊：接收和輸出內部和外部信號，按照沖程長度比者流量比
例進行流量調節
驅動電源：220V-50Hz-單相電源
輸入信號：4-20mA模擬量信號
輸出信號：4-20mA/1-5V模擬量信號
變頻控制器
通過對電機運行頻率調節實現沖程速度的調節
供電電源：220V-50Hz-單相電源/380V-50Hz-三相電源
輸出信號：4-20mA模擬量信號
