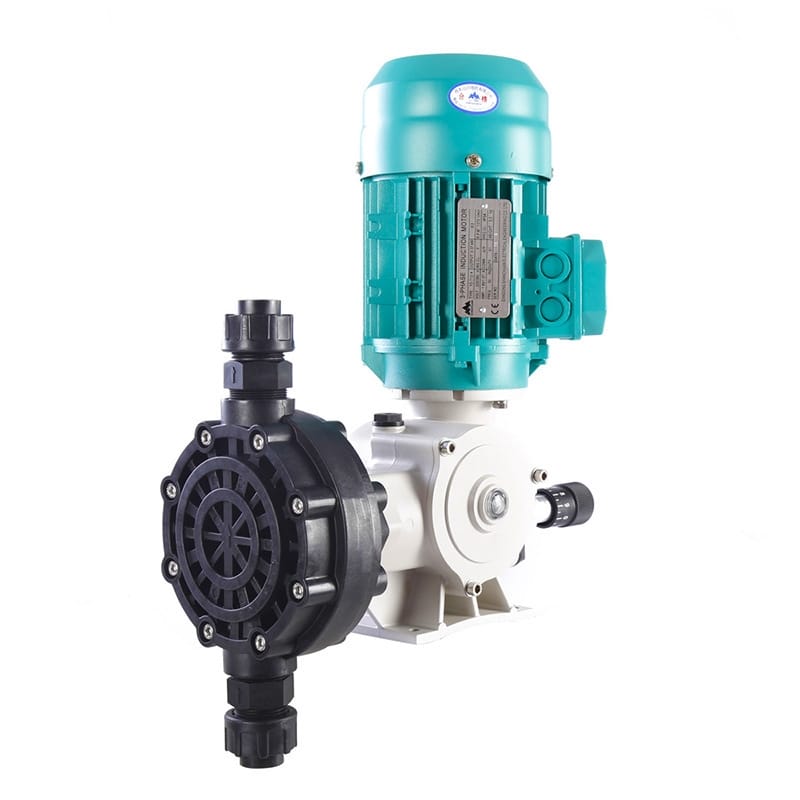

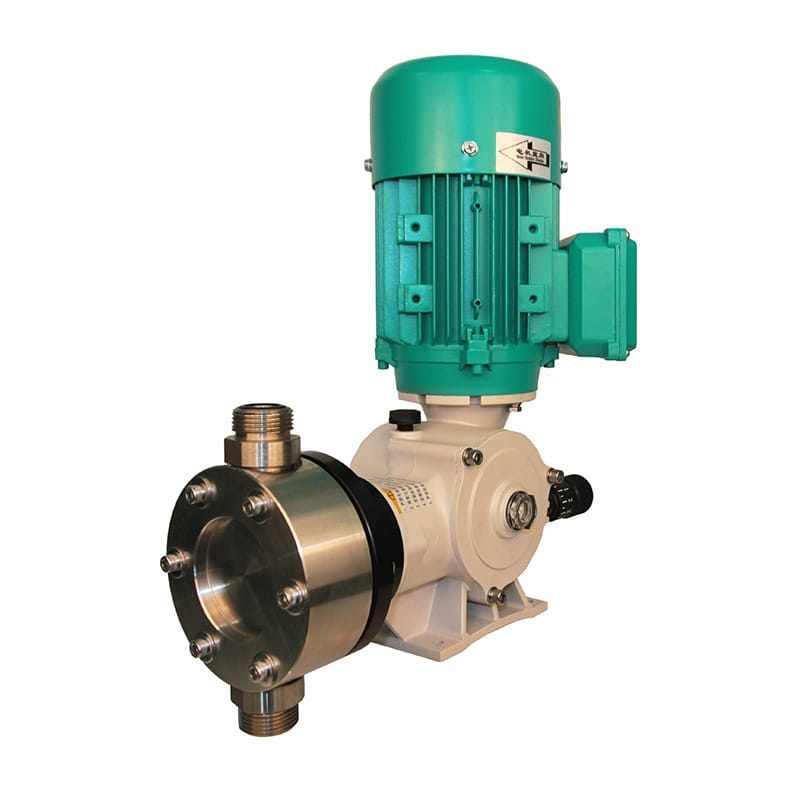

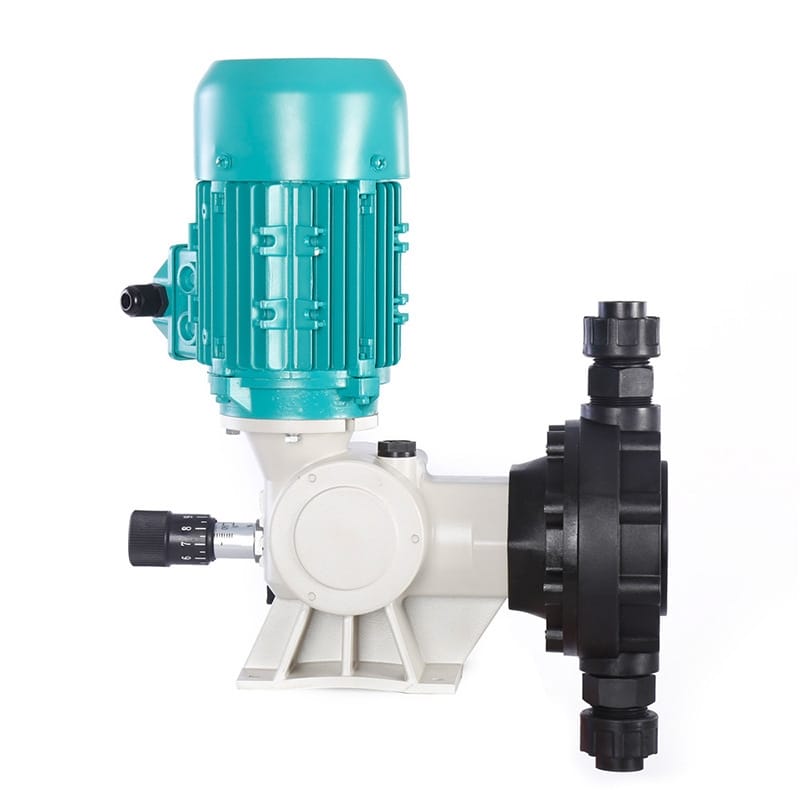

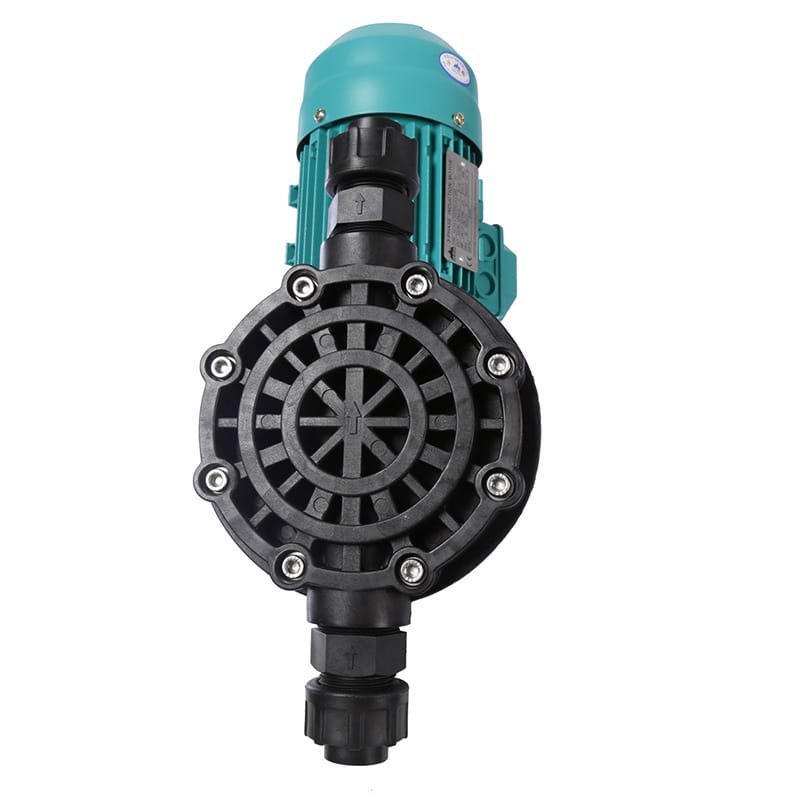

新道茨HND系列機械隔膜計量泵
核心特點
- 機械驅動隔膜：采用彈簧回復設計，結構簡單，易于維護。
- 高壓性能：改性隔膜組件可承受高達30bar的壓力，適用于多種場景，降低初期投入成本。
- 低維護成本：無液壓油腔及復雜液壓組件，后期維護簡便；PTFE隔膜組件壽命長，進一步降低維護費用。
- 運行平穩：阻尼滑桿設計有效降低運行噪音，確保設備穩定運行。
- 精準流量調節：支持電動沖程調節或手動調節，可顯示當前沖程長度，并可通過4-20mA信號自動調節流量。
- 適用范圍廣：可選配帶PTFE彈性元件的單向閥，適合輸送高粘度、腐蝕性液體，且出口端自帶背壓。
技術參數
| 型號 |
流量(L/h) |
壓力(Bar) |
泵速(SPM) |
行程 |
單次沖程流量(ml/stroke) |
膜片直徑 |
電機(W) |
| HND-47/3.0 |
47 |
30 |
6.6 |
118 |
4 |
90 |
370 |
| HND-70/2.0 |
70 |
20 |
6.6 |
177 |
4 |
90 |
370 |
| HND-115/1.8 |
115 |
18 |
16.2 |
118 |
6 |
105 |
550 |
| HND-135/1.6 |
135 |
16 |
19 |
118 |
7 |
105 |
550 |
| HND-160/1.2 |
160 |
12 |
22.9 |
118 |
8 |
105 |
550 |
應用行業
- 化工行業：用于酸堿腐蝕性流體的輸送。
- 環保領域：污水處理中加藥系統的精確控制。
- 制藥行業：高精度液體輸送和計量。
- 食品加工：對衛生條件要求較高的液體傳輸。
安裝條件
- 環境溫度：設備應安裝在溫度適宜、通風良好的環境中，避免高溫或潮濕環境影響設備性能。
- 基礎固定：需安裝在穩固的水平基座上，以減少振動對設備的影響。
- 管道連接：進出口管道需與泵的接口尺寸匹配，確保密封性良好，避免泄漏。
- 電源要求：根據型號選擇合適的電源配置，確保電壓和功率符合設備需求。
注意事項
- 在使用前，請檢查所有連接部件是否緊固，確保無泄漏。
- 定期檢查隔膜組件的狀態，及時更換損壞部件以延長設備壽命。
- 若輸送介質為高粘度或腐蝕性液體，建議選用帶PTFE彈性元件的單向閥。
- 避免長時間超負荷運行，以免影響設備性能和使用壽命。
- 使用過程中請保持設備清潔，防止灰塵或其他雜質進入泵體。
新道茨HND系列機械隔膜計量泵優勢特點
1. 機械驅動隔膜，彈簧回復，結構簡單易維護。
2. 優良的改性隔膜組件，Z大壓力可達30bar，取代一部分低壓液壓隔膜計量泵的適用場合，大大降低了用戶的初期投入成本。
3. 后期維護中由于沒有液壓油腔等一系列液壓組件，維護簡單，優良的改性PTFE隔膜組件，大大提高了膜片的使用壽命，后期維護成本也大大降低。
4. 阻尼滑桿的使用使計量泵運行平穩噪音低。
5. 可以搭配電動沖程調節，手動調節時顯示當前沖程長度，或者根據4-20mA自動調節計量泵沖程長度，從而達到準確顯示和調節流量的目的。
6. 可選配帶PTFE彈性元件單向閥，可輸送高粘度，腐蝕性等液體，出口端自帶背壓。

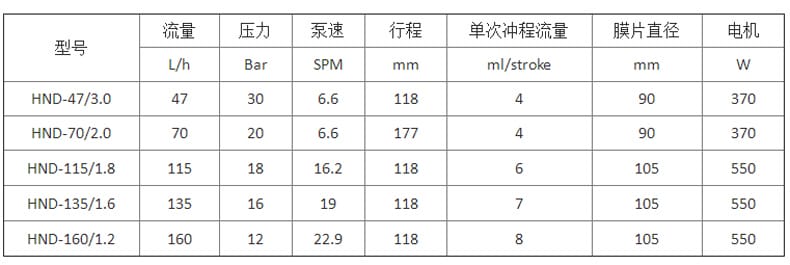

新道茨HND系列機械隔膜計量泵型號規格表

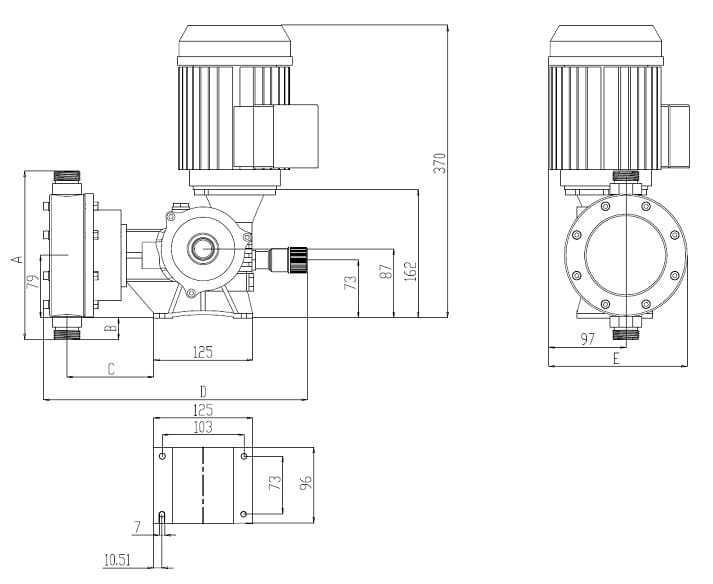

新道茨HND系列機械隔膜計量泵安裝尺寸圖
