新道茨NDWS系列機械隔膜計量泵

核心特點

輕量化高強度設計：采用高強度低壓鑄鋁箱體，確保堅實牢固的同時，有效降低計量泵及整體設備重量。
高效節能傳動：精密蝸輪蝸桿傳動機構，顯著提升傳動效率；同等壓力與排量下所需電機功率更小，真正實現節能環保。
精準流量調節：支持手動調節（實時顯示沖程長度）、電動沖程調節及4-20mA信號自動調節，確保流量顯示與控制的高精準度。
高壓耐腐性能：采用優良改性PTFE膜片制造工藝，最高工作壓力可達30Bar，大幅降低12-30Bar壓力系統下的設備采購成本。
多材質無泄漏泵頭：提供PVC、PVDF、PTFE、SS316等全系列材質泵頭，完美適配各類酸堿鹽溶液輸送，無泄漏過流結構保障工藝穩定。
維護便捷：彈簧復位結構簡單明了，日常維修與養護輕松高效。
豐富選配方案：可選配電動沖程調節裝置(4-20mA)、變頻電機及防爆電機，滿足多樣化工業場景需求。

技術參數

型號	流量 (L/H)	壓力 (Bar)	單次沖程流量 (ml/stroke)	泵速 (SPM)	行程 (mm)	膜片直徑 (mm)	電機 (W)
NDWS-8/1.6	8	16	1.13	118	2	48	180
NDWS-12/1.6	12	16	1.13	177	2	48	180
NDWS-18/1.6	18	16	2.54	118	2	60	180
NDWS-24/1.6	24	16	2.3	177	2	60	180
NDWS-33/1.0	33	10	4.7	118	4	90	180
NDWS-68/1.0	68	10	9.6	118	6	90	180
NDWS-120/0.7	120	7	11	177	4	105	180
NDWS-143/0.6	143	6	20.1	118	6	105	180
NDWS-213/0.5	213	5	20.1	177	6	105	180
NDWS-258/0.4	258	4	36.4	118	10	105	180
NDWS-386/0.3	386	3	36.4	177	10	105	180

應用行業

水處理行業：工業循環水、污水處理、純水制備中的酸堿投加及絮凝劑加藥。
化工行業：各類酸、堿、鹽溶液的精準計量與輸送。
石油與天然氣：鉆井泥漿、防腐藥劑及工藝流體的加注。
制藥與食品**：工藝流程中安全、無泄漏的流體定量添加。
造紙與印染：漂白劑、染料及酸堿調節劑的精準投加。

安裝條件

基礎要求：需安裝于平穩、堅固的水平基座或墻面，避免設備運行震動導致計量不準。
管路配置：進出口管徑需與泵頭規格匹配；為減少脈動及保障平穩運行，建議在出口管路安裝脈動阻尼器與背壓閥。

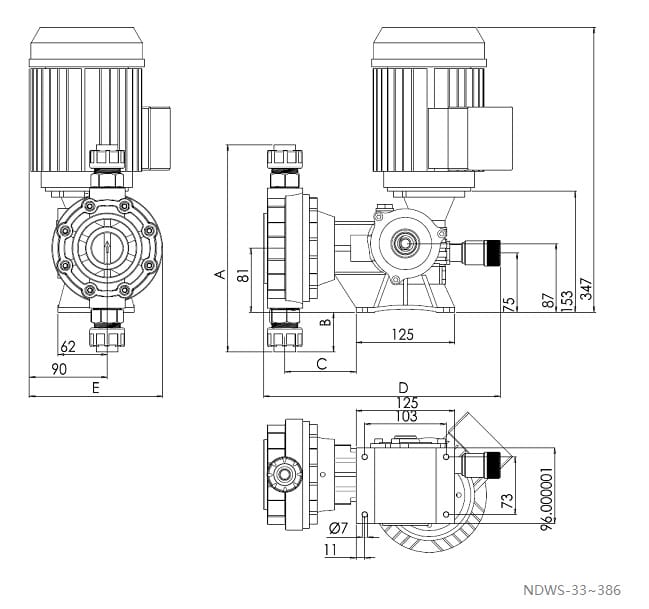

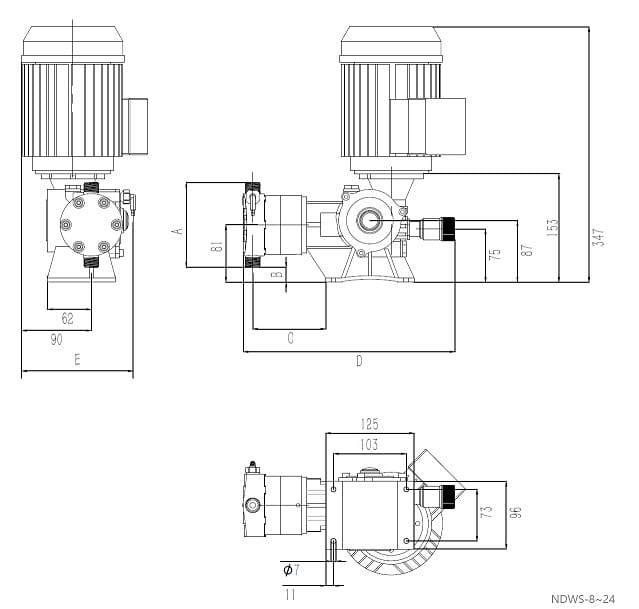

空間預留：根據不同型號（如NDWS-8~24系列等）的官方安裝尺寸圖，預留充足的設備四周空間，便于日常巡檢與維修養護操作。
電氣連接：標準電機需按規范接入對應電壓電源；若選配防爆電機或變頻電機，必須符合現場防爆等級及電氣控制要求。
環境要求：安裝環境應通風良好，避免極端高溫或強腐蝕性氣體直接侵襲電機與箱體。

注意事項

嚴禁干轉：?jiǎn)?dòng)前必須確認泵頭及進出口管路內已充滿液體，嚴禁無液空轉，以免瞬間損壞PTFE膜片。
材質兼容：投加藥液前，務必核實藥液化學特性與泵頭材質（PVC/PVDF/PTFE/SS316）的耐腐蝕兼容性，防止泵頭腐蝕損壞及泄漏。
沖程調節：建議在泵運行狀態下進行沖程調節，避免機械結構卡滯；采用4-20mA自動調節時，需確保信號源穩定無干擾。
定期維護：定期檢查膜片、密封件及蝸輪蝸桿的磨損情況，彈簧復位結構雖簡單，但長期高頻運行仍需按周期潤滑與檢查。
安全防護：輸送高危酸堿時，操作人員必須穿戴防護裝備；系統需配備防泄漏報警及緊急切斷裝置，確保工藝過程安全有序。

undefined

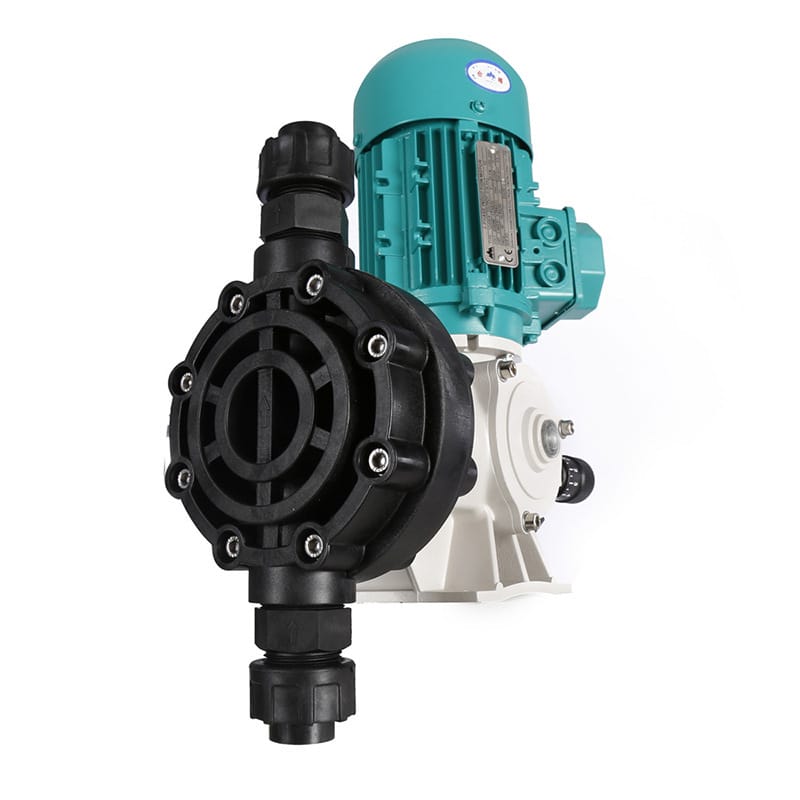

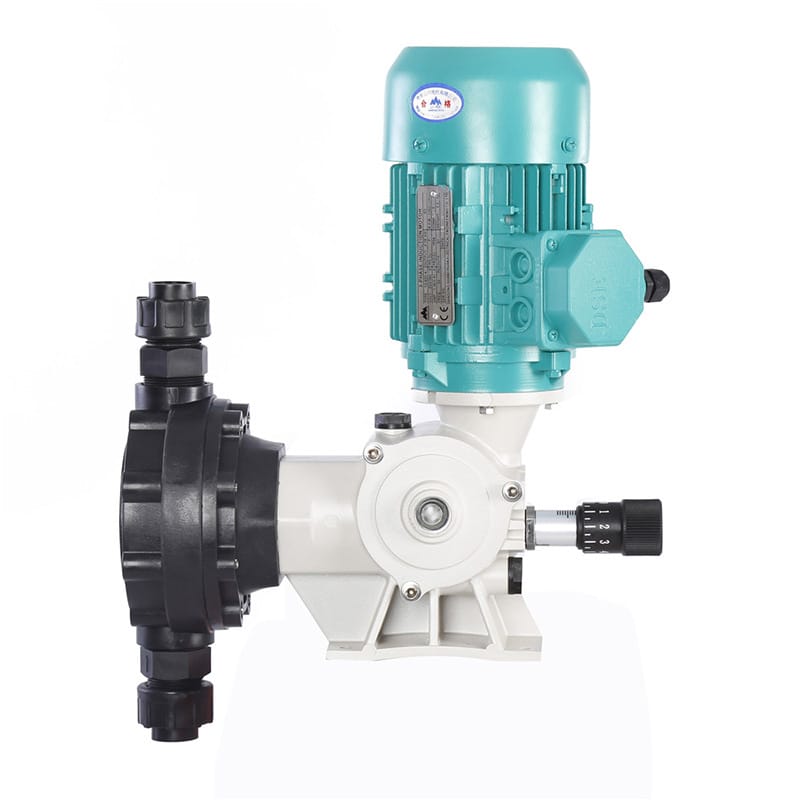

新道茨NDWS系列機械隔膜計量泵主圖 (4).jpg 新道茨NDWS系列機械隔膜計量泵主圖 (3).jpg 新道茨NDWS系列機械隔膜計量泵主圖 (5).jpg 新道茨NDWS系列機械隔膜計量泵主圖 (2).jpg

undefined

新道茨機械隔膜計量泵NDWS系列優勢特點

1. 擁有高強度的低壓壓鑄鋁箱體，保證堅實牢固的同時，降低了計量泵的重量，也降低了后期整體設備的重量。

2. 精密的蝸輪蝸桿，使傳動效率顯著增加，使得獲得同樣的壓力排量的同時，電機功率更小更加節能。

3. 整機重量的下降，更高效率的運轉，真正達到了節能環保的目的。

4. 可以搭配電動沖程調節，手動調節時顯示當前沖程長度，或者根據4-20mA自動調節計量泵沖程長度，從而達到精準顯示和調節流量的目的。

5. 優良的改性PTFE膜片制造工藝，使得機械隔膜計量泵Z高壓力可以達到30公斤，使得12-30公斤壓力系統下的計量泵成本大幅下降。

6. 彈簧復位結構簡單明了維修與養護變得簡單。

7. PVC、PVDF、PTFE、SS316全系列材質的泵頭，適合輸送各種酸堿鹽溶液，無泄漏的過流結構保證工藝過程穩定有序進行。

8. 可選配電動沖程調節裝置4-20mA、變頻電機和防爆電機。

新道茨機械隔膜計量泵NDWS系列型號規格表

型號	流量	壓力	單次沖程流量	泵速	行程	膜片直徑	電機
型號	L/H	Bar	ml/stroke	SPM	mm	mm	W
NDWS-8/1.6	8	16	1.13	118	2	48	180
NDWS-12/1.6	12	16	1.13	177	2	48	180
NDWS-18/1.6	18	16	2.54	118	2	60	180
NDWS-24/1.6	24	16	2.3	177	2	60	180
NDWS-33/1.0	33	10	4.7	118	4	90	180
NDWS-68/1.0	68	10	9.6	118	6	90	180
NDWS-120/0.7	120	7	11	177	4	105	180
NDWS-143/0.6	143	6	20.1	118	6	105	180
NDWS-213/0.5	213	5	20.1	177	6	105	180
NDWS-258/0.4	258	4	36.4	118	10	105	180
NDWS-386/0.3	386	3	36.4	177	10	105	180
