日機裝（NIKKISO）BX系列計量泵產品說明

核心特點

雙凸輪設計：運轉穩定，精度高，誤差控制在±2%以內。
材質多樣：適用于各種耐酸堿藥液，提供PVC、SUS304/SUS316、PTFE等泵頭材質選擇。
安裝靈活：可直接安裝于藥槽上，支持臥式或立式安裝。
結構緊湊：體積小，易安裝，適合多種應用場景。
維護便捷：零件更換簡單，易于保養和維修。
流量調節精準：手動調節流量，可選配變頻電機實現更精確的控制。
低噪音運行：機械傳動部分無泄漏，運行安靜。

技術參數

流量范圍：14ml/h - 1800L/h。
最大壓力：1MPa（部分型號為0.5MPa）。
電機功率：40W 或 90W。
連接方式：軟管式、牙口、由令式、法蘭式等多種連接方式。
膜片材質：PTFE/EPDM。
適用液體：強酸、堿類水處理藥水、造紙藥劑、水泥添加劑、活性炭、絮凝劑、石油添加藥等。

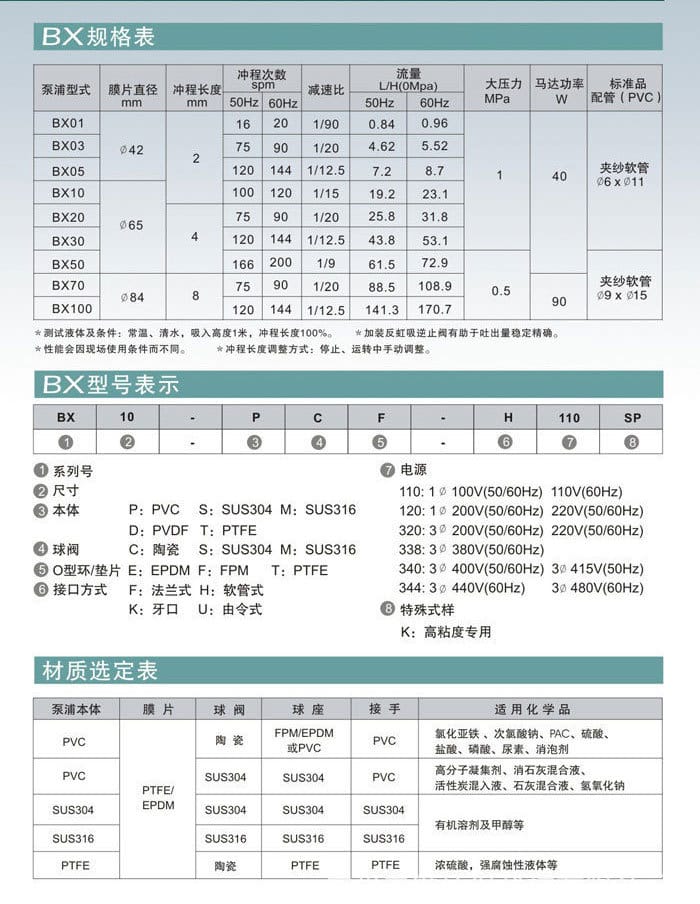

型號	膜片直徑 (mm)	沖程長度 (mm)	沖程次數 (spm)	減速比	流量 (L/H, 0MPa)	最大壓力 (MPa)	馬達功率 (W)
BX10-PCF-H338	65	2	100/120	1/15	19.2/23.1	1	40
BX20-PCF-H338	65	4	75/90	1/20	25.8/31.8	1	40
BX30-PCF-H338	65	4	120/144	1/12.5	43.8/53.1	1	40
BX50-PCF-H338	65	4	166/200	1/9	61.5/72.9	0.5	40
BX70-PCF-H338	84	8	75/90	1/20	88.5/108.9	0.5	90
BX100-PCF-H338	84	8	120/144	1/12.5	141.3/170.7	0.5	90

應用行業

安裝條件

電源要求：電壓范圍為200V-415V（具體視型號而定），頻率為50/60Hz。
環境要求：避免高溫、潮濕或腐蝕性氣體環境。
安裝位置：支持臥式或立式安裝，可直接安裝于藥槽上。
配管方式：根據實際需求選擇軟管式、牙口、由令式或法蘭式連接。

注意事項

確保吸入高度不超過1米，以保證穩定的吐出量。
加裝反虹吸逆止閥有助于提升吐出量的穩定性和精確性。
在調整沖程長度時，需確保設備處于停止或運轉中，并手動進行調整。
使用前請確認泵浦本體、膜片、球閥等材質是否與輸送液體兼容。
定期檢查和更換易損件（如膜片、O型環等），以延長設備使用壽命。
性能可能因現場使用條件不同而有所變化，請根據實際需求進行調試。

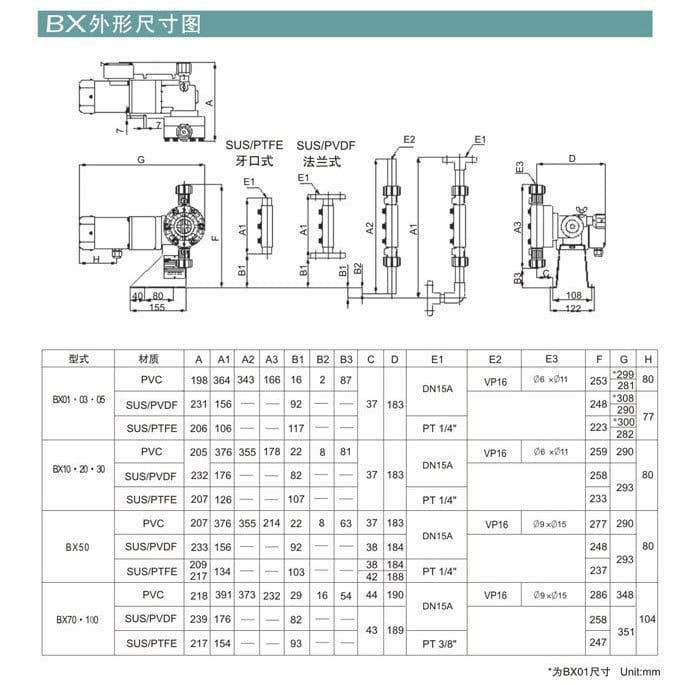

undefined

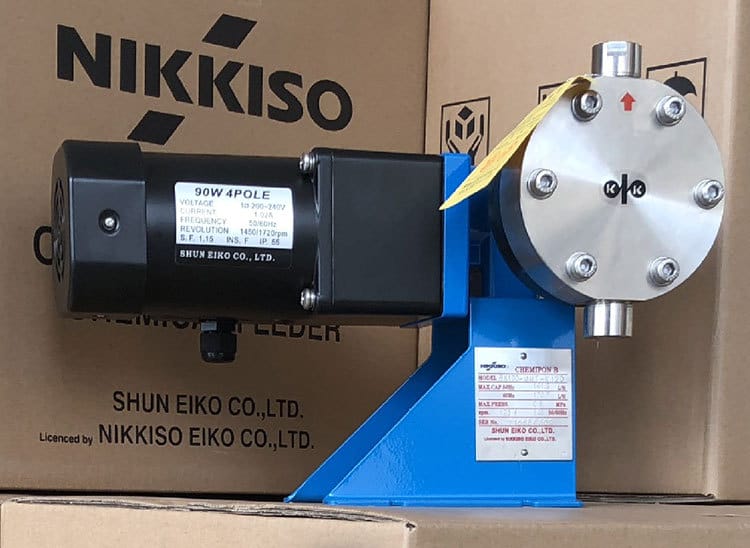

undefined

日機裝隔膜式計量泵其主力產品以AH、BX（BB系列代替型號）、NFH系列為主：

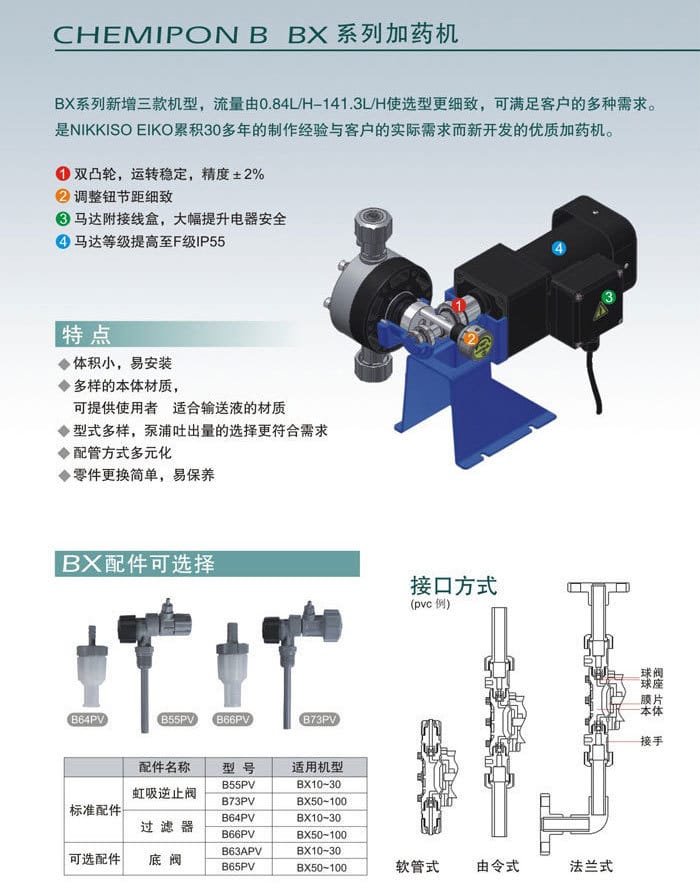

◆NIKKISO EIKO(日機裝)計量泵BX系列延續BA、BB小型加藥機的優點，開發吐出容量每分鐘達141 Liter之小型加藥機，選型更自由。

◆計量泵主要特點：
雙凸輪，運轉穩定，精度高。材質適用于各種耐酸堿藥液。
可安裝于藥槽上。構造為不銹鋼底座，外形優美。容易保養、維修。
馬達附接線盒，大幅提升電器。

◆產品小巧，有多種計量規格和型號可供選擇。

◆產品結構由微型電機傳動式、臥式、立式安裝，單式、雙隔膜工作方式。

◆控制特點：計量準確，手動調節流量（可加裝變頻電機），低噪音，機械傳動部分，無泄露。

◆泵頭材質：PVC、SUS304/SUS316、PTFE，膜片為：PTFE/EPDM

◆適合輸送液體：可輸送強酸、堿類水處理藥水、造紙藥劑、水泥添加劑、活性炭、絮凝劑、石油添加藥等。

◆流量控制范圍：14ml-1800L/小時

◆連接方式：配有軟管式、牙口、由令式、法蘭式等多種連接方式

◆計量泵電機功率：有40W、90KW可供選擇。

◆NIKKISO計量泵BX系列具體技術參數：
型號：BX10-PCF-H220/380 流量：0～19.2L/H （BB10-PVP4計量泵替代型號）
型號：BX20-PCF-H220/380 流量：0～25.8L/H （BB20-PVP4計量泵替代型號）
型號：BX30-PCF-H220/380 流量：0～43.8L/H （BB30-PVP4計量泵替代型號）
型號：BX50-PCF-H220/380 流量：0～61.5L/H （BB50-PVP4計量泵替代型號）
型號：BX70-PCF-H220/380 流量：0～88.5L/H
型號：BX100-PCF-H220/380 流量：0～141.3L/H
