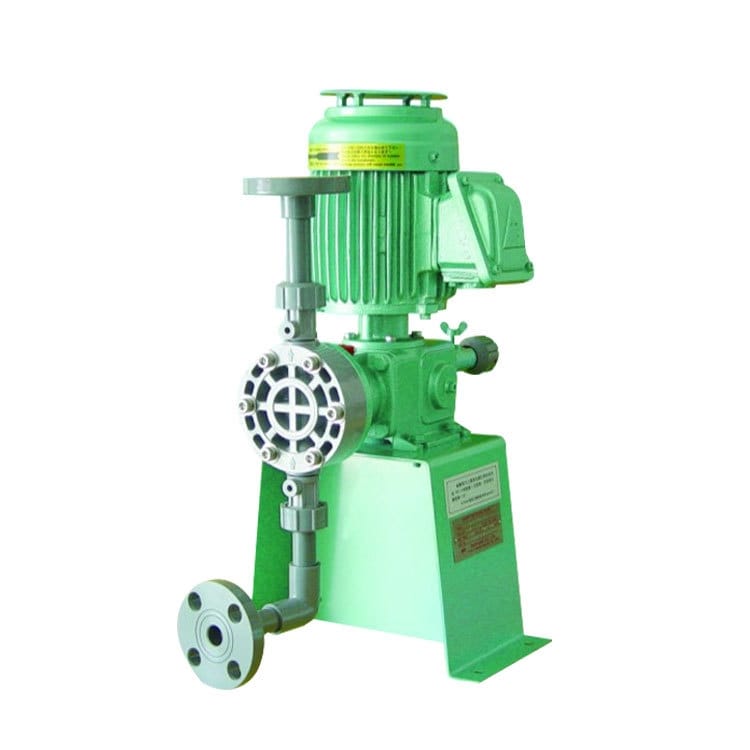

NIKKISO日機裝AHA42-PCT-FN型機械隔膜計量泵

核心特點

結構緊湊：產品小巧，提供多種計量規格和型號選擇，適應不同空間需求。
驅動靈活：微型電機傳動，支持臥式、立式安裝，具備單、雙隔膜工作方式。
控制精準：計量準確，支持手動調節流量（可加裝變頻電機實現自動控制）。
運行穩定：低噪音運行，機械傳動部分設計確保無泄露，安全環保。

技術參數

基礎參數

流量控制范圍：14ml - 1800L/小時
電機電壓：220V / 380V 可選
連接方式：配備PVC軟管、硬管、法蘭等多種連接方式
泵頭材質：PVC、SUS304、SUS316、PVDF
膜片材質：PTFE、EPDM
密封件材質：EPDM、FPM、PTFE
球閥材質：SUS304、SUS316、Ceramics（陶瓷）

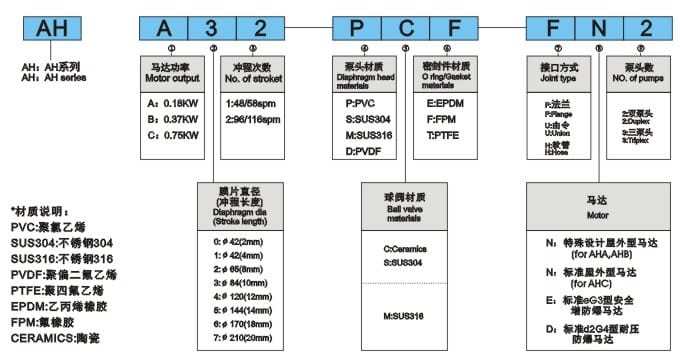

型號代碼說明 (例: A32P C F F N2@0)

馬達功率：A(0.18KW), B(0.37KW), C(0.75KW)
沖程次數：1(48/58spm), 2(98/116spm)
泵頭材質：P(PVC), U(由令), M(SUS316), D(PVDF)
密封件材質：E(EPDM), F(FPM), T(PTFE)
接口方式：F(法蘭), U(由令)
泵頭數：S(SUS316單泵頭), 2(雙泵頭), 3(三泵頭)
膜片直徑/沖程長度：0(Φ42/2mm), 1(Φ42/4mm), 2(Φ65/8mm), 3(Φ84/10mm), 4(Φ120/12mm), 5(Φ144/14mm), 6(Φ170/18mm), 7(Φ210/20mm)
球閥材質：C(Ceramics), S(SUS304), M(SUS318)
馬達類型：N(特殊設計屋外型/標準屋外型), E(標準eG3型安全防爆), D(標準d2G4型耐壓防爆)

AH全系列型號

AHA01系列：AHA01-PCF-FN, AHA01-PSF-FN, AHA01-DCT-FN, AHA01-SST-FN
AHA11系列：AHA11-PCF-FN, AHA11-PSF-FN, AHA11-DCT-FN, AHA11-SST-FN
AHA12系列：AHA12-PCF-FN, AHA12-PSF-FN, AHA12-DCT-FN, AHA12-SST-FN
AHA21系列：AHA21-PCF-FN, AHA21-PSF-FN, AHA21-DCT-FN, AHA21-SST-FN
AHA22系列：AHA22-PCF-FN, AHA22-PSF-FN, AHA22-DCT-FN, AHA22-SST-FN
AHA31系列：AHA31-PCF-FN, AHA31-PSF-FN, AHA31-DCT-FN, AHA31-SST-FN
AHA32系列：AHA32-PCF-FN, AHA32-PSF-FN, AHA32-DCT-FN, AHA32-SST-FN
AHA41系列：AHA41-PCT-FN, AHA41-PST-FN, AHA41-DCT-FN, AHA41-SST-FN
AHA42系列：AHA42-PCT-FN, AHA42-PST-FN, AHA42-DCT-FN, AHA42-SST-FN
AHA52系列：AHA52-PCT-FN, AHA52-PST-FN
AHB41系列：AHB41-PCT-FN, AHB41-PST-FN, AHB41-DCT-FN, AHB41-SST-FN
AHB42系列：AHB42-PCT-FN, AHB42-PST-FN, AHB42-DCT-FN, AHB42-SST-FN
AHB52系列：AHB52-PCT-FN, AHB52-PST-FN, AHB52-DCT-FN, AHB52-SST-FN
AHC62系列：AHC62-PCT-FN, AHC62-PST-FN, AHC62-DCT-FN, AHC62-SST-FN
AHC72系列：AHC72-PCT-FN, AHC72-PST-FN, AHC72-DCT-FN, AHC72-SST-FN

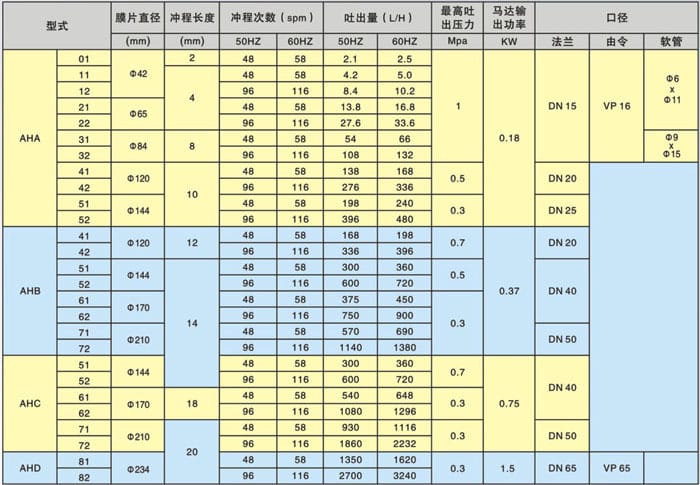

性能參數表

型式	膜片直徑	沖程長度	沖程次數(50Hz)	沖程次數(60Hz)	吐出量(50Hz L/H)	吐出量(60Hz L/H)	最高吐出壓力	馬達輸出功率	口徑(法蘭)	口徑(由令)	口徑(軟管)
AHA01	Φ42	2	48	58	2.1	2.5	1	0.18	DN 15	VP16	06X11
AHA11	Φ42	4	48	58	4.2	5.0	1	0.18	DN 15	VP16	06X11
AHA12	Φ42	4	96	116	8.4	10.2	1	0.18	DN 15	VP16	06X11
AHA21	Φ65	4	48	58	13.8	16.8	1	0.18	DN 15	VP16	09X15
AHA22	Φ65	4	96	116	27.6	33.6	1	0.18	DN 15	VP16	09X15
AHA31	Φ84	8	48	58	54	66	1	0.18	DN 15	VP16	09X15
AHA32	Φ84	8	96	116	108	132	1	0.18	DN 20	-	-
AHA41	Φ120	10	48	58	138	168	0.5	0.18	DN 20	-	-
AHA42	Φ120	10	96	116	276	336	0.5	0.18	DN 25	-	-
AHA51	Φ144	10	48	58	198	240	0.3	0.18	DN 25	-	-
AHA52	Φ144	10	96	116	396	480	0.3	0.18	DN 25	-	-
AHB41	Φ120	12	48	58	168	198	0.7	0.37	DN 20	-	-
AHB42	Φ120	12	96	116	336	396	0.7	0.37	DN 40	-	-
AHB51	Φ144	14	48	58	300	360	0.5	0.37	DN 40	-	-
AHB52	Φ144	14	96	116	600	720	0.5	0.37	DN 40	-	-
AHB61	Φ170	14	48	58	375	450	0.3	0.37	DN 50	-	-
AHB62	Φ170	14	96	116	750	900	0.3	0.37	DN 50	-	-
AHB71	Φ210	14	48	58	570	690	0.3	0.37	DN 50	-	-
AHB72	Φ210	14	96	116	1140	1380	0.3	0.37	DN 50	-	-
AHC51	Φ144	14	48	58	300	360	0.7	0.75	DN 40	-	-
AHC52	Φ144	14	96	116	600	720	0.7	0.75	DN 40	-	-
AHC61	Φ170	18	48	58	540	648	0.3	0.75	DN 50	-	-
AHC62	Φ170	18	96	116	1080	1296	0.3	0.75	DN 50	-	-
AHC71	Φ210	20	48	58	930	1116	0.3	0.75	DN 50	-	-
AHC72	Φ210	20	96	116	1860	2232	0.3	0.75	DN 50	-	-
AHD81	Φ234	20	48	58	1350	1620	0.3	1.5	DN 65	VP 65	-
AHD82	Φ234	20	96	116	2700	3240	0.3	1.5	DN 65	VP 65	-

應用行業

污水處理：加藥泵，輸送強酸、堿類水處理藥水、絮凝劑、活性炭等。
造紙行業：輸送各類造紙藥劑。
建材行業：輸送水泥添加劑。
石油化工：輸送石油添加藥及各類化工介質。

安裝條件

安裝方式：支持臥式安裝與立式安裝，靈活適應不同現場空間布局。
管道連接：提供PVC軟管、硬管及法蘭多種連接方式，便于對接各類管道系統。
電源匹配：需根據現場供電條件選擇匹配的220V或380V電機，并確保接線正確安全。

注意事項

開票與稅務：如需開具發票，需另加稅點，具體詳情請咨詢客服確認。
材質兼容性：輸送強酸、強堿等特殊腐蝕性液體時，務必核對泵頭材質（PVC/SUS304/SUS316/PVDF）、膜片材質（PTFE/EPDM）及密封件材質是否與介質兼容。
流量調節：手動調節流量時需規范操作；若需自動化控制，請確認加裝變頻電機及匹配控制系統。
防泄露檢查：安裝完畢后，需開機試運行檢查機械傳動部分及接口處是否無泄露，確保安全穩定運行。


undefined

undefined

日機裝NIKKISO EIKO計量泵

◆NIKKISO計量泵AH系列產品特點：產品小巧，有多種計量規格和型號可供選擇。產品結構由微型電機傳動，臥、立式安裝，單、雙隔膜工作方式。
◆控制特點：計量準確，手動調節流量（可加裝變頻電機），低噪音，機械傳動部分，無泄露。
◆泵頭材質：PVC、SUS304/SUS316、PTFE，膜片為：PTFE/EPDM
◆適合輸送液體：可輸送強酸、堿類水處理藥水、造紙藥劑、水泥添加劑、活性炭、絮凝劑、石油添加藥等。
◆流量控制范圍：14ml-1800L/小時
◆連接方式：配有PVC軟管、硬管、法蘭多種連接方式
◆計量泵電機類型：有380V或220V電壓可供選擇
