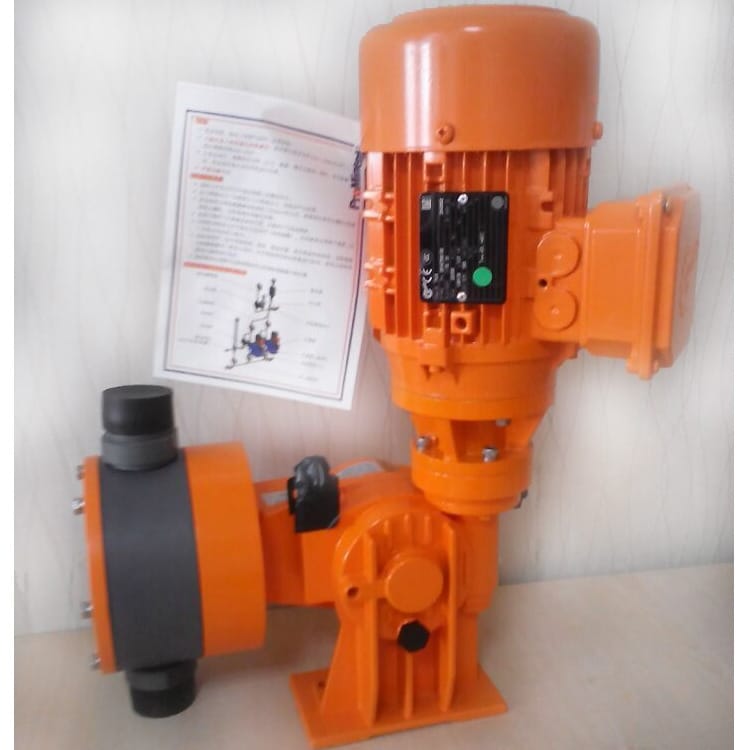

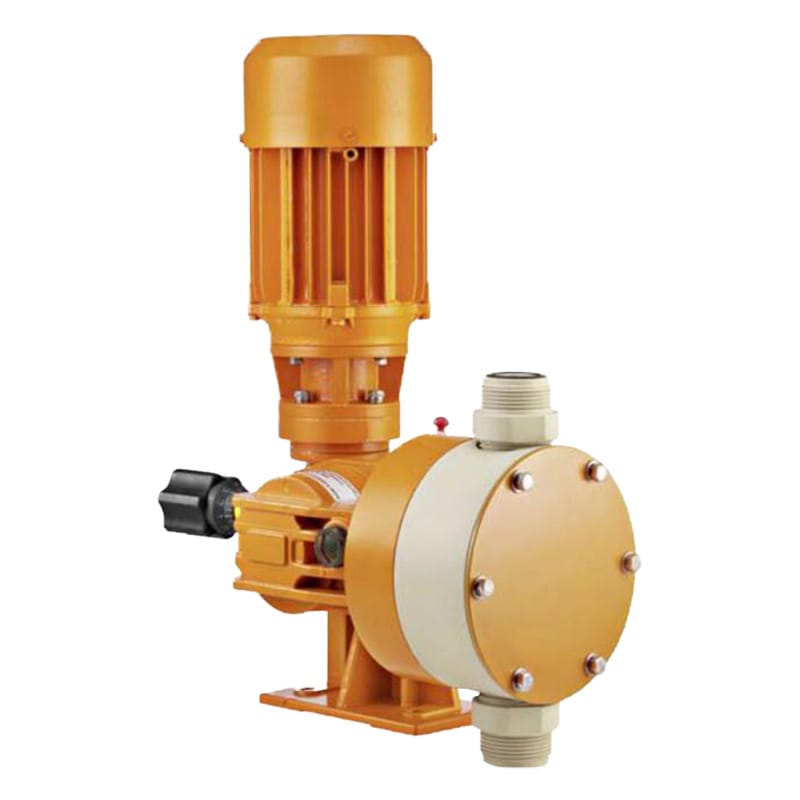

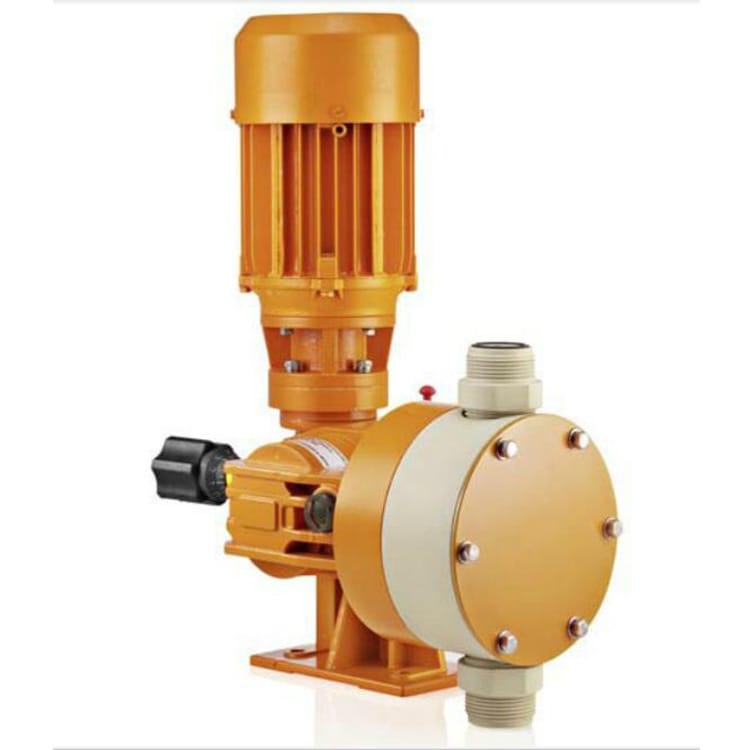

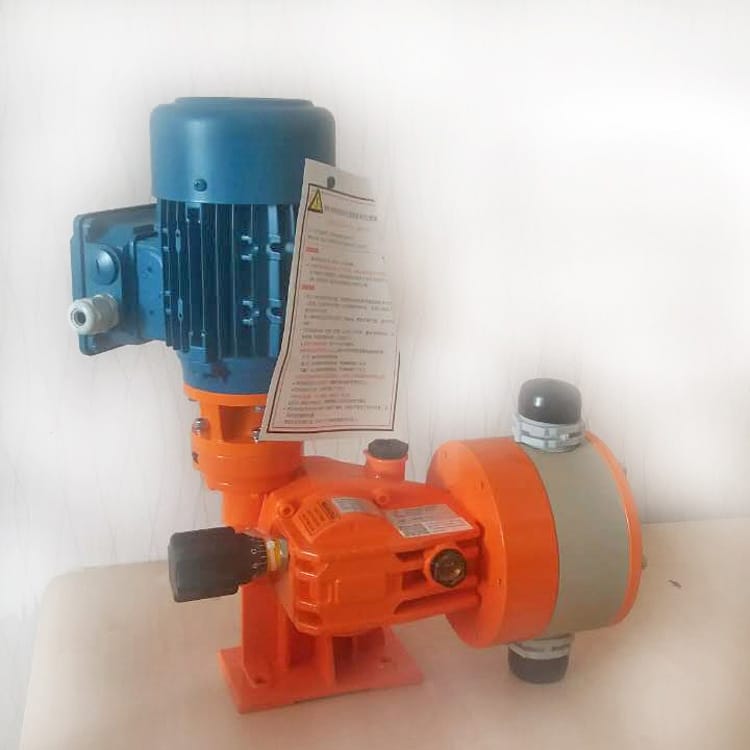

普羅名特 Plasma系列電機驅動隔膜計量泵 (PSMA05300PPB00S000)
核心特點
- 驅動與原理：電機驅動、往復式、隔膜式加藥泵，運行安全可靠。
- 高精度與耐用：設計合理，計量精度高（沖程30%~100%內精度±2%），堅固耐用。
- 操作簡便：支持0到100%控制手柄手動調節，操作簡單（最佳調節范圍30%~100%）。
- 材質多樣：提供PP、PC、TT、SS等多種泵頭材質，滿足不同介質和應用要求。

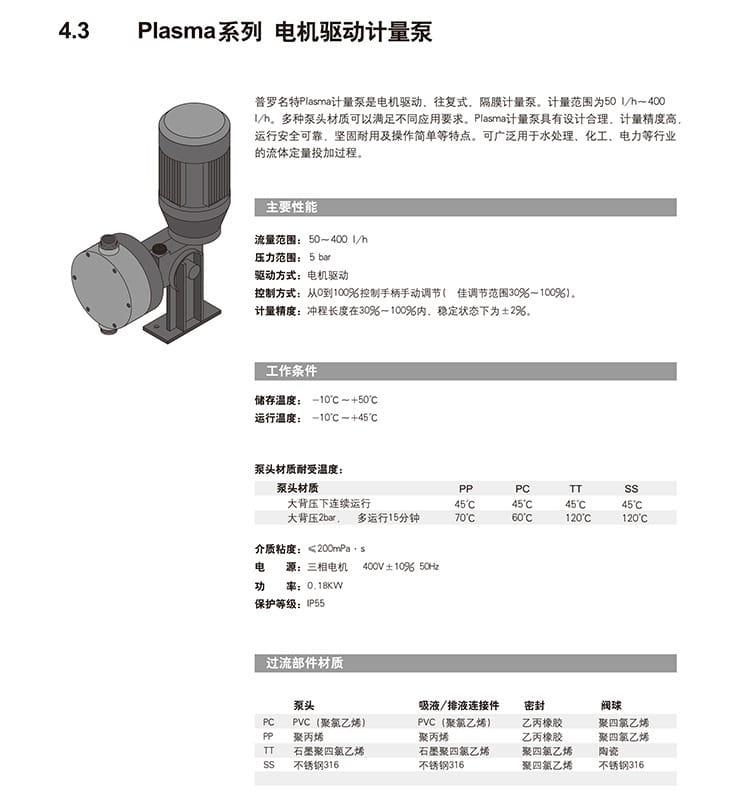

技術參數
1. 基礎性能參數
- 流量范圍：50~400 L/h
- 壓力范圍：5 bar
- 驅動方式：電機驅動
- 控制方式：手動調節（0~100%）
- 計量精度：±2%（沖程長度30%~100%內，穩定狀態下）
- 介質粘度：≤200 mPa·s
- 電源：三相電機 400V±10% 50Hz
- 功率：0.18KW（流量≤260L/h） / 0.37KW（流量≥300L/h）
- 保護等級：IP55
2. 工作與溫度條件
- 儲存溫度：-10℃~+50℃
- 運行溫度：-10℃~+45℃
- 泵頭材質耐受溫度：
| 泵頭材質 | PP | PC | TT | SS |
|----------|----|----|----|----|
| 最大背壓下連續運行 | 45℃ | 45℃ | 45℃ | 45℃ |
| 最大背壓2bar，最多運行15分鐘 | 70℃ | 60℃ | 120℃ | 120℃ |
3. 過流部件材質
| 材質代碼 | 泵頭 | 吸液/排液連接件 | 密封 | 閥球 |
|----------|------|------------------|------|------|
| PC (PVC) | PVC(聚氯乙烯) | PVC(聚氯乙烯) | 乙丙橡膠(EPDM) | 聚四氟乙烯(PTFE) |
| PP (聚丙烯) | 聚丙烯(PP) | 聚丙烯(PP) | 乙丙橡膠(EPDM) | 聚四氟乙烯(PTFE) |
| TT (石墨PTFE) | 石墨聚四氟乙烯 | 石墨聚四氟乙烯 | 聚四氟乙烯(PTFE) | 陶瓷 |
| SS (不銹鋼316) | 不銹鋼316 | 不銹鋼316 | 聚四氟乙烯(PTFE) | 不銹鋼316 |

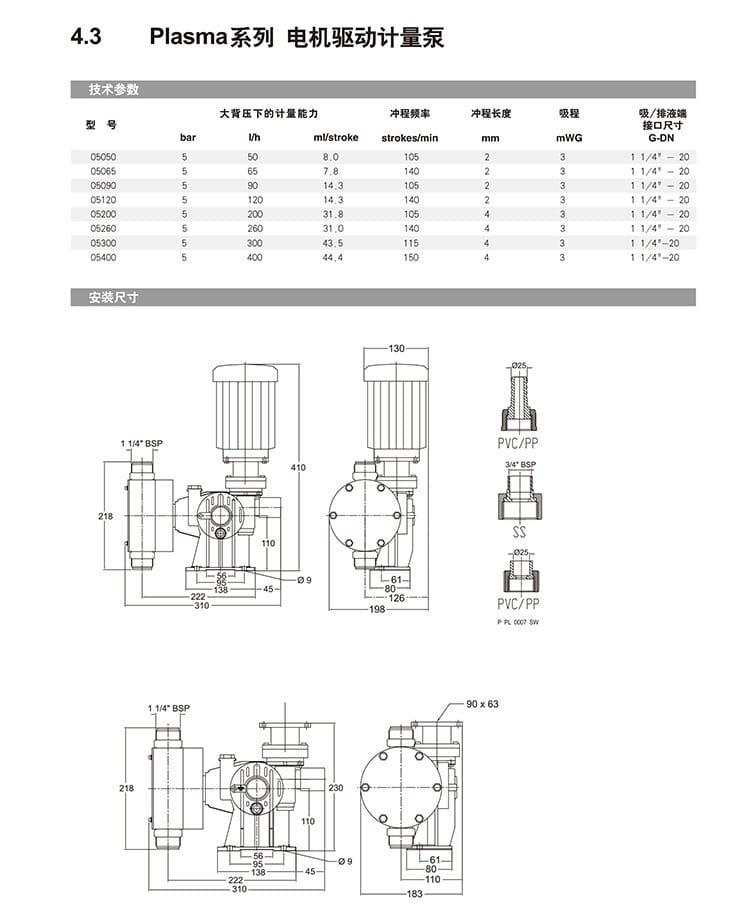

4. 詳細型號參數表
| 型號 | 流量(L/h) | 最大背壓 | 沖程容積(ml/stroke) | 沖程頻率(strokes/min) | 吸程 |
|------|-----------|---------------|---------------------|------------------------|---------|
| G050 | 50 | 5 | 50 | 8.0 | 10 |
| G050 | 65 | 5 | 65 | 7.8 | 14 |
| G050 | 90 | 5 | 90 | 14.3 | 10 |
| G051 | 120 | 5 | 120 | 14.3 | 14 |
| G052 | 200 | 5 | 200 | 31.8 | 10 |
| G052 | 260 | 5 | 260 | 31.0 | 14 |
| G053 | 300 | 5 | 300 | 43.5 | 11.5 |
| G054 | 400 | 5 | 400 | 44.4 | 15 |

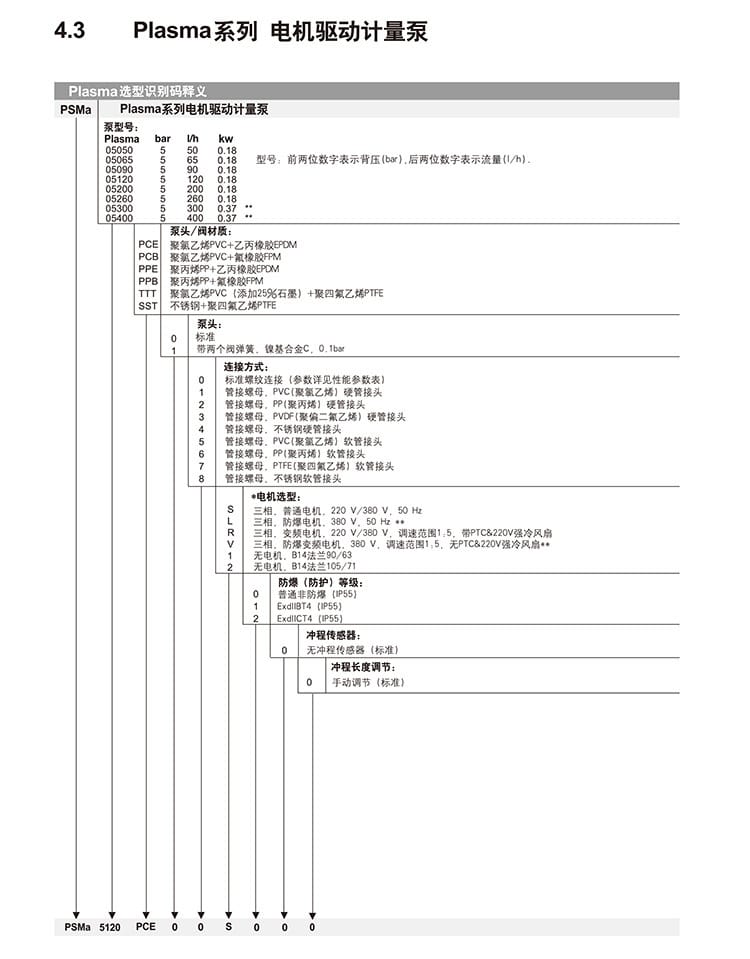

5. 選型識別碼釋義（以PSMA05300PPB00S000為例）
- PSMa：Plasma系列電機驅動計量泵
- 05：背壓5 bar
- 300：流量300 L/h
- PPB：泵頭/閥材質為聚丙烯(PP) + 氟橡膠(FPM)
- 0：標準泵頭（帶兩個閥彈簧，鎳基合金C，0.1bar）
- 0：標準螺紋連接
- S：三相普通電機，220V/380V，50Hz
- 0：普通非防爆(IP55)
- 0：無沖程傳感器(標準)
- 0：手動調節沖程長度(標準)
應用行業
廣泛應用于水處理、化工、電力等行業的流體定量投加過程。
安裝條件
- 接口尺寸：標準螺紋連接，常見接口規格為1 1/4*BSP（具體依型號而定）。
- 連接方式選項：支持標準螺紋連接，或選用管接螺母連接硬管/軟管（材質可選PVC、PP、PVDF、不銹鋼、PTFE等）。
- 安裝空間：需參考具體外形尺寸圖，基礎輪廓尺寸參考值長約310mm~410mm，寬約130mm~230mm，高約180mm~220mm（依不同排布與接口方向有所差異，詳細尺寸請以官方圖紙為準）。
注意事項
- 沖程調節：最佳調節范圍為30%~100%，在此范圍內可保證±2%的高計量精度。
- 溫度限制：運行環境溫度不應超過+45℃；需特別注意泵頭材質在最大背壓下的耐受溫度限制，短時運行（≤15分鐘）與連續運行溫度標準不同。
- 介質要求：輸送介質粘度需≤200mPa·s，且需與所選過流部件材質（泵頭、密封、閥球等）化學兼容。
- 防爆需求：若用于防爆環境，選型識別碼中防爆等級需選擇“1”(ExdIIBT4)或“2”(ExdIICT4)，不可使用普通非防爆型號。
