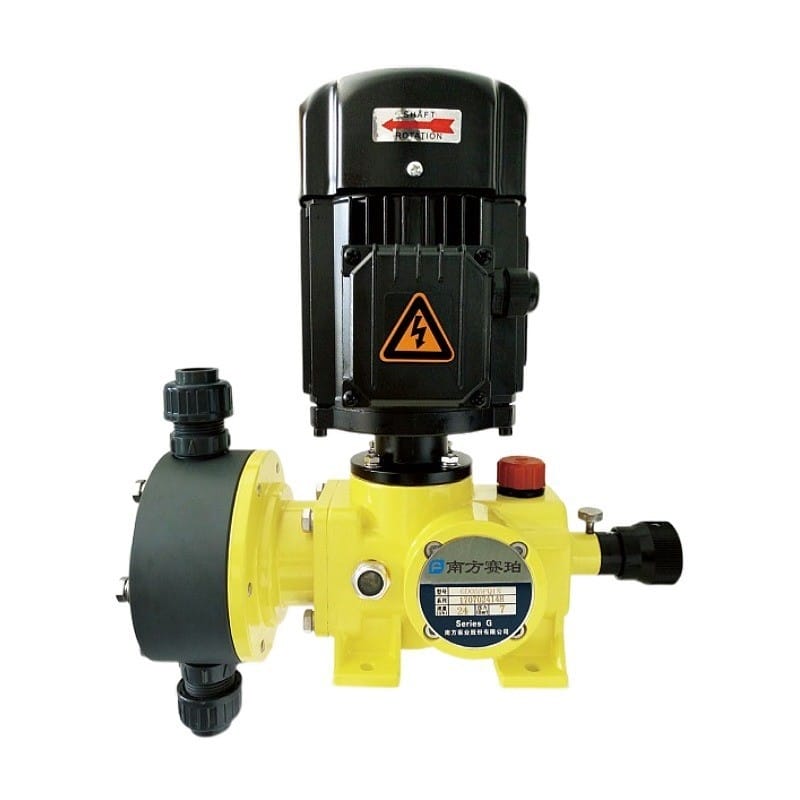

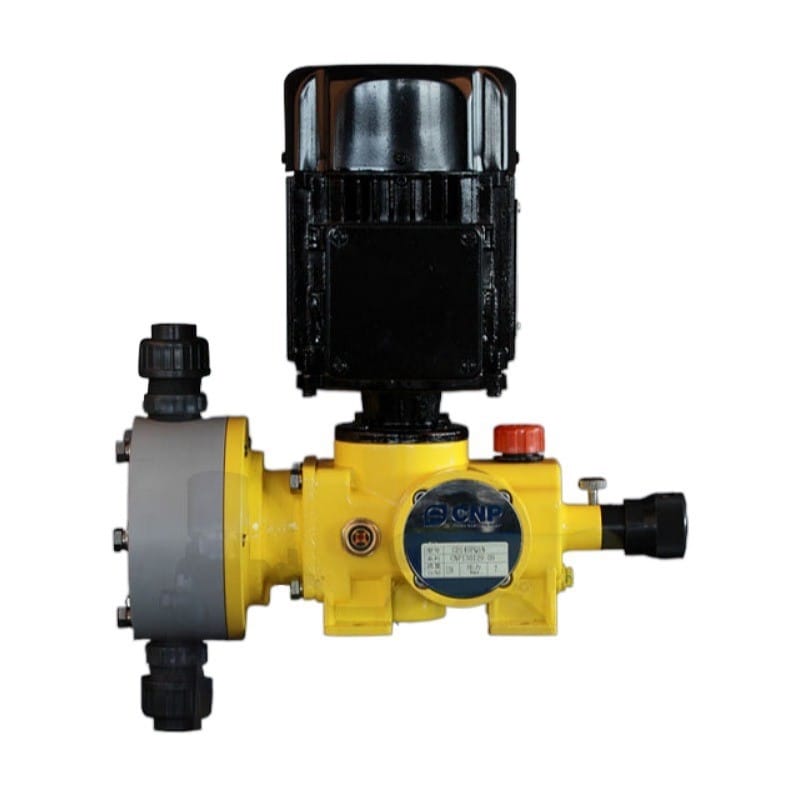

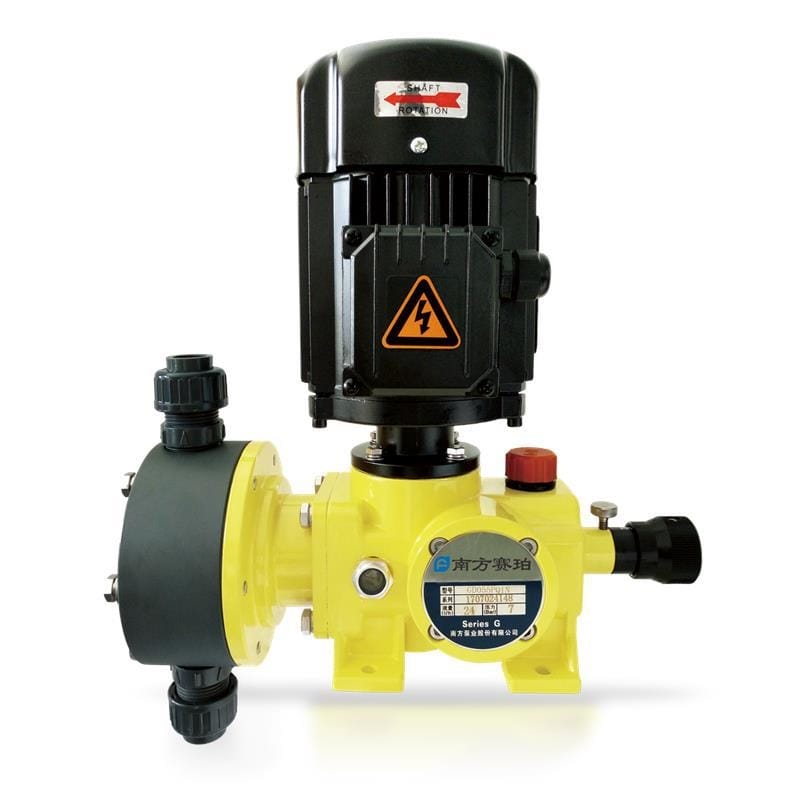

南方賽珀小型GD系列機械隔膜計量泵
核心特點
- 超長壽命與品質保障：南方泵業廠家直銷，提供質量保障與超長使用壽命。
- 耐腐蝕與高適應性：液力端提供PVC、PVDF、316SS及特殊材料等多種選擇，完美適配各種腐蝕性介質。
- 精準計量與靈活控制：支持手動調量及4-20mA模擬信號變頻控制，滿足不同工況的精準加藥需求。
- 接口與配置多樣化：提供NPT螺紋、硬管插管、軟管插接等多種接口方式，并可按需選配底板與電機。
- 系統附件完善：可配套過濾器、校正柱、脈動緩沖器等，且安全閥為必選件，特定型號隨泵附帶注射閥、腳閥及軟管。
技術參數

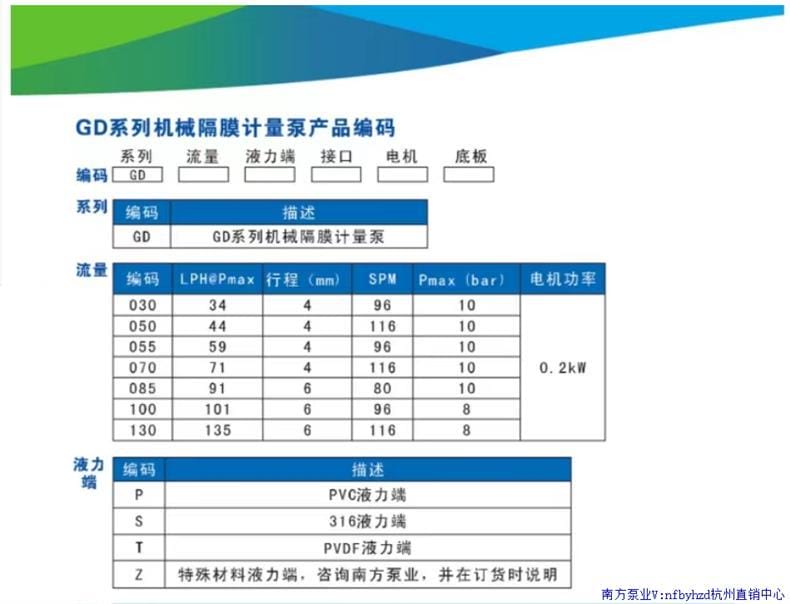

流量與性能參數
| 編碼 |
流量(L/h) |
行程 |
SPM(沖次/分) |
Pmax(bar) |
電機功率 |
| 030 |
34 |
4 |
96 |
10 |
0.2kW |
| 050 |
44 |
4 |
116 |
10 |
0.2kW |
| 055 |
59 |
4 |
96 |
10 |
0.2kW |
| 070 |
71 |
4 |
116 |
10 |
0.2kW |
| 085 |
91 |
6 |
80 |
10 |
0.2kW |
| 100 |
101 |
6 |
96 |
8 |
0.2kW |
| 130 |
135 |
6 |
116 |
8 |
0.2kW |
液力端材質與編碼
| 編碼 |
描述 |
| P |
PVC液力端 |
| S |

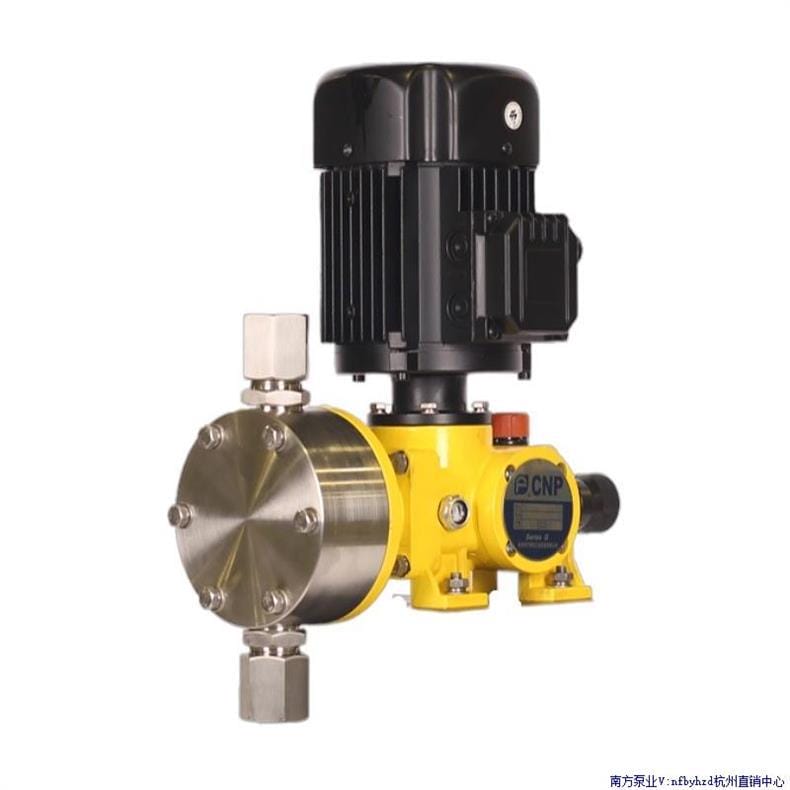

316SS液力端 |
| T |

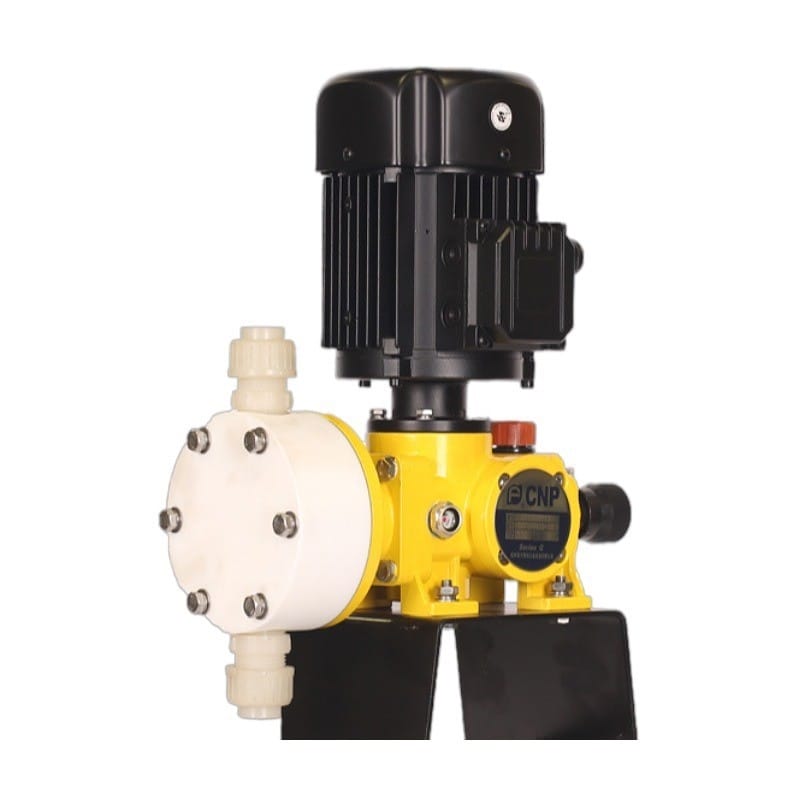

PVDF液力端 |
| Z |
特殊材料液力端（需咨詢并訂貨時說明） |

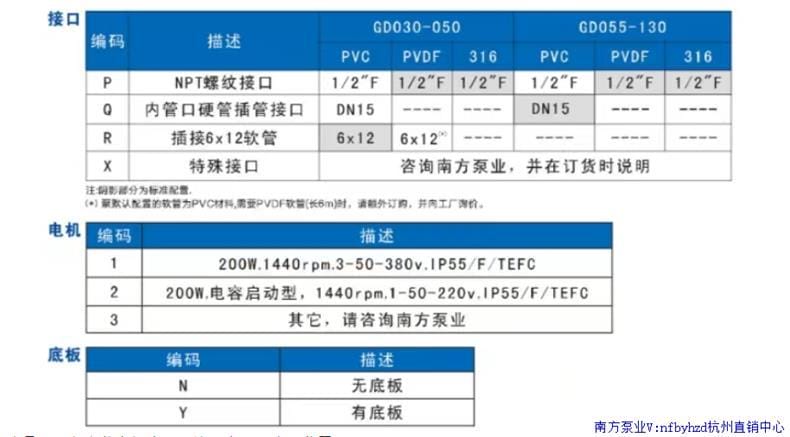

接口類型與編碼
| 編碼 |
描述 |
PVC材質 |
PVDF材質 |
316SS材質 |
| P |
NPT螺紋接口 |
1/2"F |
1/2"F |
1/2"F |
| Q |
內管口硬管插管接口 |
DN15 |
DN15 |
DN15 |
| R |
插接6x12軟管 |
6x12 |
6x12 |
- |
| X |
特殊接口 |
咨詢工廠 |
需咨詢工廠 |
需咨詢工廠 |
電機與底板配置
電機編碼：
- 1：200W，1440rpm，3相-50Hz-380V，IP55/F/TEFC
- 2：200W，電容啟動型，1440rpm，1相-50Hz-220V，IP55/F/TEFC
- 3：其它規格（需咨詢南方泵業）
底板編碼：

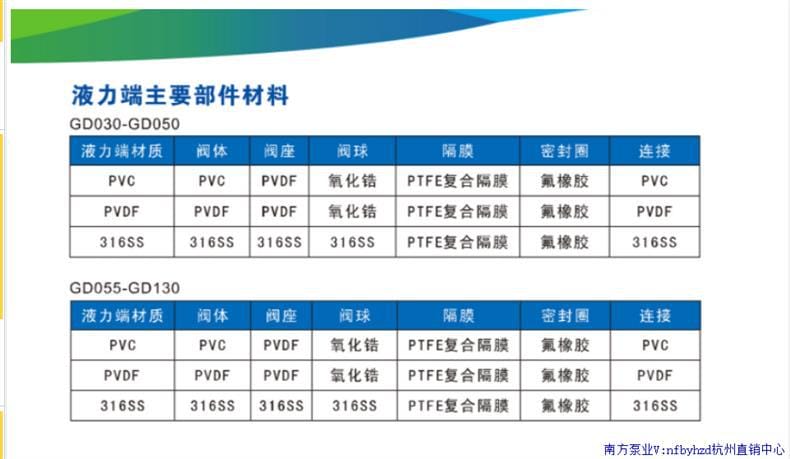

液力端主要部件材料
GD030-GD050 / GD055-GD130 系列
| 液力端材質 | 閥體 | 閥座 | 閥球 | 隔膜 | 密封圈 | 連接 |
|---|---|---|---|---|---|---|
| PVC | PVC | PVDF | 氧化鋯 | PTFE復合隔膜 | 氟橡膠 | PVC |
| PVDF | PVDF | PVDF | 氧化鋯 | PTFE復合隔膜 | 氟橡膠 | PVDF |
| 316SS | 316SS | 316SS | 316SS | PTFE復合隔膜 | 氟橡膠 | 316SS |

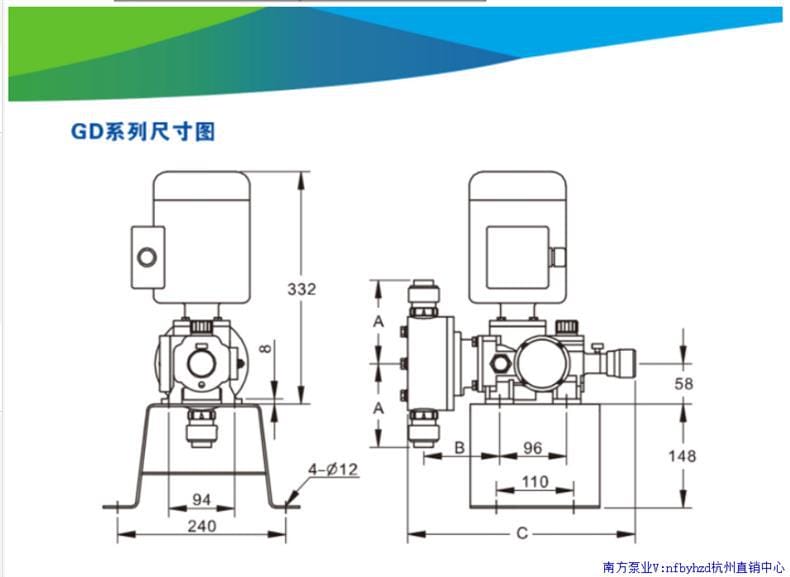

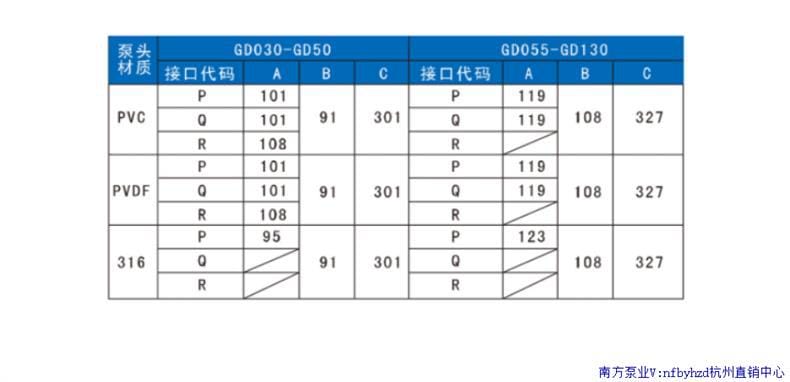

外形尺寸參數 (A/B/C mm)
| 泵頭材質 |
接口代碼 |
GD030-GD050 (A/B/C) |
GD055-GD130 (A/B/C) |
| PVC |
P |
101 / 91 / 301 |
119 / 108 / 327 |
| PVC |
Q |
101 / 91 / 301 |
119 / 108 / 327 |
| PVC |
R |
108 / 91 / 301 |
- / 108 / 327 |
| PVDF |
P |
101 / 91 / 301 |
119 / 108 / 327 |
| PVDF |
Q |
101 / 91 / 301 |
119 / 108 / 327 |
| PVDF |
R |
108 / 91 / 301 |
- / 108 / 327 |
| 316SS |
P |
95 / 91 / 301 |
123 / 108 / 327 |
| 316SS |
Q |
- / 91 / 301 |
- / 108 / 327 |
| 316SS |
R |
- / 91 / 301 |
- / 108 / 327 |
應用行業
廣泛應用于污水處理、化工加藥、水處理、工業流程、電力、制藥等需要耐腐蝕及精準流量計量的行業。
安裝條件
- 供電要求：單相220V/50Hz或三相380V/50Hz電源；變頻控制需200V-50Hz單相/380V-50Hz三相，輸入4-20mA模擬信號。
- 管路連接：根據選配接口（NPT螺紋、硬管插管或軟管）進行對應管路鋪設，確保接口密封與管徑匹配。
- 底板安裝：根據工況選擇無底板(N)或帶底板(Y)配置，帶底板機型需確保安裝面平整穩固。
- 系統附件：安裝時必須在管路系統中配置安全閥（必選項），建議根據系統需求選配背壓閥、脈動緩沖器等以保證計量精度和系統安全。
注意事項
- 特殊定制說明：選擇特殊材料液力端(Z)或特殊接口(X)時，務必提前咨詢南方泵業并在訂貨時明確說明。
- 軟管配置：泵默認配置的軟管為PVC材質；若需PVDF軟管（長6m），請另行外購并向工廠詢價。
- 標配附件范圍：僅GD030、GD050且泵頭材質為PVC/PVDF、接口代碼為R的泵，隨泵提供注射閥、腳閥、配重和6米軟管；其他型號需按需另配。
- 色差與實物：產品均為實物拍攝，但因燈光、顯示器及個人視覺差異，可能存在輕微色差，顏色以收到的實物為準。
- 發貨與定制：現貨商品付款后72小時內發貨；加工定制產品以雙方約定時間為準。
- 驗貨與退換：無質量問題不接受退換貨，請務必在收貨前開箱驗貨，如有問題立即聯系客服處理。
- 評價與售后：重視每一位用戶的反饋，收到商品后如有任何問題請第一時間聯系客服解決，嚴禁惡意差評。
