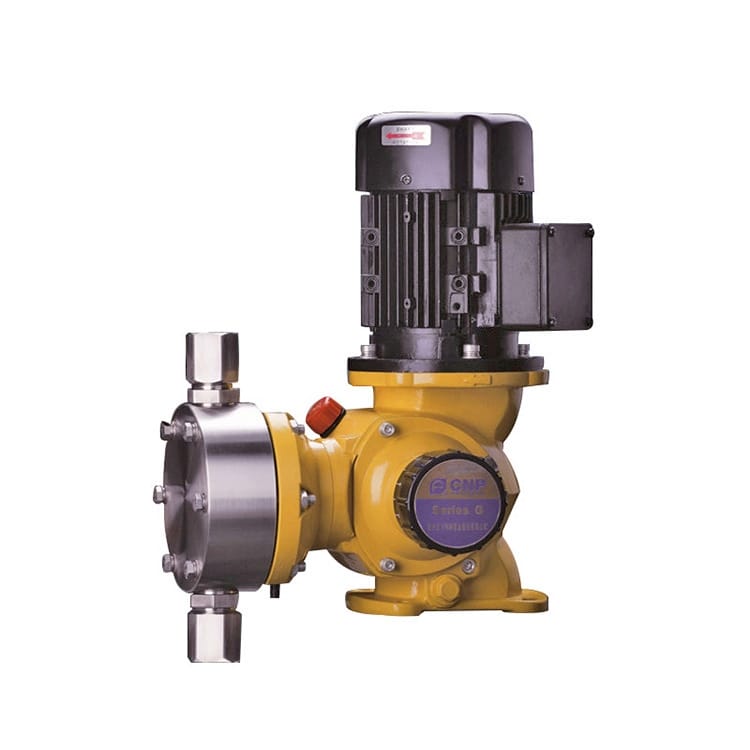

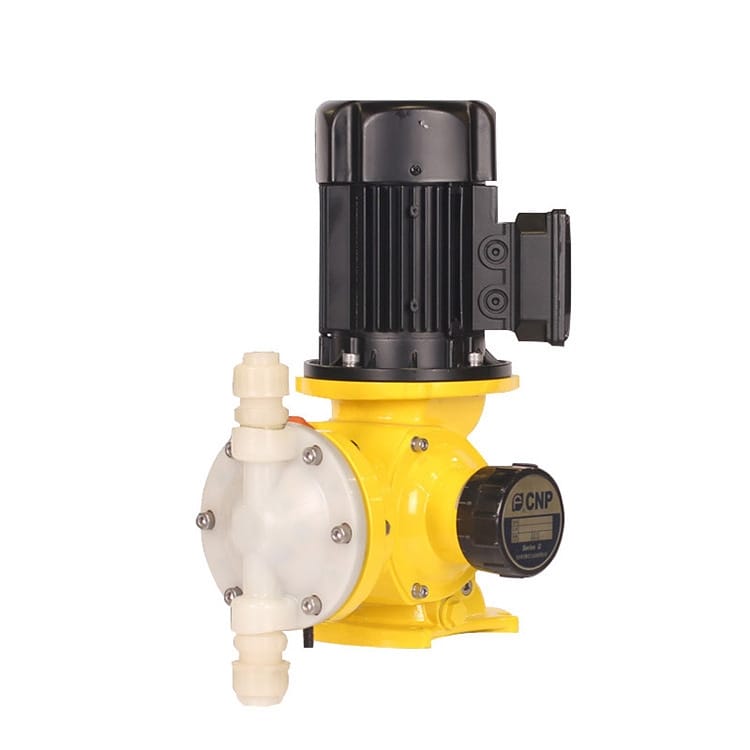

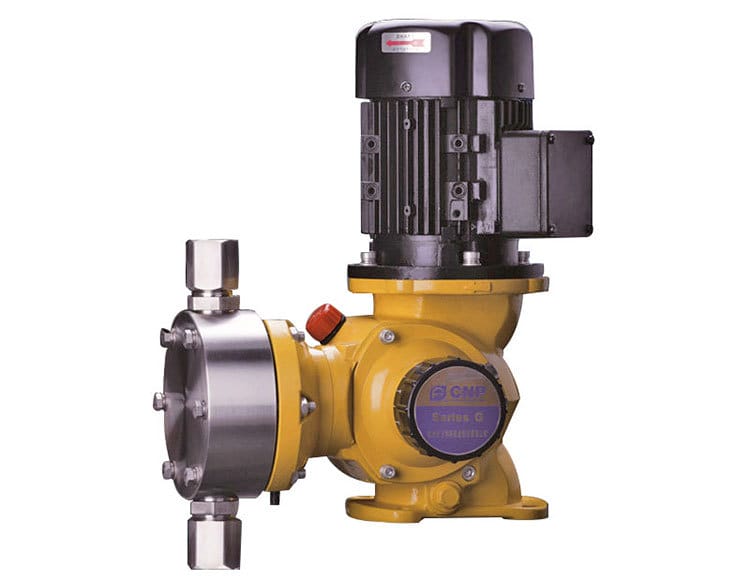

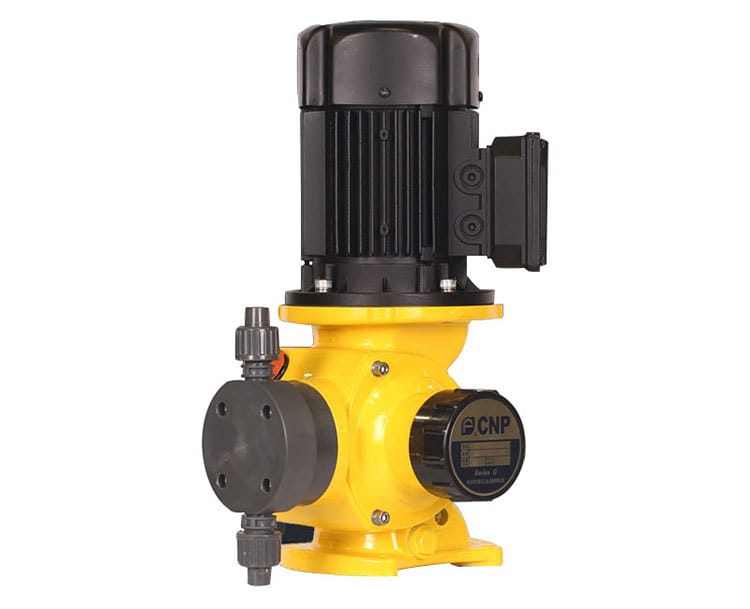

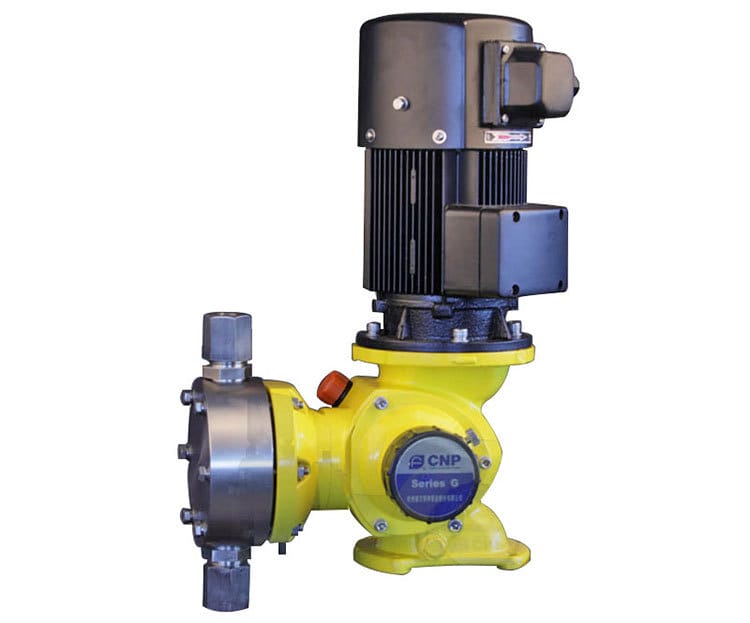

南方賽珀加藥泵GM0090TP1MNN型PVDF泵頭機械隔膜式計量泵

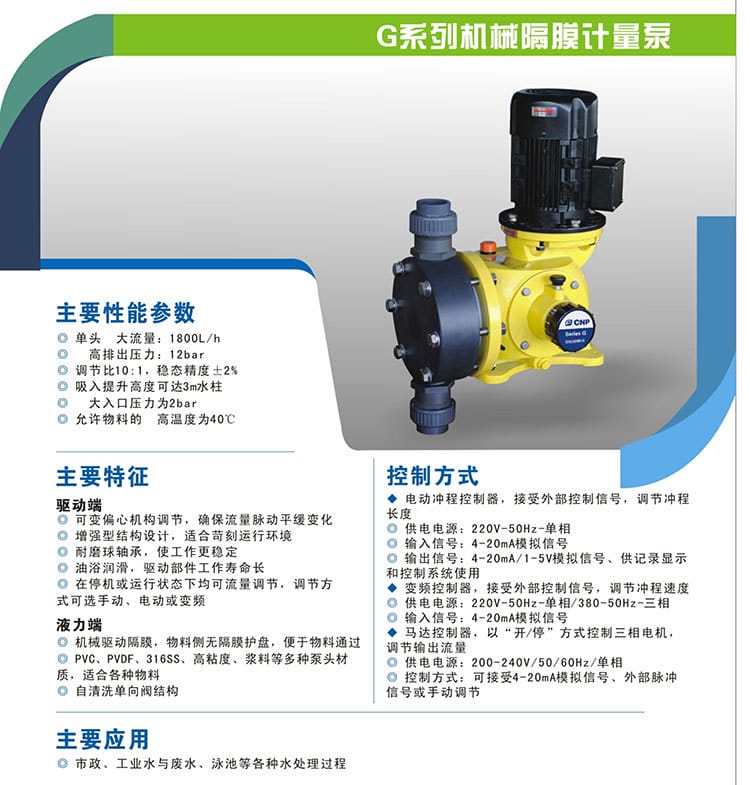

核心特點

驅動端特征

可變偏心機構調節：確保流量脈動平緩變化。
增強型結構設計：適合苛刻運行環境。
耐磨球軸承：使工作更穩定。
油浴潤滑：驅動部件工作壽命長。
靈活調節：在停機或運行狀態下均可調節流量，方式可選手動、電動或變頻。

液力端特征

機械驅動隔膜：物料側無隔膜護盤，便于物料通過。
多材質泵頭可選：提供PVC、PVDF、316SS、高粘度、漿料等多種泵頭材質，適合各種物料。
自清洗單向閥結構：保證運行順暢。

控制方式

電動沖程控制器：接受外部控制信號，調節沖程長度。
變頻控制器：接受外部控制信號，調節沖程速度。
馬達控制器：以“開/?！狈绞娇刂迫嚯姍C(jī)，調節輸出流量。
信號支持：輸入信號4-20mA模擬信號；輸出信號4-20mA/1-5V模擬信號，供記錄顯示和控制系統使用；可接受4-20mA模擬信號、外部脈沖信號或手動調節。
供電電源：支持220V-50Hz-單相、380V-50Hz-三相等多種規格。

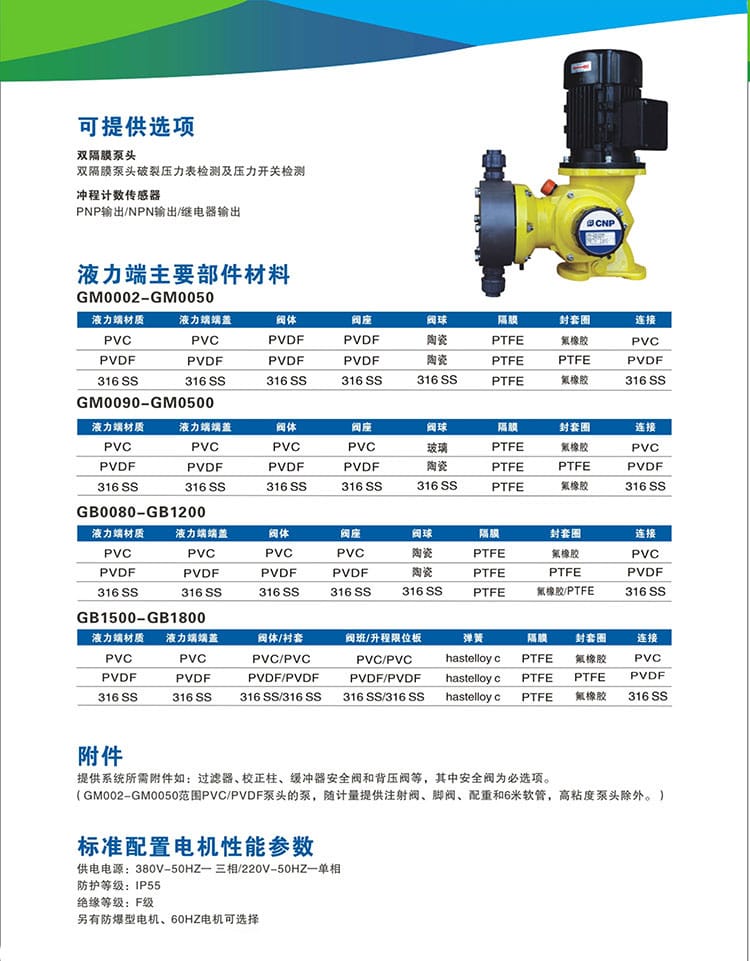

可提供選項

雙隔膜泵頭
雙隔膜泵頭破裂壓力表檢測及壓力開關檢測
沖程計數傳感器
PNP輸出/NPN輸出/繼電器輸出

技術參數

主要性能參數

參數項目	規格指標
單頭最大流量	1800 L/h
最高排出壓力	12 bar
調節比	10:1
穩態精度	±2%
吸入提升高度	可達3m水柱
最大入口壓力	2 bar
允許物料最高溫度	40℃

標準配置電機性能參數

供電電源：380V-50Hz-三相 / 220V-50Hz-單相
防護等級：IP55
絕緣等級：F級
可選電機：防爆型電機、60Hz電機

液力端主要部件材料

GM0002-GM0050 范圍 | 液力端材質 | 液力端端蓋 | 閥體 | 閥座 | 閥球 | 隔膜 | 封套圈 | 連接 | | --- | --- | --- | --- | --- | --- | --- | --- | | PVC | PVC | PVC | PVDF | 陶瓷 | PTFE | 氟橡膠 | PVC | | PVDF | PVDF | PVDF | PVDF | 陶瓷 | PTFE | PTFE | PVDF | | 316 SS | 316 SS | 316 SS | 316 SS | 316 SS | PTFE | 氟橡膠 | 316 SS |

GM0090-GM0500 范圍 | 液力端材質 | 液力端端蓋 | 閥體 | 閥座 | 閥球 | 隔膜 | 封套圈 | 連接 | | --- | --- | --- | --- | --- | --- | --- | --- | | PVC | PVC | PVC | PVC | 玻璃 | PTFE | 氟橡膠 | PVC | | PVDF | PVDF | PVDF | PVDF | 陶瓷 | PTFE | PTFE | PVDF | | 316 SS | 316 SS | 316 SS | 316 SS | 316 SS | PTFE | 氟橡膠 | 316 SS |

GB0080-GB1200 范圍 | 液力端材質 | 液力端端蓋 | 閥體 | 閥座 | 閥球 | 隔膜 | 封套圈 | 連接 | | --- | --- | --- | --- | --- | --- | --- | --- | | PVC | PVC | PVC | PVC | 陶瓷 | PTFE | 氟橡膠 | PVC | | PVDF | PVDF | PVDF | PVDF | 陶瓷 | PTFE | PTFE | PVDF | | 316 SS | 316 SS | 316 SS | 316 SS | 316 SS | PTFE | 氟橡膠/PTFE | 316 SS |

GB1500-GB1800 范圍 | 液力端材質 | 液力端端蓋 | 閥體/襯套 | 閥班/升程限位板 | 彈簧 | 隔膜 | 封套圈 | 連接 | | --- | --- | --- | --- | --- | --- | --- | --- | | PVC | PVC | PVC/PVC | PVC/PVC | Hastelloy C | PTFE | 氟橡膠 | PVC | | PVDF | PVDF | PVDF/PVDF | PVDF/PVDF | Hastelloy C | PTFE | PTFE | PVDF | | 316 SS | 316 SS | 316 SS/316 SS | 316 SS/316 SS | Hastelloy C | PTFE | 氟橡膠 | 316 SS |

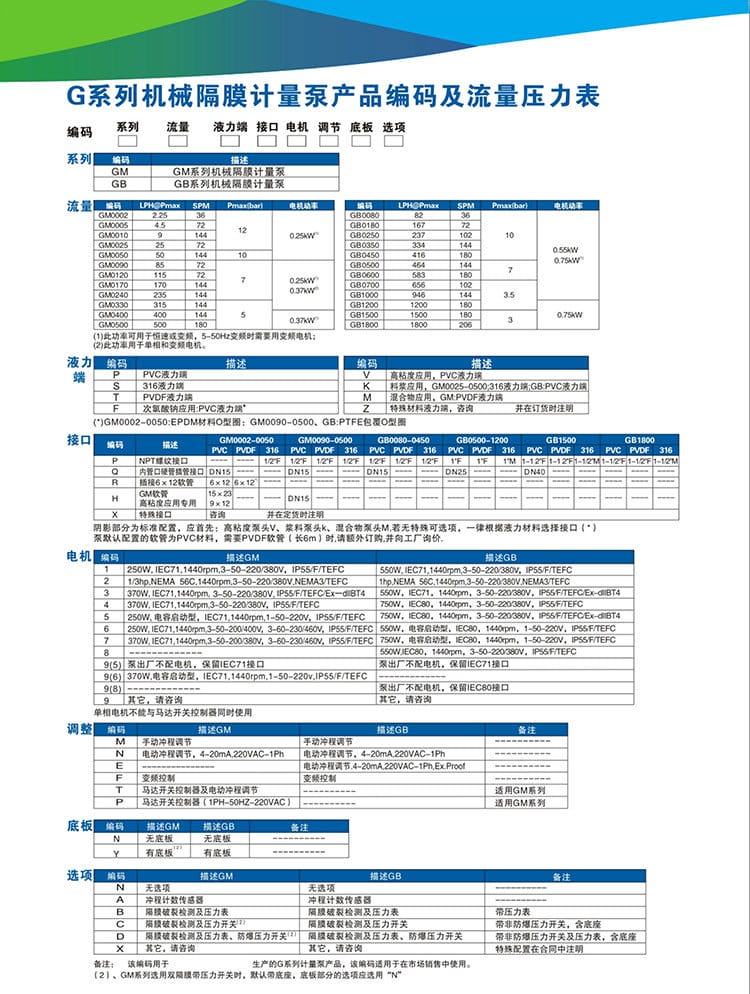

產品編碼及流量壓力表

GM系列機械隔膜計量泵 | 型號 | 流量(LPH) | 最大壓力 | SPM | 電機功率 | | --- | --- | --- | --- | --- | | GM0002 | 2.2 | 5 | 36 | - | | GM0005 | 4.5 | 7 | 72 | - | | GM0010 | 9 | 14 | 40 | 0.25 kW | | GM0025 | 25 | 7 | 72 | - | | GM0050 | 50 | 14 | 144 | - | | GM0090 | 85 | 7 | 72 | - | | GM0120 | 115 | 7 | 72 | - | | GM0170 | 170 | 14 | 144 | 0.25 kW | | GM0240 | 235 | 14 | 144 | - | | GM0330 | 315 | 14 | 144 | - | | GM0400 | 400 | 14 | 144 | - | | GM0500 | 500 | 18 | 180 | 0.37 kW |

GB系列機械隔膜計量泵 | 型號 | 流量(LPH) | 最大壓力 | SPM | 電機功率 | | --- | --- | --- | --- | --- | | GB0080 | 8 | 2 | 36 | - | | GB0180 | 16 | 7 | 72 | - | | GB0250 | 23 | 7 | 10 | 210(?) | | GB0350 | 33 | 4 | 14 | 0.55 kW | | GB0450 | 41 | 6 | 18 | 0.75 kW | | GB0500 | 46 | 4 | 14 | - | | GB0600 | 58 | 3 | 18 | - | | GB0700 | 65 | 6 | 10 | 0.37 kW | | GB1000 | 94 | 6 | 14 | - | | GB1200 | 120 | - | 18 | - | | GB1500 | 150 | - | 18 | 0.75 kW | | GB1800 | 180 | - | 20 | - | (注：部分OCR識別數據存在亂碼，已盡力還原，疑問值以(?)標注)

編碼說明

液力端編碼 | 編碼 | 描述 | | --- | --- | | P | PVC液力端 | | S | 316SS液力端 | | T | PVDF液力端 | | F | 次氯酸鈉應用，PVC液力端 | | V | 高粘度應用，PVC液力端 | | K | 料漿應用(GM0025-0500為316液力端；GB為PVC液力端) | | M | 混合物應用(GM為PVDF液力端) | | Z | 特殊材料液力端，需咨詢并在訂貨時注明 |

接口編碼 | 編碼 | 描述 | | --- | --- | | P | NPT螺紋接口 | | Q | 內管口硬管插管接口 | | R | 插接6x12軟管 | | H | GM軟管(高粘度應用專用) | | X | 特殊接口 |

電機編碼 | 編碼 | 描述(GM系列) | 描述(GB系列) | | --- | --- | --- | | 1 | 250W, IEC71, 1440rpm, 3-50-220/380V, IP55/F/TEFC | 550W, IEC71, 1440rpm, 3-50-220/380V, IP55/F/TEFC | | 2 | 1/3hp, NEMA 56C, 1440rpm, 3-50-220/380V, NEMA3/TEFC | 1hp, NEMA 56C, 1440rpm, 3-50-220/380V, NEMA3/TEFC | | 3 | 370W, IEC71, 1440rpm, 3-50-220/380V, IP55/F/TEFC/EX-08T4 | 550W, IEC71, 1440rpm, 3-50-220/380V, IP55/F/TEFC/EX-dBT4 | | 4 | 370W, IEC71, 1440rpm, 3-50-220/380V, IP55/F/TEFC | 750W, IEC80, 1440rpm, 3-50-220/380V, IP55/F/TEFC | | 5 | 250W, 電容啟動型, IEC71, 1440rpm, 1-50-220V, IP55/F/TEFC | 750W, IEC80, 1440rpm, 3-50-220/380V, IP55/F/TEFC/Ex-dllBT4 | | 6 | 250W, IEC71, 1440rpm, 3-50-200/400V, 3-60-230/460V, IP55/F/TEFC | 550W, 電容啟動型, IEC80, 1440rpm, 1-50-220V, IP55/F/TEFC | | 7 | 370W, IEC71, 1440rpm, 3-50-200/380V, 3-60-230/460V, IP55/F/TEFC | 750W, 電容啟動型, IEC80, 1440rpm, 1-50-220V, IP55/F/TEFC | | 8 | - | 550W, IEC80, 1440rpm, 3-50-220/380V, IP55/F/TEFC | | 9(5) | 泵出廠不配電機，保留IEC71接口 | 泵出廠不配電機，保留IEC71接口 | | 9(6) | 370W, 電容啟動型, IEC71, 1440rpm, 1-50-220V, IP55/F/TEFC | - | | 9(8) | - | 泵出廠不配電機，保留IEC80接口 | | 9 | 其它，請咨詢 | 其它，請咨詢 |

應用行業

市政水處理
工業水與廢水處理
泳池水處理
各種水處理過程

安裝條件

必選附件：安全閥（系統必選項）。
可選附件：過濾器、校正柱、緩沖器、背壓閥等。
標配附件：GM0002-GM0050范圍PVC/PVDF泵頭的泵，隨計量提供注射閥、腳閥、配重和6米軟管（高粘度泵頭除外）。
吸入條件：吸入提升高度可達3m水柱，最大入口壓力為2bar。
溫度條件：允許物料最高溫度為40℃。

注意事項

開票說明：開票需另加稅點，詳細請咨詢客服。
標準配置選擇：陰影部分為標準配置，應優先選擇高粘度泵頭(V)、漿料泵頭(K)、混合物泵頭(M)；若無特殊可選項，一律根據液力端材料選擇接口。
軟管材質：泵默認配置軟管為PVC材料；若需PVDF軟管(長6m)，請額外訂購并向工廠詢價。
電機搭配限制：?jiǎn)蜗嚯姍C(jī)不能與馬達開關配合使用。
O型圈材質：GM0002-0050使用EPDM材料O型圈；GM0090-0500及GB系列使用PTFE包覆O型圈。
變頻電機要求：5-50Hz變頻時需要使用變頻電機。
