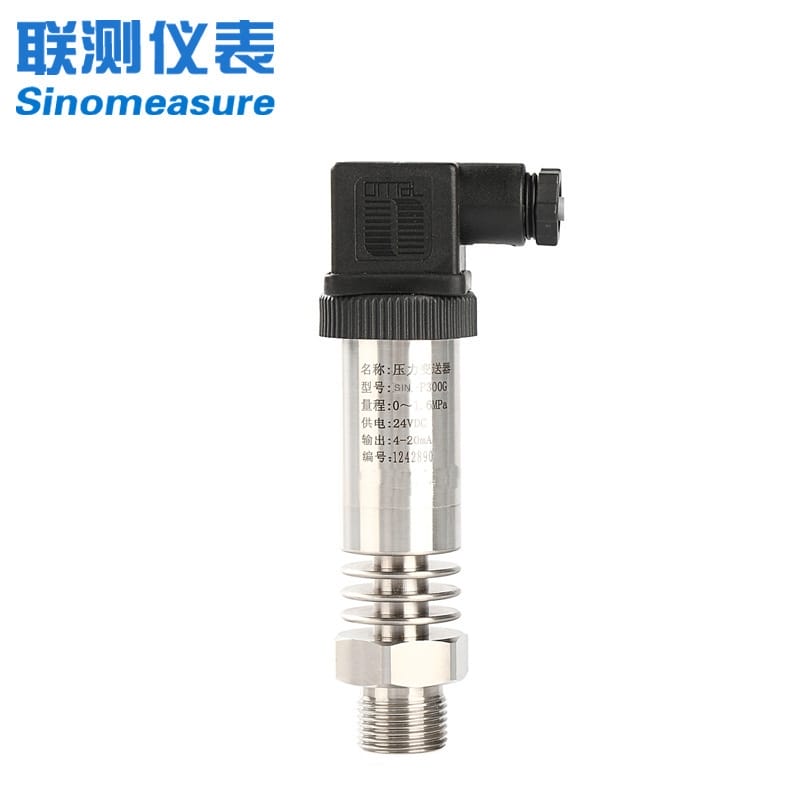

SIN-P300G 高溫壓力變送器產品技術手冊
一、 核心特點
本品由杭州聯測自動化技術有限公司自主研發生產，專為嚴苛工業環境設計，具備以下核心優勢：

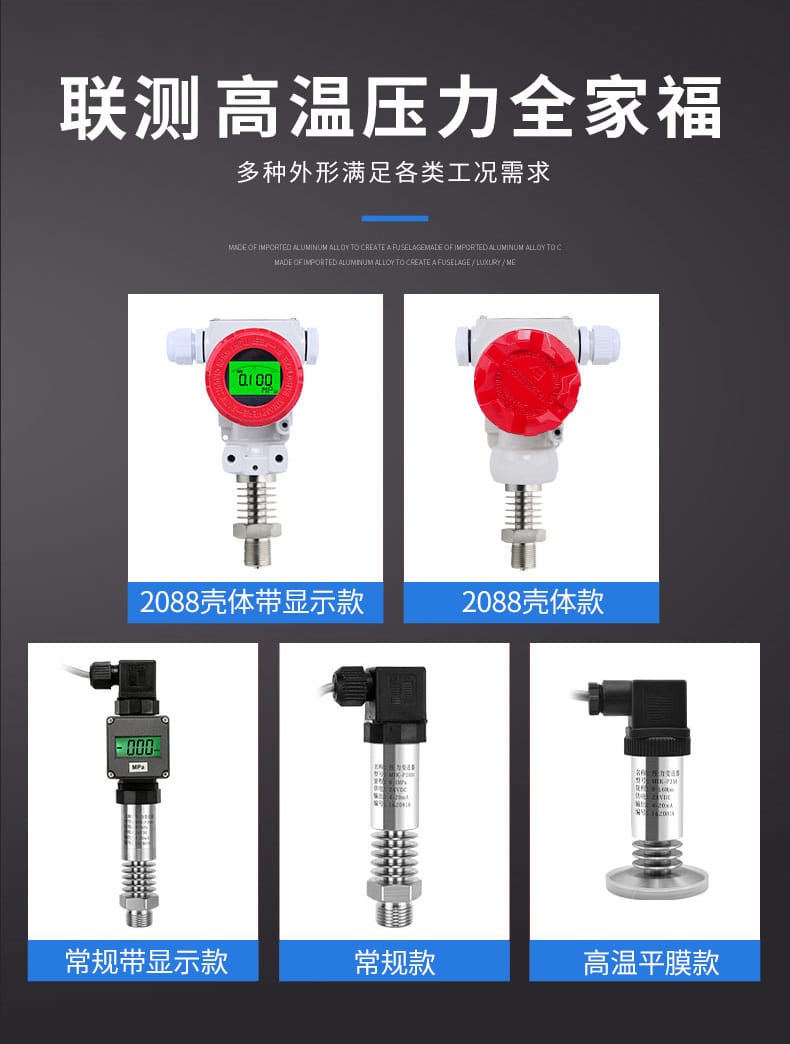

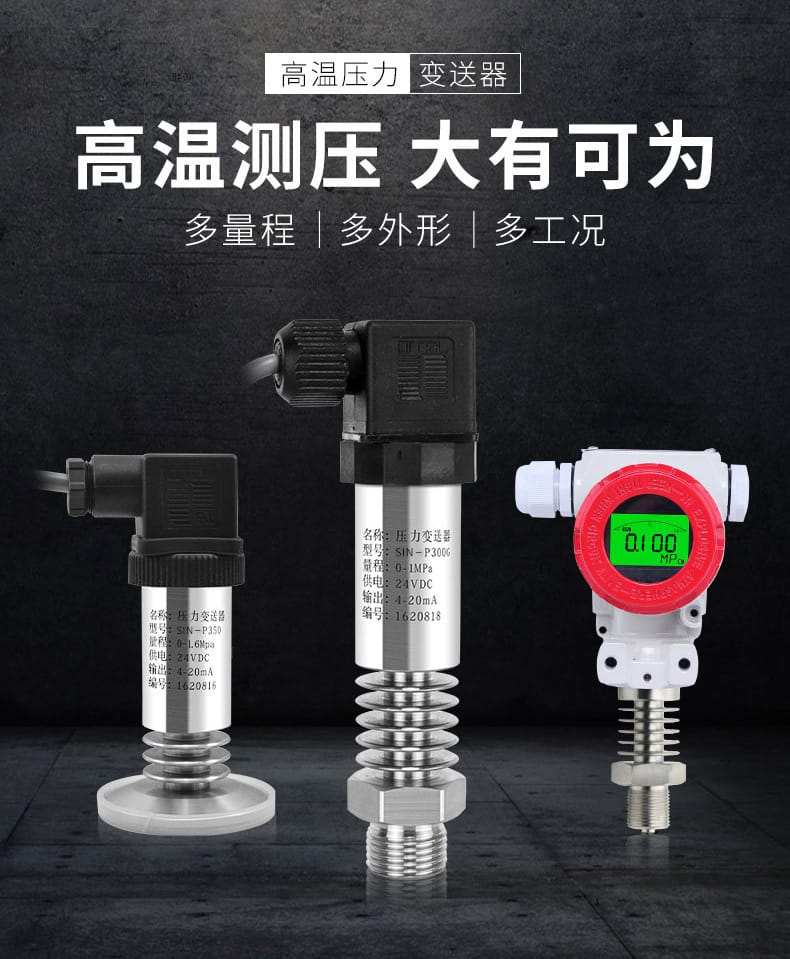

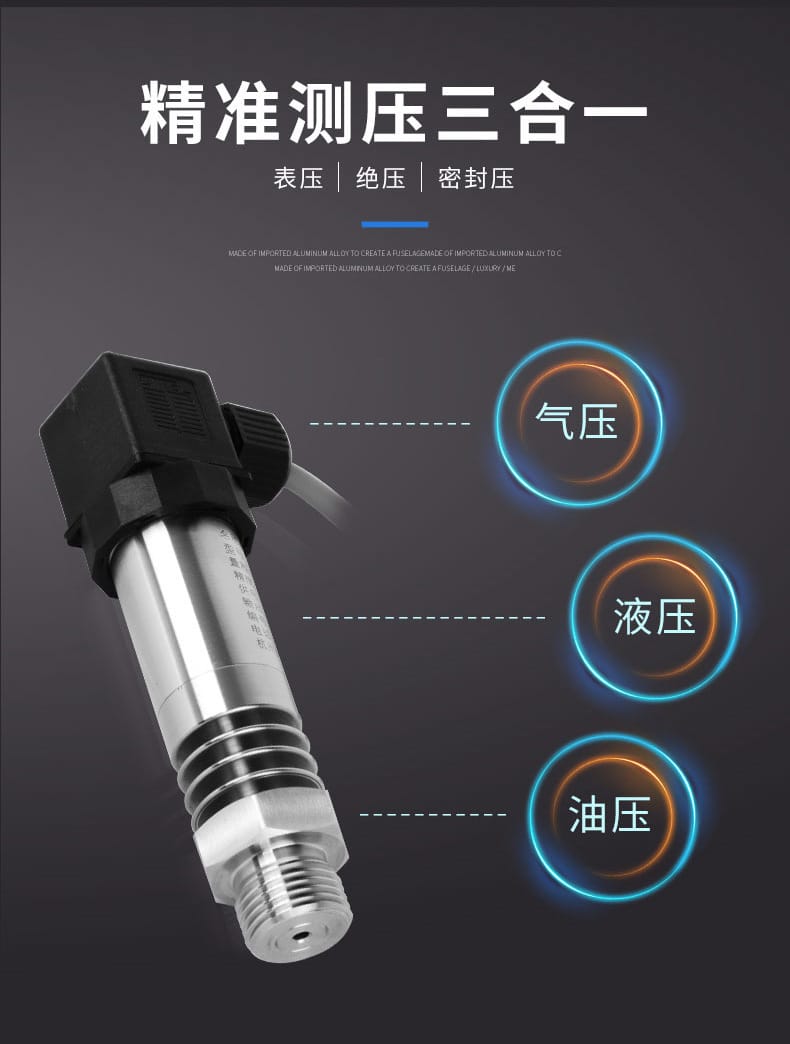

- 多維適配能力：支持多量程、多外形結構及多種工況需求，涵蓋表壓、絕壓、密封壓三種測量模式，全面覆蓋氣壓與液壓油壓場景。

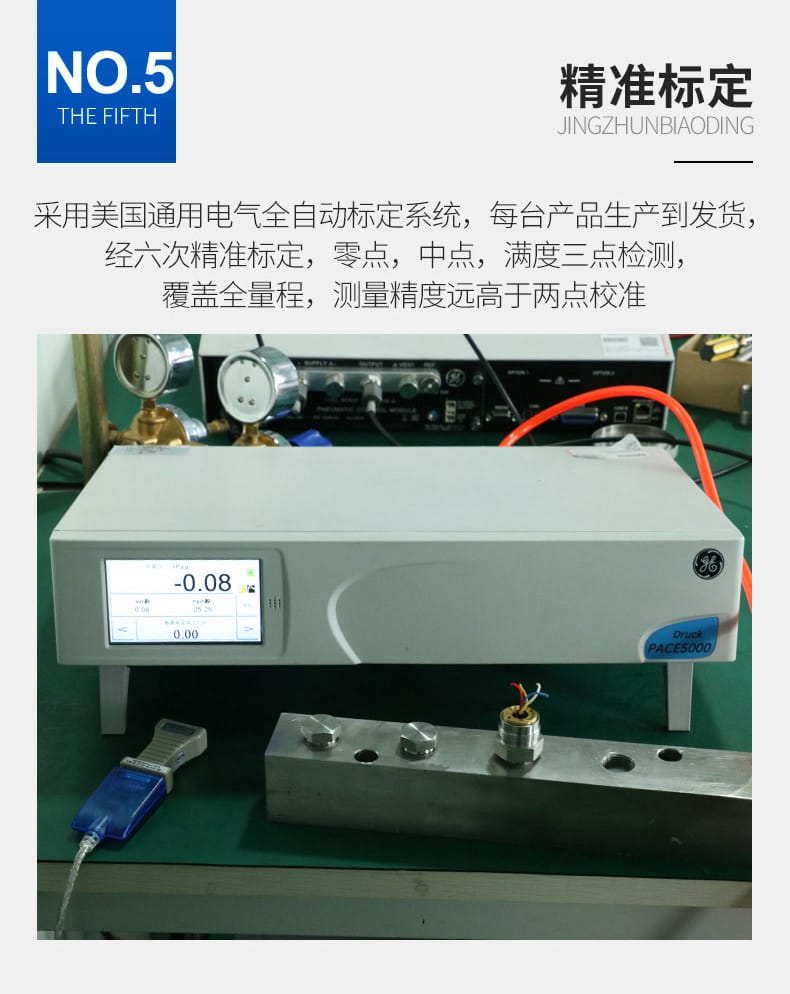

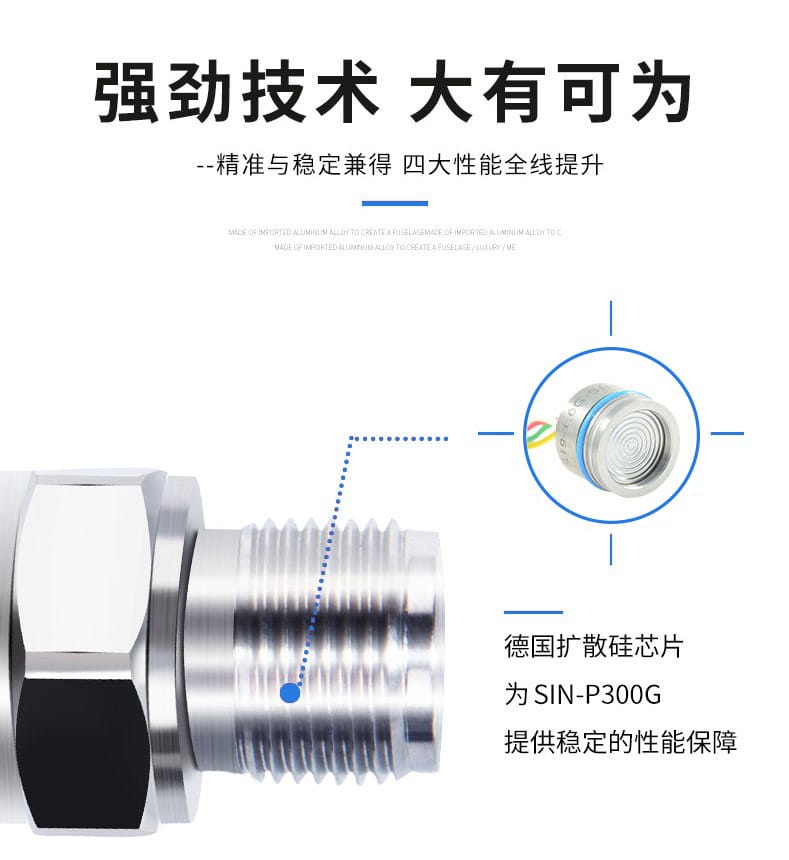

- 高精度與高穩定性：采用德國進口擴散硅傳感芯片，配合美國通用電氣（GE）全自動標定系統，實現零點、中點、滿度六次精準標定，綜合精度達0.3級/0.5級，年漂移量≤0.2%FS。

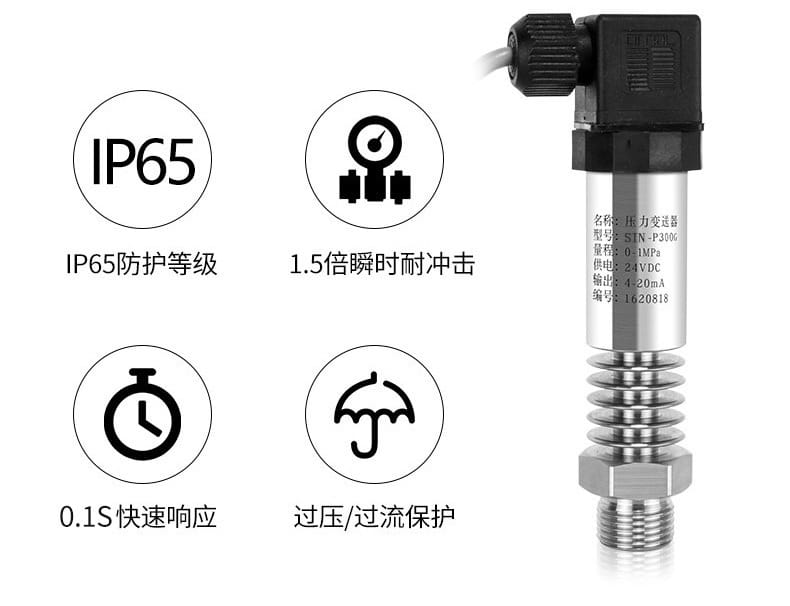

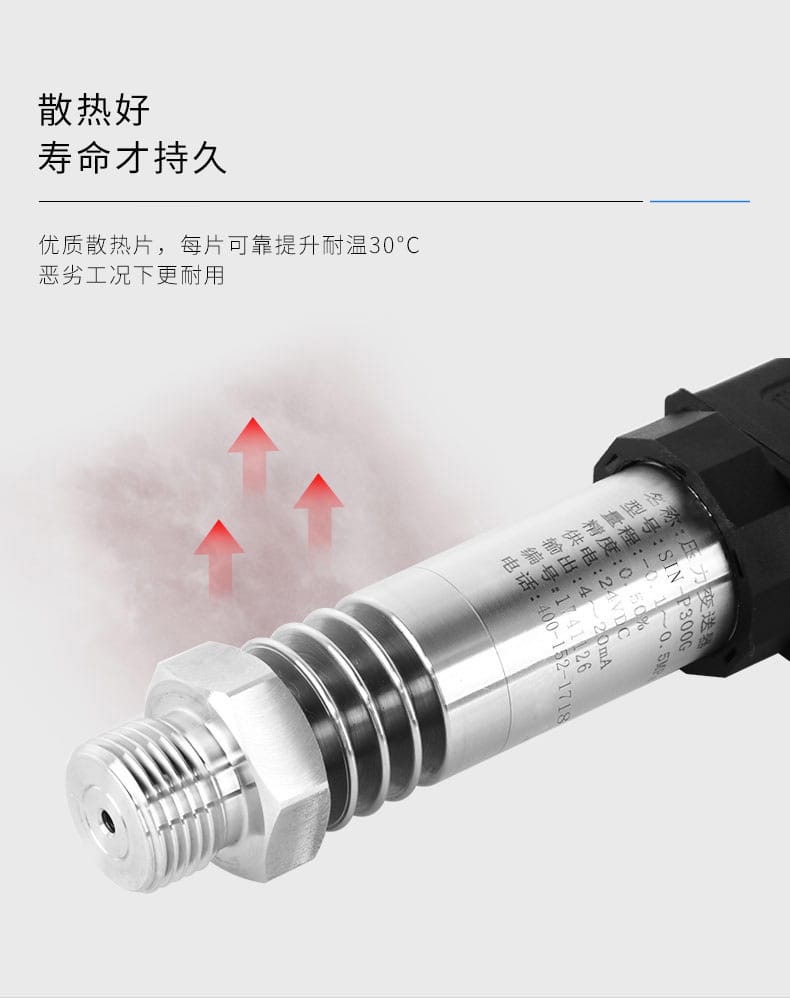

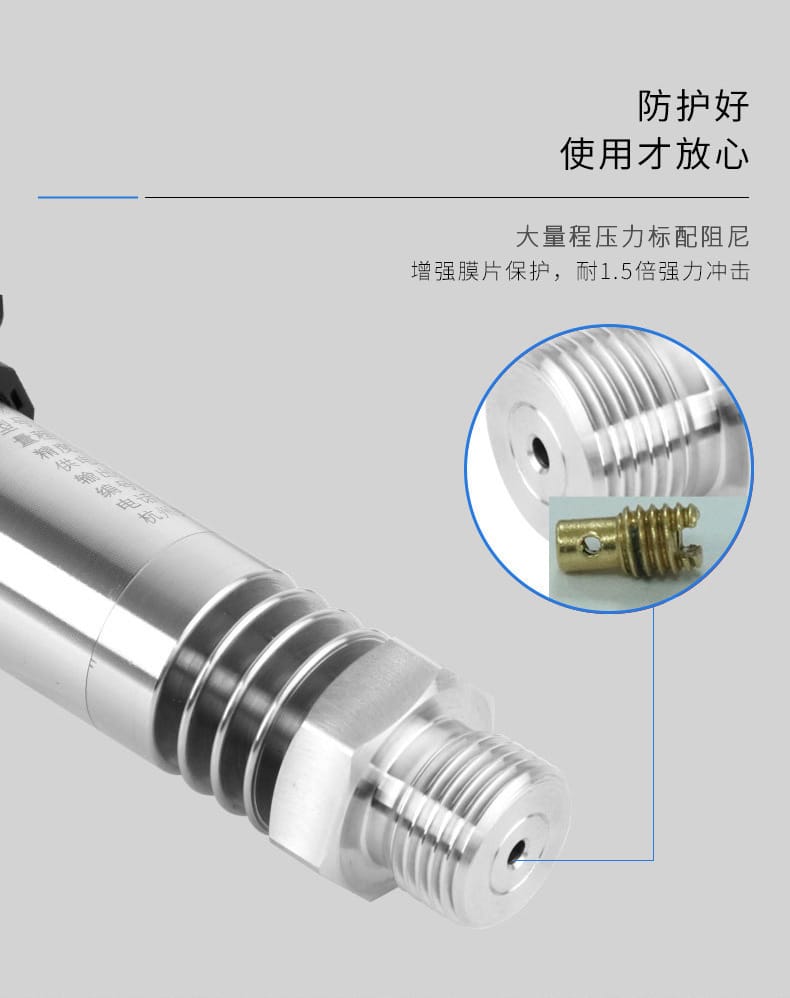

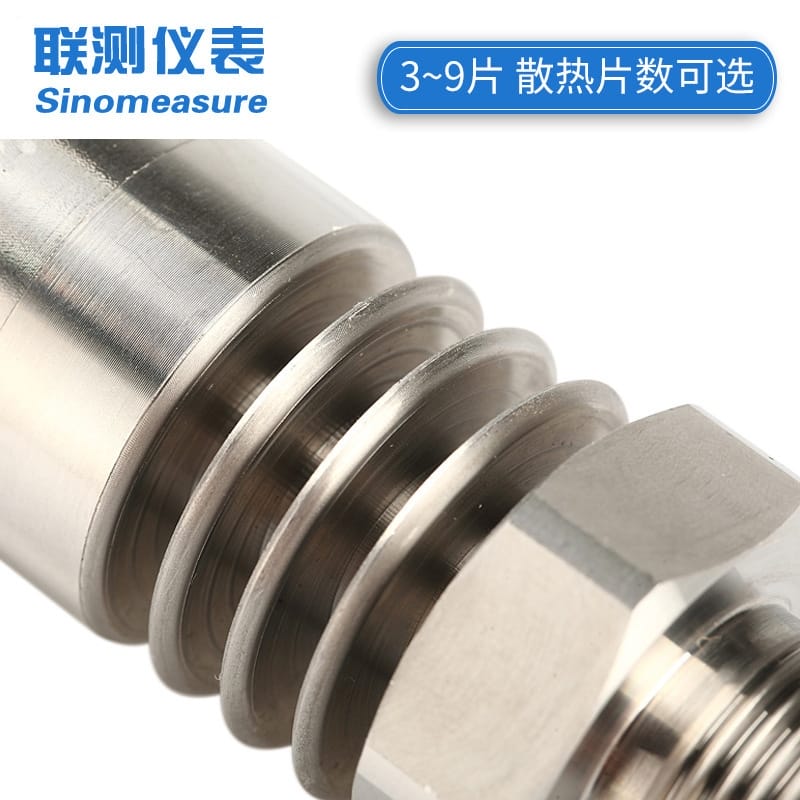

- 卓越防護與耐用性：整體防護等級達IP65，標配1.5倍瞬時過載保護與大量程阻尼設計；內置優質散熱片架構，單片有效提升耐溫30℃，顯著延長惡劣工況下的使用壽命。

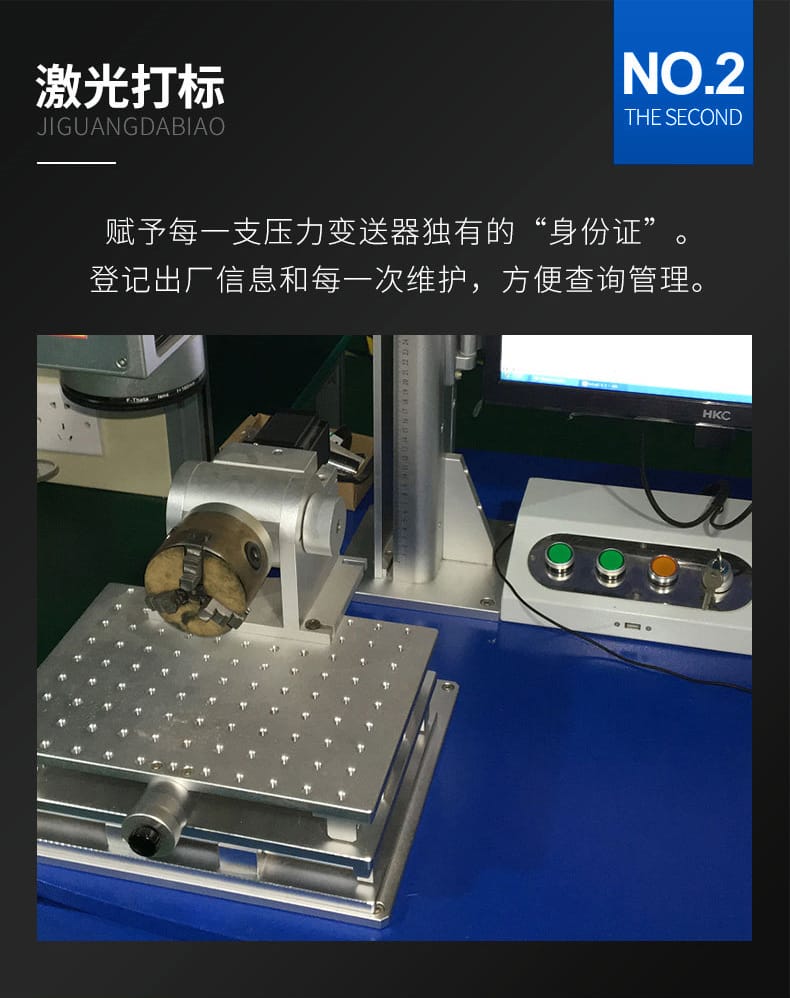

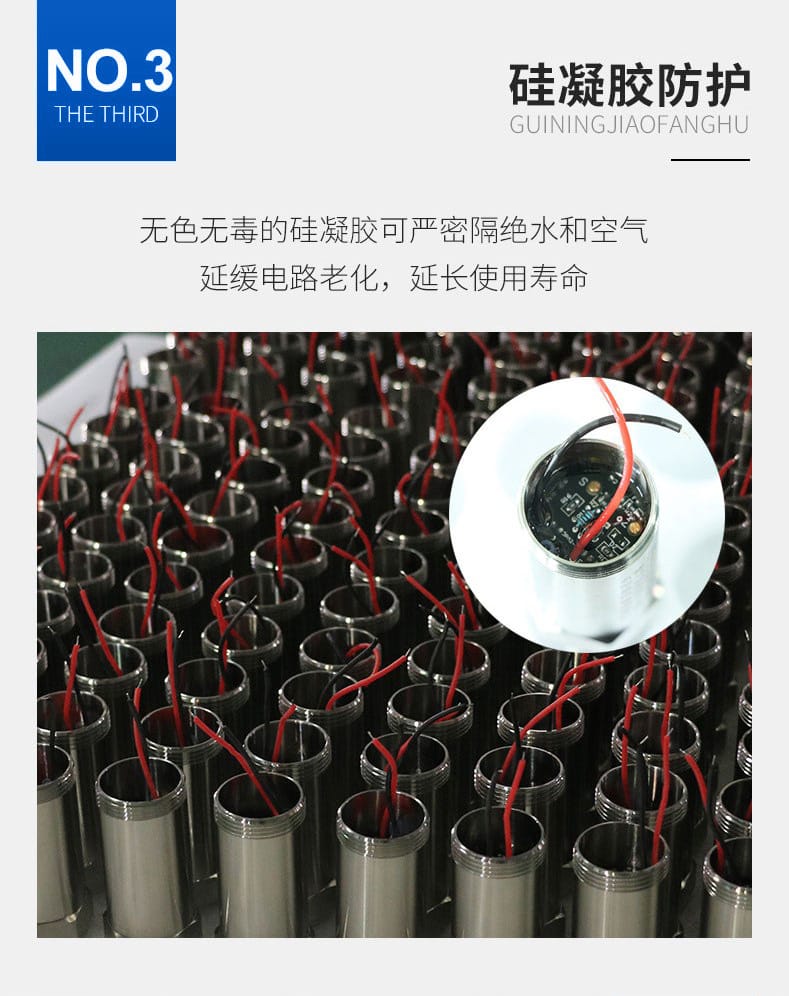

- 智能化管理：賦予每臺設備唯一“數字身份證”，全程追溯出廠信息與歷次維護記錄；填充無色無毒硅凝膠，嚴密隔絕水汽侵蝕，有效延緩電路老化。

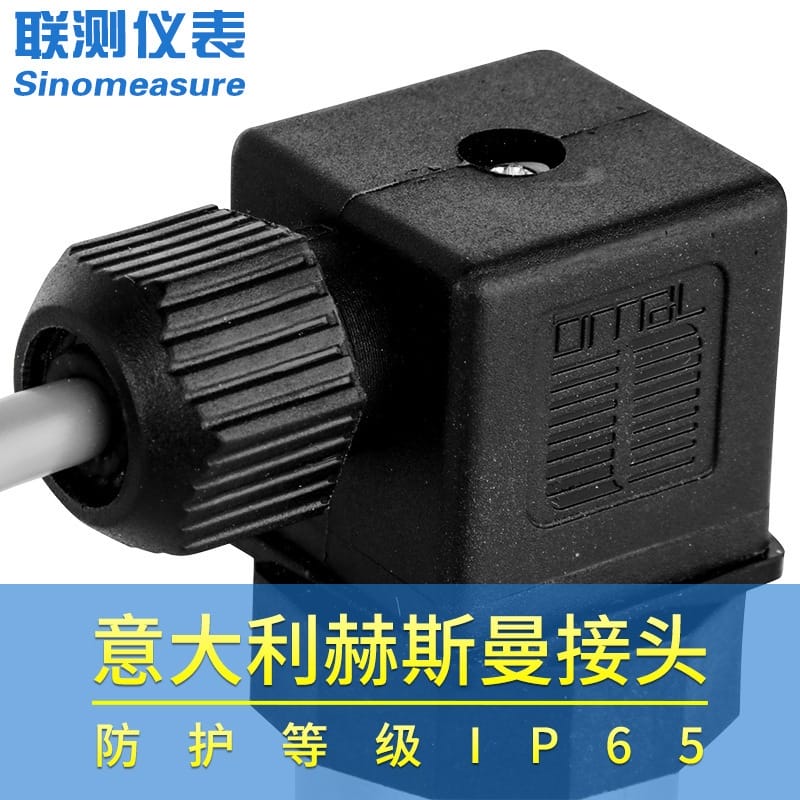

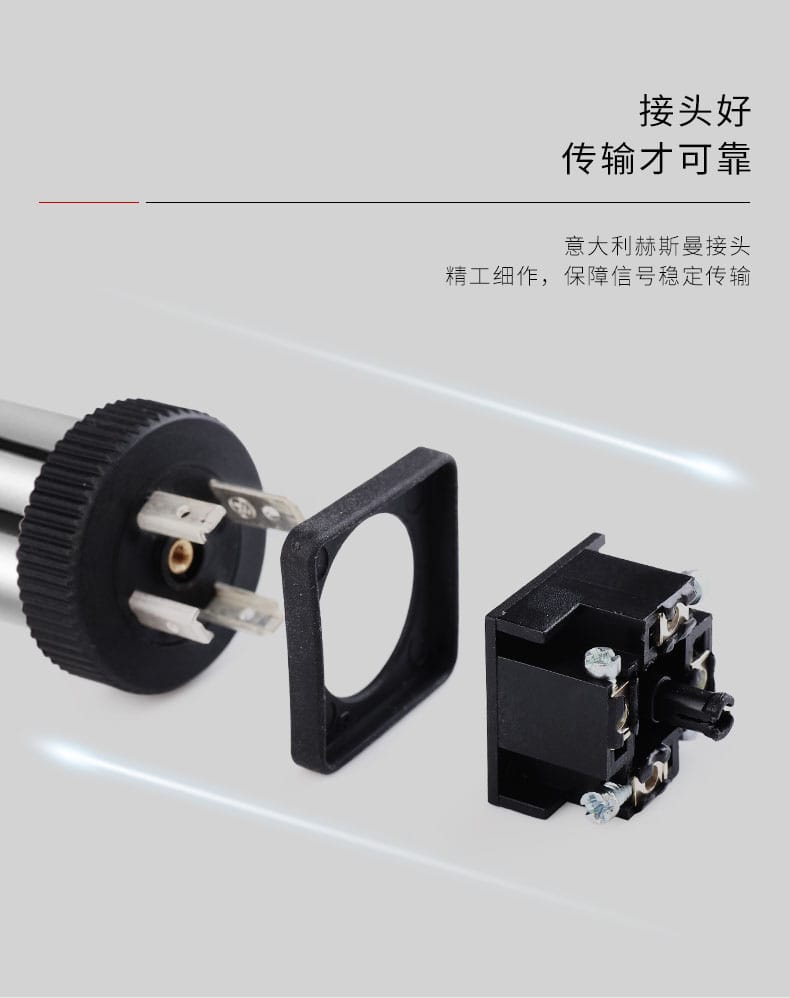

- 快速響應與可靠傳輸：0.1秒極速響應，內置過壓/過流雙重保護；標配意大利赫斯曼工業接頭，確保信號在復雜電磁環境下穩定無損傳輸。

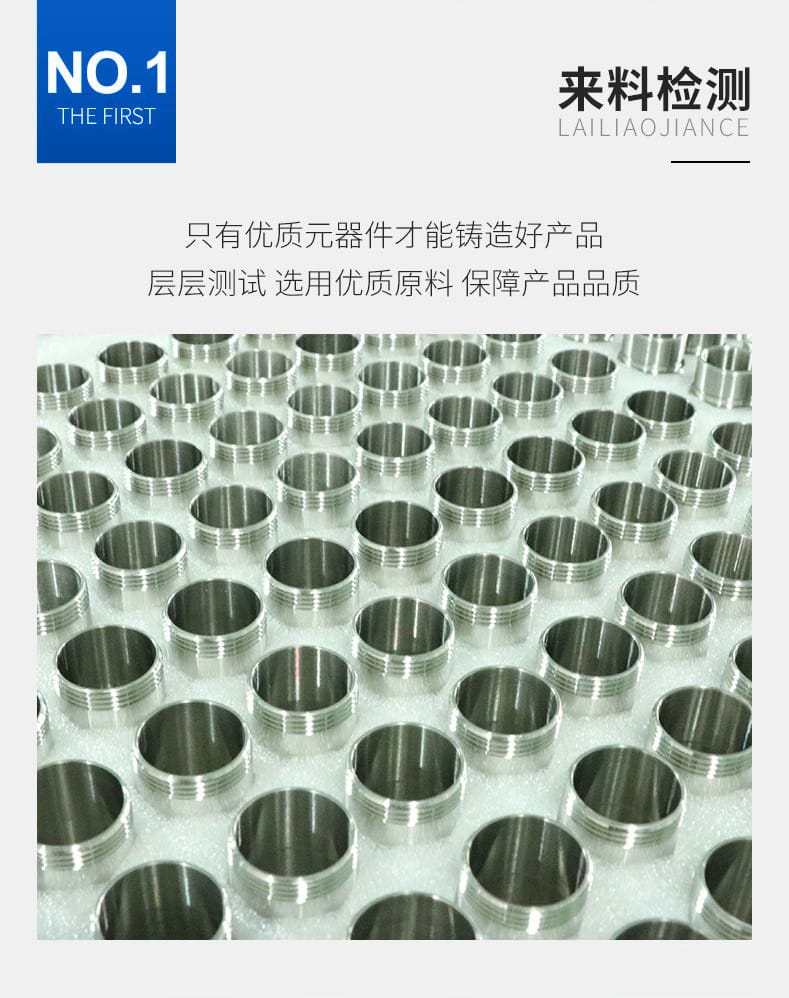

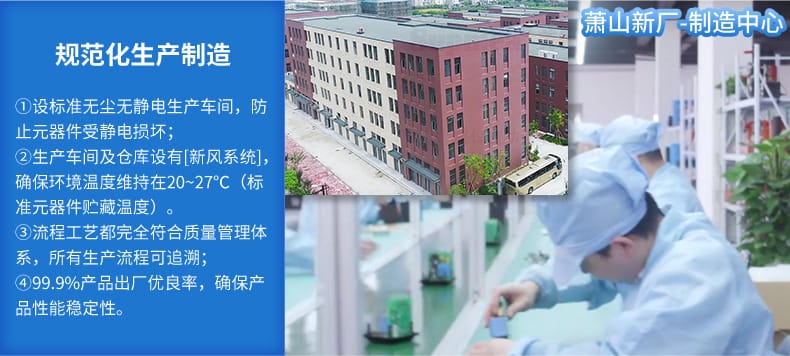

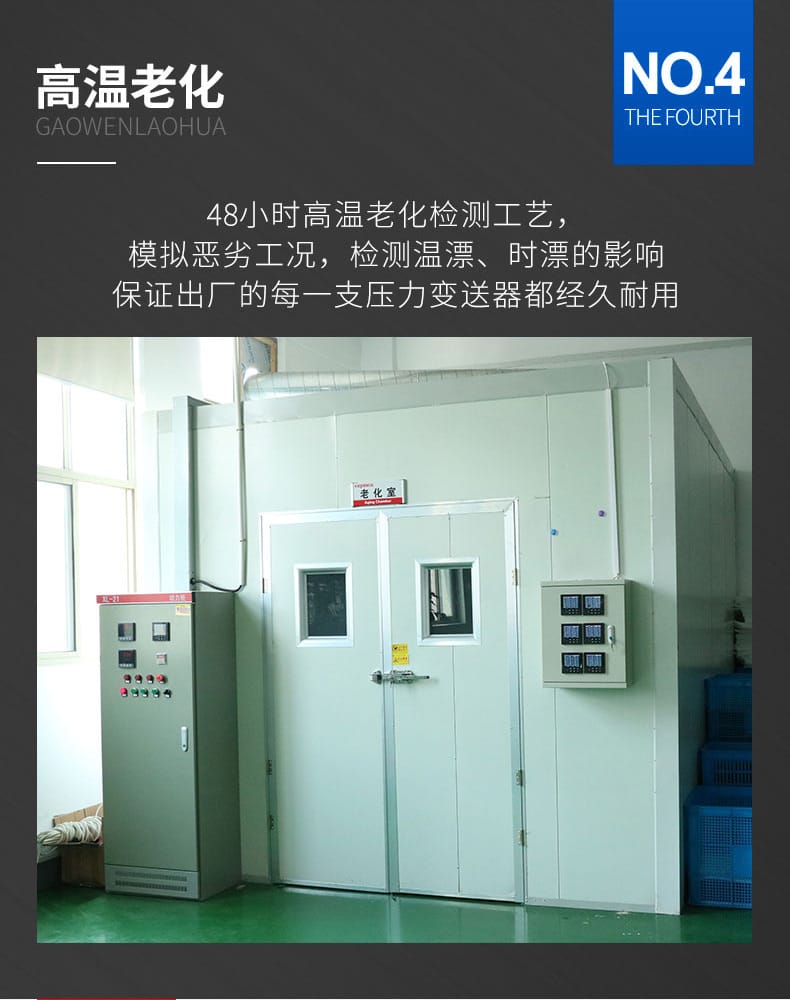

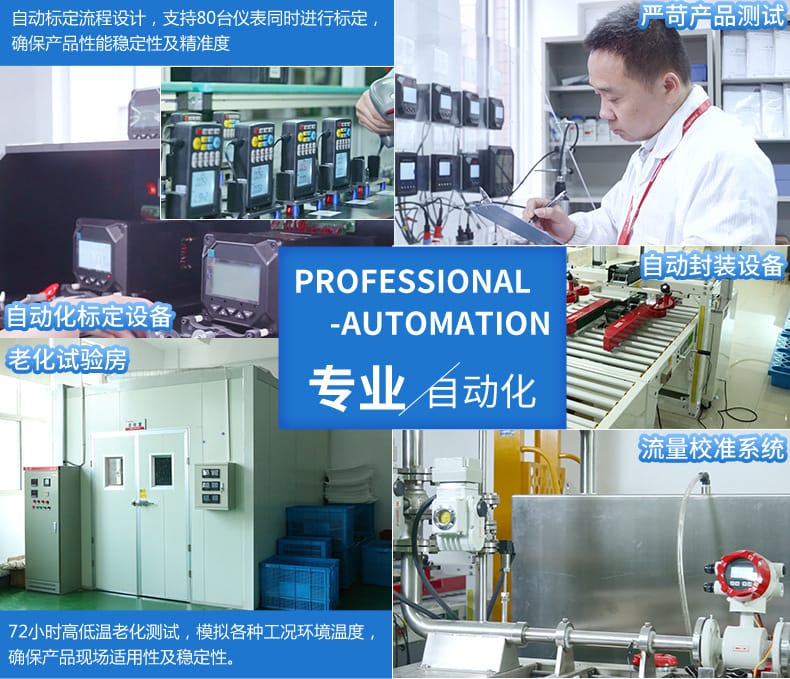

- 全流程品控：歷經48小時高溫老化測試模擬極端工況，結合99.9%出廠優良率管控體系，確保產品從研發到交付的極致可靠性。

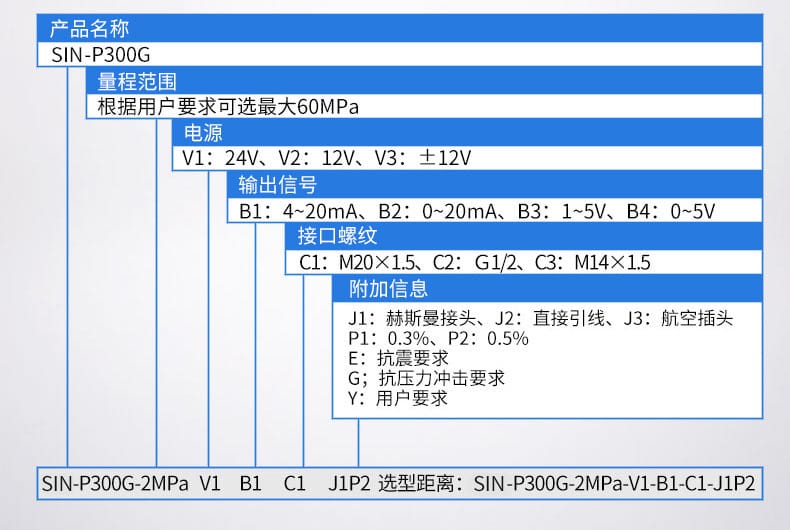

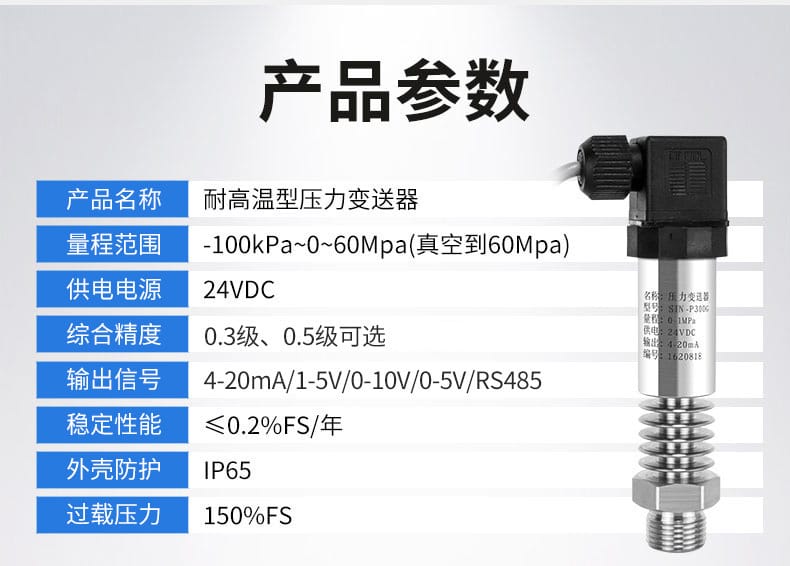

二、 技術參數
| 參數項目 |
技術指標 |
| 產品型號 |
SIN-P300G / SIN-P350 |
| 量程范圍 |
-100kPa ~ 60MPa（支持真空至高壓定制） |
| 供電電源 |
標準24VDC（可選12VDC / ±12VDC） |
| 輸出信號 |
4~20mA / 0~20mA / 1~5V / 0~5V / RS485 |
| 綜合精度 |
0.3級 / 0.5級（可選） |
| 長期穩定性 |
≤0.2%FS/年 |
| 防護等級 |
IP65 |
| 過載壓力 |
150%FS |
| 接口螺紋 |
M20×1.5 / G1/2 / M14×1.5（可選） |
| 接線方式 |
兩線制電流型 / 三線制電壓型 |
| 附加配置 |
赫斯曼接頭 / 直接引線 / 航空插頭 / 抗震抗沖擊定制 |
三、 應用行業
本產品憑借耐高溫、高精度及強抗干擾特性，廣泛應用于以下領域：
- 能源電力：鍋爐蒸汽壓力監測、熱水管網水壓傳感、汽輪機輔助系統。
- 石油化工：反應釜壓力監控、輸油輸氣管道穩壓、液壓泵站壓力反饋。
- 食品飲料：CIP清洗系統壓力控制、滅菌釜溫度壓力聯動監測。
- 機械制造與工業自動化：數控機床液壓系統、氣動執行機構、水質分析儀與流量計配套傳感。
- 環保與水處理：污水處理加壓泵站、反滲透膜系統壓力監測。
四、 安裝條件
為確保設備最佳性能與運行安全，請嚴格遵循以下安裝規范：
- 環境要求：安裝現場應避免強烈機械振動與高頻電磁干擾源；工作溫度需符合傳感器介質耐受范圍，建議遠離強腐蝕性及易燃易爆氣體環境（特殊環境需選配防爆認證型號）。
- 介質兼容性：確保被測介質（水、油、氣等）與傳感器接液部分材質相容，防止化學腐蝕導致密封失效或芯片損壞。

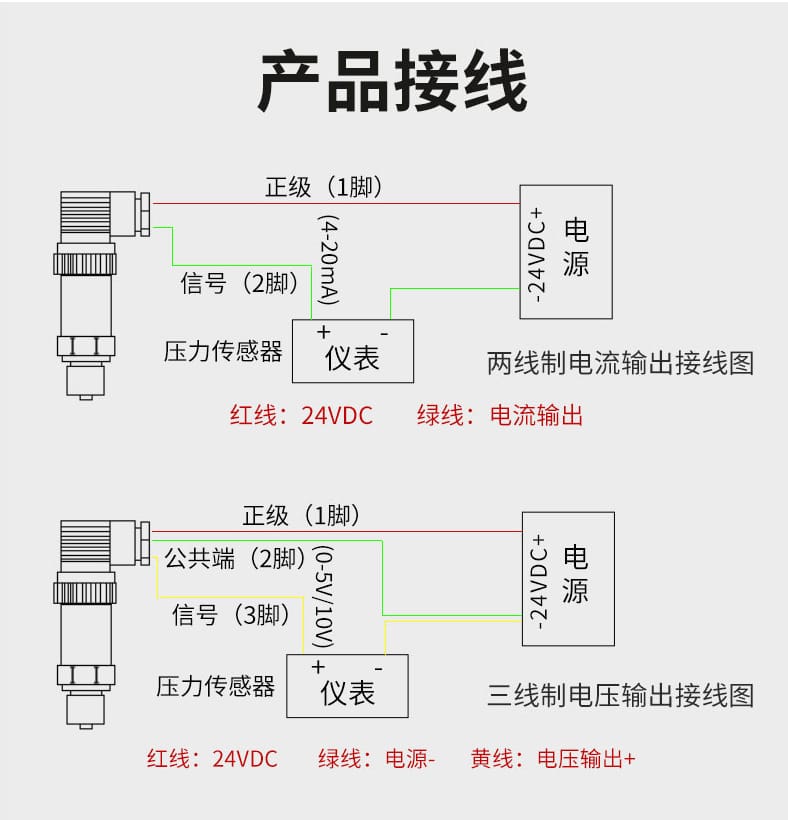

- 電氣接線：嚴格按照兩線制（4-20mA）或三線制（電壓輸出）圖紙接線，紅線接電源正極，綠線接信號/電源負，黃線接電壓輸出正；接線前務必?cái)嚯姡藢?duì)供電電壓（24VDC）與極性，嚴禁反接。
- 物理安裝：旋入螺紋接口時需使用專用扳手卡住六角部位，避免直接轉動表體；螺紋處應纏繞生料帶或使用密封膠墊，確保氣密/液密性，防止介質滲漏影響測量精度。
- 空間與散熱：若選用帶顯示屏款型，需預留正面可視角度及側面散熱通道；密集排布時應保持適當間距，保障散熱片效能發揮。
五、 注意事項
- 嚴禁超量程長期使用：瞬時過載上限為150%FS，日常連續工作壓力建議控制在量程的80%以內，以防膜片疲勞變形影響精度。
- 規范維護與校準：利用設備“數字身份證”建立維護臺賬；建議每年進行一次第三方專業校準（公司可提供付費校準服務），以保證測量溯源性。
- 軟件與通訊配置：針對傳統通訊設置繁瑣痛點，官方免費提供配套上位機管理軟件，支持一鍵參數讀取與組網配置，請按說明書指引操作。
- 運輸與存儲防護：拆卸后需用保護蓋封堵接口；長期存放應置于干燥通風處，避免陽光直射與重壓，硅凝膠封裝雖具優異隔絕性但仍需規范養護。
- 故障排查提示：若出現輸出信號跳變或無輸出，優先檢查供電電壓是否波動、接線端子是否氧化松動、引壓管是否堵塞或存在氣泡，排除外部因素后再聯系技術支持。
品牌承諾：杭州聯測自動化技術有限公司秉承“敢于創新，誠信經營”理念，擁有ISO9001質量管理體系認證及高新技術企業資質。98%以上工程師團隊提供一對一技術選型指導，支持非標功能定制開發，致力于為客戶提供全生命周期自動化傳感解決方案。
