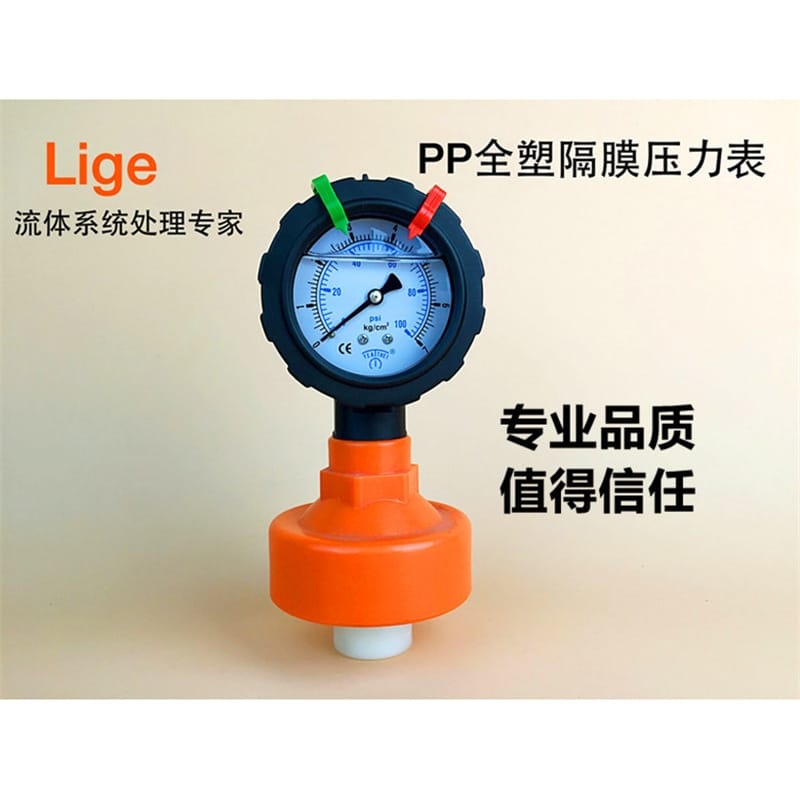

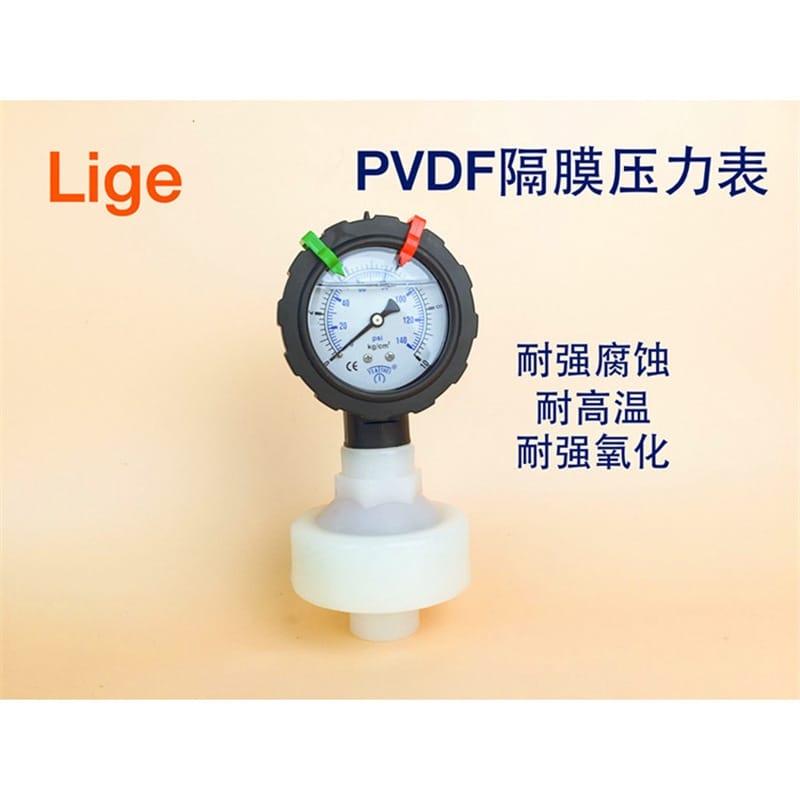

Lige 利歌全塑隔膜壓力表（UPVC/PVDF/PP）產品說明書
? 核心特點
- 全塑防腐結構：儀表主體及關鍵部件均采用高性能工程塑料（UPVC/PP/PVDF）制造，徹底隔絕金屬接觸介質，具備卓越的防強腐蝕性能。

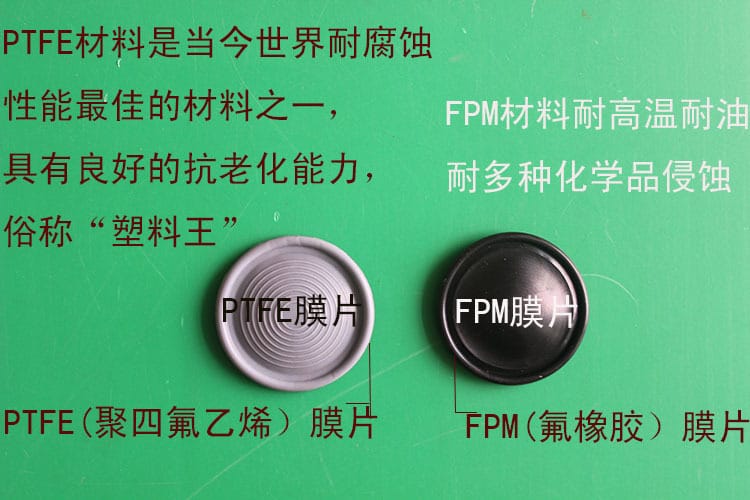

- 高性能隔離膜片：標配PTFE（聚四氟乙烯）或FPM（氟橡膠）復合膜片。PTFE耐強酸強堿及絕大多數化學品，被譽為“塑料王”；FPM具備優異的耐高溫、耐油及抗老化特性。

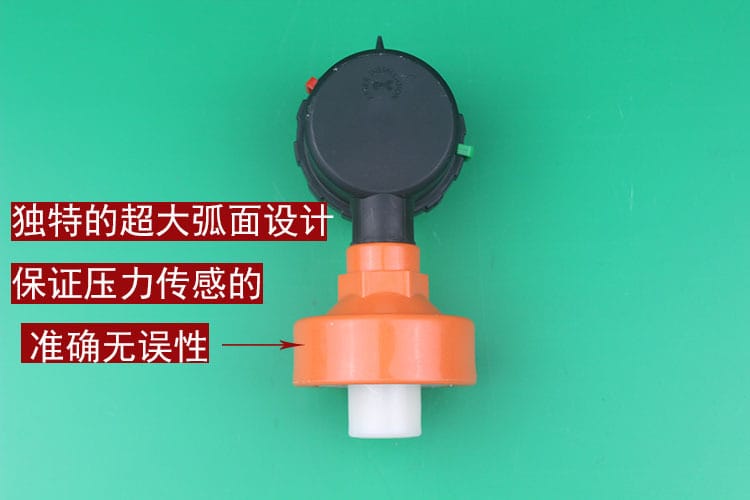

- 精準傳感設計：采用獨特的超大弧面隔膜結構，有效消除介質波動干擾，確保壓力傳感與讀數準確無誤。

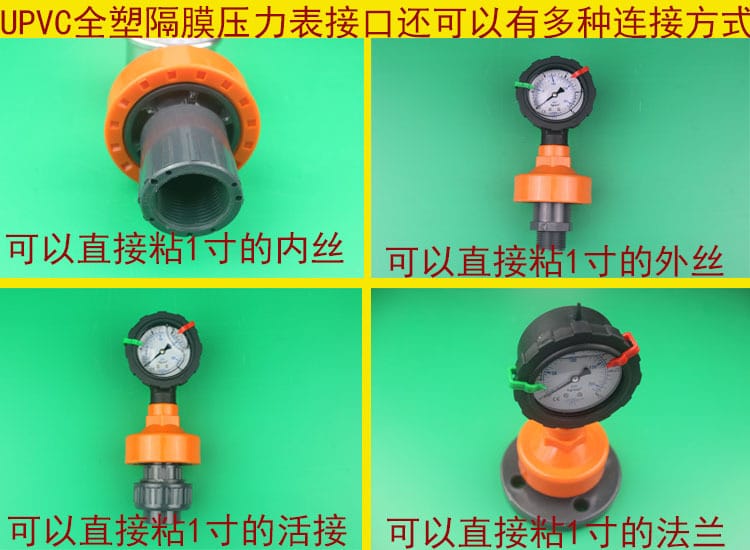

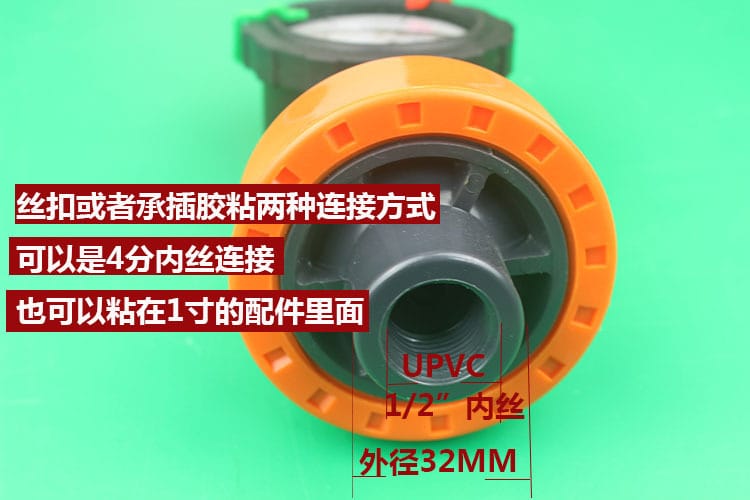

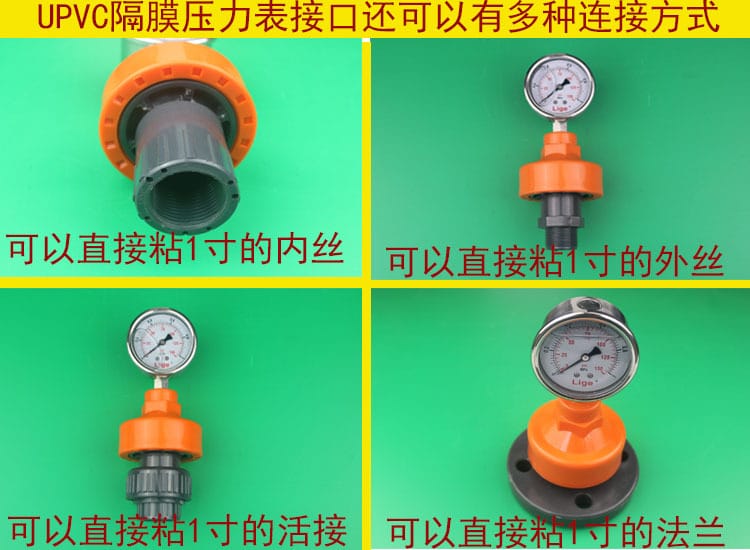

- 靈活接口配置：提供標準型（螺紋連接）與工字型（法蘭連接）兩種隔膜體；支持絲扣（如1/2"內絲）與承插膠粘（適配1寸內絲/外絲/活接/法蘭）等多種管道對接方式，現場適配性極強。
- 內部充油防震：表殼內部填充高純度硅油，有效緩沖脈動壓力，保護精密機芯并大幅延長使用壽命。

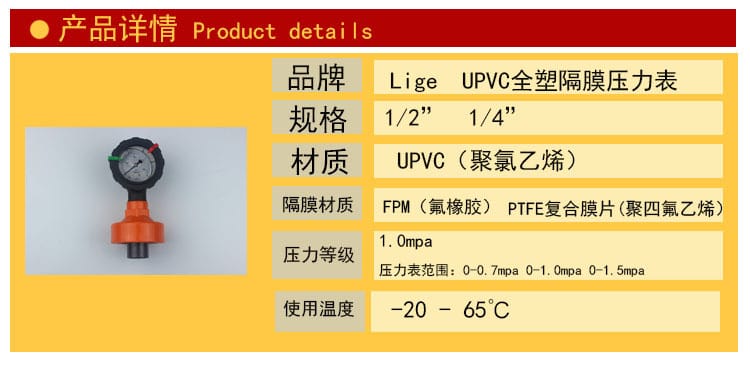

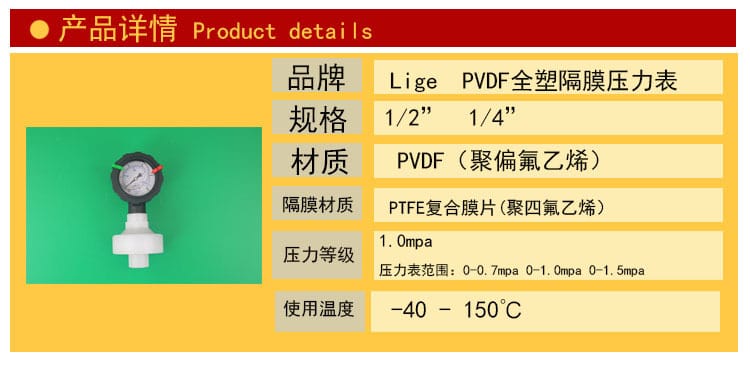

? 技術參數
| 參數項 |
規格說明 |
| 儀表外徑 |
Φ60mm / Φ100mm |
| 精度等級 |
1.6級 |
| 測量范圍 |
0～0.7MPa / 0～1.0MPa / 0～1.5MPa |
| 工作溫度 |
UPVC材質：-20℃～65℃；PP/PVDF材質：-40℃～150℃ |
| 防護等級 |
IP54 |
| 儀表接頭 |
銅合金 |
| 隔膜體材質 |

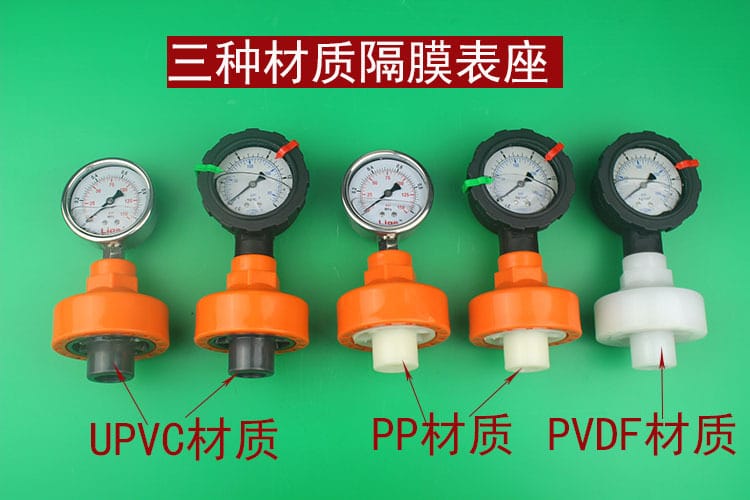

UPVC（聚氯乙烯）/ PP（聚丙烯）/ PVDF（聚偏氟乙烯） |
| 隔膜材質 |
PTFE復合膜片 / FPM氟橡膠膜片 |
| 連接方式 |
標準型螺紋：M20×1.5 / M14×1.5；工字型法蘭：按標準法蘭規范 |
| 內部充液 |
高純度硅油 |
? 應用行業
本產品專為嚴苛腐蝕環境設計，廣泛應用于：
- 化工與石油化工：氯氣、鹽酸、硝酸、硫酸等強腐蝕性液體/氣體的壓力監測。
- 環保與水處理：酸堿廢水處理、加藥系統、海水淡化及工業循環水系統。
- 制藥與精細化工：高純度介質或需嚴格避免金屬離子污染的工藝流程。
- 流體力學與實驗室：高精度流體壓力控制、測試及科研實驗系統。
?? 安裝條件
- 接口匹配：安裝前請確認管道接口類型。螺紋連接需嚴格匹配M20×1.5或M14×1.5規格；承插膠粘連接需使用對應材質的專用膠水，確保承插深度達標并完全固化后方可通壓。
- 材質選型：必須根據被測介質的化學性質、濃度及工作溫度，嚴格對照材質兼容性表選擇對應的表體（UPVC/PP/PVDF）與膜片（PTFE/FPM）。
- 法蘭安裝：工字型法蘭連接需遵循國家/行業法蘭標準，選用耐腐蝕密封墊片，按對角線順序均勻緊固螺栓，防止偏載泄漏。
- 環境要求：安裝位置應避開劇烈震動、高溫熱源直射及強電磁干擾區域，環境及介質溫度嚴禁超出儀表標稱范圍。
- 方位要求：建議垂直或水平安裝，表盤朝向便于日常巡檢。內部已充硅油，安裝及運輸過程中避免長時間倒置或大角度傾斜。
?? 注意事項
- 壓力使用限制：靜負荷工況下，工作壓力不得超過滿量程的3/4；交變負荷工況下，不得超過2/3；瞬時沖擊壓力嚴禁超過滿量程，否則將導致膜片永久變形或破裂。
- 介質與溫度控制：嚴禁超溫、超壓運行。若介質含固體顆粒、易結晶或高粘度，建議前端加裝緩沖管或隔離罐，防止膜片堵塞或劃傷。
- 簽收與驗收：收貨時請務必檢查外包裝完整性。箱內附發貨清單，請逐項核對型號、數量及外觀。如有破損、缺件或型號不符，請當場拒簽并立即聯系廠家。
- 維護與保養：定期檢查接口密封性，避免使用強溶劑擦拭表盤。硅油充裝儀表為全密封結構，非專業人員請勿自行拆卸或注油。
- 商務與服務條款：
- 發貨時效：每日16:00統一發貨。15:30前完成付款的訂單可安排當日發出。支持快遞（申通/圓通/順豐/德邦）與物流（德邦/佳吉），具體方式發貨前協商確認。
- 發票開具：單筆訂單實付金額滿1000元，可免費開具13%增值稅專用發票。

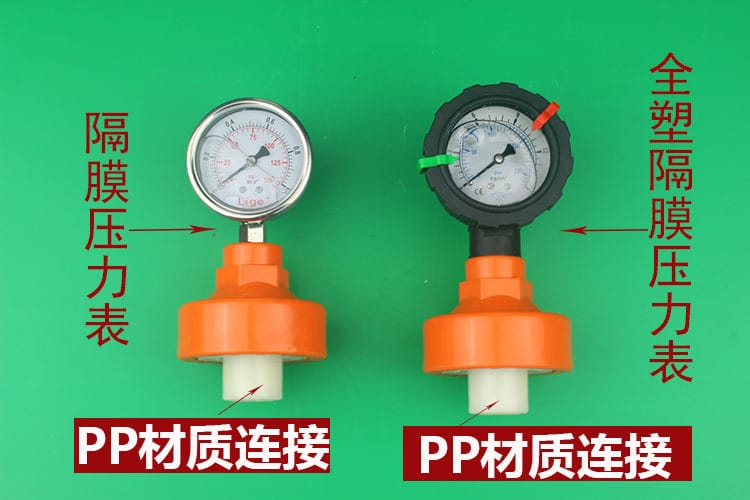

全塑隔膜壓力表是由通用的塑殼壓力表與一個全塑材料的隔膜體配合連接而成的。隔膜體型號有標準型和工字型這兩種。全塑隔膜壓力表主要部件均采用塑料部件制作，隔離膜片采用PTFE/FPM材質，具有極好的防強腐蝕性能。此儀表適用于化工行業測量氯氣、鹽酸、硝酸等具有強腐蝕作用的液體或氣體的壓力。
