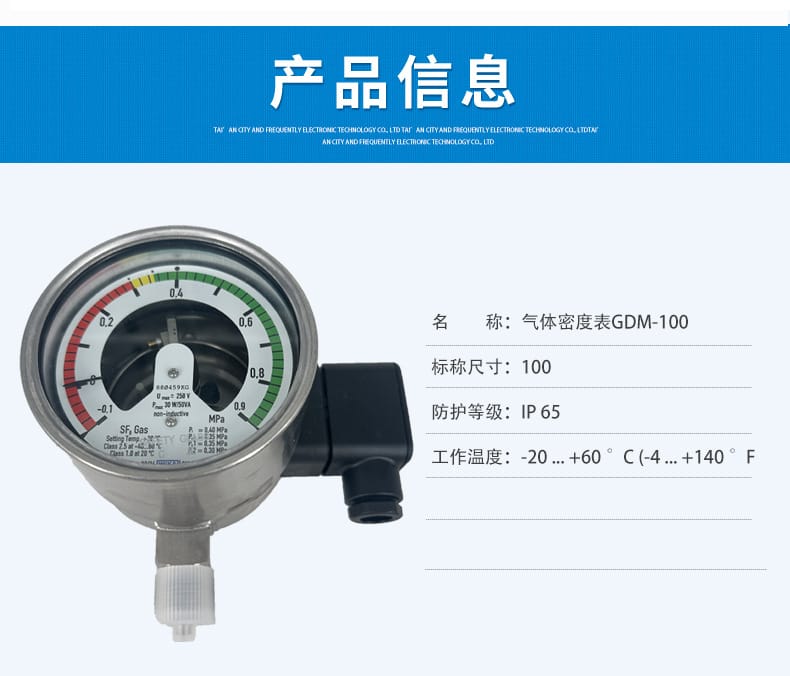

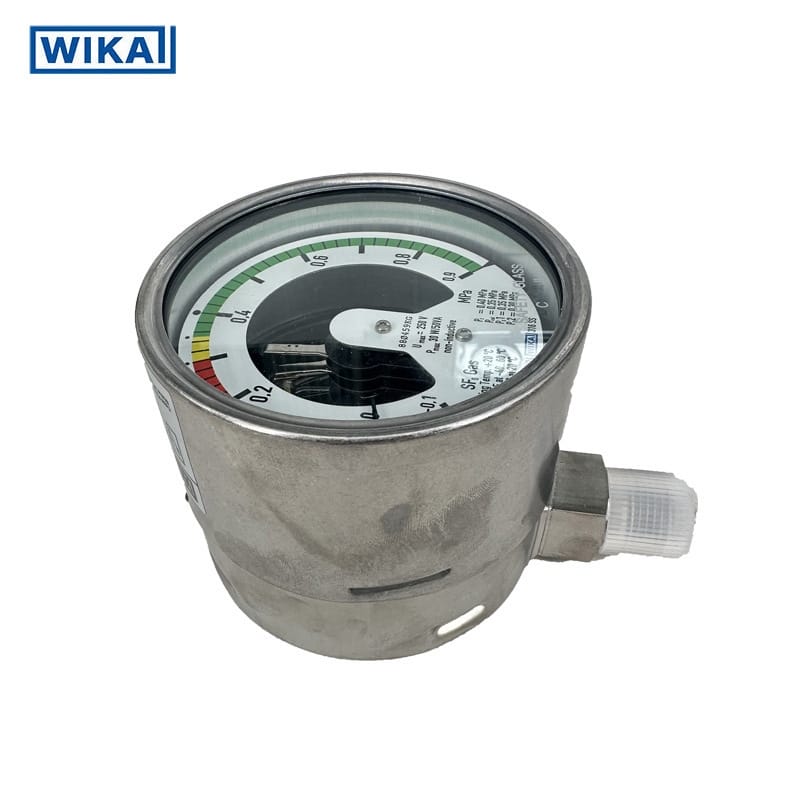

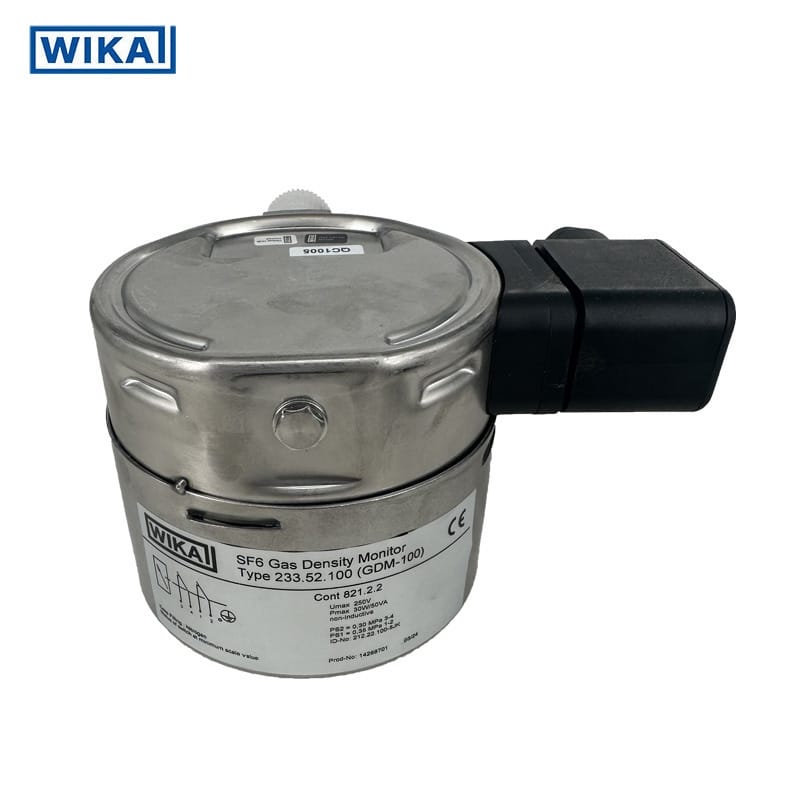

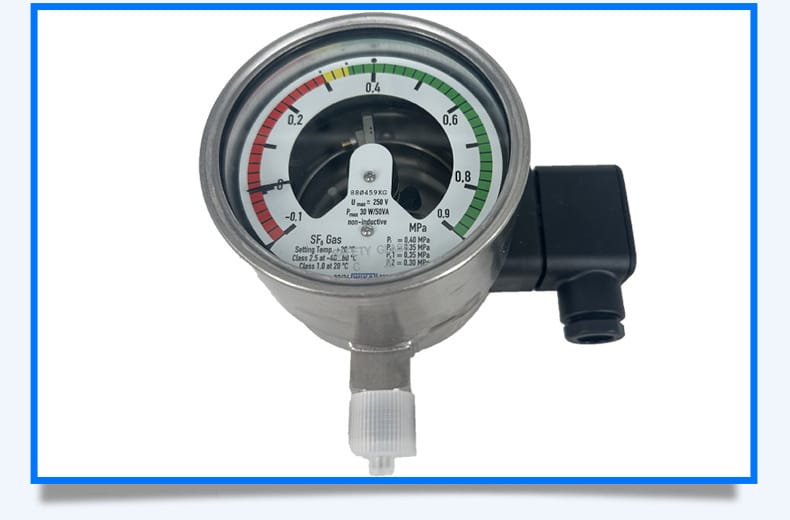

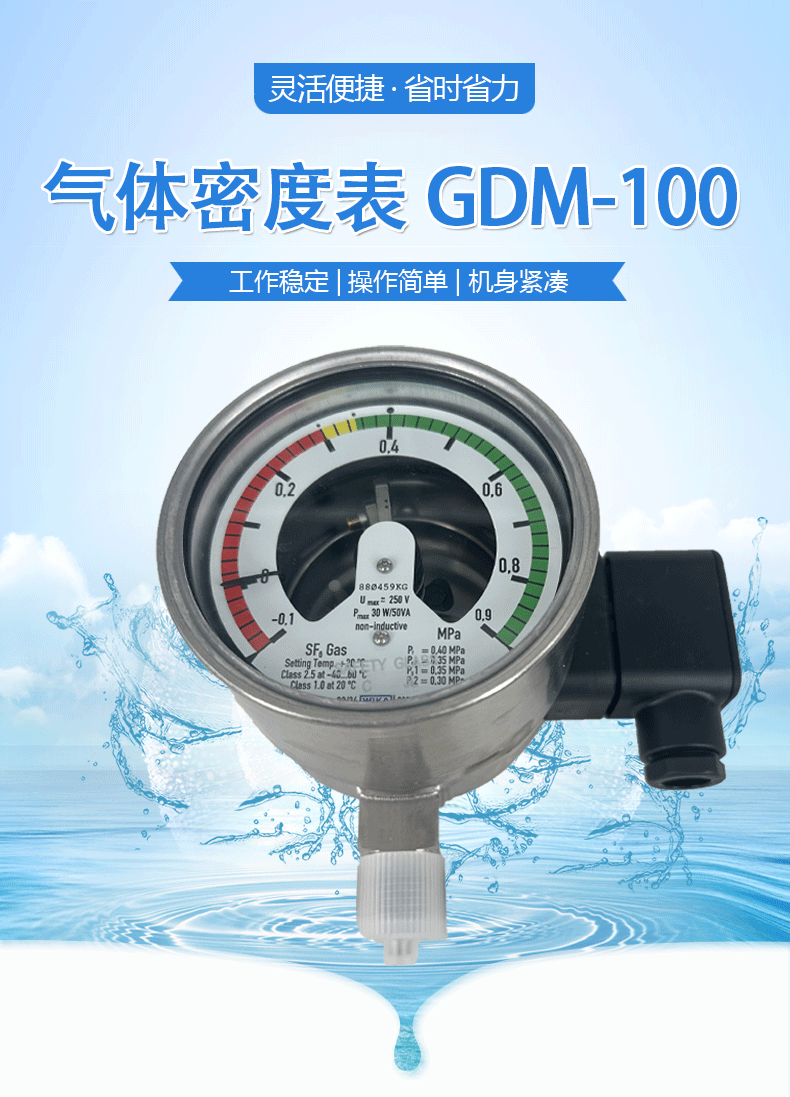

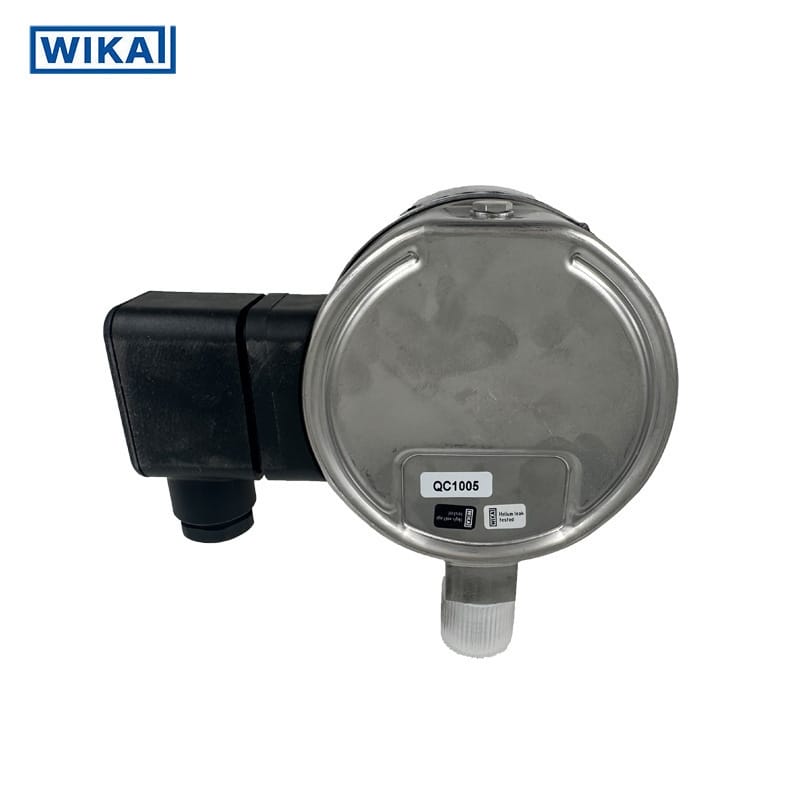

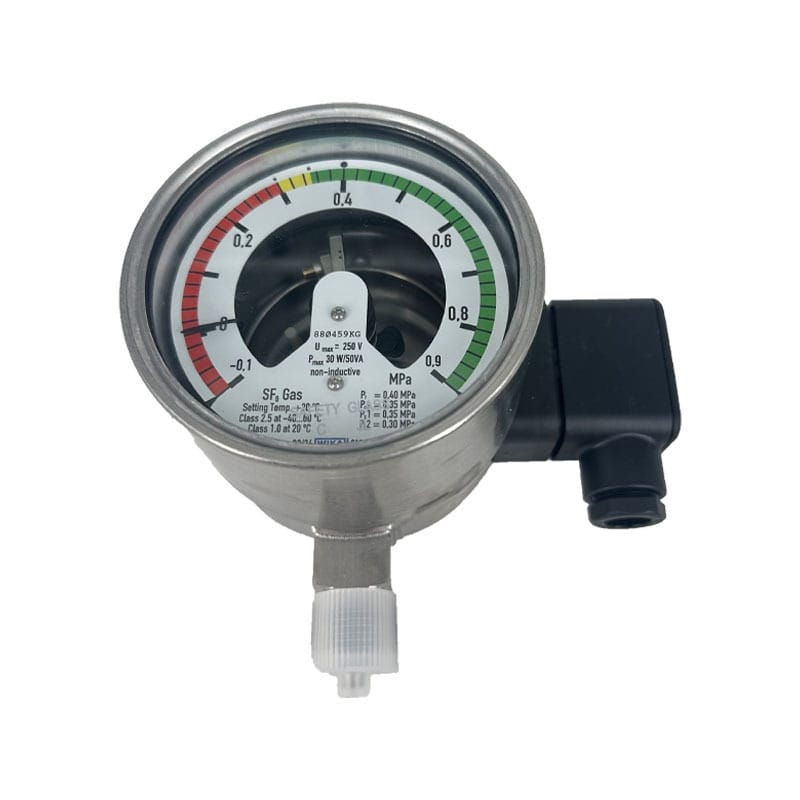

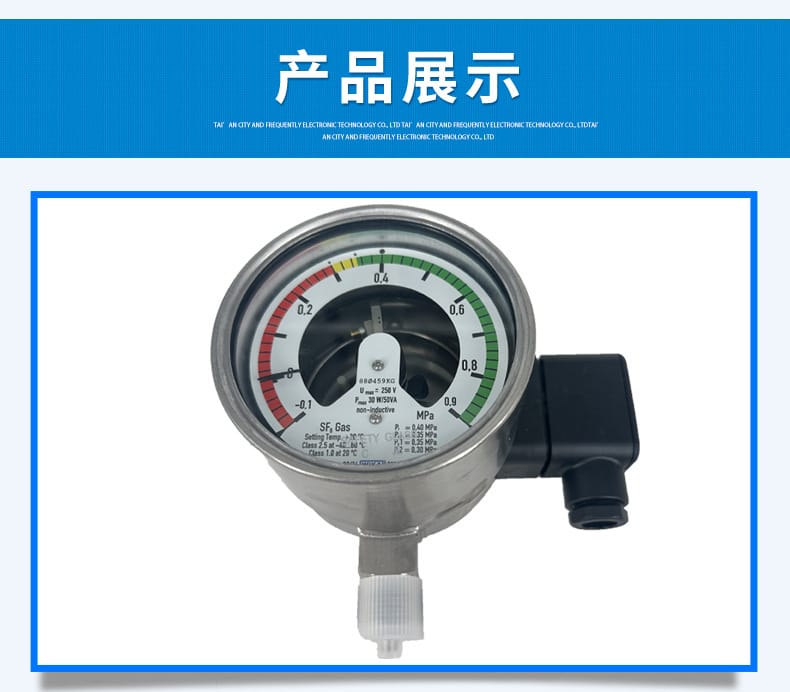

德國 WIKA GDM-100 氣體密度表（帶開關電接點）
核心特點
- 工作穩定：專為中壓和高壓設備設計，確保長期可靠運行。
- 操作簡單：現場顯示與開關點信號輸出一體化設計，直觀易用。
- 機身緊湊：標稱尺寸 100mm，結構緊湊，適應多種安裝空間。
- 溫度補償：帶有溫度補償功能的一體式焊接設計，不受環境溫度波動及海拔氣壓影響。

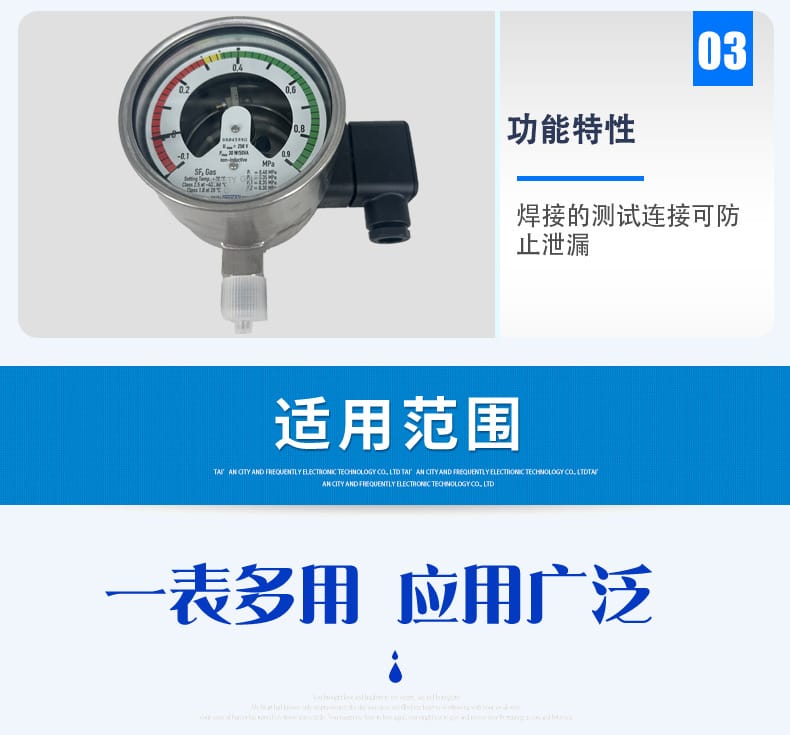

- 防泄漏設計：焊接的測試連接可防止泄漏，符合歐盟含氟溫室氣體法規 (517/2014)。
- 免拆卸校準：無需拆卸即可進行功能檢查或再校準，維護便捷。
- 混合氣體支持：可針對混合氣體進行補償，適用性廣。
技術參數
| 參數項 |
規格指標 |
| 品牌 |
WIKA |
| 型號 |
GDM-100 |
| 標稱尺寸 |
100 mm |
| 測量介質 |
SF6 氣體及混合氣體 |
| 量程范圍 |
0.16...2.5 MPa (真空和過壓范圍) |
| 準確度等級 |
20℃環境下 ±1.0%；-20...+60℃環境下 ±2.5% |
| 工作溫度 |
-20...+60℃ (-4...+140°F) |
| 儲存溫度 |
-50...+60℃ (-58...+140°F) |
| 防護等級 |
IP65 (符合 IEC/EN 60529 標準) |
| 接點電壓 |
U=250V |
| 接點功率 |
30W / 30VA (非感性負載) |
| 表玻璃選項 |
夾層安全玻璃 或 透明防裂塑料 |
| 環境濕度 |
≤90% r.h. (非冷凝) |
| 高壓測試 |
2kV, 50Hz, 1s (100% 測試) |
| 產品重量 |
氣體填充型約 0.8kg；液體填充型約 1.2kg |
應用行業
- 電力工程：封閉式 SF6 罐體的氣體密度監測。
- 高壓設備：中壓和高壓開關設備的氣體狀態監控。
- 其他領域：石油、天然氣、化工及基礎原材料行業的壓力與密度測量。
- 功能場景：當指針到達警戒設定值時，儀表發出報警信號。
安裝條件

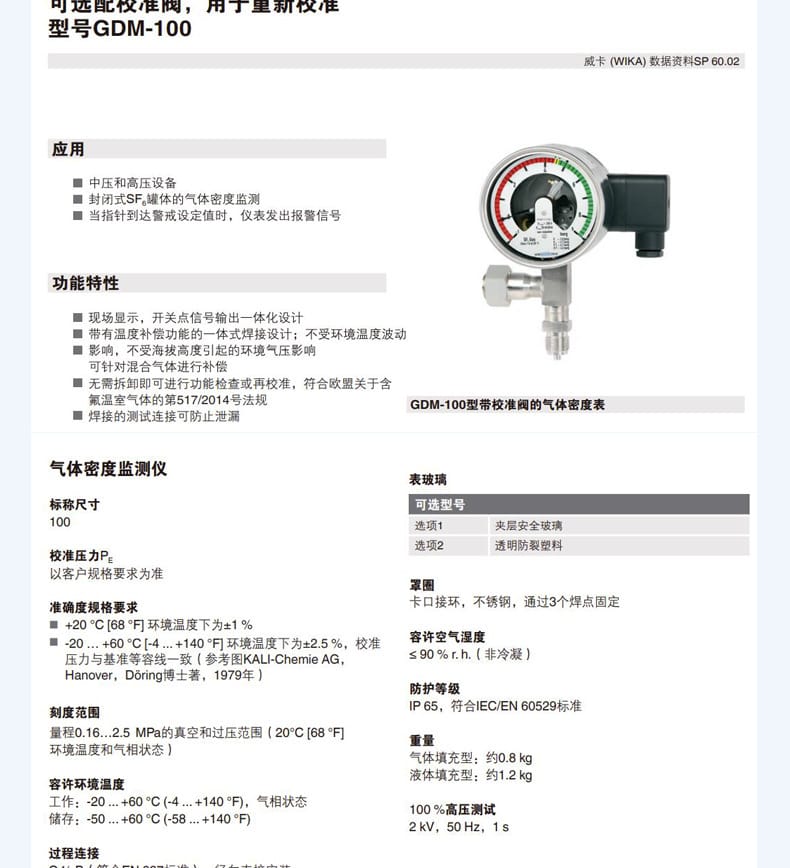

- 過程連接：支持焊接測試連接，可選配校準閥用于重新儀準。
- 環境要求：適用于氣相狀態，環境濕度需控制在 90% 以下且非冷凝。
- 固定方式：罩圈采用卡口接環，不銹鋼材質，通過 3 個焊點固定。
- 電氣連接：需符合 250V 電壓及 30W/30VA 功率負載要求，確保非感性負載環境。
- 校準壓力：以客戶規格要求為準，需與基準等容線一致。
注意事項
- 訂貨確認：下單前請電話咨詢確認所需產品型號、規格及校準壓力要求，以確保有貨。
- 價格說明：頁面價格僅供參考，實際價格以公司具體報價為準。
- 質檢保障：所有商品發貨前均經過嚴格質檢，確保無質量問題。
- 色差提示：產品圖片均為實物拍攝，因光線及顯示器原因可能存在輕微色差，敬請諒解。
- 合規使用：確保符合當?shù)匕踩ㄒ?guī)，特別是涉及含氟溫室氣體的使用場景。
供應商信息：山東潤澤北方測控有限公司
服務范圍：提供現代化的產品技術咨詢服務及良好的校準服務，致力于為客戶提供定制化的測量解決方案。
