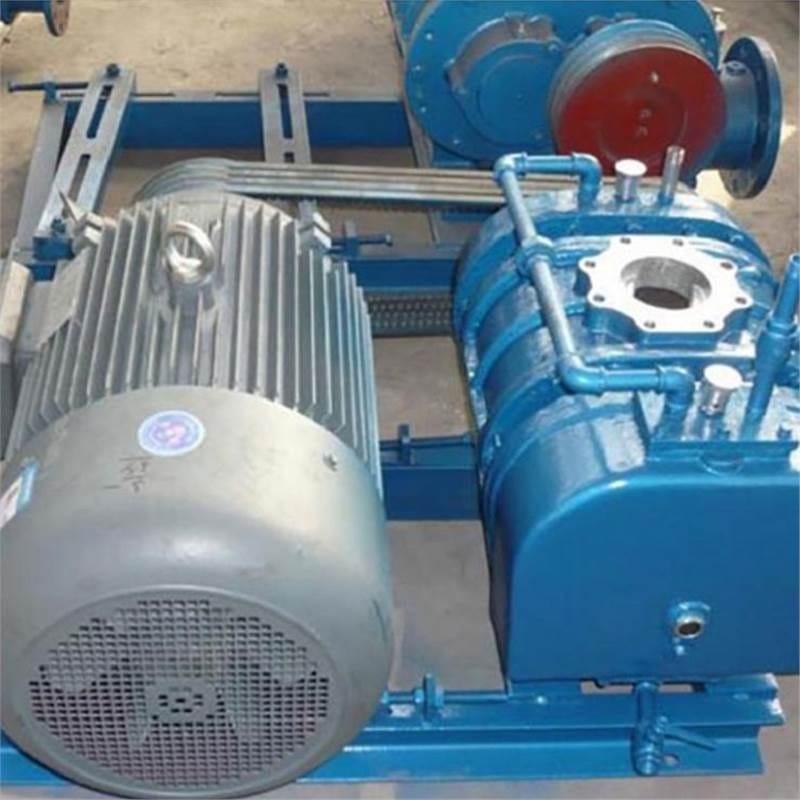

春鼎 THS-150A 型側水冷羅茨鼓風機產品規格說明書

1. 產品概述

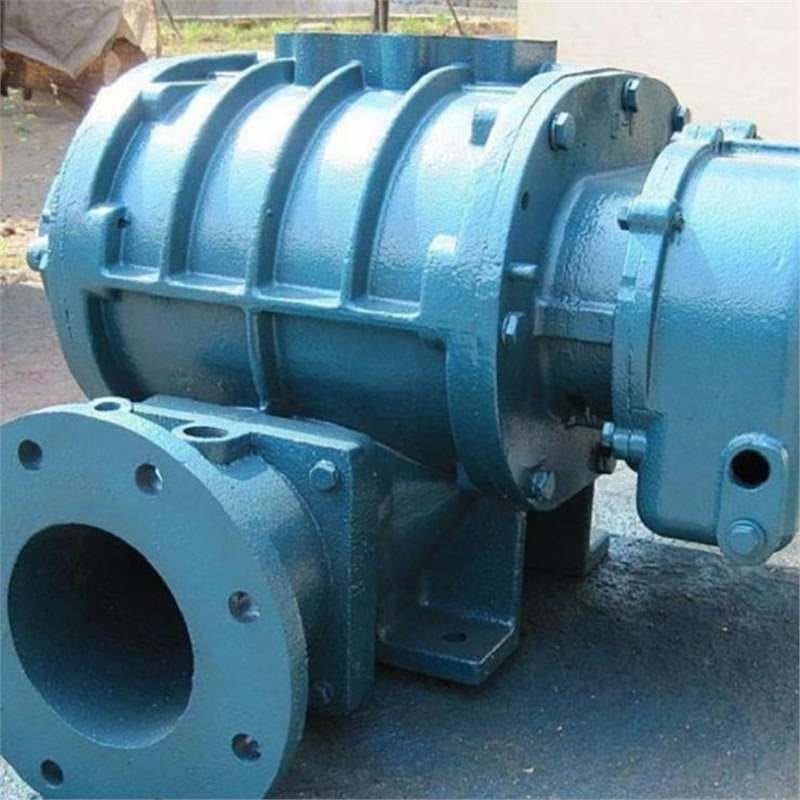

本設備為臺灣春鼎品牌 THS-150A 型側水冷回轉式三葉高壓羅茨鼓風機，專為水泥廠及其他高壓需求場景設計。采用側水冷結構，有效降低運行溫度，延長設備壽命。由沐源 (上海) 環?？萍加邢薰咎峁╀N售及技術支持。

2. 核心特點

側水冷設計：采用循環冷水冷卻油箱內齒輪潤滑油，顯著降低齒輪和軸承溫度，延長使用壽命。
低噪低振：采用三葉轉子結構及合理的殼體內進出風口結構，振動小，噪聲低。
精密制造：葉輪加工精密，經過嚴格測試，支持長期連續運轉。
高效緊湊：容積利用率大，容積效率高，結構緊湊，安裝方式靈活多變。

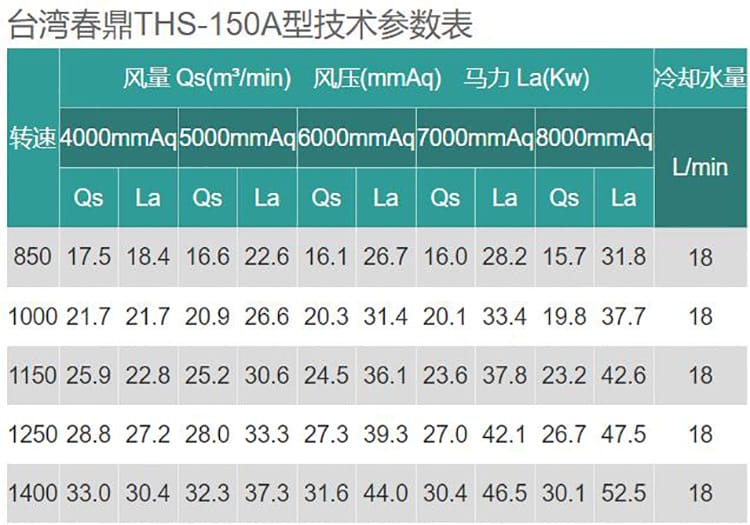

3. 技術參數表

轉速 (rpm)	4000mmAq (風量/馬力)	5000mmAq (風量/馬力)	6000mmAq (風量/馬力)	7000mmAq (風量/馬力)	8000mmAq (風量/馬力)	冷卻水量 (L/min)
850	17.5 / 18.4	16.6 / 22.6	16.1 / 26.7	16.0 / 28.2	15.7 / 31.8	18
1000	21.7 / 21.7	20.9 / 26.6	20.3 / 31.4	20.1 / 33.4	19.8 / 37.7	18
1150	25.9 / 22.8	25.2 / 30.6	24.5 / 36.1	23.6 / 37.8	23.2 / 42.6	18
1250	28.8 / 27.2	28.0 / 33.3	27.3 / 39.3	27.0 / 42.1	26.7 / 47.5	18
1400	33.0 / 30.4	32.3 / 37.3	31.6 / 44.0	30.4 / 46.5	30.1 / 52.5	18

注：風量單位 m3/min，馬力單位 Kw。具體參數請以實際銘牌為準。

4. 應用行業

本風機主要用于壓送用途，廣泛適用于以下領域：

5. 安裝與運行條件

介質溫度：輸送介質的進汽溫度通常不得大于 40℃。
介質清潔度：介質中微粒含量不得超過 100mg/m3，微粒尺寸不得超過工作間隙的一半。
溫度限制：運轉中軸承溫度不得高于 95℃，潤滑油溫度不高于 65℃。
壓力限制：使用壓力不得高于銘牌上規定的升壓范圍。
間隙要求：葉輪與機殼、葉輪與側板、葉輪與葉輪間隙出廠時已調好，重新裝配時必須保證該間隙。
油位要求：運行時，主油箱、副油箱油位須在油位計兩條紅線之間。
降噪安裝：若噪聲過大，除安裝消聲器外，可采用地穴法（地下挖 4～5m3 地穴，封蓋后引入進風口及外界空氣導管至地穴底部）以減少噪音。

6. 注意事項與維護

溫度監控：正常運轉中，每隔 1～2 小時檢查軸承、油箱內潤滑油、電機等的溫度，不得高于規定值。
轉速調節：
- 放風法簡單可靠但不經濟。
- 調節轉速較經濟，但增加轉速需考慮機械強度，一般不應超過銘牌轉速的 15%，且往往需更換較大電機。
潤滑油維護：潤滑油每 3～6 個月更換一次，或用孔徑小于 50 微米的銅絲網過濾一次。
消聲器維護：宜半年左右檢修一次，更換部分或全部吸音材料。
常規檢修：空氣濾清器應經常檢修，進出口閥門、旁通管應保持正常良好狀態。

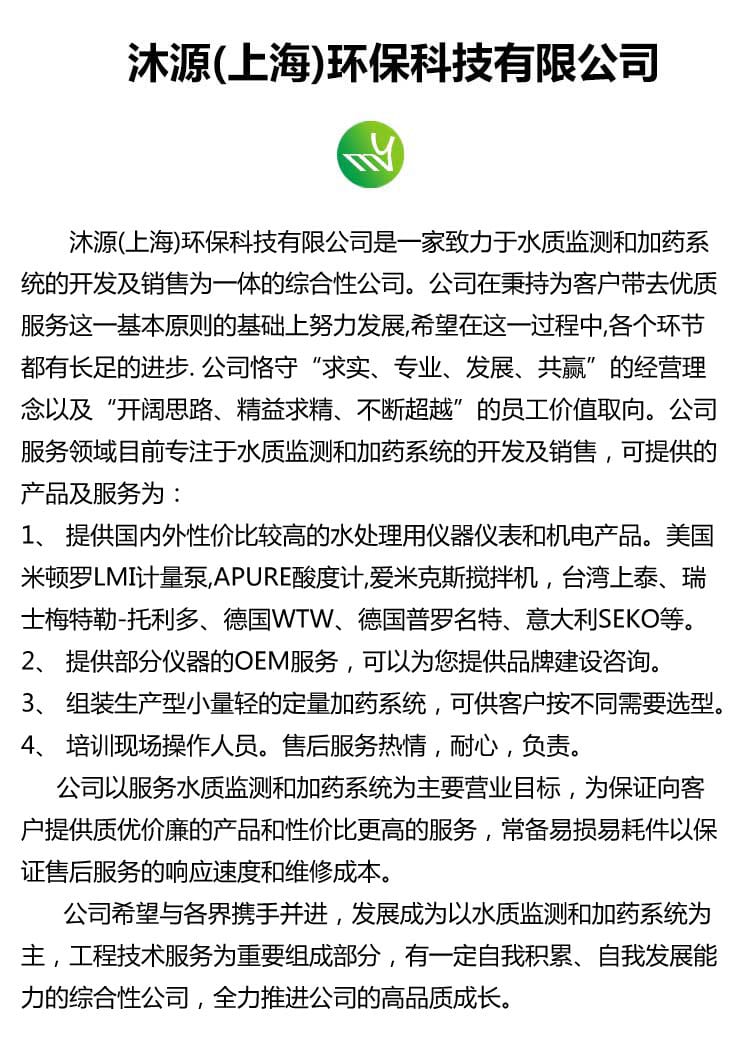

7. 供應商信息

公司名稱：沐源 (上海) 環保科技有限公司
主營業務：水質監測和加藥系統的開發及銷售，提供國內外性價比較高的水處理用儀器儀表和機電產品。
服務理念：求實、專業、發展、共贏。
售后服務：常備易損易耗件，保證售后響應速度，提供操作培訓及熱情負責的維修服務。
溫馨提示：產品圖片、價格、屬性僅供參考，詳情請咨詢；可提供加工定制服務。

THS型側水冷羅茨鼓風機操作說明

⒈輸送介質的進汽溫度通常不得大于 40℃。

⒉介質中微粒的含量不得超過 100mg/m3，微粒尺寸不得超過工作間隙的一半。

⒊運轉中軸承溫度不得高于 95℃，潤滑油溫度不高于 65℃。

⒋使用壓力不得高于銘牌上規定的升壓范圍。

⒌羅茨鼓風機葉輪與機殼、葉輪與側板、葉輪與葉輪間隙出廠時已調好，重新裝配時要保證該間隙。

⒍羅茨鼓風機運行時，主油箱、副油箱油位須在油位計兩條紅線之間。

THS型側水冷羅茨鼓風機正常運轉中，每隔1～2小時檢查一下軸承、油箱內潤滑油、電機等的溫度，不得高于規定值。羅茨鼓風機在運轉過程中噪聲大，為了降低噪聲，除了安裝消聲器外有時也可以采用一些簡便方法以減少噪聲，比如用地穴法。在地下挖一個4～5m3；的地穴，地穴上蓋封好，用一根導管將進風口引入地穴，用另一導管將外界空氣引入地穴。兩根導管盡量踩入地穴底，這樣可以減少噪音。

THS型側水冷羅茨鼓風機主要壓送用途，可用于廢水處理，電鍍攪拌，曝氣供氧，谷類輸送，氣力輸送，風刀吹干等領域。

THS型側水冷羅茨鼓風機的調節方法

一種是放風的方法，這個方法簡單可靠，但不經濟。比較經濟的方法是調節轉速。部分立窯水泥廠為了提高羅茨風機的風壓、風量，就是把鼓風機的轉速加快。但是應該注意的是，增加轉速要考慮機械設備的機械強度，不能增加大，一般轉速不應超過銘牌的15%。轉速增大往往還要更換較大的電機。羅茨鼓風機的潤滑油3～6個月更換一次或用孔徑小于50微米的銅絲網過濾一次。消聲器也宜半年左右檢修一次，更換部分或全部吸音材料?？諝鉃V清器應經常檢修，進出口閥門，旁通管應保持正常良好狀態。
