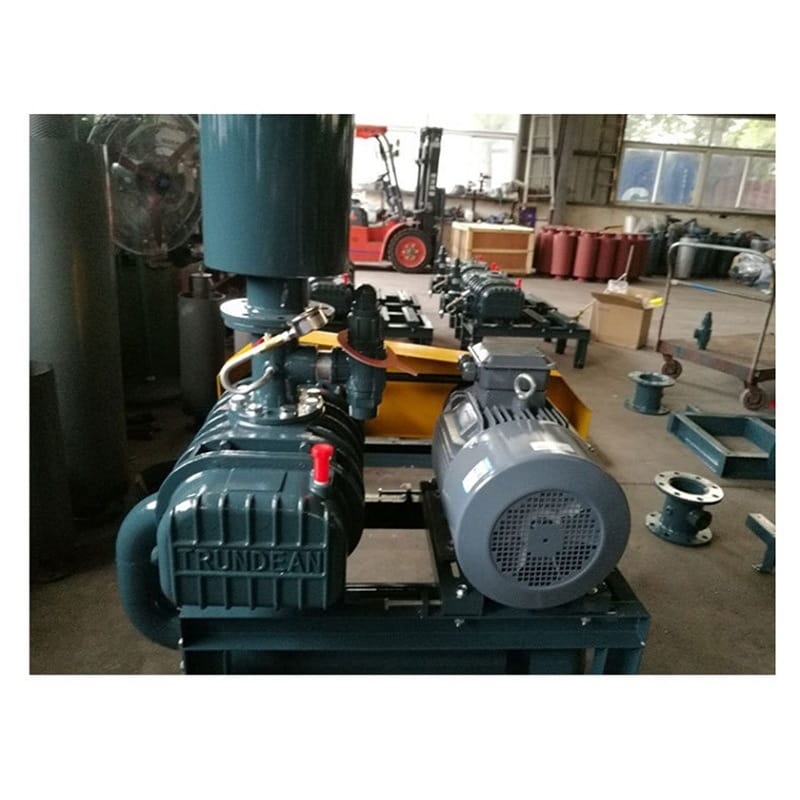

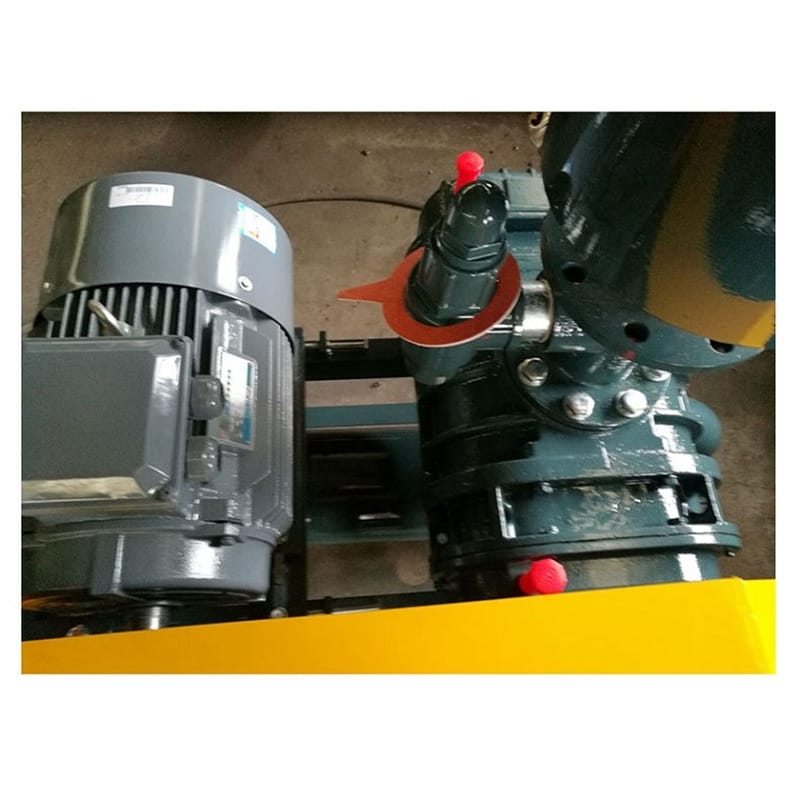

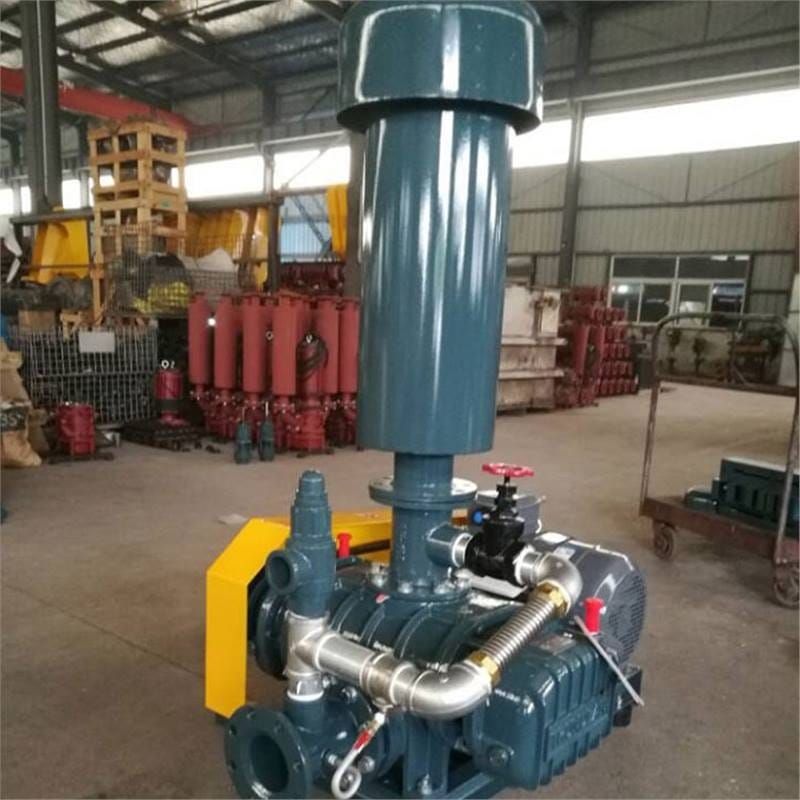

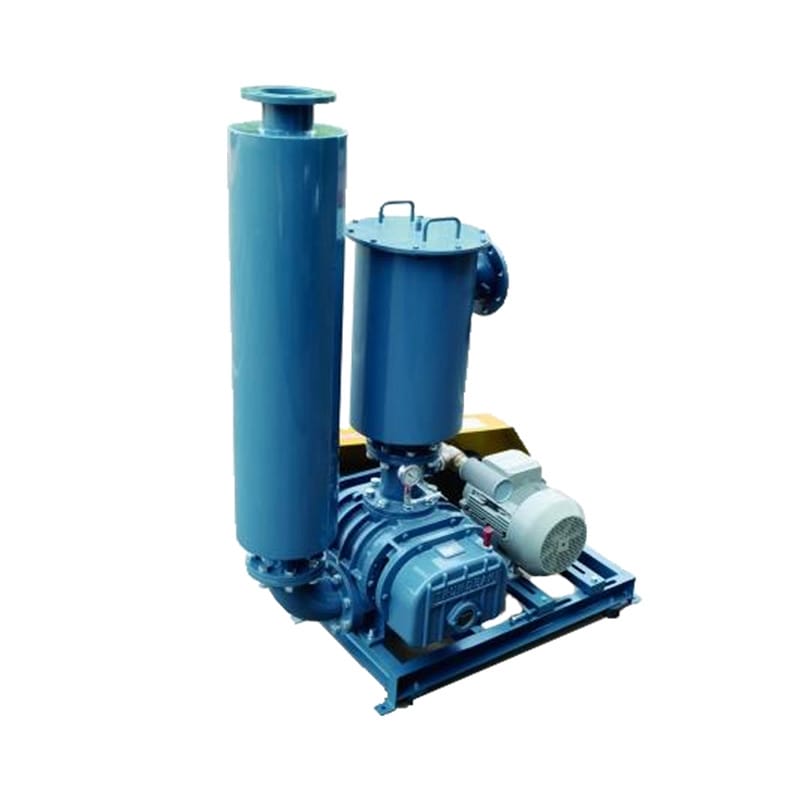

春鼎真空式鼓風機 THV-80 產品說明書

1. 核心特點

使用壽命長：真空式羅茨鼓風機機件少且無磨耗，可長時間連續運轉。
低噪音設計：采用螺旋狀出入口結構，顯著降低運行噪音。
規格齊全：依據 CNS 標準測試，并提供性能曲線表供客戶參考。
運轉平穩：轉子具有良好的幾何對稱性，振動小，從而延長鼓風機使用壽命。
高效節能：轉子與轉子之間以及轉子和殼體間均有適當間隙，不用潤滑，摩擦損失小，可大大降低驅動功率。
無污染：鼓風機腔內無需用油潤滑，可減少油蒸氣對真空系統的污染以及減少添加潤滑油之困擾。
維護簡便：風機構造簡單、保養容易，每一個型號都配有真空過濾桶可供客戶選擇。

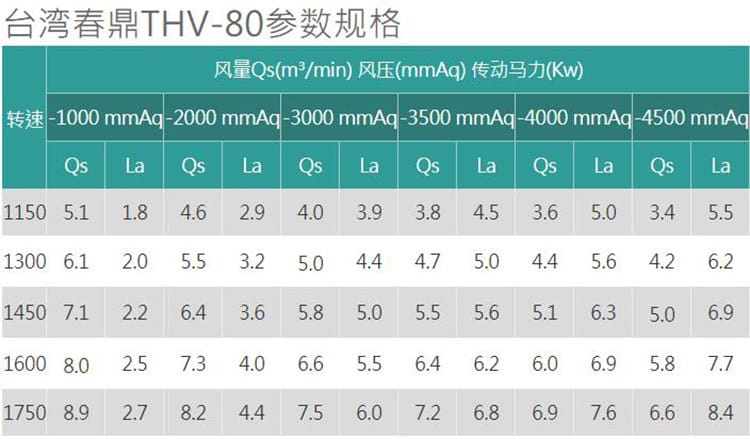

2. 技術參數 (THV-80 性能表)

轉速 (rpm)	真空度 -1000mmAq	真空度 -2000mmAq	真空度 -3000mmAq	真空度 -3500mmAq	真空度 -4000mmAq	真空度 -4500mmAq
1150	風量：5.1 / 風壓：1.8	風量：4.6 / 風壓：2.9	風量：4.0 / 風壓：3.9	風量：3.8 / 風壓：4.5	風量：3.6 / 風壓：5.0	風量：3.4 / 風壓：5.5
1300	風量：6.1 / 風壓：2.0	風量：5.5 / 風壓：3.2	風量：5.0 / 風壓：4.4	風量：4.7 / 風壓：5.0	風量：4.4 / 風壓：5.6	風量：4.2 / 風壓：6.2
1450	風量：7.1 / 風壓：2.2	風量：6.4 / 風壓：3.6	風量：5.8 / 風壓：5.0	風量：5.5 / 風壓：5.6	風量：5.1 / 風壓：6.3	風量：5.0 / 風壓：6.9
1600	風量：8.0 / 風壓：2.5	風量：7.3 / 風壓：4.0	風量：6.6 / 風壓：5.5	風量：6.4 / 風壓：6.2	風量：6.0 / 風壓：6.9	風量：5.8 / 風壓：7.7
1750	風量：8.9 / 風壓：2.7	風量：8.2 / 風壓：4.4	風量：7.5 / 風壓：6.0	風量：7.2 / 風壓：6.8	風量：6.9 / 風壓：7.6	風量：6.6 / 風壓：8.4

(注：傳動馬力數據請參考具體銘牌，表中未詳列)

3. 應用行業

造紙行業：造紙廠脫水、輸送紙張、吸紙、造紙設備配套。
機械制造：塑膠機械、雕刻機械等真空用途。
其他行業：擠奶行業及其他需要真空輸送的領域。
廣泛適用：在較寬的壓力范圍內有較大的抽速。

4. 安裝與運行條件

進氣溫度：輸送介質的進汽溫度通常不得大于 40℃。
介質清潔度：介質中微粒的含量不得超過 100mg/m3，微粒尺寸不得超過工作間隙的一半。
溫度限制：運轉中軸承溫度不得高于 95℃，潤滑油溫度不高于 65℃。
壓力范圍：使用壓力不得高于銘牌上規定的升壓范圍。
裝配間隙：葉輪與機殼、葉輪與側板、葉輪與葉輪間隙出廠時已調好，重新裝配時要保證該間隙。
油位要求：羅茨鼓風機運行時，主油箱、副油箱油位須在油位計兩條紅線之間。

5. 維護與注意事項

溫度監控：正常運轉中，每隔 1～2 小時檢查一下軸承、油箱內潤滑油、電機等的溫度，不得高于規定值。
噪音控制：
- 安裝消聲器。
- 地穴法：在地下挖一個 4～5m3 的地穴，地穴上蓋封好，用導管將進風口引入地穴，另一導管將外界空氣引入地穴。兩根導管盡量踩入地穴底，可有效減少噪音。
轉速調節：
- 增加轉速要考慮機械設備的機械強度，不能增加太大，一般轉速不應超過銘牌的 15%。
- 轉速增大往往還要更換較大的電機。
潤滑油維護：3～6 個月更換一次或用孔徑小于 50 微米的銅絲網過濾一次。
部件檢修：
- 消聲器宜半年左右檢修一次，更換部分或全部吸音材料。
- 空氣濾清器應經常檢修，進出口閥門、旁通管應保持正常良好狀態。

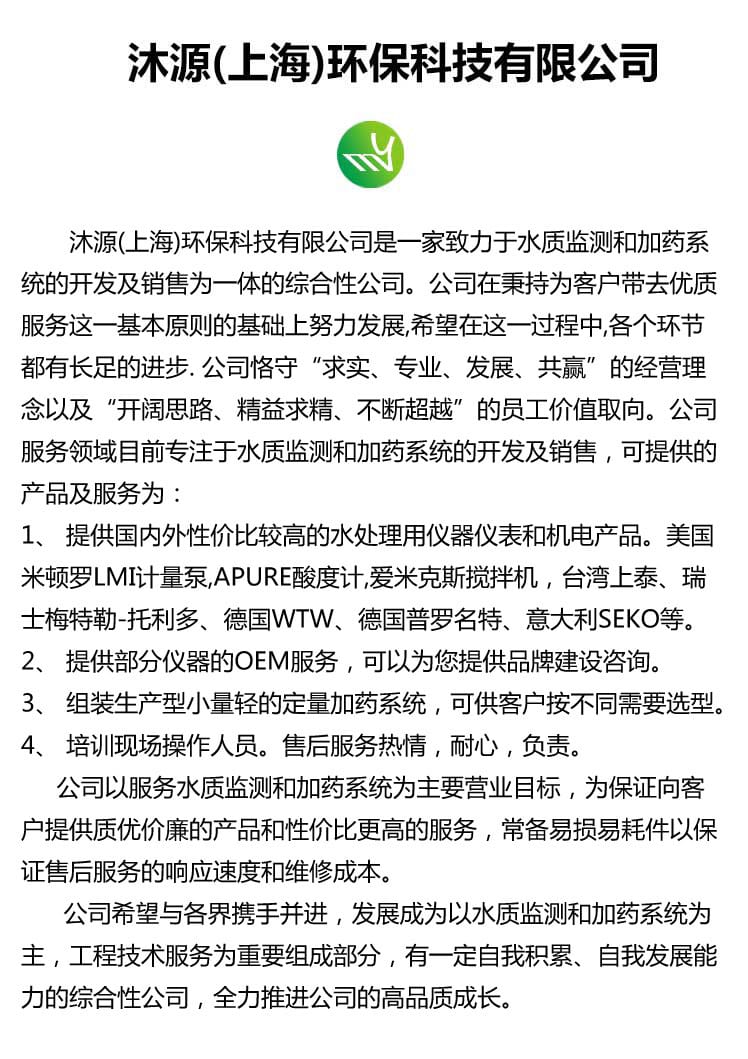

6. 供應商信息

公司名稱：沐源 (上海) 環?？萍加邢薰?/li>
主營業務：水質監測和加藥系統的開發及銷售（如意大利賽高計量泵、氣動隔膜泵、攪拌機、PH 計等）。
服務理念：求實、專業、發展、共贏。
售后服務：常備易損易耗件，提供熱情、耐心、負責的售后服務及操作人員培訓。
溫馨提示：產品圖片、價格、屬性僅供參考，詳情請咨詢客服?？商峁┘庸ざㄖ品?。

THV型真空式羅茨鼓風機操作說明

⒈輸送介質的進汽溫度通常不得大于 40℃。

⒉介質中微粒的含量不得超過 100mg/m3，微粒尺寸不得超過工作間隙的一半。

⒊運轉中軸承溫度不得高于 95℃，潤滑油溫度不高于 65℃。

⒋使用壓力不得高于銘牌上規定的升壓范圍。

⒌羅茨鼓風機葉輪與機殼、葉輪與側板、葉輪與葉輪間隙出廠時已調好，重新裝配時要保證該間隙。

⒍羅茨鼓風機運行時，主油箱、副油箱油位須在油位計兩條紅線之間。

正常運轉中，每隔1～2小時檢查一下軸承、油箱內潤滑油、電機等的溫度，不得高于規定值。羅茨鼓風機在運轉過程中噪聲大，為了降低噪聲，除了安裝消聲器外有時也可以采用一些簡便方法以減少噪聲，比如用地穴法。在地下挖一個4～5m3；的地穴，地穴上蓋封好，用一根導管將進風口引入地穴，用另一導管將外界空氣引入地穴。兩根導管盡量踩入地穴底，這樣可以減少噪音。

羅茨鼓風機的調節方法

一種是放風的方法，這個方法簡單可靠，但不經濟。比較經濟的方法是調節轉速。部分立窯水泥廠為了提高羅茨風機的風壓、風量，就是把鼓風機的轉速加快。但是應該注意的是，增加轉速要考慮機械設備的機械強度，不能增加大，一般轉速不應超過銘牌的15%。轉速增大往往還要更換較大的電機。羅茨鼓風機的潤滑油3～6個月更換一次或用孔徑小于50微米的銅絲網過濾一次。消聲器也宜半年左右檢修一次，更換部分或全部吸音材料?？諝鉃V清器應經常檢修，進出口閥門，旁通管應保持正常良好狀態。
