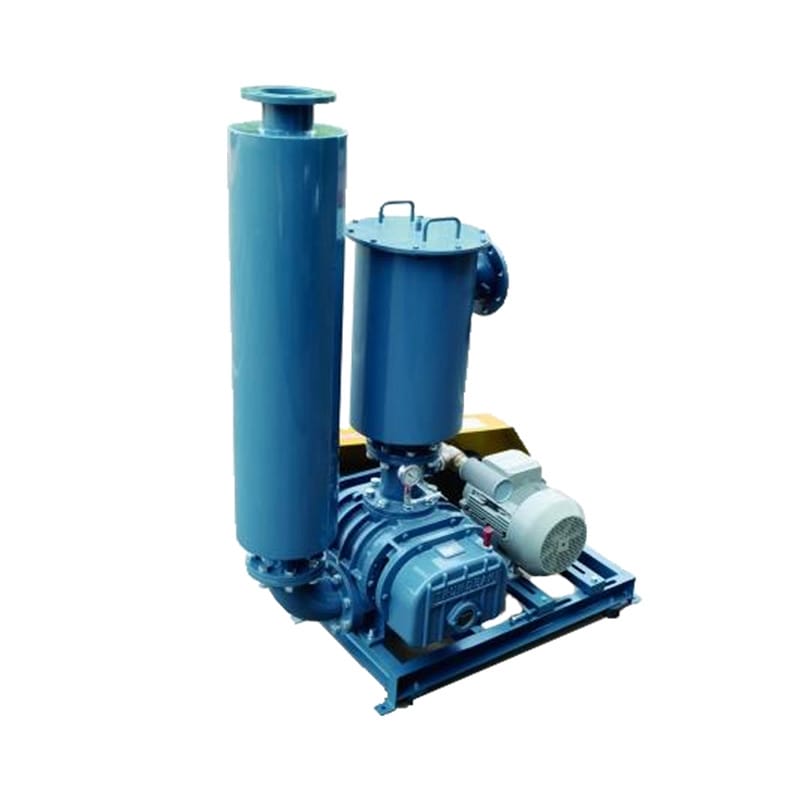

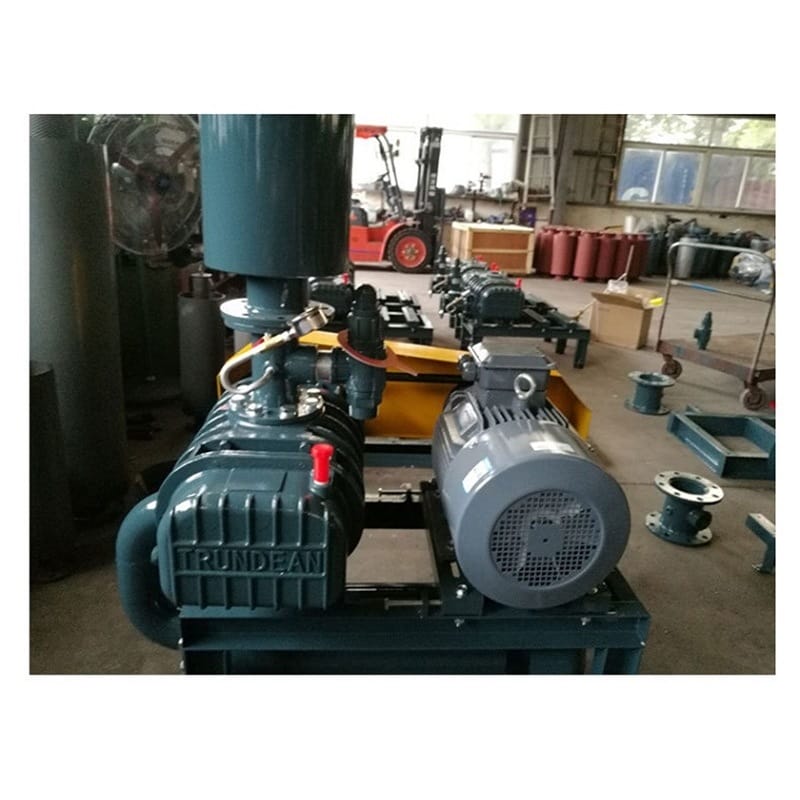

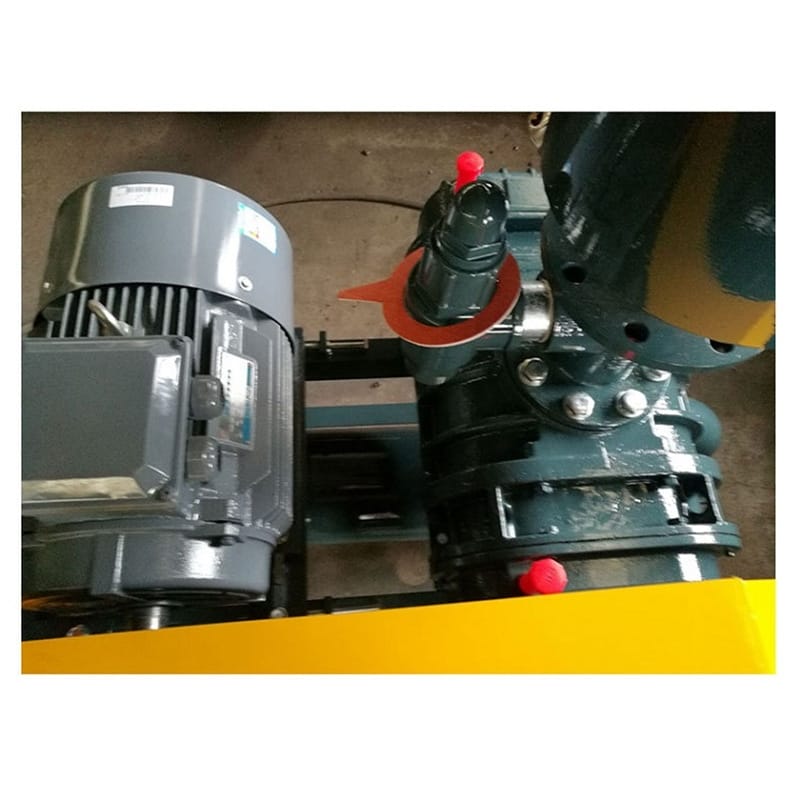

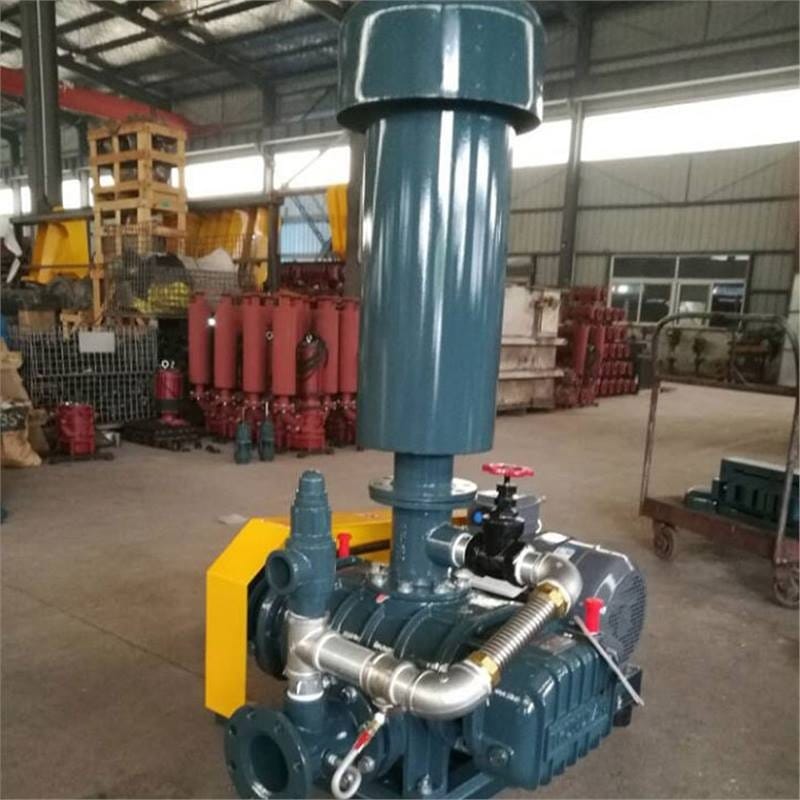

春鼎機械 THV250 真空式羅茨鼓風機產品說明書

1. 核心特點

使用壽命長：機件少且無磨耗，支持長時間連續運轉。
低噪音設計：采用螺旋狀出入口設計，顯著降低運行噪音。
運轉平穩：轉子具有良好的幾何對稱性，振動小，延長設備壽命。
高效節能：轉子與殼體間有適當間隙，無需潤滑，摩擦損失小，驅動功率低。
無污染：鼓風機腔內無需用油潤滑，減少油蒸氣對真空系統的污染。
高精度制造：垂直度、擺線和展開線吻合度高，效率更高。
維護簡便：構造簡單，保養容易，每個型號可配真空過濾桶。
規格齊全：依 CNS 標準測試，提供性能曲線表供參考。

2. 技術參數

型號：THV-250 真空式羅茨鼓風機
品牌：臺灣春鼎 (RUNDEAN)

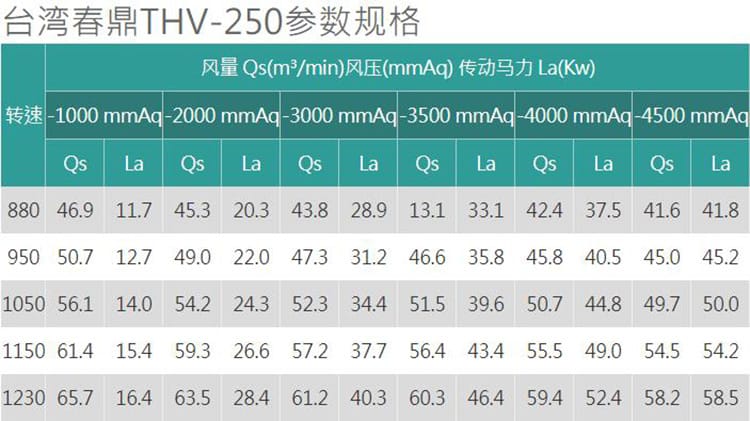

性能參考表 (注：Qs 為風量 m3/min, La 為傳動馬力 kW)：

轉速 (RPM)	-1000 mmAq	-2000 mmAq	-3000 mmAq	-3500 mmAq	-4000 mmAq	-4500 mmAq
參數	Qs / La	Qs / La	Qs / La	Qs / La	Qs / La	Qs / La
880	46.9 / 11.7	45.3 / 20.3	43.8 / 28.9	33.1 / 13.1	42.4 / 37.5	41.6 / 41.8
950	50.7 / 12.7	49.0 / 22.0	47.3 / 31.2	46.6 / 35.8	45.8 / 40.5	45.0 / 45.2
1050	56.1 / 14.0	54.2 / 24.3	52.3 / 34.4	51.5 / 39.6	50.7 / 44.8	49.7 / 50.0
1150	61.4 / 15.4	59.3 / 26.6	57.2 / 37.7	56.4 / 43.4	55.5 / 49.0	54.5 / 54.2
1230	65.7 / 16.4	63.5 / 28.4	61.2 / 40.3	60.3 / 46.4	59.4 / 52.4	58.2 / 58.5

(注：部分數據經整理優化，具體以銘牌為準)

3. 應用行業

塑膠機械：真空成型、輸送等。
造紙機械：造紙廠脫水、輸送紙張、吸紙、造紙設備。
雕刻機械：真空吸附固定。
其他行業：擠奶行業、真空用途廣泛領域。
較寬壓力范圍：適用于需要較大抽速的真空環境。

4. 安裝與運行條件

介質溫度：輸送介質的進汽溫度通常不得大于 40℃。
介質清潔度：微粒含量不得超過 100mg/m3，微粒尺寸不得超過工作間隙的一半。
壓力限制：使用壓力不得高于銘牌上規定的升壓范圍。
噪音控制：
- 建議安裝消聲器。
- 地穴法降噪：在地下挖一個 4～5m3 的地穴，地穴上蓋封好。用一根導管將進風口引入地穴，另一導管將外界空氣引入地穴。兩根導管盡量踩入地穴底，可有效減少噪音。
間隙要求：葉輪與機殼、側板、葉輪之間間隙出廠已調好，重新裝配時必須保證該間隙。

5. 注意事項與維護

溫度監控：
- 軸承溫度不得高于 95℃。
- 潤滑油溫度不高于 65℃。
- 正常運轉中，每隔 1～2 小時檢查軸承、油箱內潤滑油、電機等的溫度。
油位管理：運行時，主油箱、副油箱油位須在油位計兩條紅線之間。
轉速調節：
- 調節轉速較經濟，但需考慮機械強度。
- 轉速增加一般不應超過銘牌的 15%，轉速增大往往需更換較大電機。
- 放風法調節簡單可靠但不經濟。
定期維護：
- 潤滑油：3～6 個月更換一次，或用孔徑小于 50 微米的銅絲網過濾一次。
- 消聲器：宜半年左右檢修一次，更換部分或全部吸音材料。
- 濾清器與閥門：空氣濾清器應經常檢修，進出口閥門、旁通管應保持正常良好狀態。

6. 供應商信息

公司名稱：沐源 (上海) 環保科技有限公司
經營理念：求實、專業、發展、共贏
服務范圍：水質監測和加藥系統的開發及銷售，提供國內外性價比較高的水處理用儀器儀表和機電產品。
售后服務：常備易損易耗件，響應速度快，提供現場操作人員培訓。
溫馨提示：產品圖片、價格、屬性僅供參考，詳情請咨詢；可提供加工定制。

THV型真空式羅茨鼓風機操作說明

⒈輸送介質的進汽溫度通常不得大于 40℃。

⒉介質中微粒的含量不得超過 100mg/m3，微粒尺寸不得超過工作間隙的一半。

⒊運轉中軸承溫度不得高于 95℃，潤滑油溫度不高于 65℃。

⒋使用壓力不得高于銘牌上規定的升壓范圍。

⒌羅茨鼓風機葉輪與機殼、葉輪與側板、葉輪與葉輪間隙出廠時已調好，重新裝配時要保證該間隙。

⒍羅茨鼓風機運行時，主油箱、副油箱油位須在油位計兩條紅線之間。

正常運轉中，每隔1～2小時檢查一下軸承、油箱內潤滑油、電機等的溫度，不得高于規定值。羅茨鼓風機在運轉過程中噪聲大，為了降低噪聲，除了安裝消聲器外有時也可以采用一些簡便方法以減少噪聲，比如用地穴法。在地下挖一個4～5m3；的地穴，地穴上蓋封好，用一根導管將進風口引入地穴，用另一導管將外界空氣引入地穴。兩根導管盡量踩入地穴底，這樣可以減少噪音。

羅茨鼓風機的調節方法

一種是放風的方法，這個方法簡單可靠，但不經濟。比較經濟的方法是調節轉速。部分立窯水泥廠為了提高羅茨風機的風壓、風量，就是把鼓風機的轉速加快。但是應該注意的是，增加轉速要考慮機械設備的機械強度，不能增加大，一般轉速不應超過銘牌的15%。轉速增大往往還要更換較大的電機。羅茨鼓風機的潤滑油3～6個月更換一次或用孔徑小于50微米的銅絲網過濾一次。消聲器也宜半年左右檢修一次，更換部分或全部吸音材料。空氣濾清器應經常檢修，進出口閥門，旁通管應保持正常良好狀態。
