型號：THV-150

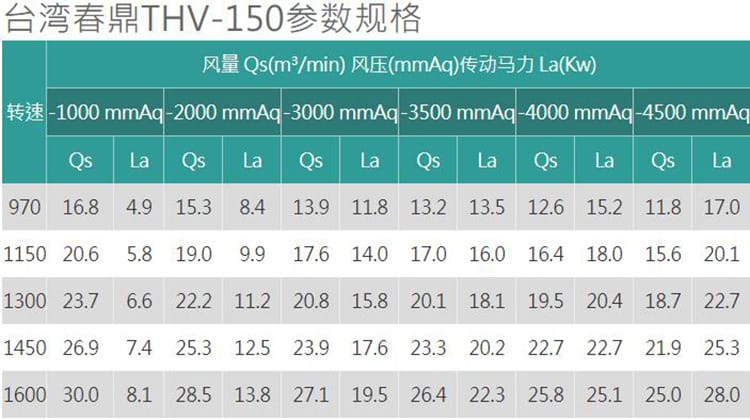

性能數據參考 (風量 Qs: m3/min, 馬力 La: Kw, 風壓：mmAq)
| 轉速 (RPM) | 風壓 -1000 | 風壓 -2000 | 風壓 -3000 | 風壓 -3500 | 風壓 -4000 | 風壓 -4500 |
|---|---|---|---|---|---|---|
| 1150 | Qs=20.6, La=5.8 | Qs=19.0, La=9.9 | Qs=17.6, La=14.0 | Qs=17.0, La=16.0 | Qs=16.4, La=18.0 | Qs=15.6, La=20.1 |
| 1300 | Qs=23.7, La=6.6 | Qs=22.2, La=11.2 | Qs=20.8, La=15.8 | Qs=20.1, La=18.1 | Qs=19.5, La=20.4 | Qs=18.7, La=22.7 |
| 1450 | Qs=26.9, La=7.4 | Qs=25.3, La=12.5 | Qs=23.9, La=17.6 | Qs=23.3, La=20.2 | Qs=22.7, La=22.7 | Qs=21.9, La=25.3 |
| 1600 | Qs=30.0, La=8.1 | Qs=28.5, La=13.8 | Qs=27.1, La=19.5 | Qs=26.4, La=22.3 | Qs=25.8, La=25.1 | Qs=25.0, La=28.0 |
注：具體選型請以實際工況及銘牌規定為準。
沐源 (上海) 環保科技有限公司

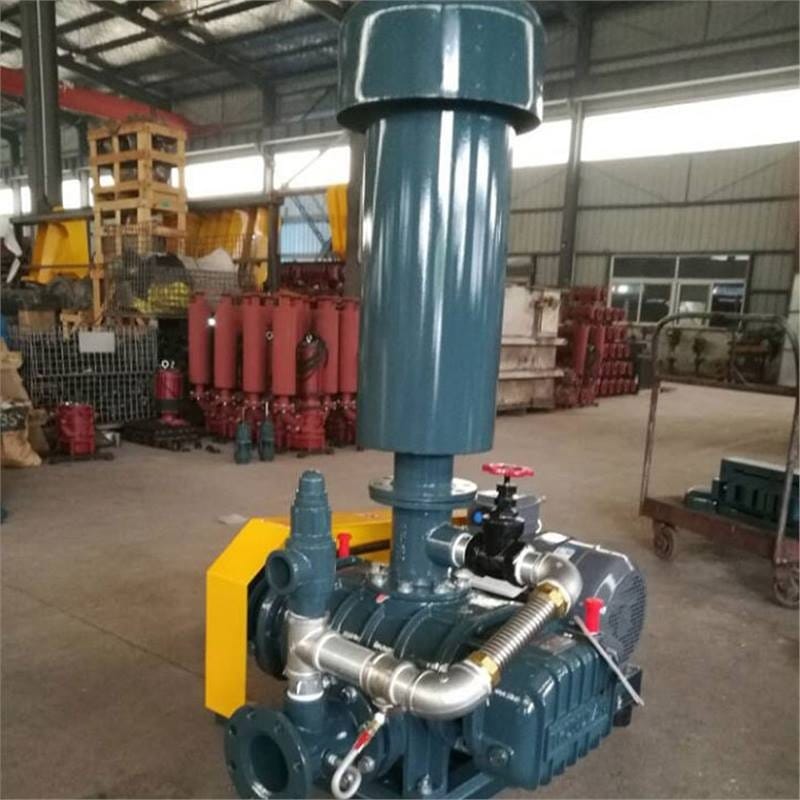

THV型真空式羅茨鼓風機操作說明
⒈輸送介質的進汽溫度通常不得大于 40℃。
⒉介質中微粒的含量不得超過 100mg/m3，微粒尺寸不得超過工作間隙的一半。
⒊運轉中軸承溫度不得高于 95℃，潤滑油溫度不高于 65℃。
⒋使用壓力不得高于銘牌上規定的升壓范圍。
⒌羅茨鼓風機葉輪與機殼、葉輪與側板、葉輪與葉輪間隙出廠時已調好，重新裝配時要保證該間隙。
⒍羅茨鼓風機運行時，主油箱、副油箱油位須在油位計兩條紅線之間。
正常運轉中，每隔1～2小時檢查一下軸承、油箱內潤滑油、電機等的溫度，不得高于規定值。羅茨鼓風機在運轉過程中噪聲大，為了降低噪聲， 除了安裝消聲器外有時也可以采用一些簡便方法以減少噪聲，比如用地穴法。在地下挖一個4～5m3；的地穴，地穴上蓋封好，用一根導管將進風口引入地穴，用另一導管將外界空 氣引入地穴。兩根導管盡量踩入地穴底，這樣可以減少噪音。
羅茨鼓風機的調節方法
一種是放風的方法，這個方法簡單可靠，但不經濟。比較經濟的方法是調節轉速。部分立窯水泥廠為了提高羅茨風機的風壓、風量，就是把鼓風機的轉速加快。但是應該注意的是，增加轉速要考慮機械設備的機械強度，不能增加大，一般轉速不應超過銘牌的15%。轉速增大往往還要更換較大的電機。羅茨鼓風機的潤滑油3～6個月更換一次或用孔徑小于50微米的銅絲網過濾一次。消聲器也宜半年左右檢修一次，更換部分或全部吸音材料。空氣濾清器應經常檢修，進出口閥門，旁通管應保持正常良好狀態。

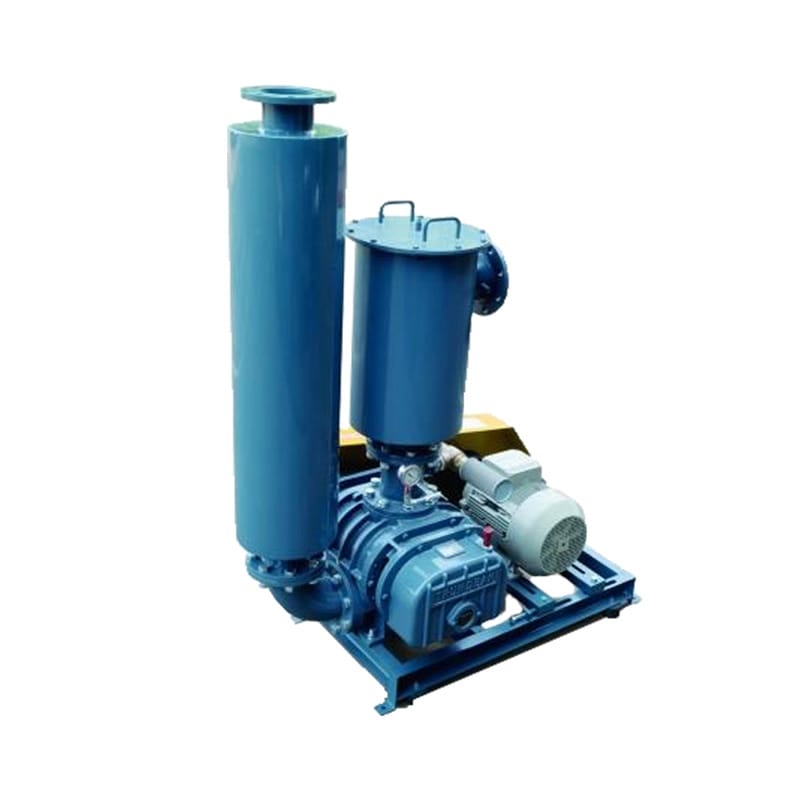

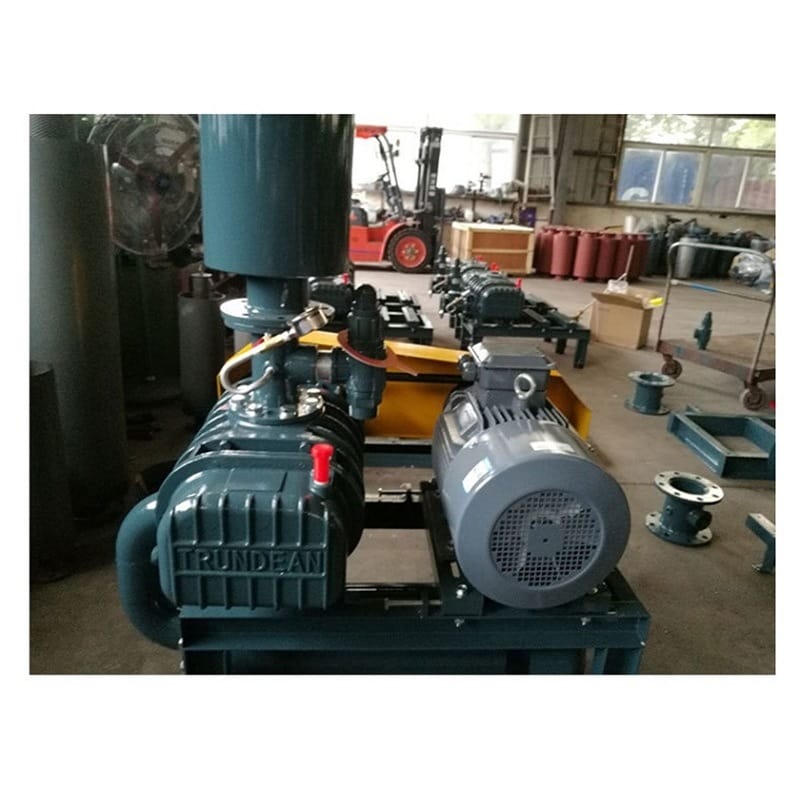

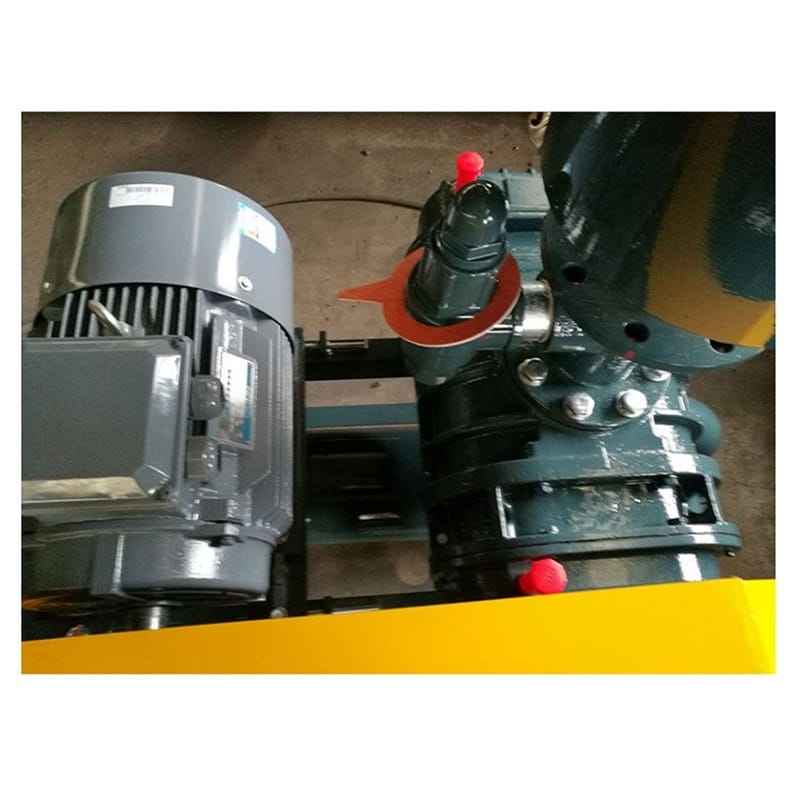

THV型真空式羅茨鼓風機的特性:使用壽命長：真空式羅茨鼓風機機件少且無磨耗，可長時間連續運轉。低噪音：真空式羅茨鼓風機螺旋狀出入口，噪音低。規格齊全：依CNS標準測試，并作成性能曲線表提供客戶使用參考。
1. THV型真空式羅茨鼓風機在較寬的壓力范圍內有較大的抽速，廣泛應用于塑膠機械，造紙機械，雕刻機械等真空用途。
2.春鼎機械生產的THV型真空式羅茨鼓風機的轉子具有良好的幾何對稱性，故振動小，運轉平穩，從而延長鼓風機使用壽命。
3.THV型真空式羅茨鼓風機轉子與轉子之間以及轉子和殼體間均有適當間隙，不用潤滑，摩擦損失小，可大大降低驅動功率。
4.鼓風機腔內無需用油潤滑，可減少油蒸氣對真空系統的污染以及加減少添加潤滑油之困擾。
5.真空式羅茨鼓風機生產的精密度高，垂直度，擺線和展開線的吻合，具有更高的效率。
6.真空式羅茨鼓風機風機構造簡單、保養容易。
7.真空式羅茨鼓風機每一個型號都配有真空過濾桶可供客戶選擇。
春鼎THV系列羅茨真空泵適用范圍：造紙廠脫水、輸送紙張、吸紙、造紙?jiān)O(shè)備、擠奶行業等。
