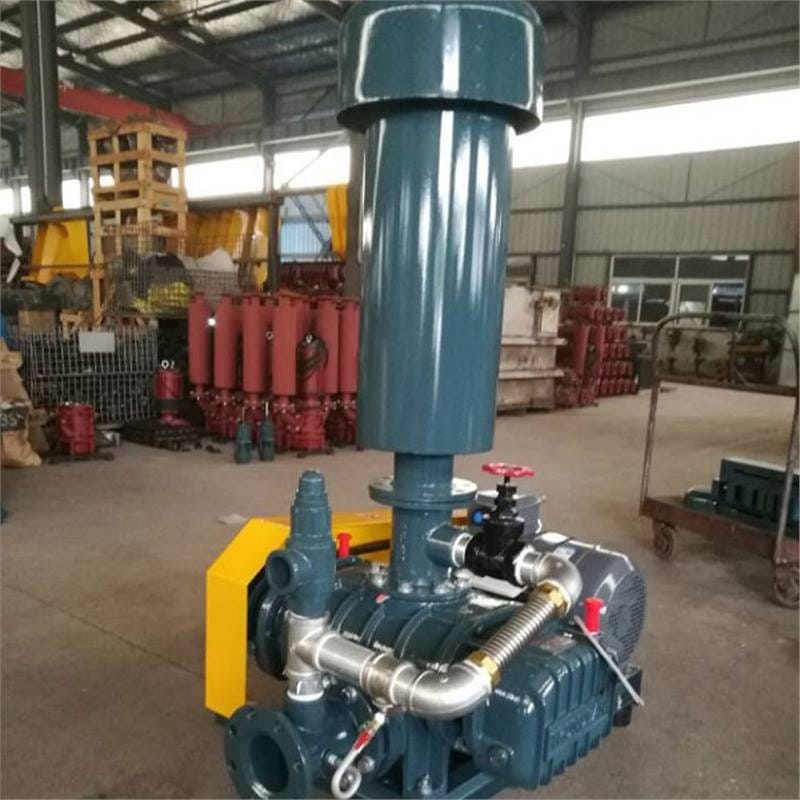

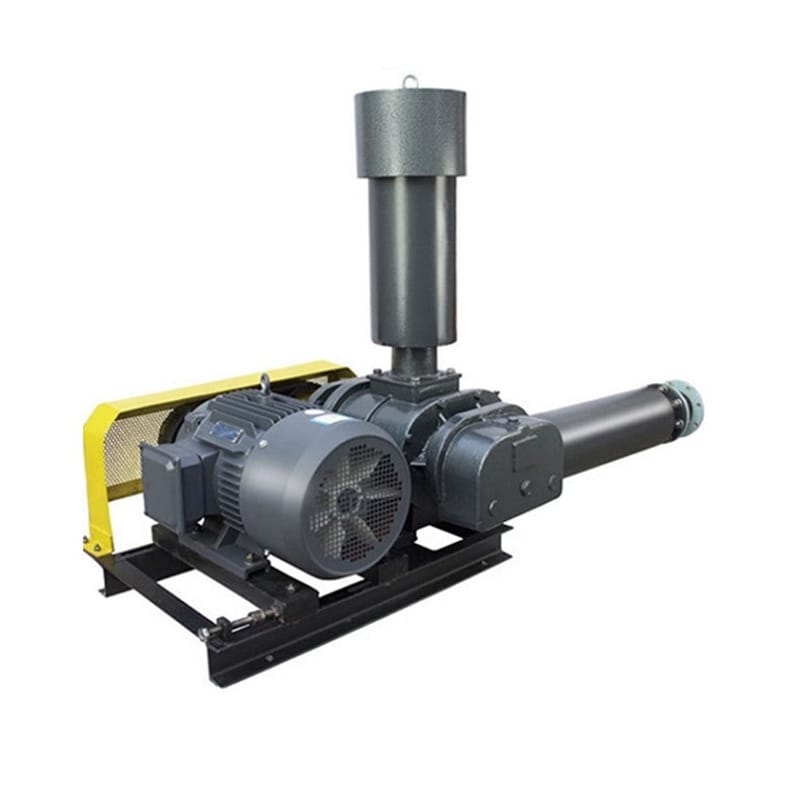

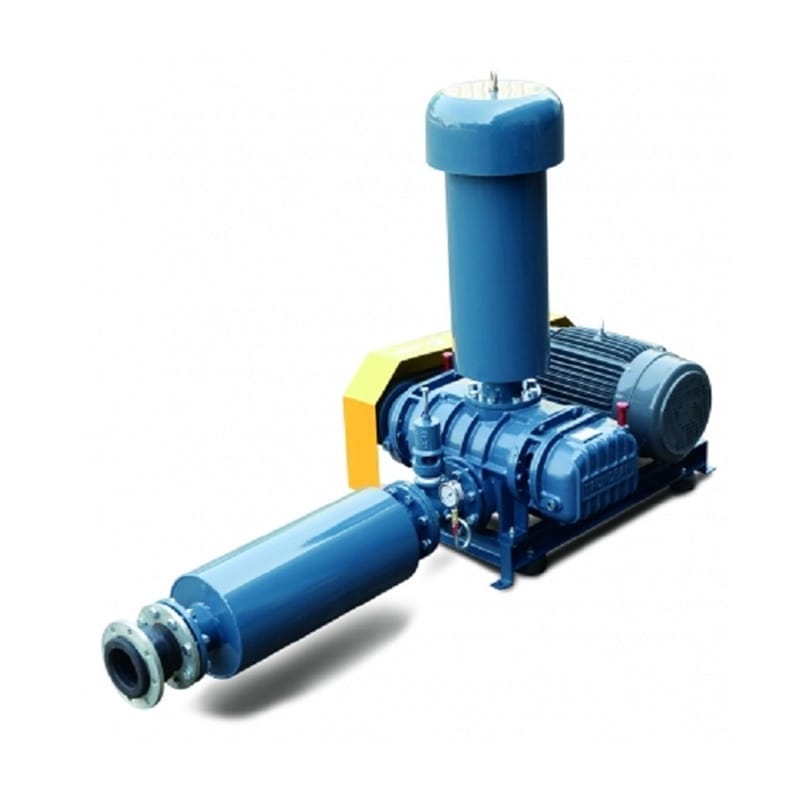

春鼎 TH-50 型羅茨鼓風機產品說明書

1. 產品簡介

春鼎 TH 型羅茨鼓風機屬容積式回轉鼓風機，原理是利用兩個葉形轉子在氣缸內作相對運動來壓縮和輸送氣體。這種鼓風機結構簡單，制造方便，適用于低壓力場合的氣體輸送和加壓，可用作真空泵。主要由機殼、墻板、葉輪、進出口消聲器四大部分組成。

2. 核心特點

結構改良：鼓風機氣室與側蓋采凹凸緣密合，提高操作強度，防止螺絲固定時引起偏心現象而影響壽命。
高精度葉輪：葉輪采用四軸加工一次加工法，減少人為誤差，提升精密度，提高效率。
免潤滑油設計：轉子與轉子間及轉體與殼體間設有適當間隙，運轉中不接觸，內部不需要潤滑處理。吐出氣體為不含油成分的清凈空氣，長期運轉亦可安心使用。
低噪音低震動：采用高精密轉子結構，實行理想之逆流壓縮功能，噪音及脈動大幅度減低，小型鼓風機可免加裝出口消音器。
三葉優勢：相比兩葉，三葉葉輪出氣脈動小、噪聲小、運轉平穩，已逐漸代替兩葉羅茨風機。

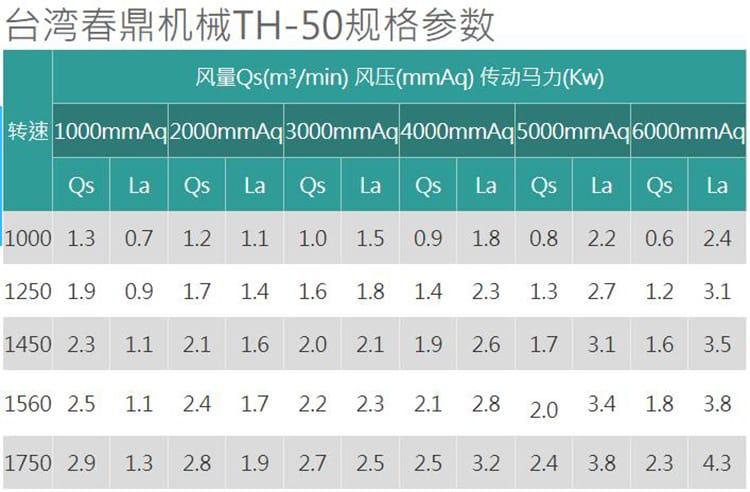

3. 技術參數 (臺灣春鼎機械 TH-50 規格)

轉速 (rpm)	1000mmAq (Qs/La)	2000mmAq (Qs/La)	3000mmAq (Qs/La)	4000mmAq (Qs/La)	5000mmAq (Qs/La)	6000mmAq (Qs/La)
1000	1.3 / 0.7	1.2 / 1.1	1.0 / 1.5	0.9 / 1.8	0.8 / 2.2	0.6 / 2.4
1250	1.9 / 0.9	1.7 / 1.4	1.6 / 1.8	1.4 / 2.3	1.3 / 2.7	1.2 / 3.1
1450	2.3 / 1.1	2.1 / 1.6	2.0 / 2.1	1.9 / 2.6	1.7 / 3.1	1.6 / 3.5
1560	2.5 / 1.1	2.4 / 1.7	2.2 / 2.3	2.1 / 2.8	2.0 / 3.4	1.8 / 3.8
1/50	2.9 / 1.3	2.8 / 1.9	2.7 / 2.5	2.5 / 3.2	2.4 / 3.8	2.3 / 4.3

注：Qs 為風量 (m3/min)，La 為傳動馬力 (Kw)。適用壓力范圍：0 ~ 0.6 kgf/cm2。

4. 應用行業與用途

本產品廣泛適應冶金、化工、化肥、石化、儀器、建材行業，具體用途包括：

水處理：廢水處理攪拌沉淀物、水處理凈化。
環保燃燒：焚燒爐助燃，促進有害氣體排除。
水產養殖：養殖池氣體快速流動，補充水中氧氣。
農業發酵：加速畜糞發酵肥化。
工業應用：電鍍槽循環電解物、印刷機送紙配紙、清掃配管灰塵鐵粉、吹干輸送履帶、殼類空氣輸送。

5. 輸送介質與安裝條件

輸送介質：清潔空氣、清潔煤氣、二氧化硫及其他惰性氣體。特殊氣體行業（煤氣、天然氣、沼氣、二氧化碳等）及高壓工況的產品需特別確認。
安裝條件：該產品含有多種型號和規格，下單前請務必和賣家聯系，確認具體工況需求。

6. 注意事項

信息確認：產品圖片、價格、屬性僅供參考，詳情請旺旺或來電咨詢。
定制服務：可提供加工定制及部分儀器的 OEM 服務。
售后服務：公司常備易損易耗件，以保證售后服務的響應速度和維修成本。
操作安全：雖為免潤滑油設計，仍需定期檢查齒輪契合模式及殼體分離情況。

7. 供應商信息

沐源 (上海) 環保科技有限公司

經營理念：求實、專業、發展、共贏。
主營業務：水質監測和加藥系統的開發及銷售（如意大利賽高計量泵、氣動隔膜泵、攪拌機等）。
服務承諾：質量優良，服務專業，誠信合作共贏未來。

注意：該產品含有多種型號和規格，下單前請和賣家聯系

TH型羅茨鼓風機簡介:

TH型羅茨鼓風機屬容積式回轉鼓風機，葉輪端面、風機前后端蓋。原理是利用兩個葉形轉子在氣缸內作相對運動來壓縮和輸送氣體的回轉壓縮機。這種鼓風機結構簡單，制造方便，適用于低壓力場合的氣體輸送和加壓，可用作真空泵。

TH型羅茨鼓風機組成：羅茨風機由，機殼、墻板、葉輪、進出口消聲器等4大部分組成。機殼：主要用來支撐墻板、葉輪、消聲器和固定的作用。墻板：主要用來連接機殼與葉輪，并支撐葉輪的旋轉，以及起到端面密封的效果。葉輪：是羅茨風機的旋轉部分，分兩葉和三葉，但由于三葉的比兩葉的出氣脈動小、噪聲小，運轉平穩等優點，已逐漸代替兩葉羅茨風機。消聲器：用減小羅茨風機的進、出由于氣流脈動產生的噪音。

TH型羅茨鼓風機輸送介質：

羅茨鼓風機輸送介質為清潔空氣，清潔煤氣，二氧化硫及其他惰性氣體，特殊氣體行業（煤氣、天然氣、沼氣、二氧化碳、二氧化硫等）及高壓工況的產品。鑒于具有上述特點，因而能廣泛適應冶金、化工、化肥、石化、儀器、建材行業。

TH型羅茨鼓風機改良，主要是涉及魯式鼓風機之結構，特別是指其結合強度提高，使葉輪相對於內缸里之軸心位置不因外力影響而變動者。鼓風機氣室與側蓋采凹凸緣密合，以提高鼓風操作強度且防止螺宣固定時引起偏心現象而影響鼓風機壽命。
葉輪采用四軸加工一次加工法，以減少人為誤差，提升葉輪之精密度，并提高鼓風機之效率。
免潤滑油無故障在轉子與轉子間，及轉體與殼體間，設有適當間隙，在運轉中不接觸，內部不需要潤滑處理、機械部份之接觸，采證時齒輪契合模式，且殼體（轉子動作室）以側蓋汽油分離，不致有潤滑油混入之虞，故吐出之氣體為不含油成分之清凈空氣，即時在長期運轉情況下，亦可安心使用。
五. 低噪音、低震動∶在噪音及振動之防治方面，采高精密轉子結構，以遂行理想之逆流壓縮功能，鼓風機吐出空氣之脈動，可更平滑的進行，噪音及脈動均可大幅度減低，因此就小型鼓風機而言，可免加裝出口消音器。

TH型羅茨鼓風機產品規格：

適用壓力∶0 ~ 0.6 kgf/cm2 1 ~ 200HP
