愛普爾 Apure 溶氧傳感器系列詳解
本文檔詳細整理了愛普爾品牌旗下兩款核心溶氧傳感器產品：通用型TS-120與高溫型TS-290的技術規格與應用場景。
一、TS-120 溶氧電極探頭
核心特點
- 響應迅速：反應靈敏，具備優異的穩定性。
- 免維護設計：無需更換膜及電解液，降低運維成本。
- 耐用抗污：316L不銹鋼殼體配合特殊膜頭，膜不易損壞，抗污染能力強，適用于惡劣水質。
技術參數
- 測量原理：電流測量/極譜法（隔膜式Clark型傳感器）
- 檢測極限：＜40ppb 含氧量
- 響應時間：25℃時含氧量下降 90% ＜2min
- 殘余電流：無氧介質中殘留的室溫信號 ＜滿度的 2%
- 溫度范圍：測量時 0～60℃
- 壓力范圍：0～4bar
- 電極信號：25℃時 20～80nA（可定制）
- 溫度補償：熱敏電阻阻值可按客戶要求定制
- 電極尺寸：直徑 12mm，長度 120mm（PG13.5螺紋接口，可定制）
- 電極材質：316L 不銹鋼殼體，POM 膜帽
- 透氣膜：鋼篩網增強的聚四氟乙烯及聚矽氧烷膜
應用行業
廣泛應用于水質處理、水文監測、廢水處理、游泳池、魚塘以及化肥、化工、生物等領域的含氧量監測。
二、TS-290 溶氧電極探頭
核心特點
- 高性能：反應靈敏，準確度高，穩定性好。
- 易于操作：操作簡單，維護量小。
- 適應性強：適用于各種介質，膜不易損壞，抗污染性能優異。
技術參數
- 測量原理：電流測量/極譜法
- 響應時間：25℃時含氧量下降95%＜90s；35℃時含氧量下降95%＜40s
- 殘余電流：無氧介質殘留的室溫信號 ＜滿度的 2%
- 溫度范圍：消毒時 0-130℃；測量時 0-80℃
- 壓力范圍：0-6bar
- 電極信號：25℃時 30-65nA（可定制）
- 電極尺寸：直徑20mm（電廠用）、25mm（發酵用）；插入深度70mm、K150mm、220mm（可定制）
- 電極材質：316L不銹鋼殼體
- 透氣膜：鋼篩網增強的聚四氟乙烯及聚矽氧烷膜
應用行業
廣泛應用于生物工程、制藥、釀酒等發酵領域和特殊化學過程。
三、安裝條件
- TS-120安裝：標配PG13.5螺紋接口，直徑12mm，適用于標準工業管道及反應釜安裝，需確保安裝環境溫度與壓力在額定范圍內。
- TS-290安裝：提供直徑20mm及25mm兩種規格，針對電廠和發酵行業設計，支持多種插入深度（70mm-220mm），適應不同罐體及管道安裝需求。
四、注意事項
- 環境限制：TS-120適用于常規測量（0-60℃），TS-290支持高溫消毒（最高130℃），但測量時需控制在0-80℃范圍內，嚴禁超壓使用。
- 介質兼容：雖然產品具備抗污染特性，但在極高污染或特殊化學介質中使用后，建議定期清潔殼體以保證測量精度。
- 電氣連接：電極信號與溫度補償參數支持定制，接線時請務必核對技術規格書，避免信號不匹配。

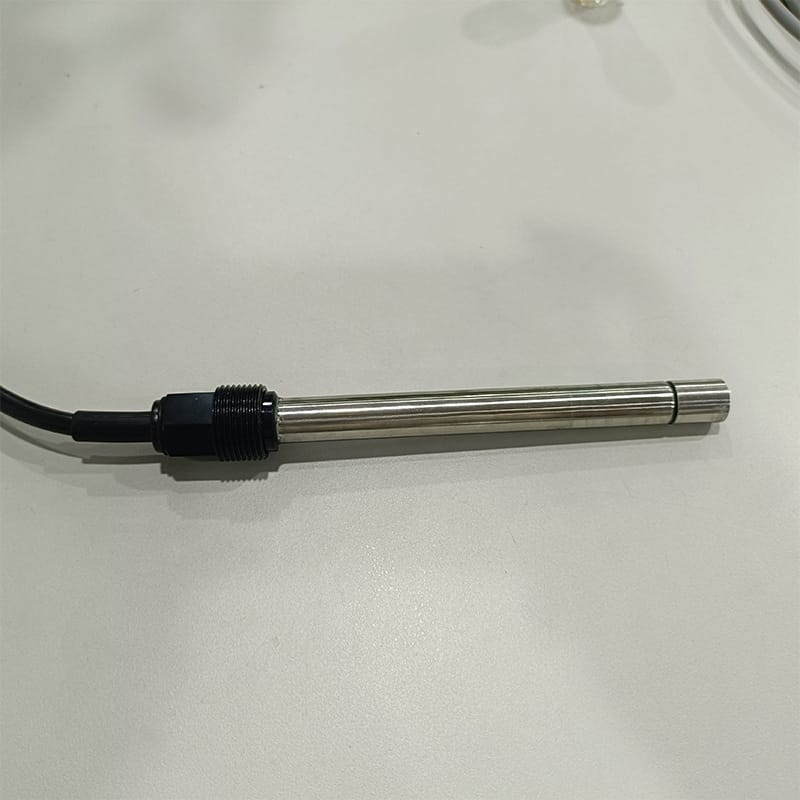

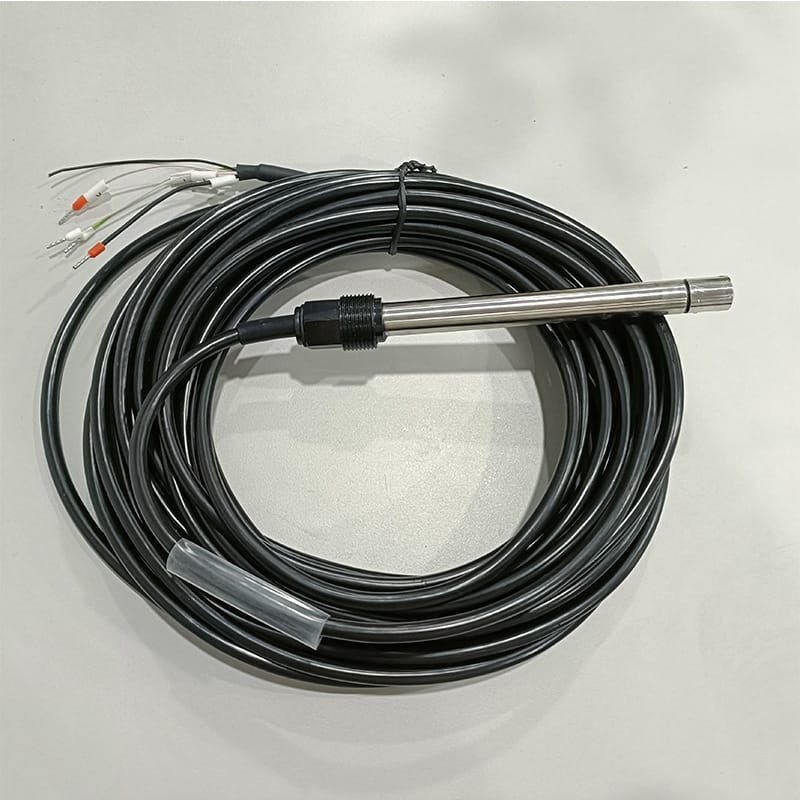

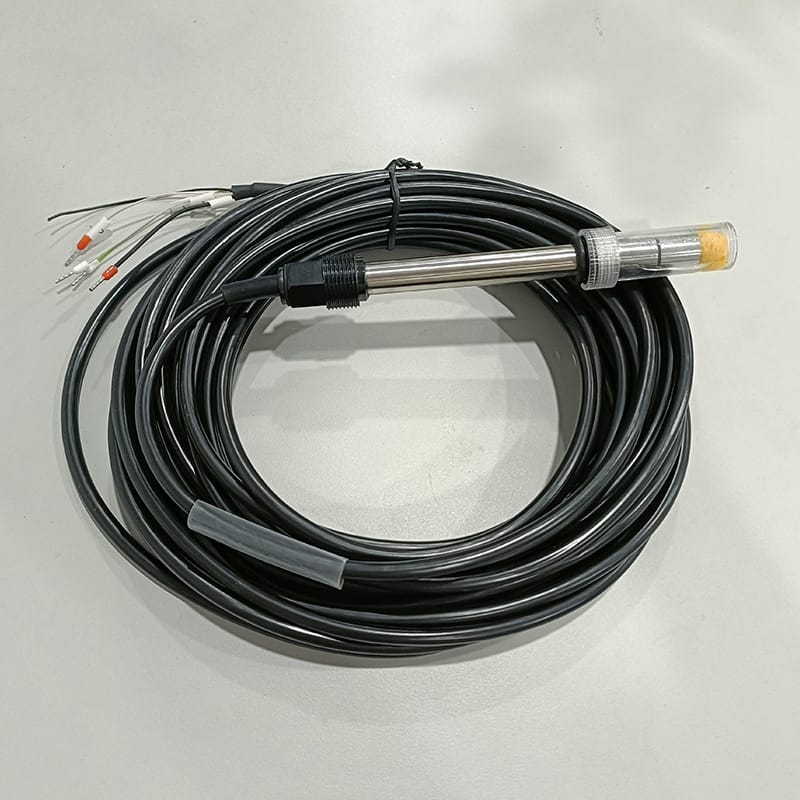

TS-120溶氧電極
特點
1.反應靈敏，穩定性好
2.無需要更換膜及電解液
3.適用于各種惡劣水質，膜不易損壞、抗污染
技術參數
測量原理：電流測量/極譜法
檢測極限： ＜40ppb 含氧量
響應時間：25℃時含氧量下降 90%﹤2min
殘余電流：無氧介質中殘留的室溫信號﹤滿度的 2%
溫度范圍：測量時 0～60℃
壓力范圍：0～4bar
電極信號：25℃時 20～80nA（按客戶要求定制）
溫度補償：熱敏電阻阻值按客戶要求定制
電極尺寸：直徑 12mm,長度 120mm（PG13.5螺紋接口），可按客戶要求定制
電極材質：316L 不銹鋼殼體，POM 膜帽
透氣膜：鋼篩網增強的聚四氟乙烯及聚矽氧烷膜
典型應用
廣泛應用于水質處理、水文監測、廢水處理、游泳池、魚塘和化肥、化工、生物等領域的含氧量監測。
測量原理
TS-120型氧電極是一種隔膜式極譜型傳感器。由傳導性電解質連接的一個陰極和一個陽極組成。陰極與陽極間適當?shù)臉O化電壓可在陰極上將 O2還原：
陰極反應：O2 ＋ 2H2O ＋ 4e → 4OH-
陽極反應：4Ag ＋ 4Cl- → 4AgCl + 4e
這些化學反應產生與所測量溶液中 O2 的分壓成正比的電流。

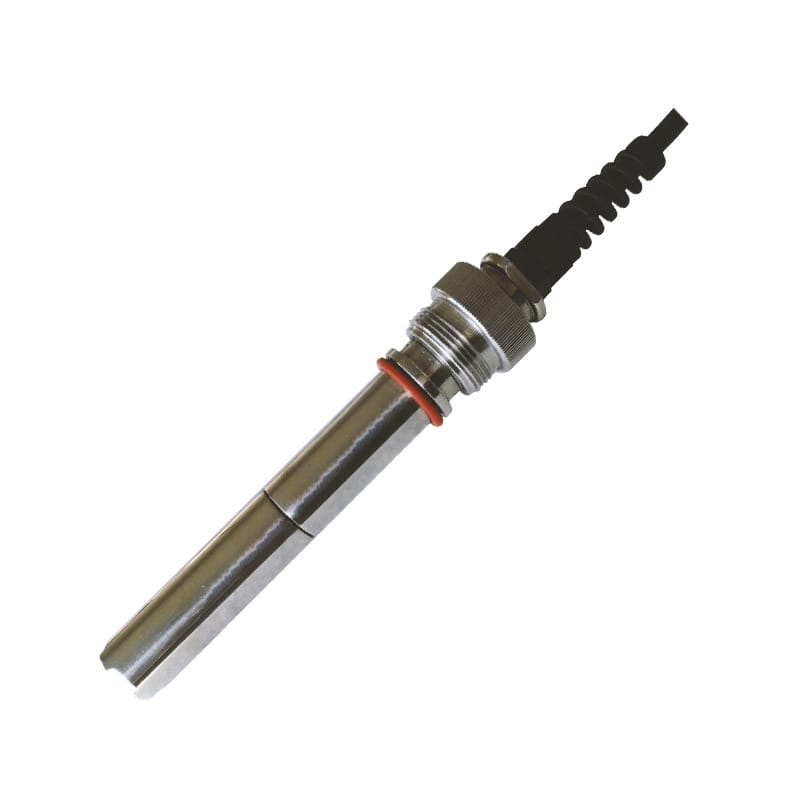

型號：TS-290
響應時間：25℃時含氧量下降95%＜90s;35℃時含氧量下降95%＜40s
殘余電流：無氧介質殘留的室溫信號＜滿意度的2%
溫度范圍：消毒時0-130℃測量時0-80℃
電極信號：25℃時30-65nA（按客戶要求定制）
電極尺寸：直徑20mm（電廠用），25mm（發酵用），插入深度70mm，K150mm，220mm.可按客戶要求定制
電極材質：316L不銹鋼殼體
透氣膜：鋼篩網增強的聚四氟乙烯及聚矽氧烷膜
壓力范圍：0-6bar
電極特點
反應靈敏，準確度高，穩定性好
操作簡單，維護量小
適用于各種介質，膜不易損壞，抗污染
測量原理：電流測量/極譜法
應用范圍：廣泛應用于生物工程，制藥，釀酒等發酵領域和特殊化學過程
