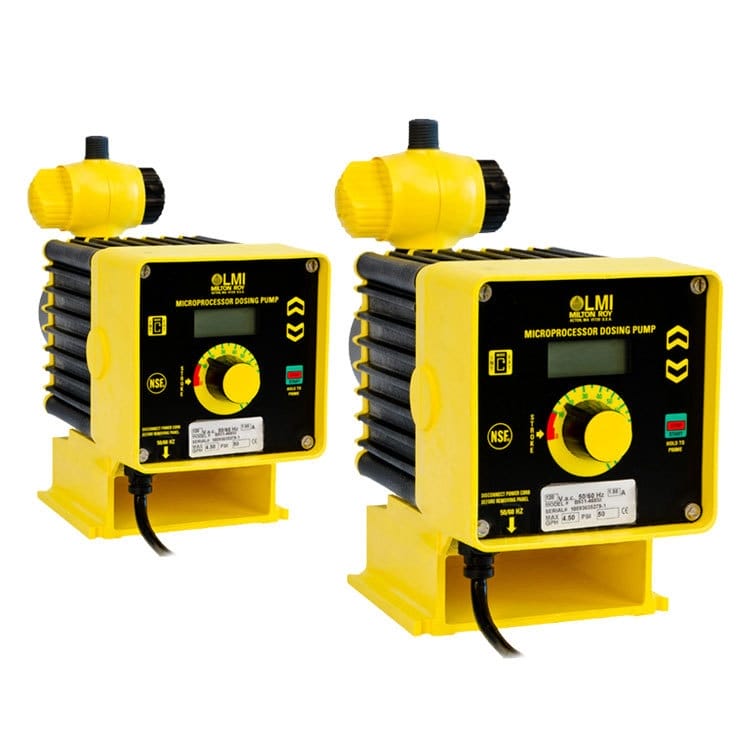

米頓羅（LMI Milton Roy）B系列電磁隔膜計量泵技術文檔

核心特點

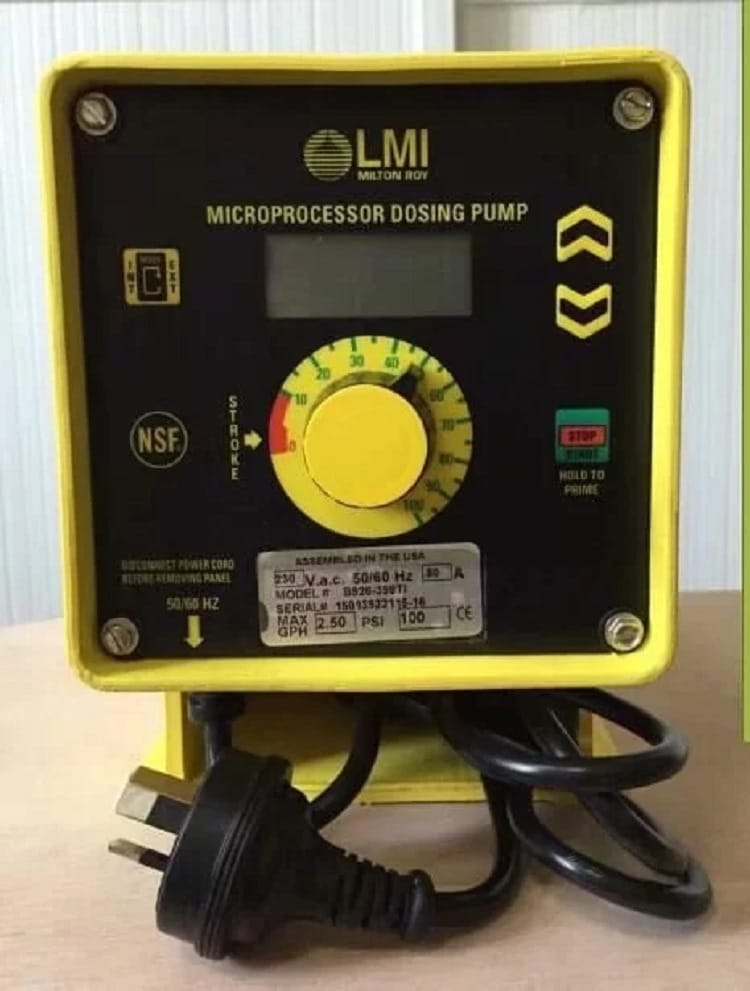

高精度微處理器控制：支持液晶顯示、四鍵觸控操作，可編程接收4~20mA模擬信號或脈沖信號（無源舌簧開關/晶體管/光耦），支持乘法/除法運算及批次累積功能。
寬范圍流量調節比：高達1000:1，滿足精細加藥與大流量輸送雙重需求。
過壓自動保護機制：內置智能壓力響應，無需外置安全閥，提升系統安全性與簡潔性。

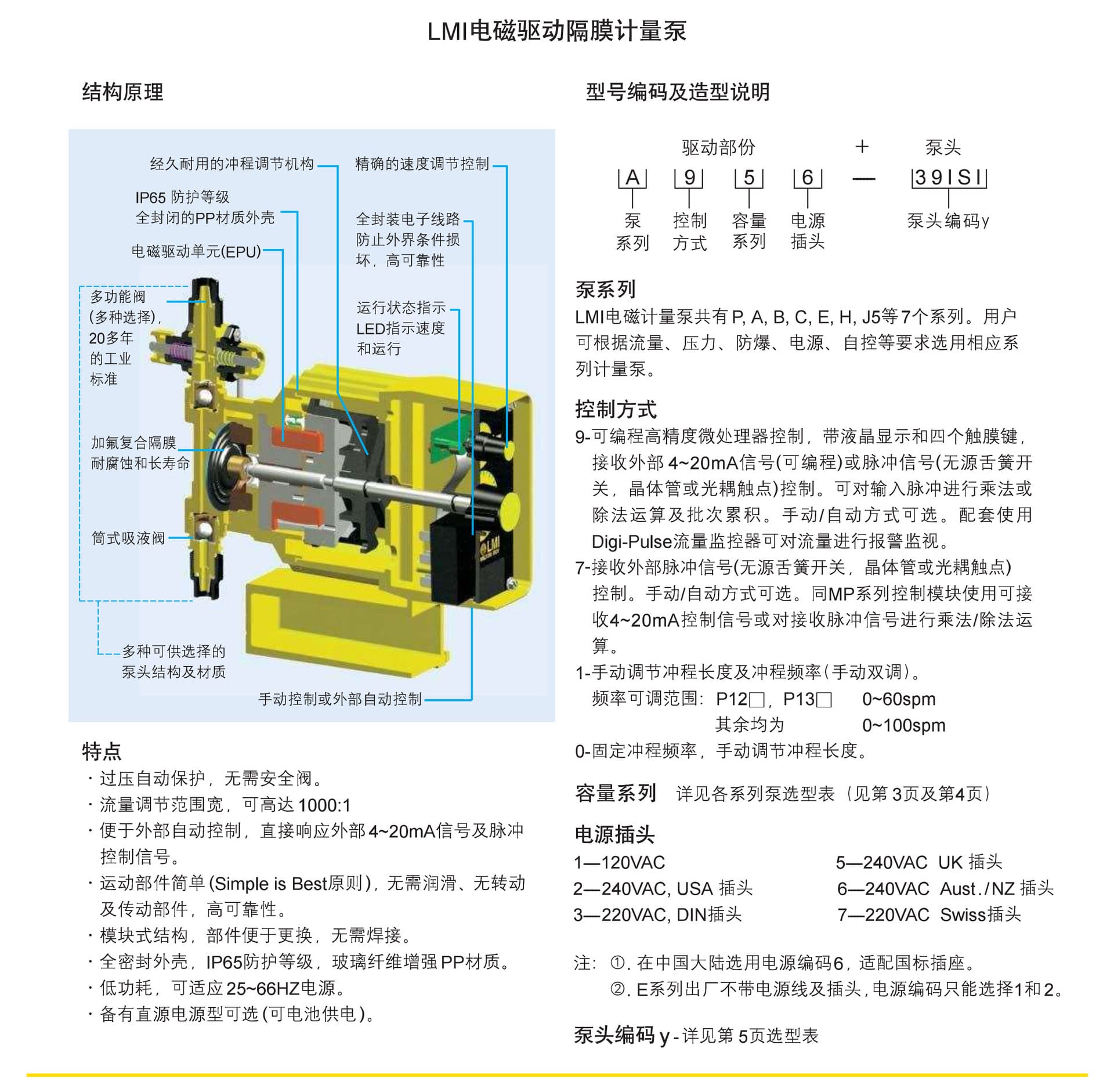

極簡可靠結構設計：遵循“Simple is Best”原則——無潤滑、無轉動部件、無傳動機構；電磁驅動單元（EPU）+筒式吸液閥+加氟復合隔膜，確保長壽命與低維護。
工業級防護與耐腐性能：IP65全封閉防護等級；外殼采用玻璃纖維增強聚丙烯（PP），電子線路全封裝防潮防塵；泵頭可選工程塑料（PVC）、PVDF、316L不銹鋼等多種耐腐蝕材質。
靈活控制模式：支持手動雙調（沖程長度+頻率）、自動外部信號控制（4~20mA/脈沖），兼容Digi-Pulse流量監控器實現報警與實時監視。
寬電源適應性：支持25~66Hz變頻輸入；功耗低；可選配直流電源型（支持電池供電），適用于無交流電源場景。
模塊化快換結構：所有關鍵部件均采用卡扣/螺紋式模塊設計，更換便捷，無需焊接，大幅縮短停機時間。

技術參數

項目	參數

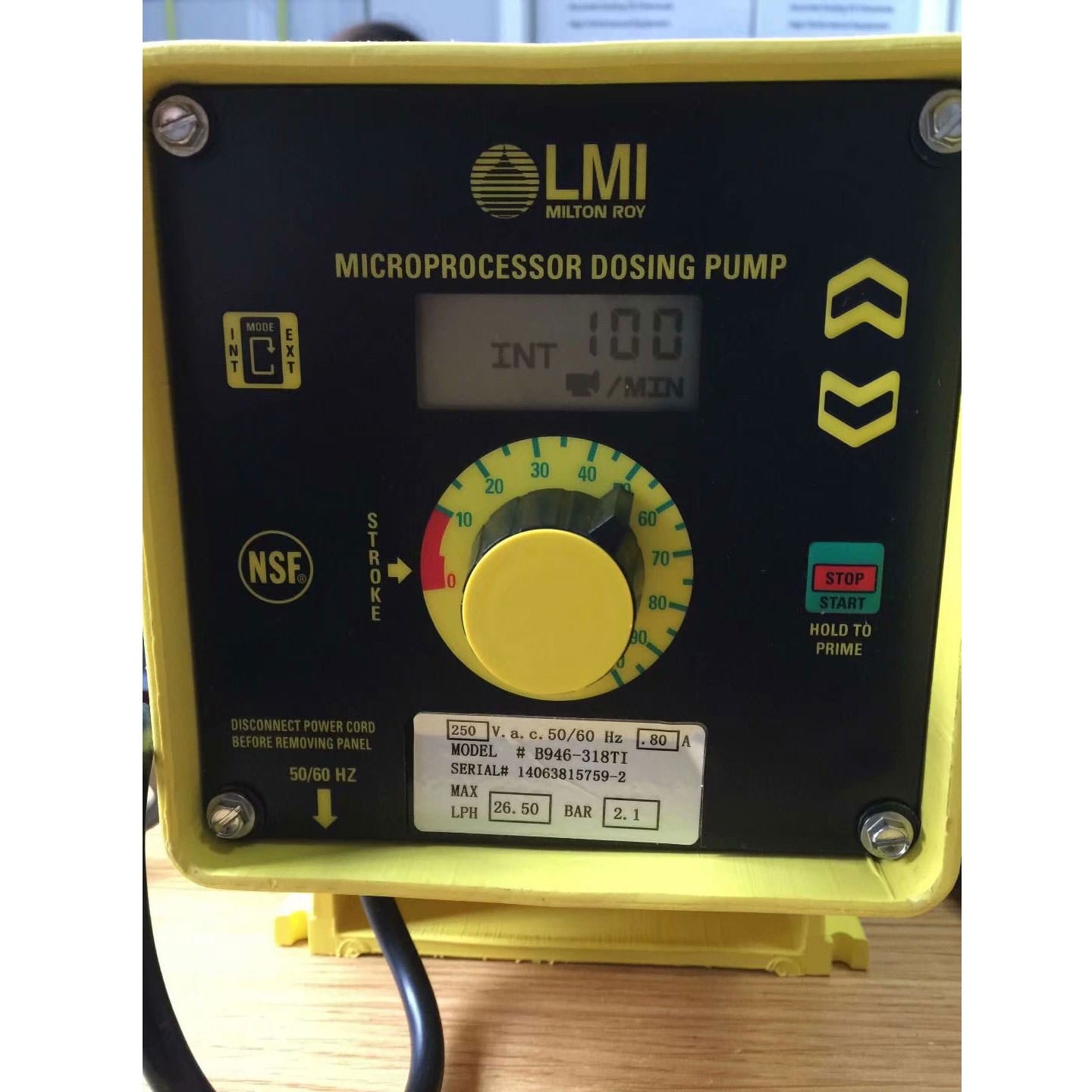

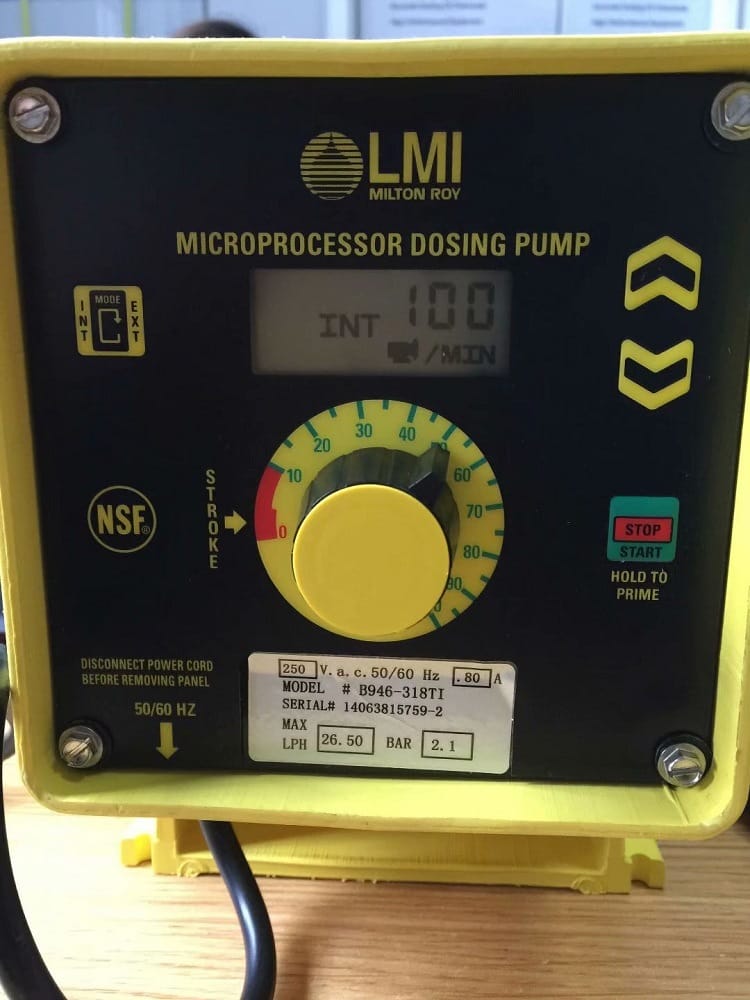

型號示例	B946-318TI（含控制模塊IC）、B926-35UT（AV30型）
額定流量范圍	0.9 ~ 75.7 L/h（依規格代碼而定，詳見下表）
最大輸出壓力	1.7 ~ 20.7 bar（對應不同規格，如C106可達20.7 bar）
沖程頻率調節范圍	0 ~ 100 spm（標準型）；P12/P13為0 ~ 60 spm
電源規格	230 V AC / 250 V AC，50/60 Hz；部分型號兼容220V/120V/240V多國插頭（編碼1~7）
防護等級	IP65
外殼材質	玻璃纖維增強PP（全封閉一體化結構）
隔膜材質	加氟復合彈性體（耐化學腐蝕、抗疲勞、長壽命）
認證標準	NSF/ANSI 61（飲用水安全認證）、CE、UL（部分型號）
工作環境溫度	-10℃ ~ +50℃
存儲溫度	-20℃ ~ +70℃

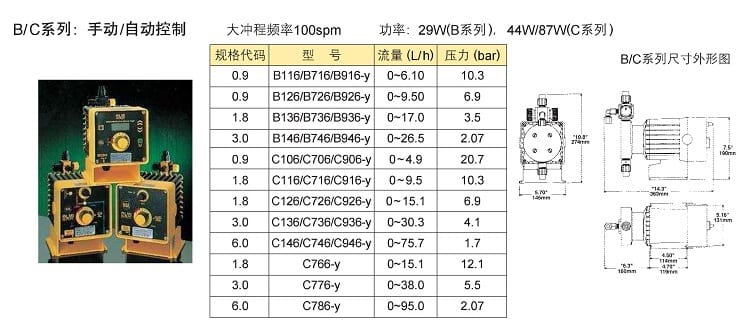

流量與壓力對照表（B/C系列典型規格）

規格代碼	型號示例	額定流量（L/h）	最大出口壓力
0.9	B116/B716/B916-y	0 ~ 6.10	10.3
0.9	B126/B726/B926-y	0 ~ 9.50	6.9
1.8	B136/B736/B936-V	0 ~ 17.0	3.5
3.0	B146/B746/B946-V	0 ~ 26.5	2.07
0.9	C106/C706/C906-y	0 ~ 4.9	20.7
1.8	C126/C726/C926-v	0 ~ 15.1	6.9
6.0	C146/C746/C946-v	0 ~ 75.7	1.7
3.0	C776-y	0 ~ 38.0	5.5
6.0	C786-y	0 ~ 95.0	2.07

應用行業

市政污水處理：PAC/PAM混凝劑投加、pH調節（酸堿中和）、消毒劑（次氯酸鈉、二氧化氯）精準投加。
工業水處理：循環冷卻水阻垢緩蝕劑、鍋爐給水除氧劑（聯氨/亞硫酸鈉）、RO系統阻垢劑投加。
電力行業：凝結水精處理、爐水磷酸鹽協調處理、脫硫脫硝工藝添加劑計量。
化工與制藥：催化劑、pH調節劑、反應助劑等高精度、高潔凈度流體輸送。
食品飲料：清洗液（CIP）、消毒劑（過氧乙酸）、營養強化劑定量添加（NSF認證型號適用）。
實驗室與小型系統：科研實驗、中試裝置、移動式加藥單元、應急供水消毒系統。

安裝條件

環境要求：室內安裝，避免陽光直射、雨水淋濺及腐蝕性氣體；通風良好，環境溫度保持在-10℃～+50℃之間；相對濕度≤90%（無冷凝）。
電氣條件：須接入符合銘牌標示的電壓與頻率（如230V AC 50/60Hz），接地可靠（PE線獨立連接）；建議配置穩壓器或UPS以應對電網波動；直流型號需匹配對應規格蓄電池或適配器。
管路布置：入口側應保證正壓吸入（推薦NPSH ≥ 1m），避免氣蝕；吸液管路宜短、直、內徑≥泵入口口徑，禁止急彎與縮徑；出口建議配置背壓閥（尤其低壓工況）及脈動阻尼器以提升計量穩定性。
機械安裝：水平剛性基座固定，避免振動傳遞；泵體底部預留≥100mm檢修空間；控制面板朝向便于操作與觀察；多泵并聯時需獨立進出口管路，防止相互干擾。
介質適配性：流體溫度≤50℃，粘度≤800 cP，不含顆粒雜質（建議前置50μm過濾器）；強氧化性、高濃度鹵素介質需確認泵頭材質兼容性（如PVDF或哈氏合金）。

注意事項

?? 首次啟用前必須完成灌泵與排氣操作：按面板指示“HOLD TO PRIME”持續按壓直至液體穩定排出，嚴禁干運行超過30秒，否則將導致隔膜永久損傷。
?? 嚴禁在未斷電狀態下拆卸面板或接線端子：設備銘牌標注“DISCONNECT POWER CORD BEFORE REMOVING PANEL”，帶電操作存在觸電與短路風險。
?? 定期檢查隔膜狀態與閥組密封性：每3～6個月目視檢查隔膜有無鼓包、裂紋；若流量異常下降或出口壓力波動加劇，應立即停機排查吸排液閥是否堵塞或磨損。
?? 外部控制信號接入須嚴格匹配協議：4~20mA信號需共地隔離，脈沖信號需確認觸點類型（干接點/晶體管/NPN/PNP）并設置正確觸發邊沿（上升沿/下降沿）。
?? 不可用于輸送易燃易爆、劇毒或放射性介質：本系列非防爆設計（如需Ex d IIB T4認證，請選用專用防爆系列如H或J5系列）。
?? 開票說明：銷售價格不含稅，如需開具增值稅專用發票，請另行協商稅點并提供完整開票資料；具體政策請?jiān)斣児俜娇头?/li>
?? 型號識別與選型核對：務必依據銘牌序列號（如SERIAL#14063815759-2）、型號編碼（如B946-318TI）及控制模塊代碼（IC/AV30等）進行備件訂購與技術支援，避免因編碼混淆導致功能不匹配。
