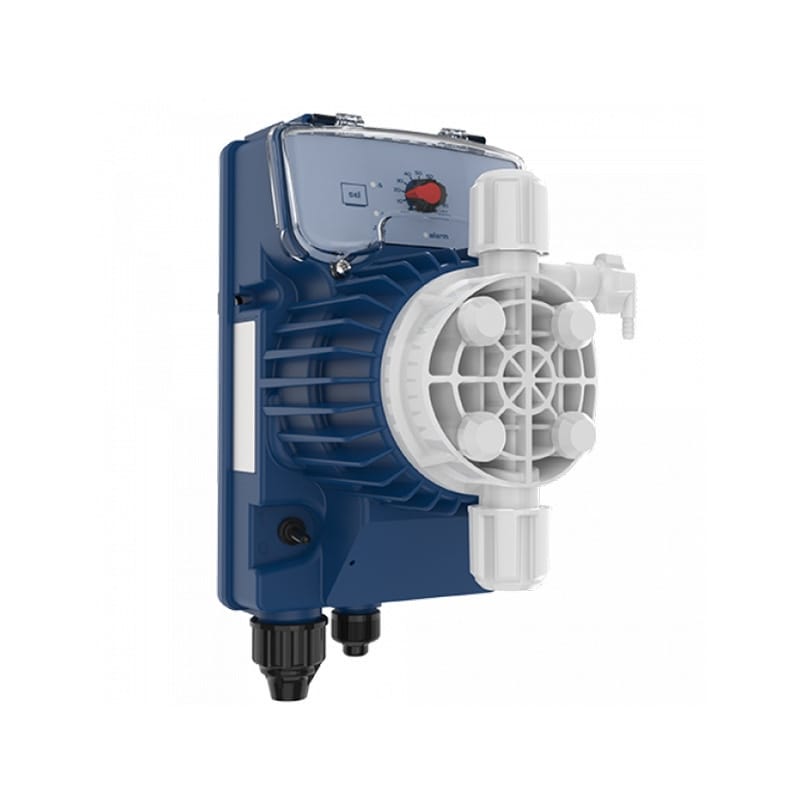

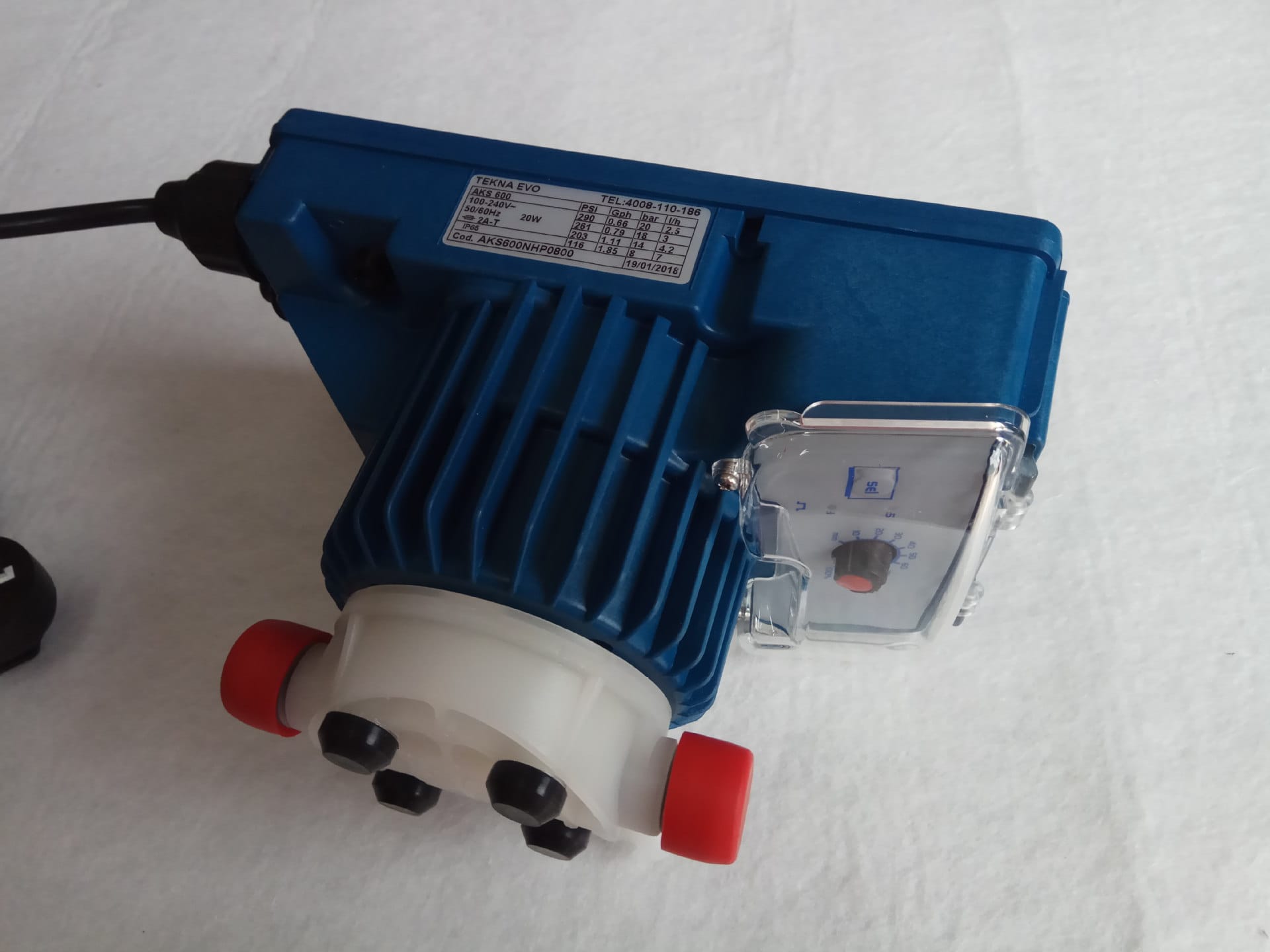

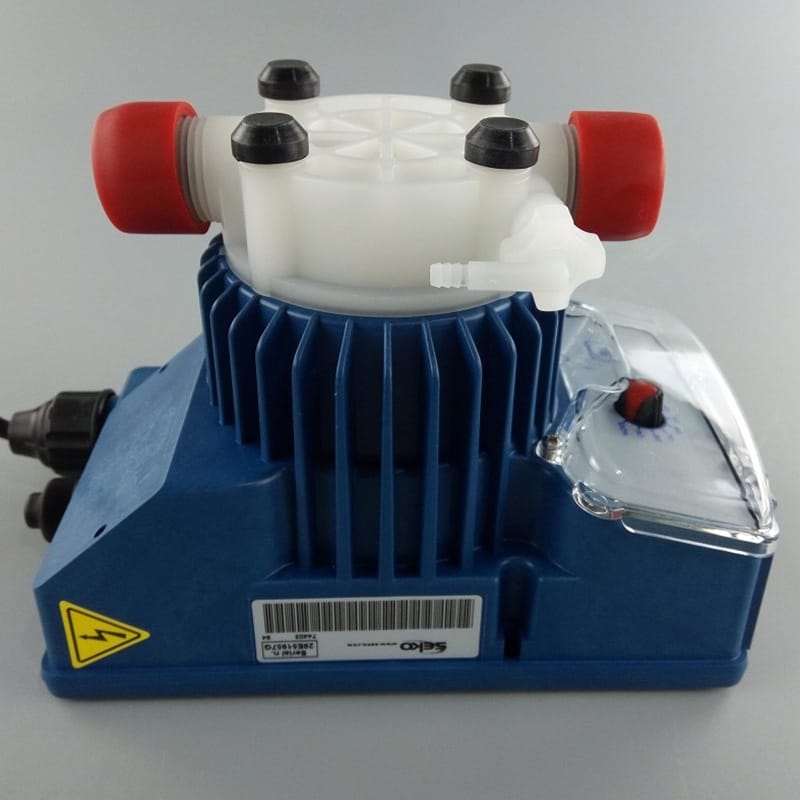

賽高（SEKO）AKL/APS/TP系列電磁隔膜計量泵（PVDF泵頭）技術文檔

核心特點

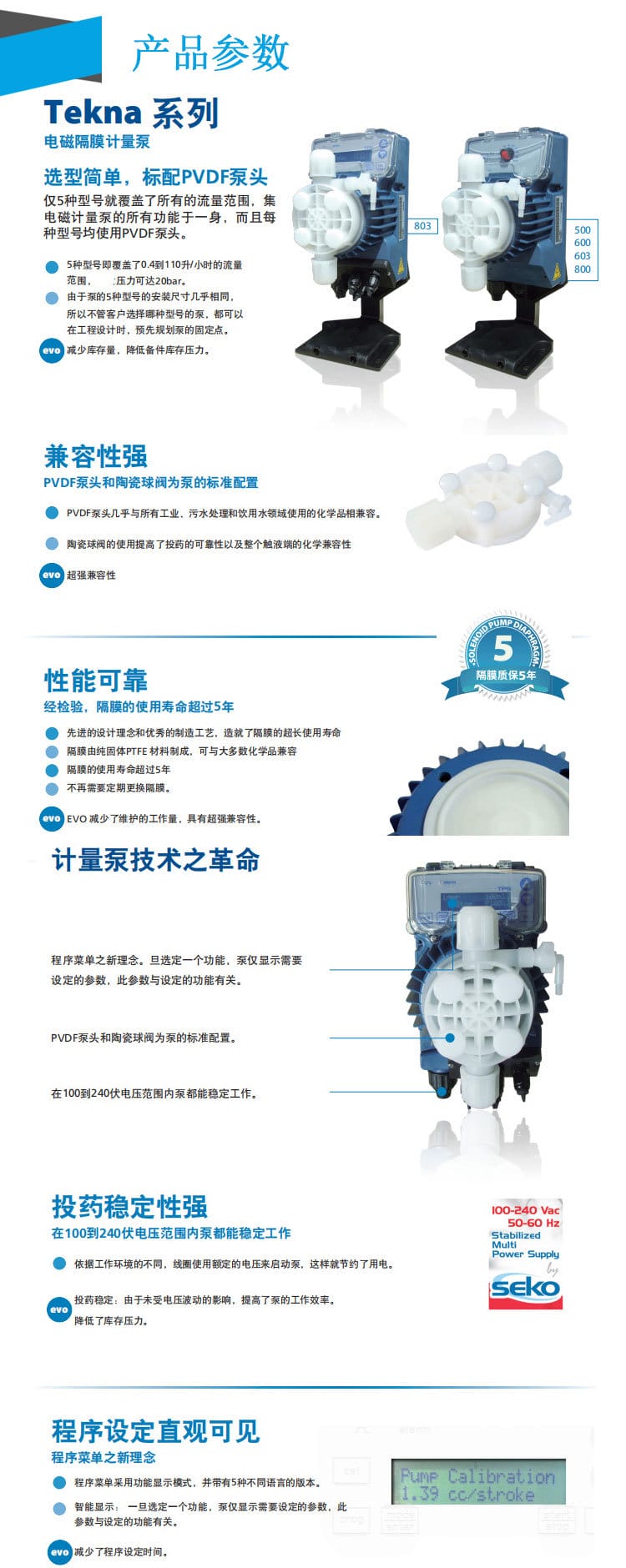

全系列PVDF泵頭+陶瓷球閥標準配置：確保卓越化學兼容性，適用于工業、污水處理及飲用水等嚴苛場景；
5大緊湊型號覆蓋全流量段：AKL500/600/603/800/803，流量范圍 0.4–110 L/h，壓力高達 20 bar；

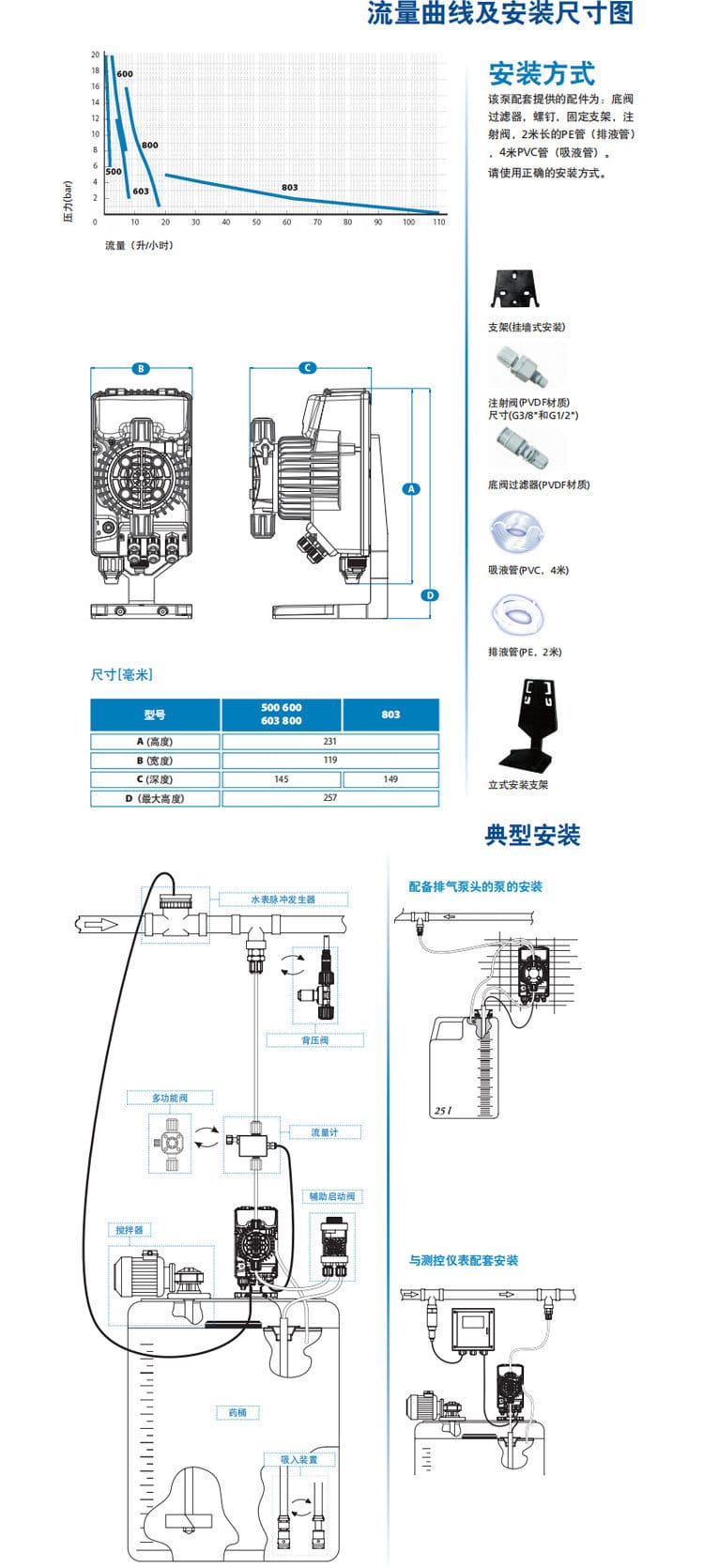

統一安裝尺寸設計：所有型號A/B/C/D安裝輪廓高度一致（如A=231 mm，B=119 mm），支持工程預埋與型號無感替換，顯著降低備件庫存與設計成本；
超長壽命核心部件：PTFE純料隔膜質保 5年，實測壽命＞5年，免定期更換，大幅減少維護頻次；

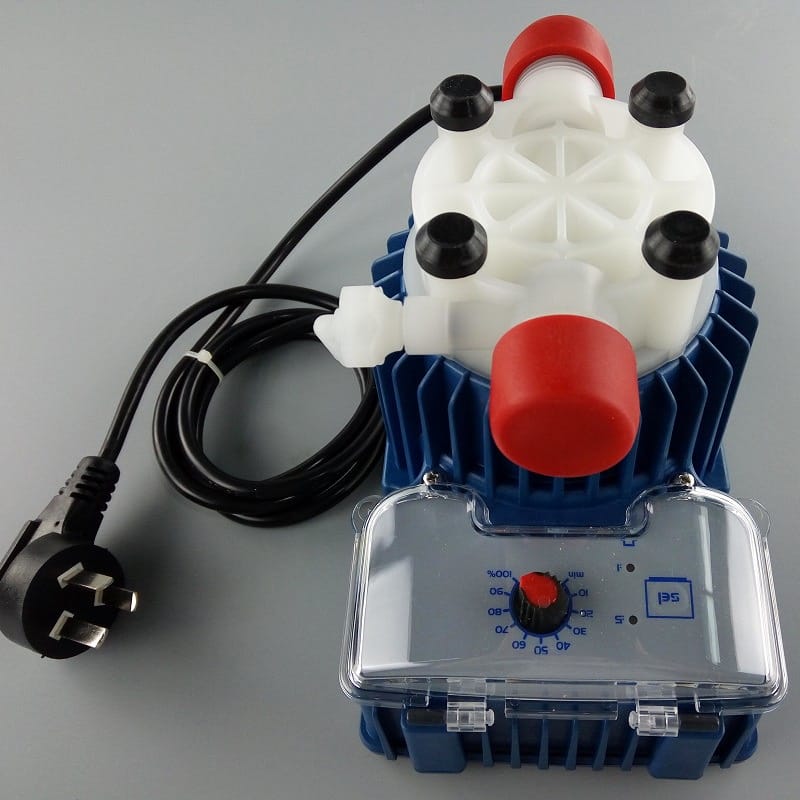

智能人機交互：EVO控制面板采用功能導向菜單邏輯——選定模式后僅顯示關聯參數，設定更直觀、高效；

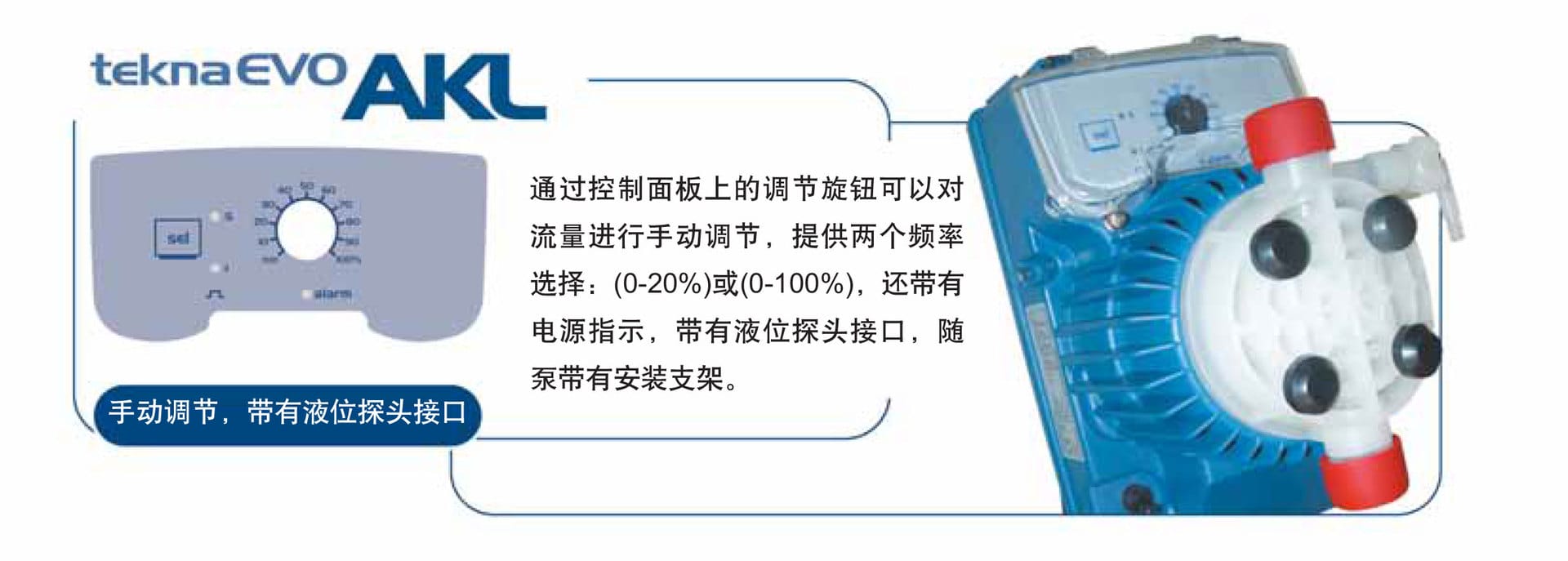

多模流量調節能力：支持手動旋鈕（0–20% / 0–100%雙頻段）、模擬信號（4–20 mA / 0–20 mA）、數字脈沖（水表脈沖，可設1:1/4:1/10:1/1:N）、PH/ORP閉環自動投加（TPR內置監控儀）等多種控制邏輯；
液位安全集成：標配液位探頭接口，支持低液位報警與自動停機保護；
寬電壓自適應供電：100–240 V AC，50/60 Hz，內置穩壓多電源模塊（Stabilized Multi Power Supply），徹底消除電壓波動對投藥精度的影響；

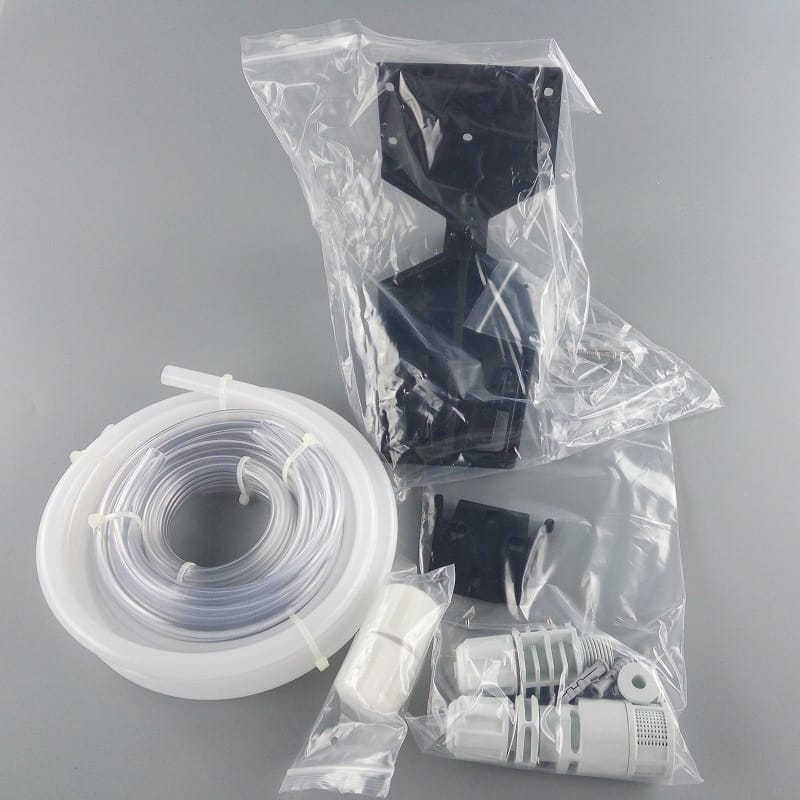

即裝即用配套齊全：含PVDF底閥過濾器、G3/8″&G1/2″注射閥、4 m PVC吸液管、2 m PE排液管、立式掛墻安裝支架及全套緊固件。

技術參數

項目	參數說明
額定電壓/頻率	100–240 V AC，50/60 Hz
輸入功率	12–20 W（依型號而異，如AMS200為12 W，AKS600為20 W）
防護等級	IP65（完全防塵，防低壓噴水）
最大工作壓力	20 bar（部分型號如AKL500為10 bar，詳見選型表）
流量范圍	0.4 – 110 L/h（連續可調）
沖程容積	0.05 – 4.42 mL/沖程（如AKL500=0.05 mL，AKL803=4.42 mL）
沖程頻率	16 – 300 spm（依型號與設定模式動態調整）
觸液材質	泵頭：PVDF；閥球：陶瓷；隔膜：純PTFE；密封：FPM（標配）或EPDM（可選）
連接接口	吸入/排出端：G3/8″ 或 G1/2″ 內螺紋（依型號）；電氣接口：標準接線端子+液位探頭/BNC（TPR）專用接口
外形尺寸	高度A=231–257 mm；寬度B=119 mm；深度C=145–149 mm（詳見安裝尺寸表）
整機重量	0.11 – 1.78 kg（空泵，不含附件）
包裝尺寸	典型紙箱：285 × 185 × 240 mm（以AKL603為例）
校準精度	沖程容積標定值：1.39 cc/stroke（典型值，出廠精密校驗）

應用行業

? 市政與工業水處理：絮凝劑、消毒劑（次氯酸鈉、二氧化氯）、pH調節劑（酸/堿）、阻垢劑投加；
? 飲用水凈化：氟化物、臭氧前驅物、活性炭再生液精準計量；
?? 化工與制藥：催化劑、中間體、pH緩沖液等高兼容性要求介質輸送；
? 新能源與電鍍：電解液添加劑、鍍層助劑、廢水破絡合劑投加；
? 食品飲料：清洗劑（CIP）、殺菌劑（過氧化氫）、營養強化劑定量添加。

安裝條件

? 環境要求：室內安裝，環境溫度 0–40℃，相對濕度 ≤90% RH（無冷凝）；
? 空間要求：預留頂部≥150 mm散熱空間，背面/側面留出≥100 mm檢修間隙；
? 支撐方式：標配掛墻式立式安裝支架，亦支持臺面固定（需加配減震墊）；
? 管路配置：必須配套安裝背壓閥（防止虹吸與氣蝕）、底閥過濾器（防顆粒堵塞）、排氣閥（首次啟泵排空）；
? 電氣接入：獨立接地（＜10 Ω），建議配置UPS或穩壓器（尤其在電網波動頻繁區域）；
? 液位監測：若啟用低液位保護，須接入符合IEC 60529標準的浮球/電極式液位開關；
? 介質適配：嚴禁輸送含固體顆粒＞50 μm、粘度＞500 cP或結晶傾向強的介質（需前置過濾或伴熱）。

注意事項

?? 開票說明：產品報價不含稅，開票需另加對應稅率（詳詢客服4008-110-186）；
?? 首次運行：務必執行灌泵排氣操作——松開泵頭排氣螺釘，手動按壓隔膜至液體連續溢出后擰緊，否則將導致無流量或隔膜損傷；
?? 禁用場景：不可用于輸送強氧化性介質（如濃硝酸、鉻酸）與高溫蒸汽沖洗；PVDF泵頭長期耐溫上限為 60℃；
?? 信號接入：模擬量輸入（4–20 mA）須使用屏蔽雙絞線，遠離動力電纜敷設，避免干擾；TPR型號連接PH/ORP探頭時，必須使用原廠BNC接口線纜；
?? 維護提醒：每6個月檢查O型圈老化狀態，每年清潔閥腔并驗證單向閥密封性；禁止自行拆解隔膜組件；
?? 安全規范：涉及危險化學品時，必須加裝泄漏收集盤、二次圍堰及氣體檢測聯動停機系統；

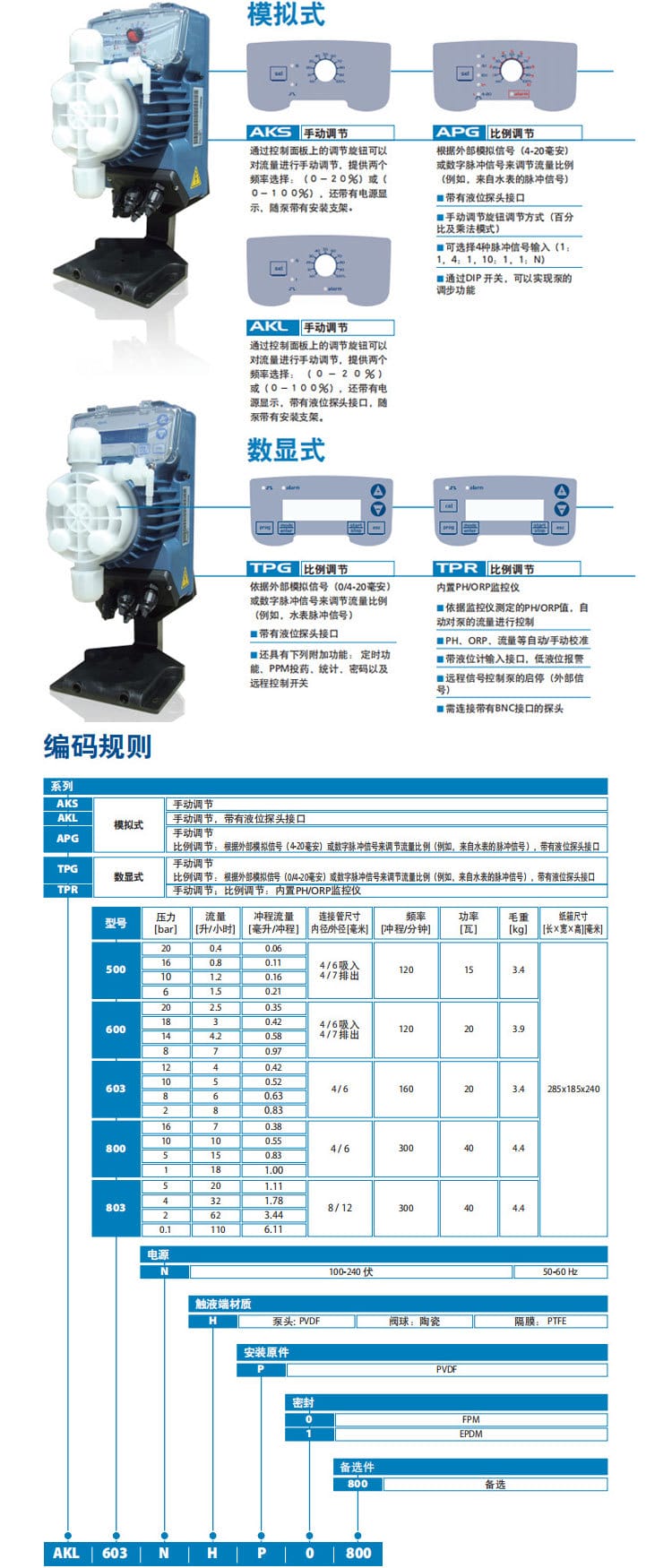

?? 型號辨識：編碼規則嚴格對應功能（如AKS=手動基礎型，APG=模擬比例型，TPR=內置PH/ORP閉環型），選型務必核對后綴代碼（如AKS600NHP0800中'NHP'代表非衛生級PVDF泵頭）。
