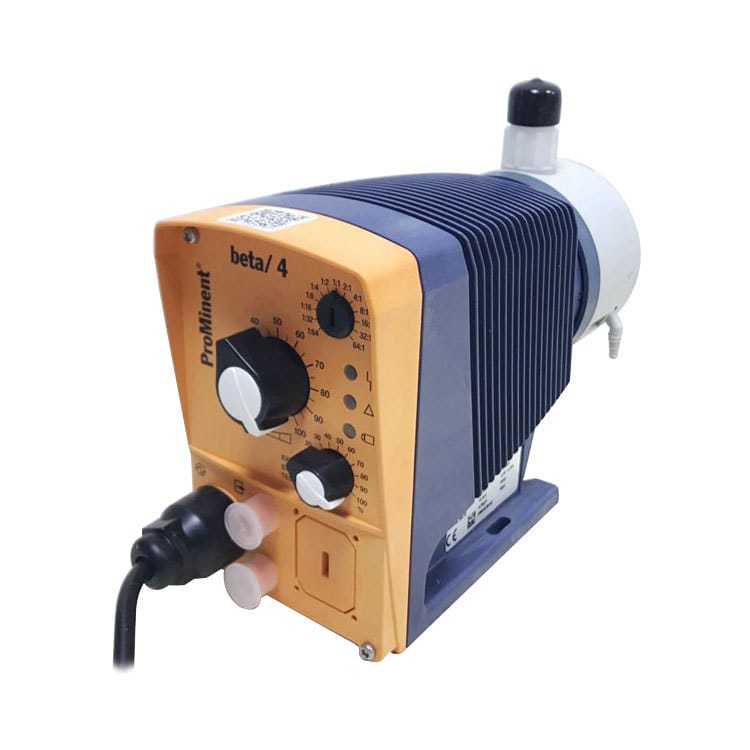

普羅名特計量泵BT4B1000PPB200UA000000小型耐酸堿電磁隔膜加藥泵

核心特點

電磁驅動隔膜設計：采用Beta系列電磁驅動技術，結構小巧緊湊，運行穩定，適用于精細加藥場景。
優異的耐酸堿性能：泵頭材質可選PP、NP、TT、SS、PV及PV(HV)等，專為耐腐蝕工況設計，有效應對各類酸堿介質。
高精度計量：沖程頻率固定為180次/分鐘，確保加藥量的精準與一致性。
靈活的配置選擇：提供標準型與自排氣型型號，滿足不同管路安裝與排氣需求。

技術參數

重點型號參數 (BT4b 1000)

最大背壓/流量：10 bar / 0.74 l/h (0.07 ml/stroke)
中等背壓/流量：5.0 bar / 0.82 l/h (0.08 ml/stroke)
沖程頻率：180 strokes/min
接口尺寸：6×4 mm
吸程：6.0 mWG
功率：7.2 W
重量：2.9 kg (PP/NP) / 3.6 kg (SS)

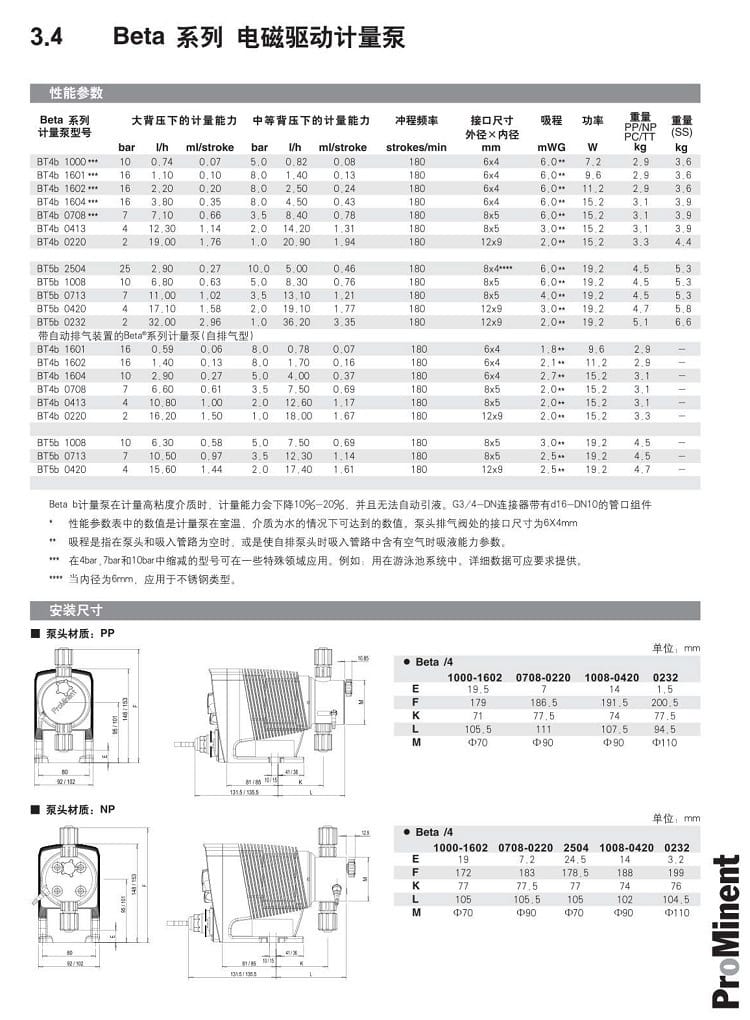

Beta系列標準型性能參數表

型號	最大背壓	最大背壓流量(l/h)	最大背壓?jiǎn)螞_程	中等背壓	中等背壓流量(l/h)	中等背壓?jiǎn)螞_程	沖程頻率	接口尺寸	吸程	功率(W)	重量PP/NP(kg)	重量SS(kg)
BT4b 1000	10	0.74	0.07	5.0	0.82	0.08	180	6x4	6.0	7.2	2.9	3.6
BT4b 1601	16	1.10	0.10	8.0	1.40	0.13	180	6x4	6.0	9.6	2.9	3.6
BT4b 1602	16	2.20	0.20	8.0	2.50	0.24	180	6x4	6.0	11.2	2.9	3.6
BT4b 1604	16	3.80	0.35	8.0	4.50	0.43	180	6x4	6.0	15.2	3.1	3.9
BT4b 0708	7	7.10	0.66	3.5	8.40	0.78	180	8x5	6.0	15.2	3.1	3.9
BT4b 0413	4	12.30	1.14	2.0	14.20	1.31	180	8x5	3.0	15.2	3.1	3.9
BT4b 0220	2	19.00	1.76	1.0	20.90	1.94	180	12x9	2.0	15.2	3.3	4.4
BT5b 2504	25	2.90	0.27	10.0	5.00	0.46	180	8x4	6.0	19.2	4.5	5.3
BT5b 1008	10	6.80	0.63	5.0	8.30	0.76	180	8x5	6.0	19.2	4.5	5.3
BT5b 0713	7	11.00	1.02	3.5	13.10	1.21	180	8x5	4.0	19.2	4.5	5.3
BT5b 0420	4	17.10	1.58	2.0	19.10	1.77	180	12x9	3.0	19.2	4.7	5.8
BT5b 0232	2	32.00	2.96	1.0	36.20	3.35	180	12x9	2.0	19.2	5.1	6.6

Beta系列自排氣型性能參數表

| 型號 | 最大背壓 | 最大背壓流量(l/h) | 最大背壓?jiǎn)螞_程 | 中等背壓 | 中等背壓流量(l/h) | 中等背壓?jiǎn)螞_程 | 沖程頻率 | 接口尺寸 | 吸程 | 功率(W) | 重量PP/NP(kg) | |---|---|---|---|---|---|---|---|---|---|---|---|---| | BT46 1601 | 16 | 0.59 | 0.06 | 8.0 | 0.78 | 0.07 | 180 | 6x4 | 1.8 | 9.6 | 2.9 | | BT4b 1602 | 16 | 1.40 | 0.13 | 8.0 | 1.70 | 0.16 | 180 | 6x4 | 2.1 | 11.2 | 2.9 | | BT45 1604 | 10 | 2.90 | 0.27 | 5.0 | 4.00 | 0.37 | 180 | 6x4 | 2.7 | 15.2 | 3.1 | | BT4b 0708 | 7 | 6.60 | 0.61 | 3.5 | 7.50 | 0.69 | 180 | 8x5 | 2.0 | 15.2 | 3.1 | | BT45 0413 | 4 | 10.80 | 1.00 | 2.0 | 12.60 | 1.17 | 180 | 8x5 | 2.0 | 15.2 | 3.1 | | BT4b 0220 | 2 | 16.20 | 1.50 | 1.0 | 18.00 | 1.67 | 180 | 12x9 | 2.0 | 15.2 | 3.3 | | BT5b 1008 | 10 | 6.30 | 0.58 | 5.0 | 7.50 | 0.69 | 180 | 8x5 | 3.0 | 19.2 | 4.5 | | BT5b 0713 | 7 | 10.50 | 0.97 | 3.5 | 12.30 | 1.14 | 180 | 8x5 | 2.5 | 19.2 | 4.5 | | BT5b 0420 | 4 | 15.60 | 1.44 | 2.0 | 17.40 | 1.61 | 180 | 12x9 | 2.5 | 19.2 | 4.7 |

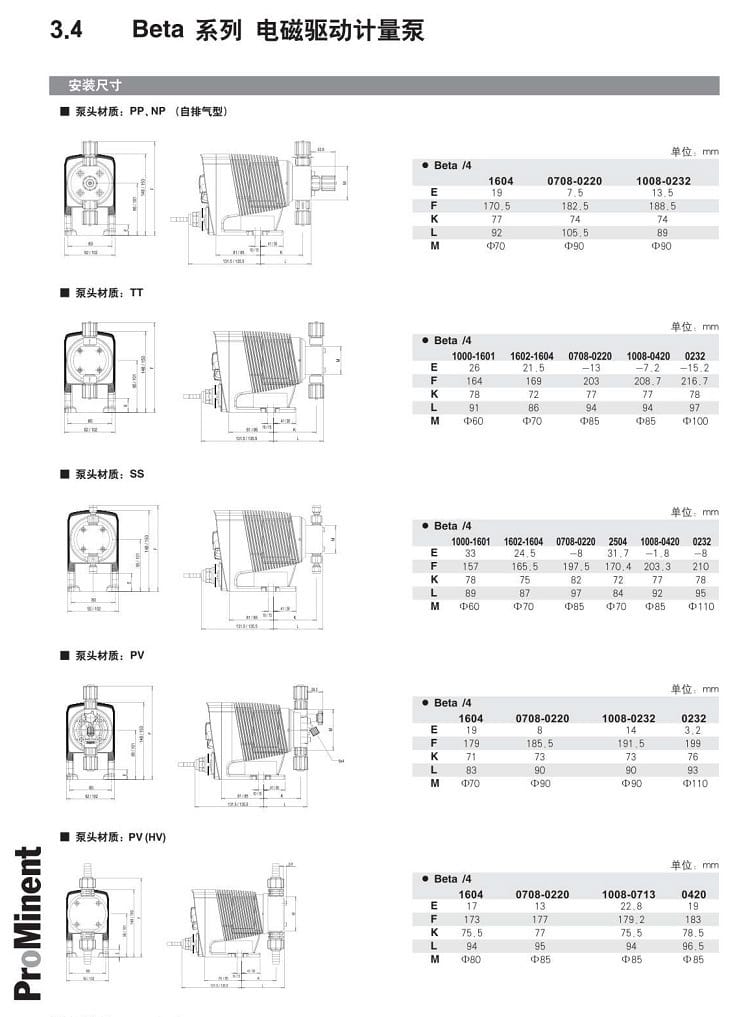

安裝尺寸 (BT4b 1000 - 泵頭材質PP)

尺寸代碼	數值
E	19
F	172
K	77
L	105
M	?70

應用行業

游泳池水處理系統：特殊背壓縮減型號完美適配泳池加藥需求。
工業循環水處理：精確投加緩蝕劑、阻垢劑等。
化工與制藥行業：耐酸堿設計適用于各類腐蝕性化學藥劑的精準輸送。
污水處理及飲用水處理：用于消毒劑、絮凝劑等添加劑的計量投加。

安裝條件

管路連接：需根據具體型號匹配接口尺寸（如BT4b 1000需匹配6×4mm管路，G3/4-DN連接器帶有d16-DN10管口組件）。
吸程要求：標準泵吸程6.0mWG（泵頭和吸入管路為空時）；自排氣型泵吸程1.8-3.0mWG（吸入管路中含有空氣時仍可吸液）。
空間尺寸：安裝時需預留足夠的操作空間，參照各泵頭材質對應的E、F、K、L、M尺寸參數進行開孔或支架固定。

注意事項

粘度影響：計量高粘度介質時，計量能力會下降10%-20%，且泵無法自動引液，需特別注意工況評估。
參數基準：性能參數表中的數值是基于室溫、介質為水的測試條件得出的，實際應用中需根據具體介質特性進行修正。
排氣閥接口：泵頭排氣閥處的標準接口尺寸為6×4mm，管路配置時需予以考慮。
特殊型號咨詢：針對4bar、7bar和10bar縮減型號等特殊應用領域（如游泳池系統），需向廠家詳細咨詢獲取專屬數據。
