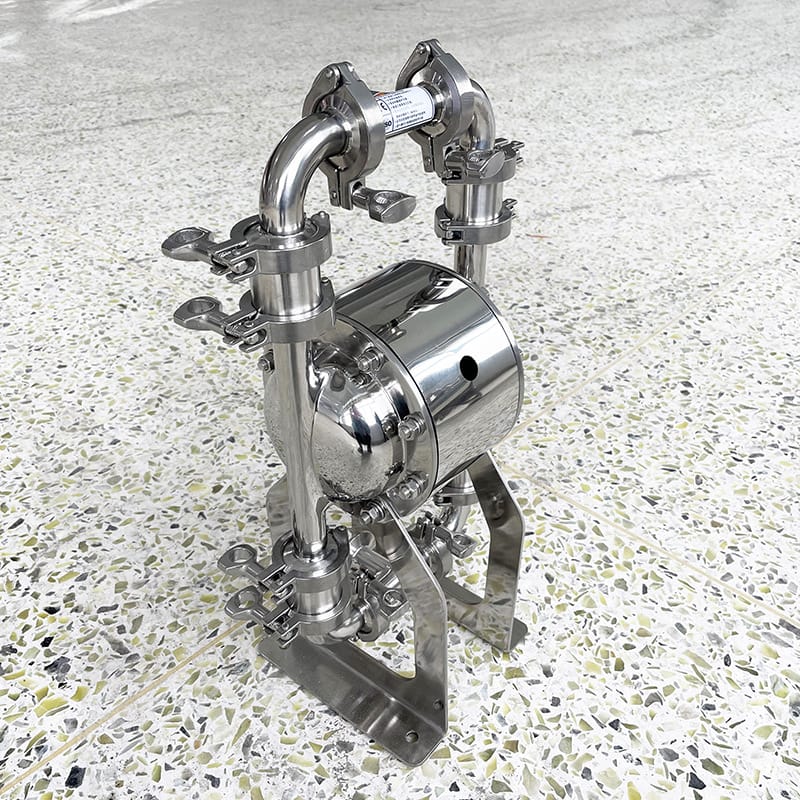

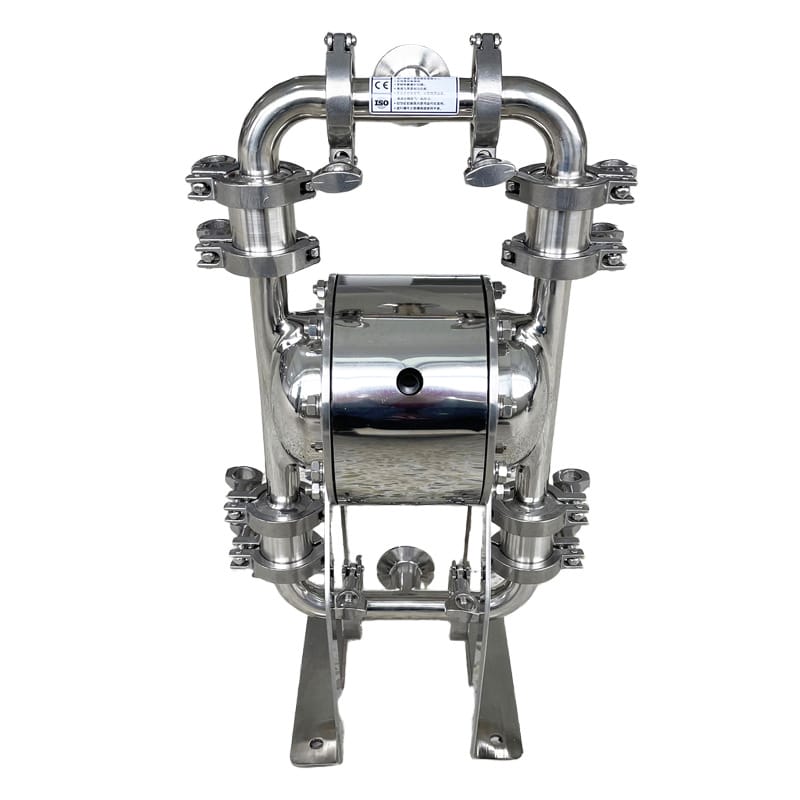

邊鋒固德 · 固德牌衛生級隔膜泵 QBW3系列（QBW3-25等）
核心特點
- 衛生級設計：專為食品、制藥、日化等高潔凈要求行業研發，符合CE、ISO認證標準；
- 材質安全合規：泵體及全部過流部件采用優質衛生級不銹鋼（如316L/304），內壁經鏡面拋光（Ra ≤ 0.4 μm），杜絕微生物滋生；
- 無死角流道結構：優化腔體與閥腔設計，確保物料零殘留、易排空、高自吸；
- 快裝快拆結構：全系標配卡箍式（Tri-Clamp）連接，無需工具即可完成泵頭拆卸與CIP/SIP清洗；
- 雙驅動兼容性：提供氣動（QBW3系列）與電動（DBW3/DBW3S系列）兩種動力版本，適配不同工況與防爆需求。

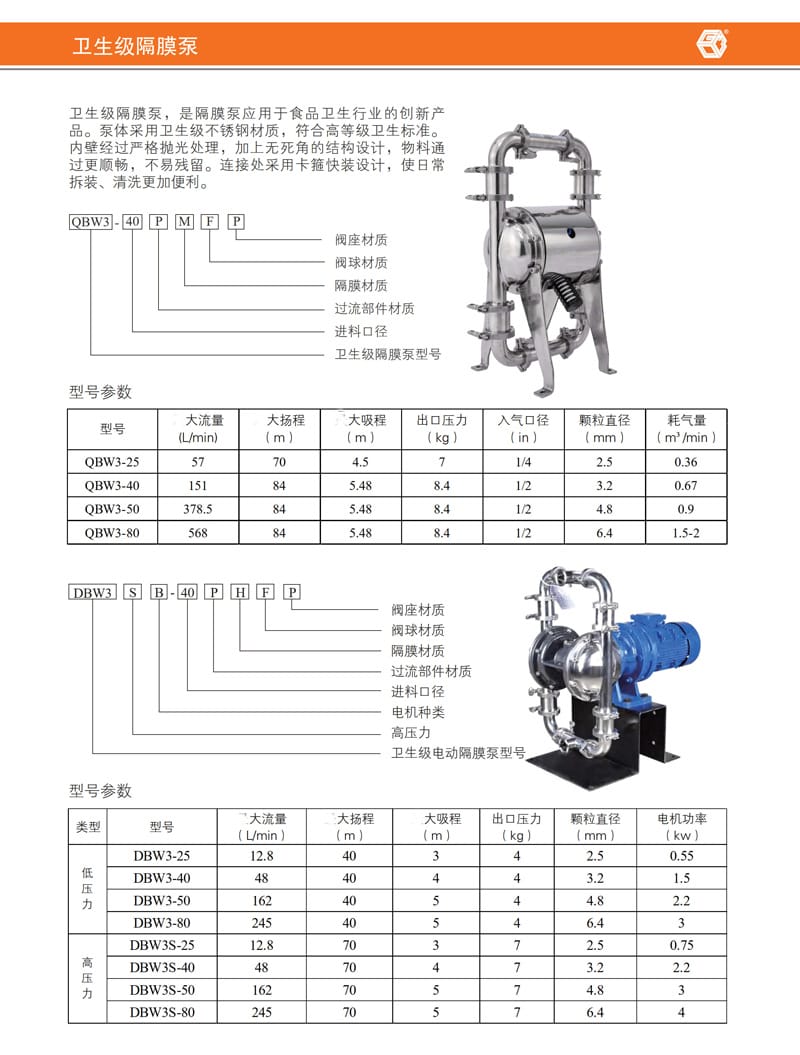

技術參數
氣動衛生級隔膜泵（QBW3系列）
| 型號 |
最大流量 (L/min) |
最大揚程 (m) |
最大吸程 (m) |
出口壓力 (kgf/cm2) |
入氣口徑 (in) |
允許通過顆粒直徑 (mm) |
耗氣量 (m3/min) |
| QBW3-25 |
57 |
70 |
4.5 |
7 |
1/4 |
2.5 |
0.36 |

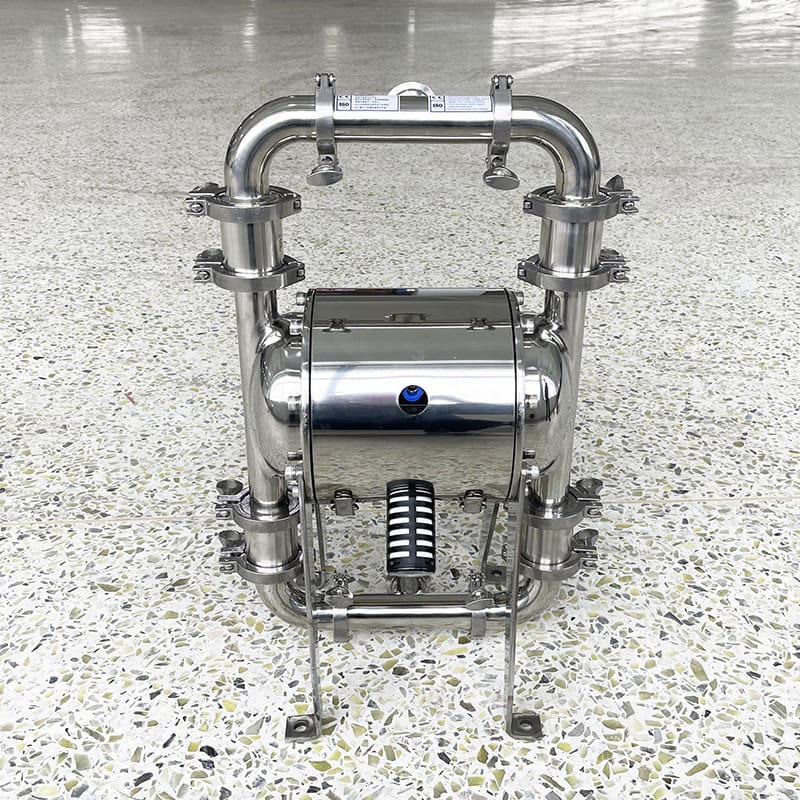

| QBW3-40 |
151 |
84 |
5.48 |
8.4 |
1/2 |
3.2 |
0.67 |
| QBW3-50 |
378.5 |
84 |
5.48 |
8.4 |
1/2 |
4.8 |
0.9 |
| QBW3-80 |
568 |
84 |
5.48 |
8.4 |
1/2 |
6.4 |
1.5–2.0 |

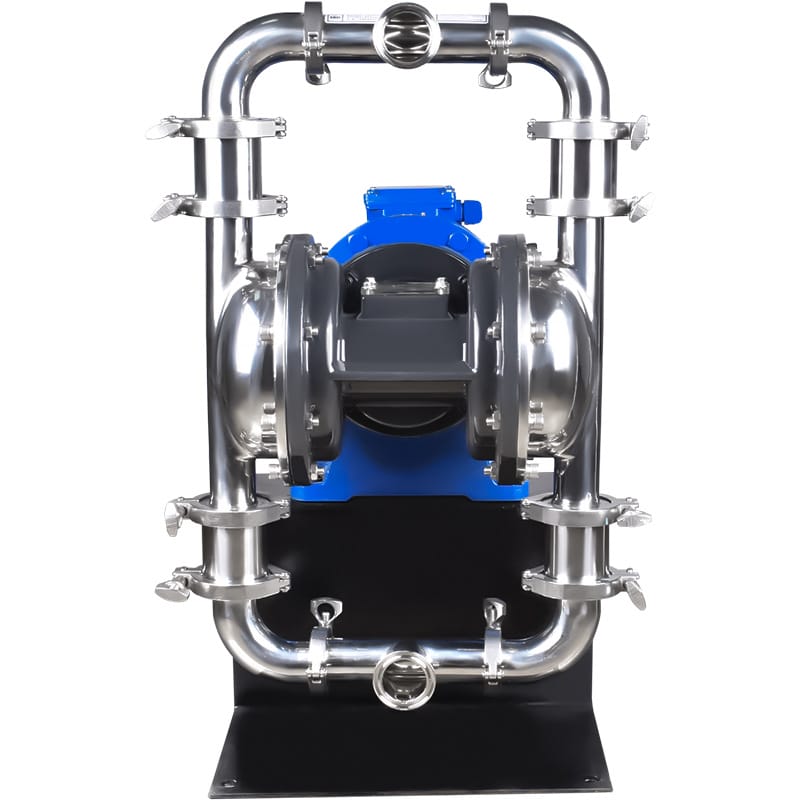

電動衛生級隔膜泵（DBW3 / DBW3S系列）
| 類型 |
型號 |
最大流量 (L/min) |
最大揚程 (m) |
最大吸程 (m) |
出口壓力 (kgf/cm2) |
允許通過顆粒直徑 (mm) |
電機功率 (kW) |
| 低壓力 |
DBW3-25 |
12.8 |
40 |
3 |
4 |
2.5 |
0.55 |
| 低壓力 |
DBW3-40 |
48 |
40 |
4 |
4 |
3.2 |
1.5 |
| 低壓力 |
DBW3-50 |
162 |
40 |
5 |
4 |
4.8 |
2.2 |
| 低壓力 |
DBW3-80 |
245 |
40 |
5 |
4 |
6.4 |
3.0 |
| 高壓力 |
DBW3S-25 |
12.8 |
70 |
3 |
7 |
2.5 |
0.75 |
| 高壓力 |
DBW3S-40 |
48 |
70 |
4 |
7 |
3.2 |
2.2 |
| 高壓力 |
DBW3S-50 |
162 |
70 |
5 |
7 |
4.8 |
3.0 |
| 高壓力 |
DBW3S-80 |
245 |
70 |
5 |
7 |
6.4 |
4.0 |
注：所有型號過流部件（閥座、閥球、隔膜、泵腔）均采用食品級EPDM/FKM/PTFE復合材質或全PTFE結構，滿足FDA/EC1935:2004標準；進料口徑與型號對應（如QBW3-25為DN25卡箍接口）。
應用行業
- 食品飲料：乳制品、果汁、果醬、糖漿、啤酒、調味品輸送；
- 生物制藥：細胞培養液、緩沖液、疫苗原液、藥用輔料的無菌轉移；
- 日化化工：化妝品基質、香精香料、膏霜類物料的精密計量與灌裝；
- 精細化工：高粘度、剪切敏感、含顆粒或易結晶介質的溫和輸送。
安裝條件
- 環境要求：室內安裝，通風良好，避免陽光直射及腐蝕性氣體；氣動型需配置干燥、無油、潔凈壓縮空氣（壓力0.2–0.8 MPa，建議加裝過濾減壓閥）；
- 管路配置：進/出口須采用衛生級卡箍管道（推薦316L），禁止使用螺紋或焊接直連；建議在進口側加裝Y型過濾器（網目≥40目）；
- 支撐與固定：泵體需剛性底座固定，避免懸空或軟管過度拉伸；垂直安裝時須確保排氣通暢，水平安裝建議傾斜2°利于排氣；
- 電氣安全（電動型）：IP55防護等級，接線須符合IEC60034標準，變頻控制需匹配專用電機驅動器；
- 空間預留：兩側留出≥300 mm操作距離，頂部預留≥500 mm拆檢高度。
注意事項
- 嚴禁干運行：無論氣動或電動型號，啟動前必須確保泵腔及進料管路充滿液體，否則將導致隔膜、閥球異常磨損甚至破裂；
- 介質適配性確認：輸送強氧化劑（如次氯酸鈉）、高濃度有機溶劑或pH＜2／＞12介質前，須向廠家確認隔膜與密封材質兼容性；
- 定期維護：氣動泵每500小時檢查氣閥組件與消音器堵塞情況；電動泵每1000小時檢測軸承溫升與絕緣電阻（≥1 MΩ）；
- 清洗規范：CIP清洗溫度≤85℃，壓力≤0.3 MPa；SIP滅菌建議≤121℃/30 min，須提前泄壓并確認隔膜耐受等級；
- 防凍保護：冬季停機時務必排空泵腔及管路積水，防止不銹鋼部件低溫脆裂；
- 認證文件留存：CE、ISO、FDA聲明文件及材質證明書應隨設備歸檔，以備GMP審計查驗。
