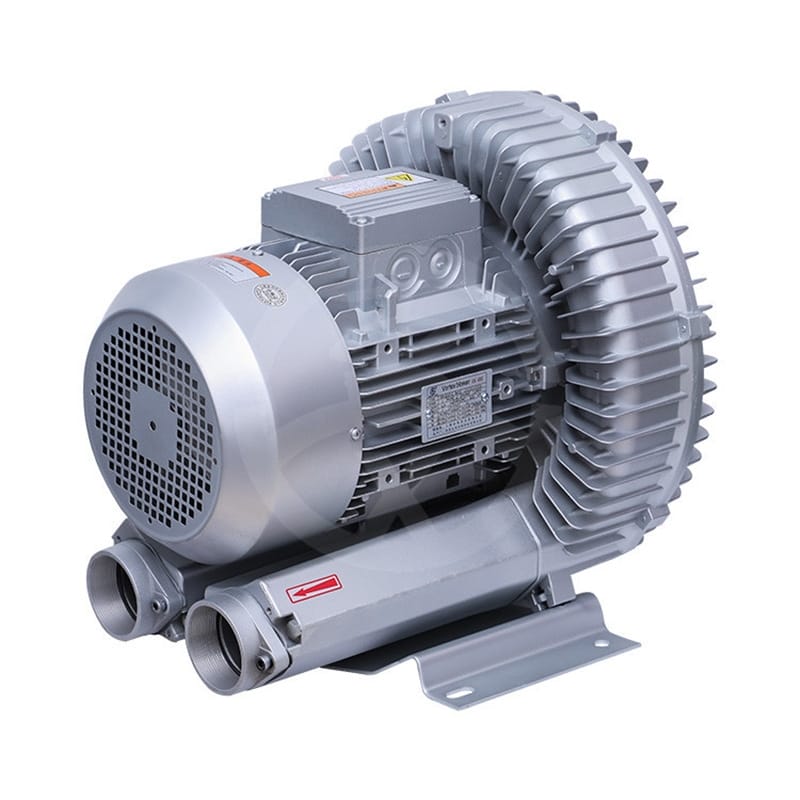

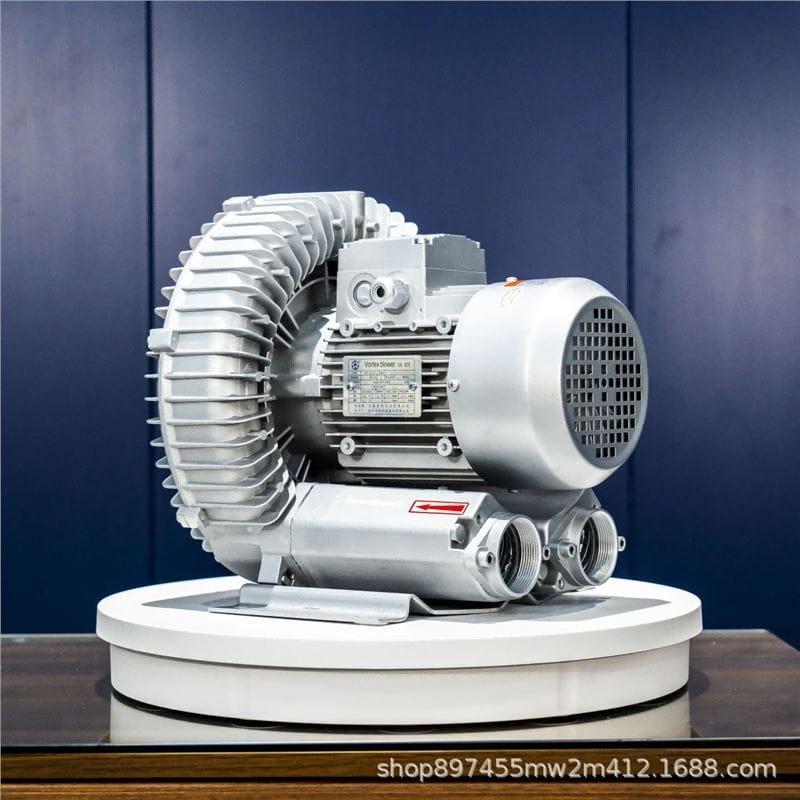

RB-21D-2 400W高壓風機產品技術手冊
核心特點

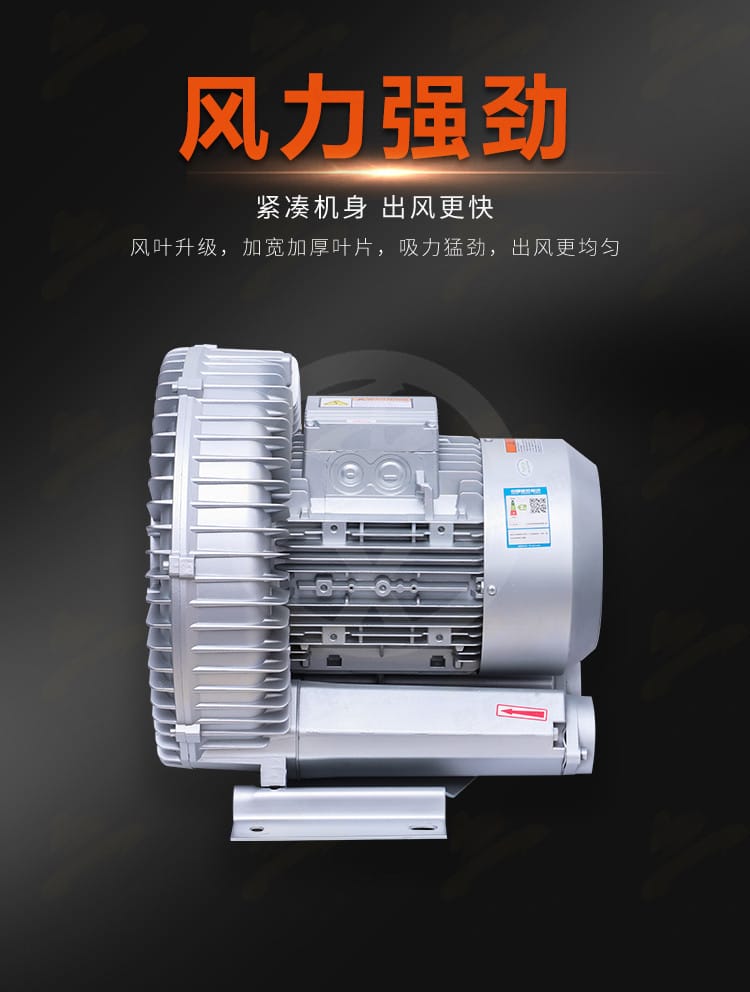

- 吹吸雙效：采用離心循環設計與加寬加厚風葉，實現大風量與強吸力同步輸出，氣流分布均勻平穩。

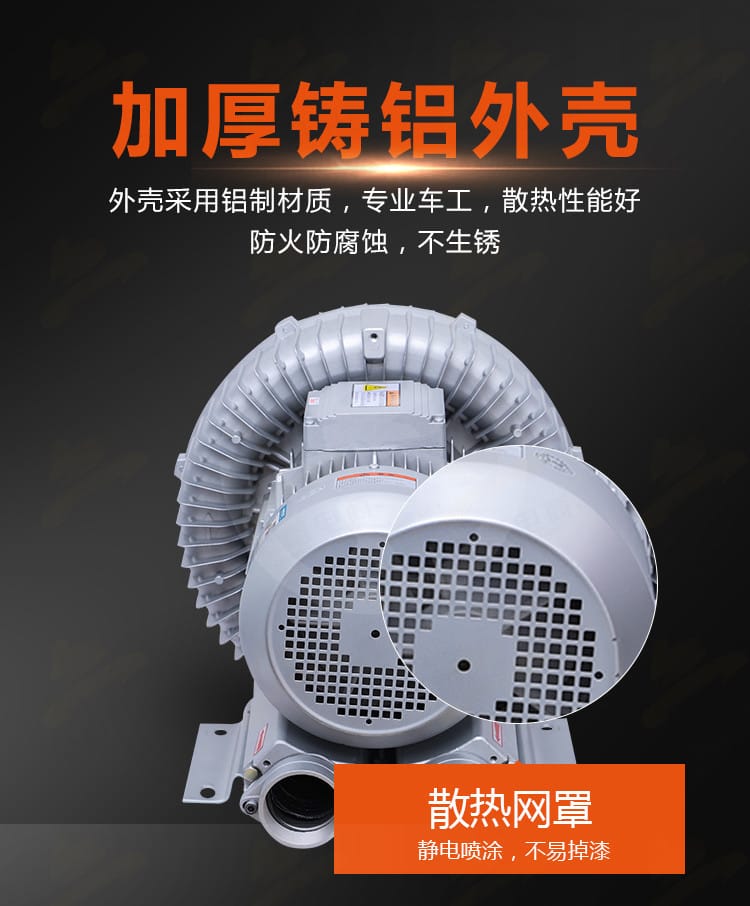

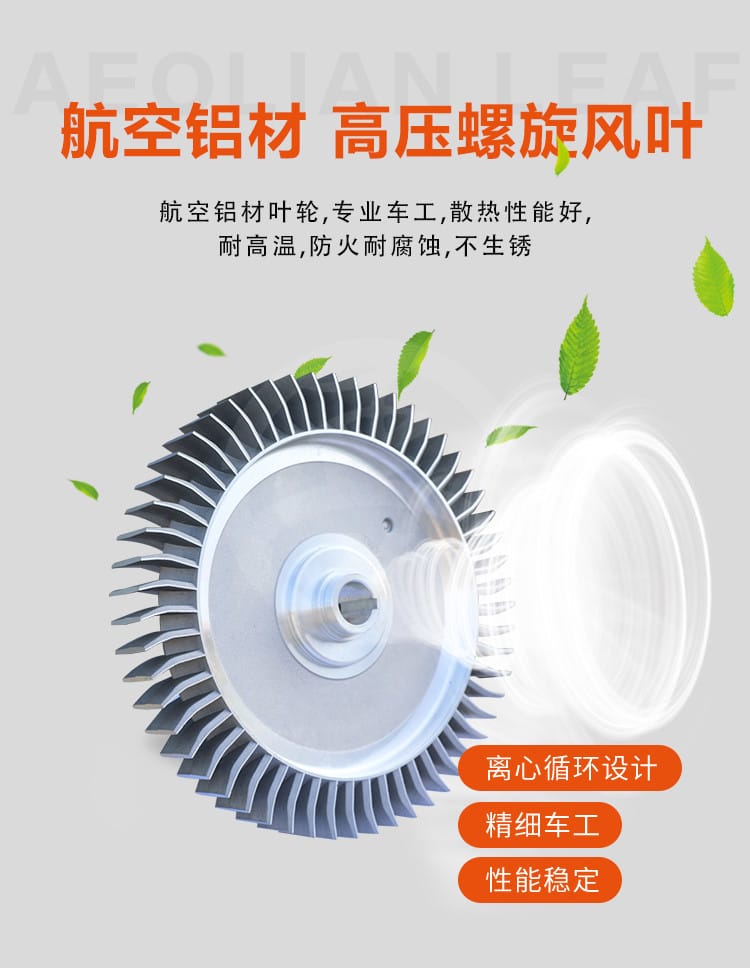

- 材質卓越：外殼采用加厚鑄鋁與冷軋鋼材，葉輪選用航空級鋁合金，具備優異的耐高溫、防火、防腐蝕及防銹性能。

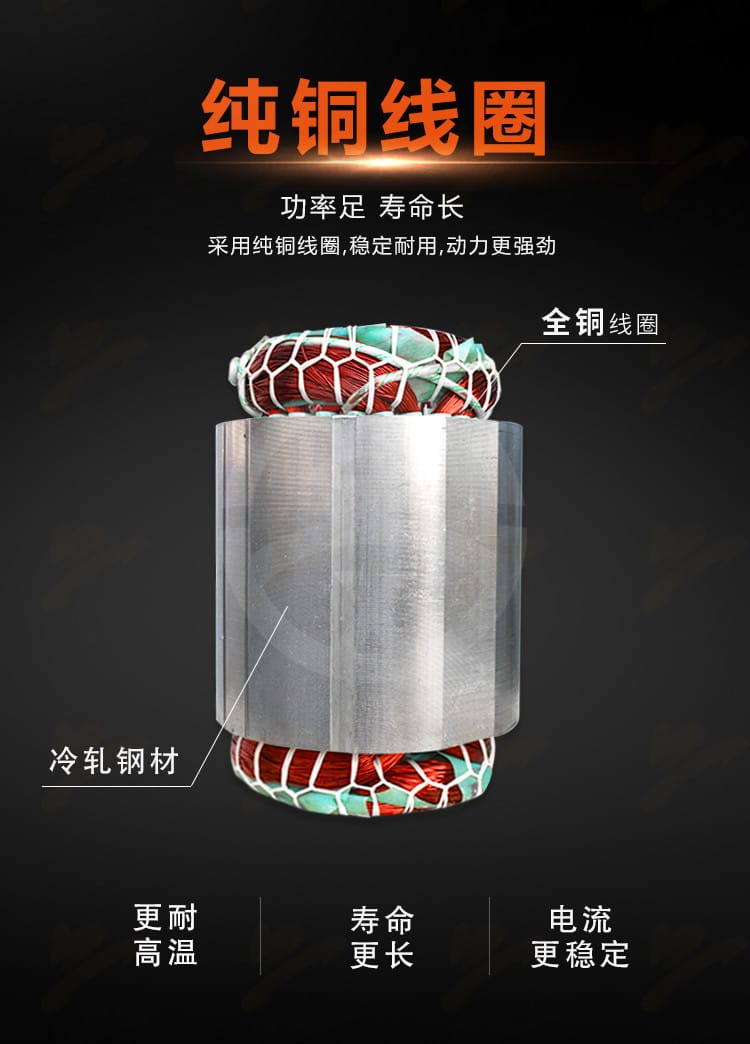

- 動力持久：搭載全閉外扇型鋁框馬達與純銅線圈，功率足、絕緣等級高，保障設備長期滿負荷穩定運行。

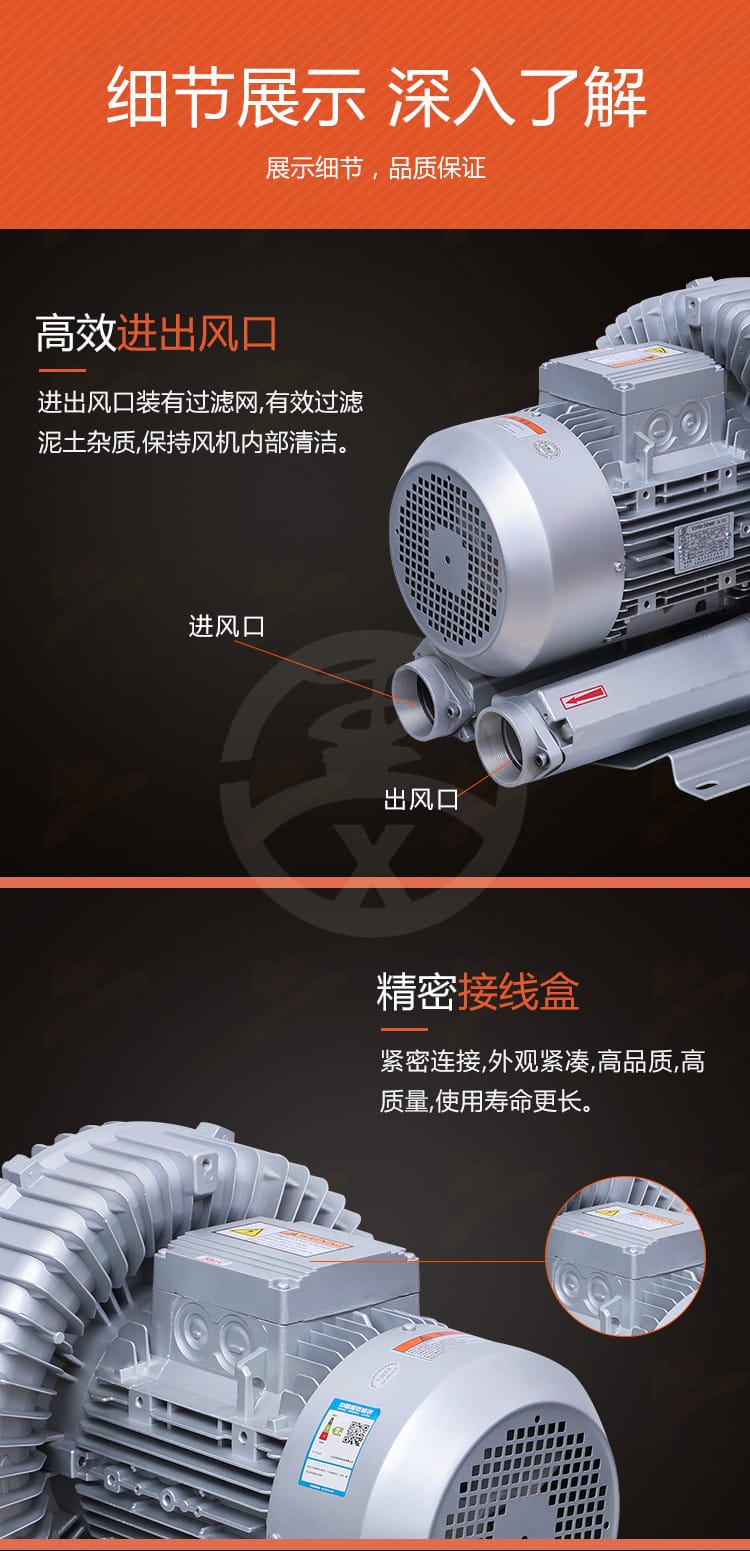

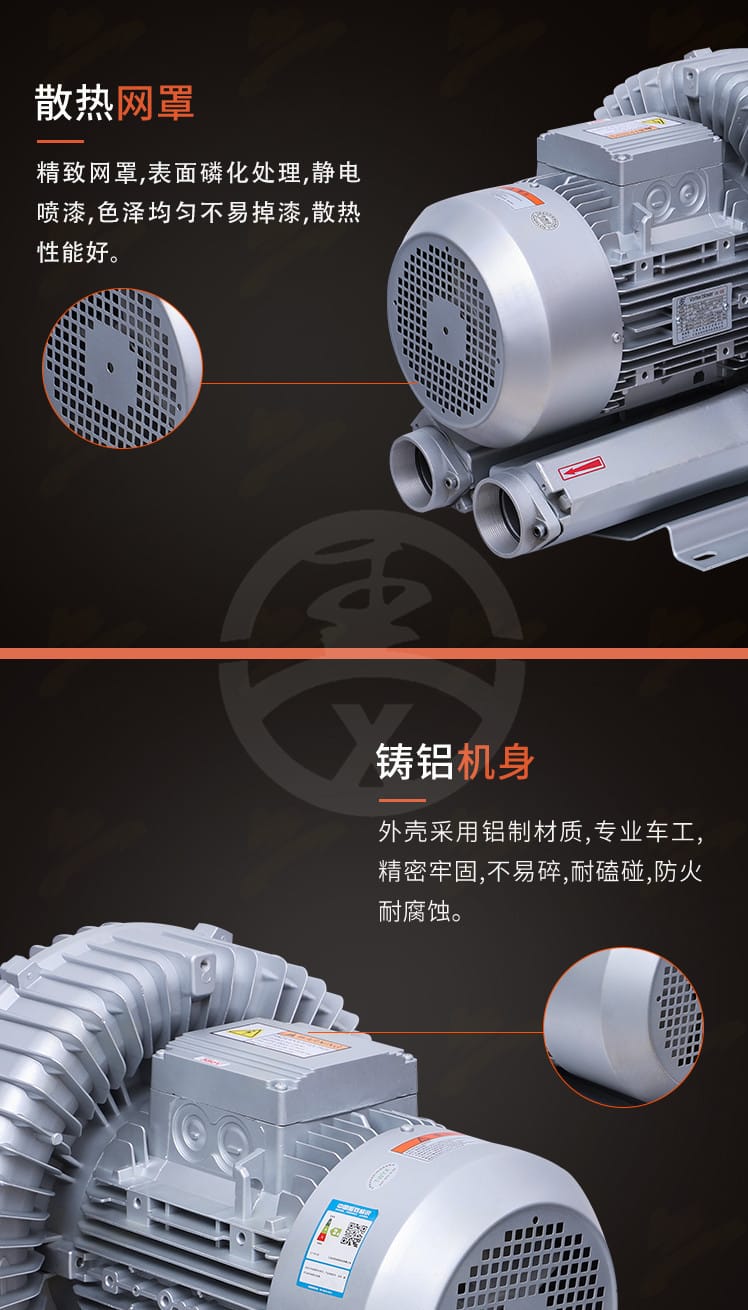

- 防護嚴密：高效進出風口內置精密過濾網，有效阻隔泥土雜質；散熱網罩經表面磷化與靜電噴涂處理，色澤均勻、抗老化不掉漆。

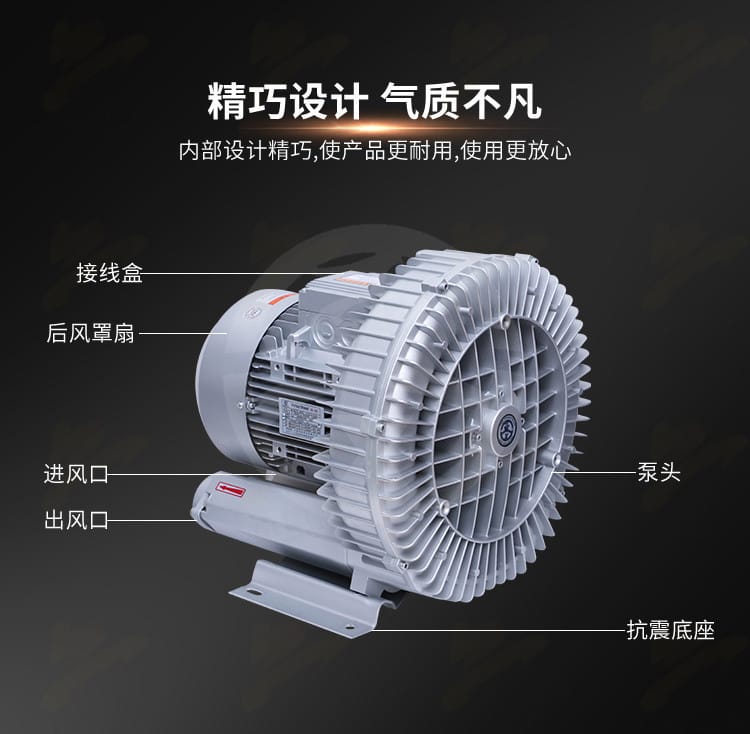

- 結構緊湊：機身一體化精巧設計，專業數控車工精密加工，內部散熱通道優化，兼顧高性能與低噪音運行。

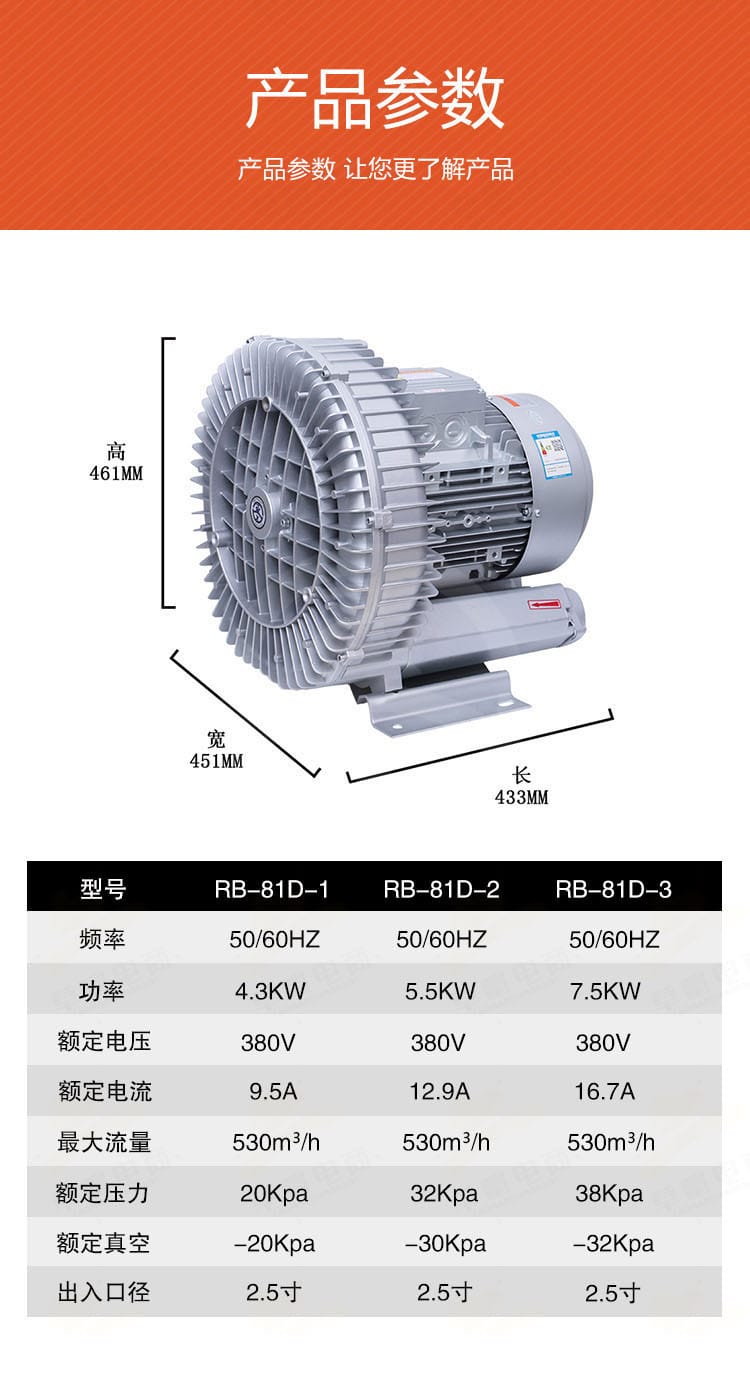

技術參數
注：以下為官方規格表數據（含同廠RB-81D系列參考），具體性能以實際采購型號銘牌為準。
- 型號系列：RB-81D-1 / RB-81D-2 / RB-81D-3
- 額定電壓：380V | 工作頻率：50/60Hz
- 額定功率：4.3KW / 5.5KW / 7.5KW
- 額定電流：9.5A / 12.9A / 16.7A
- 最大流量：530m3/h（全系統一）
- 額定壓力：20Kpa / 32Kpa / 38Kpa
- 額定真空度：-20Kpa / -30Kpa / -32Kpa
- 進出口徑：2.5寸
- 外形尺寸：高461mm × 寬451mm × 長433mm

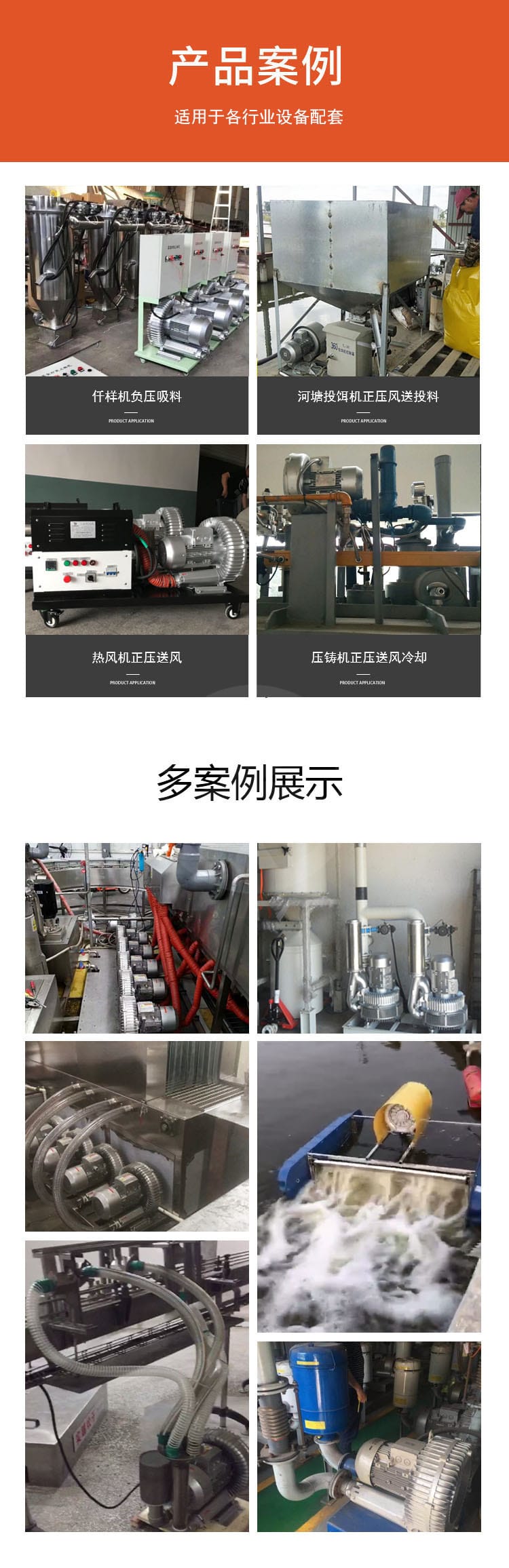

應用行業
- 物料輸送與灌裝：工業粉末吸料、氣力上料系統、自動化灌裝線配套。
- 機械自動化：裁剪機械負壓吸附、河塘智能投餌機、熱風機正壓送風。
- 工業冷卻與鑄造：壓鑄機冷卻風送、模具快速降溫、環保除塵通風。
- 通用流體控制：各類需要正壓吹風、負壓抽吸或氣力輸送的工業自動化場景。
安裝條件
- 電源配置：必須接入380V三相四線制穩壓電源，嚴格規范PE接地處理，避免電壓波動或缺相運行導致電機燒毀。
- 環境要求：安裝于干燥、通風良好且無強腐蝕性氣體的場所，環境溫度建議控制在-10℃～40℃，嚴禁雨淋、暴曬或高濕環境使用。
- 空間布局：設備四周需預留≥50cm的散熱與維護通道，確保進排氣口無任何遮擋物或彎折過急的管路。
- 管道對接：進出口管路需與風機口徑精準匹配，推薦使用柔性軟連接以隔離振動，嚴禁外部管道自重直接壓迫風機接口。
- 基礎穩固：整機應水平安置于堅實地面或?qū)Ｓ娩摻Y(jié)構支架上，建議底部加裝工業減震墊以抑制運行共振與噪音傳導。
注意事項
- 開機前檢查：確認接線盒密封牢固、線纜無破損；進出風口濾網已正確裝配；手動盤動葉輪，確保轉動靈活無摩擦卡頓。
- 轉向確認：首次通電必須進行點動測試，嚴格對照機殼箭頭指示方向旋轉，反轉會引發風量驟降、溫升過高及軸承損壞。
- 運行保護：嚴禁在進出口閥門完全關閉狀態下長時間運行，以防系統超壓損傷機殼；長期停用后重啟前須徹底清理腔體異物與積塵。
- 定期維保：每月核查純銅線圈絕緣電阻及接線端子緊固度；每季度拆卸清洗散熱網罩與初效濾網，維持最佳散熱效能與風壓輸出。
- 安全規范：設備運轉時嚴禁觸碰運動部件或拆卸防護罩；任何檢修作業必須先切斷主電源并懸掛“禁止合閘”警示牌；若出現劇烈振動、異常聲響或外殼溫升超標，須立即停機斷電排查。
