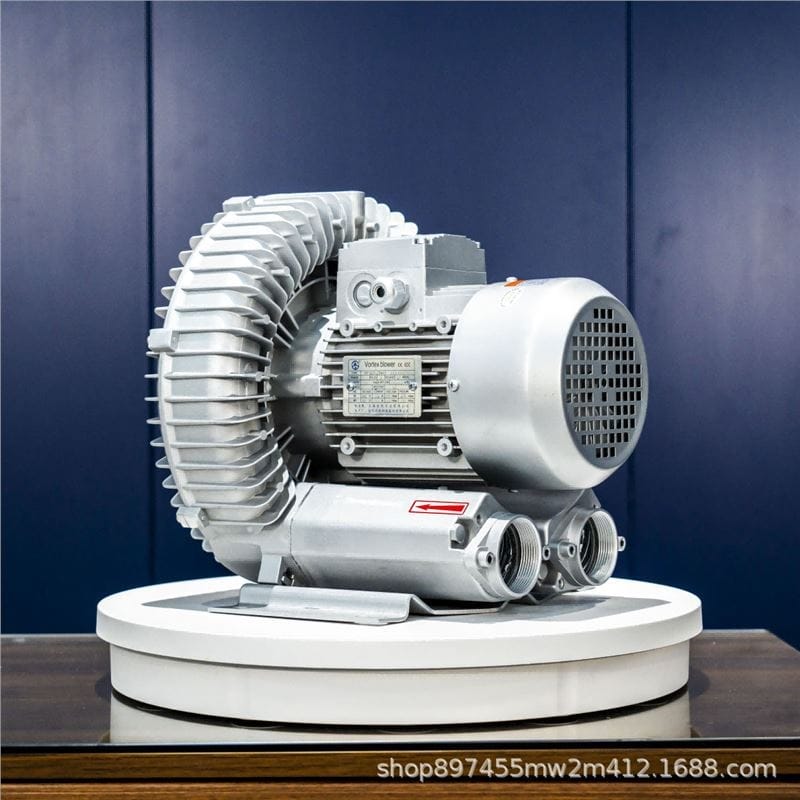

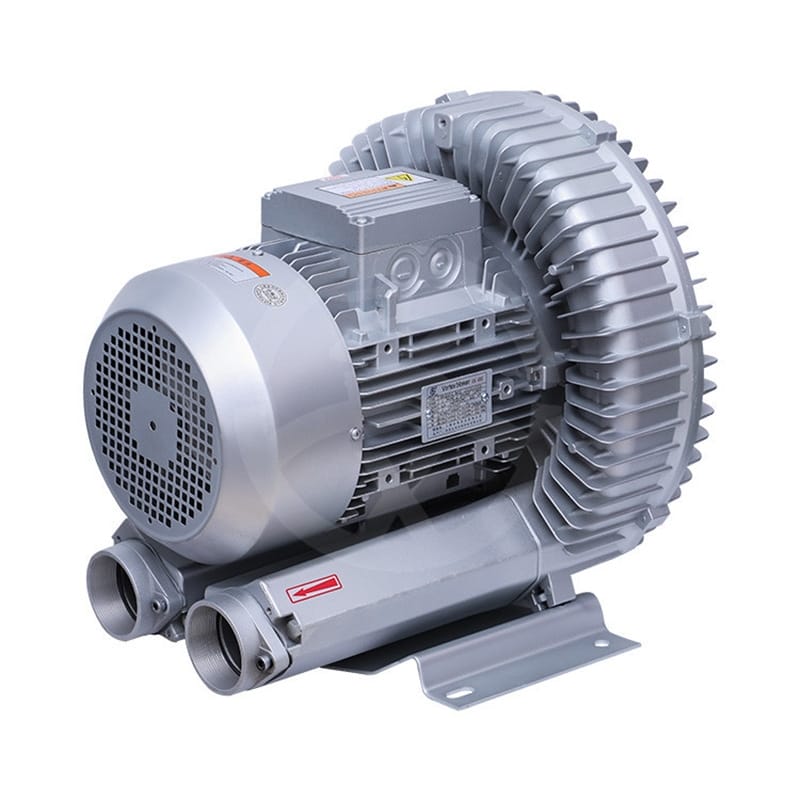

RB-41D-1 / RB-81D系列 高壓漩渦風機產品說明
? 核心特點

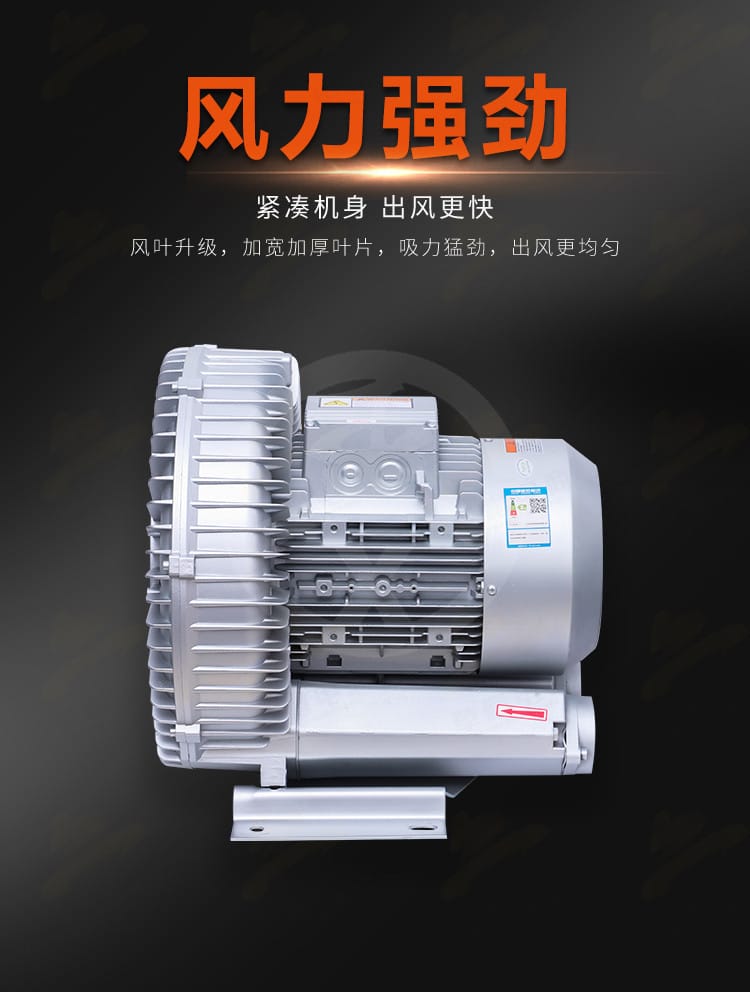

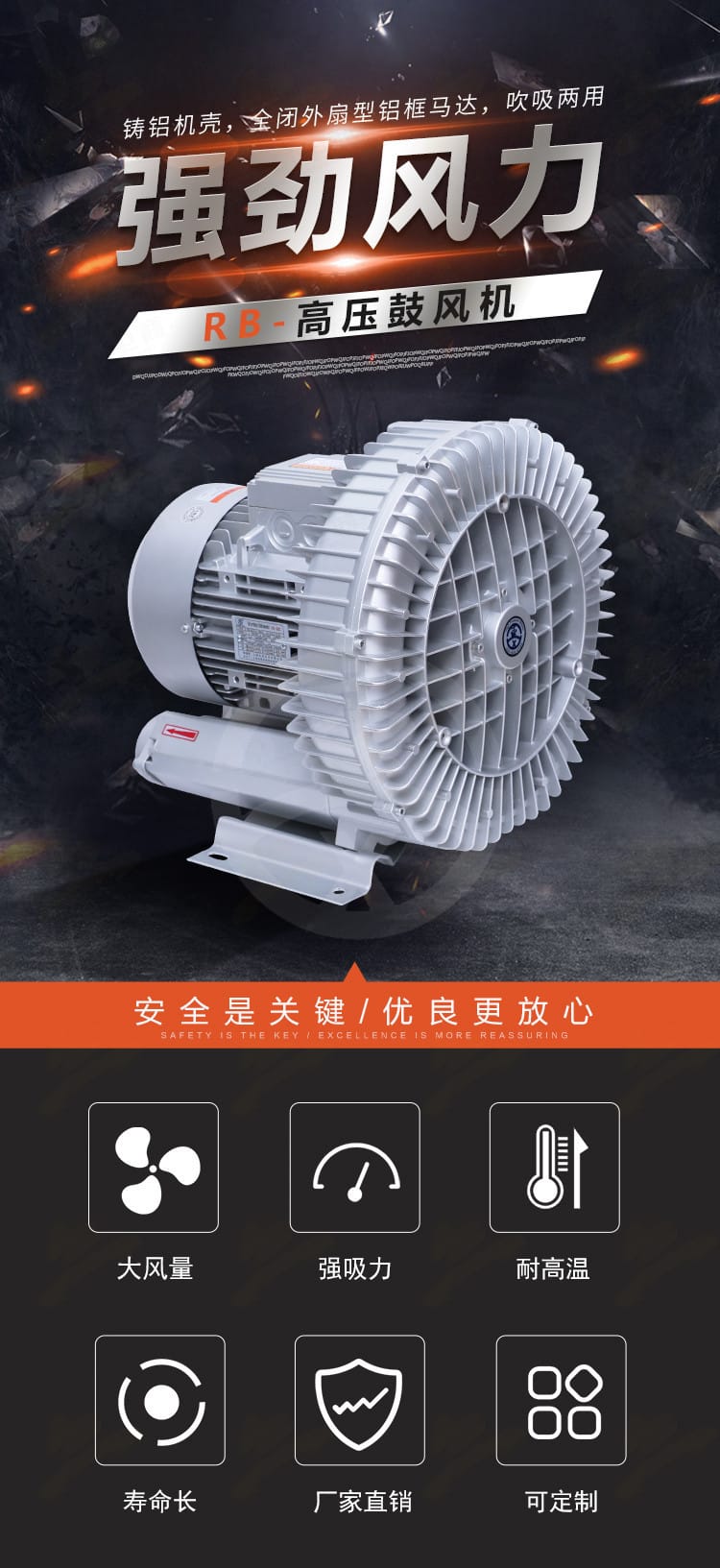

- 吹吸雙用，強勁動力：支持正壓吹風與負壓吸氣雙模式切換，風量充沛、吸力強勁，滿足多樣化工業氣流需求。

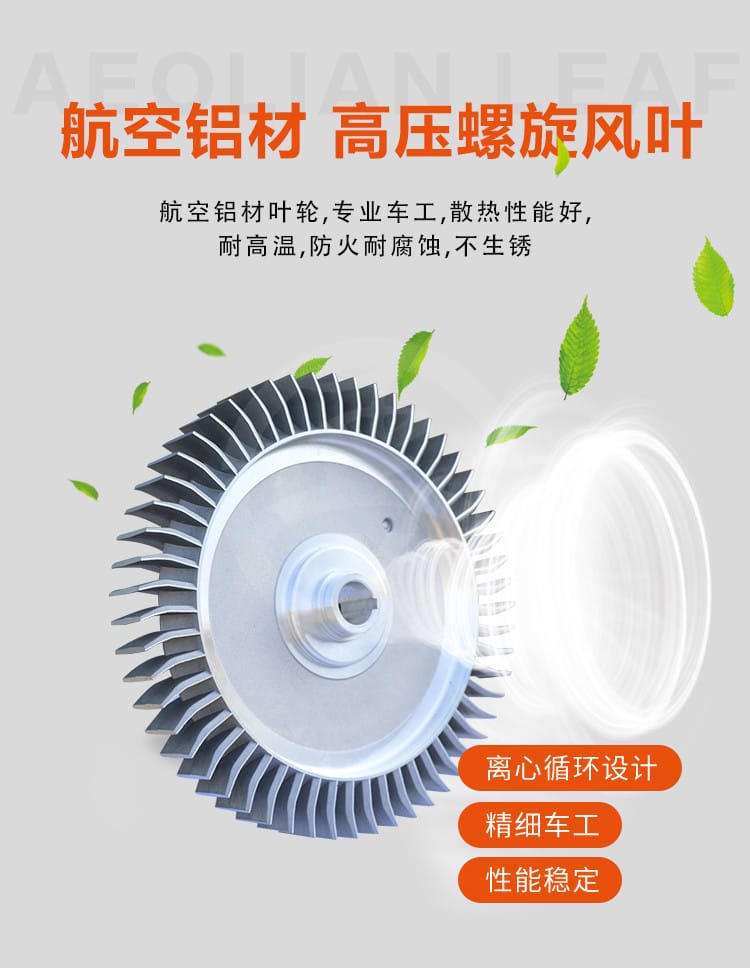

- 航空級鋁材葉輪：采用皓航空鋁材精密車工打造，加寬加厚離心循環設計，出風均勻、散熱優異，兼具耐高溫、防火、防腐蝕特性。

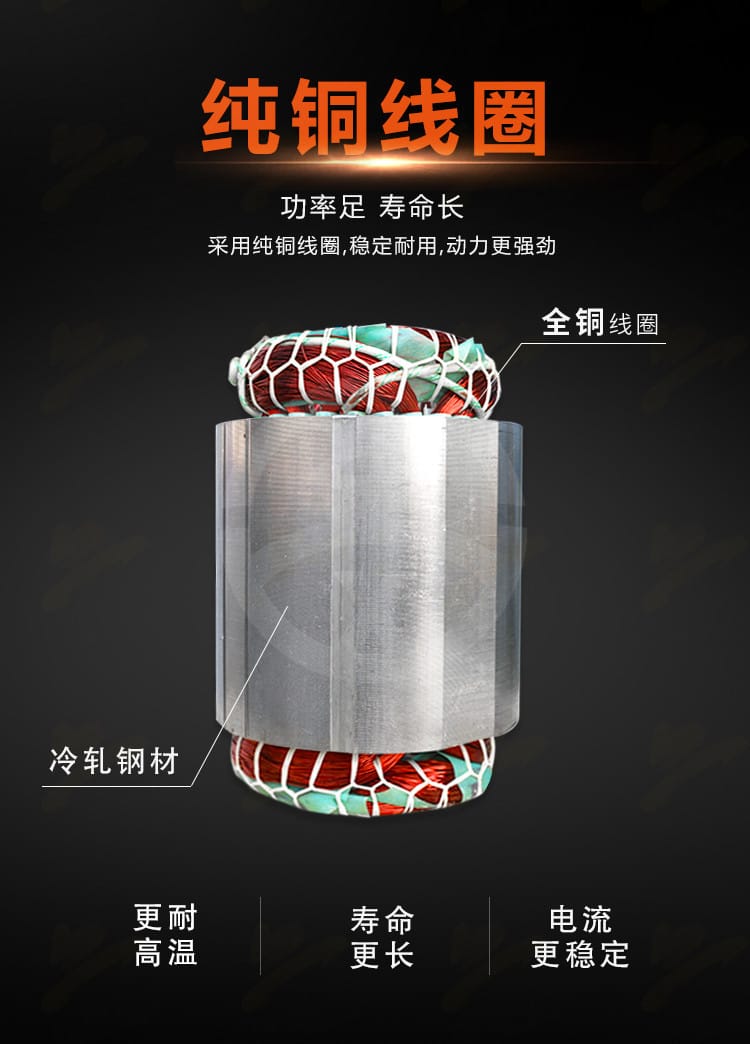

- 全銅線圈電機：內置全閉外扇型鋁框馬達，采用足功率純銅線圈，動力輸出穩定持久，大幅延長設備使用壽命。

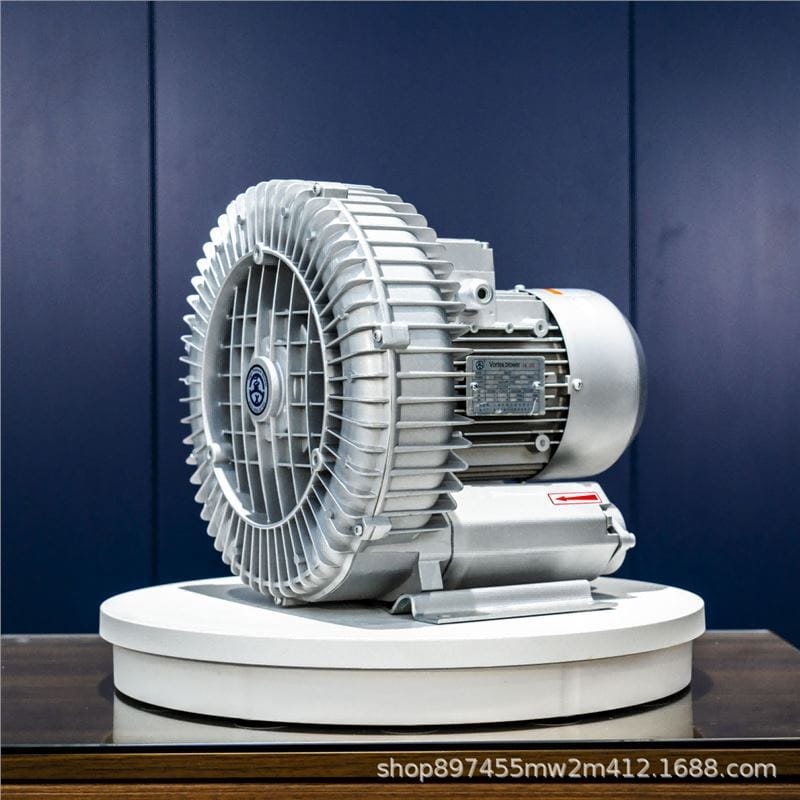

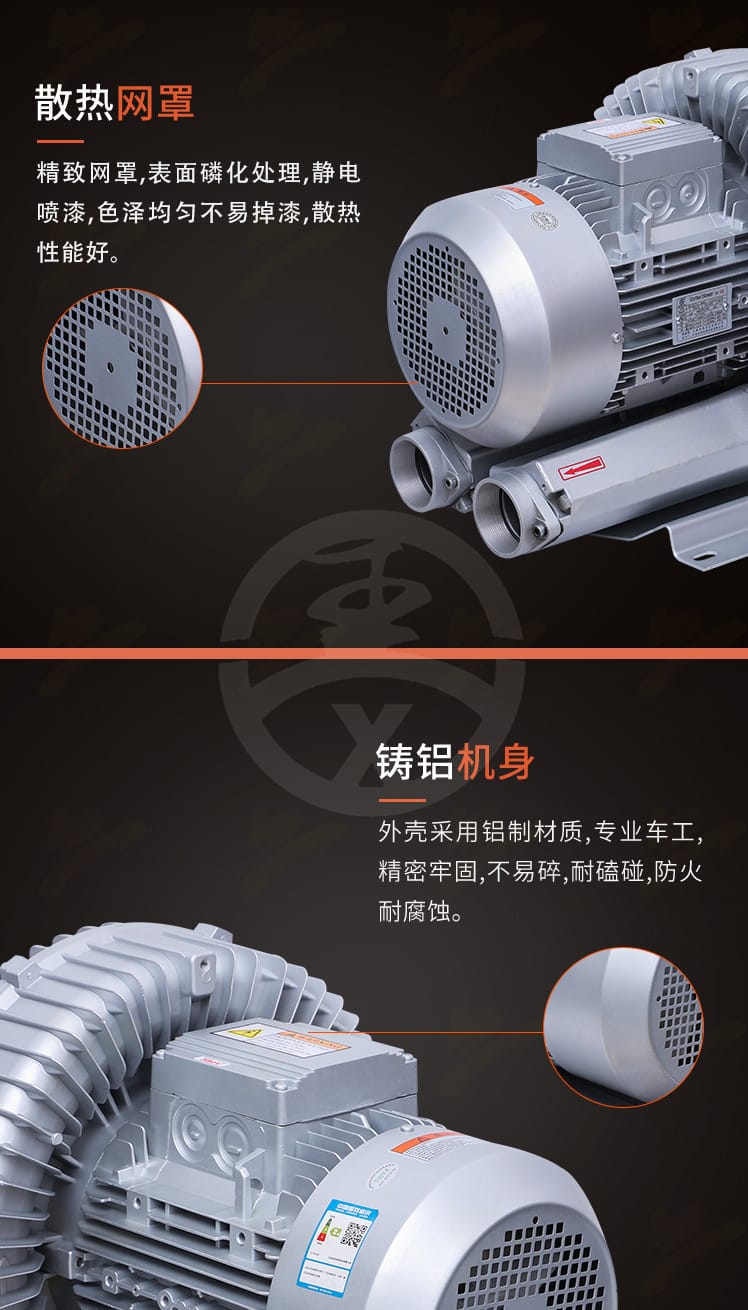

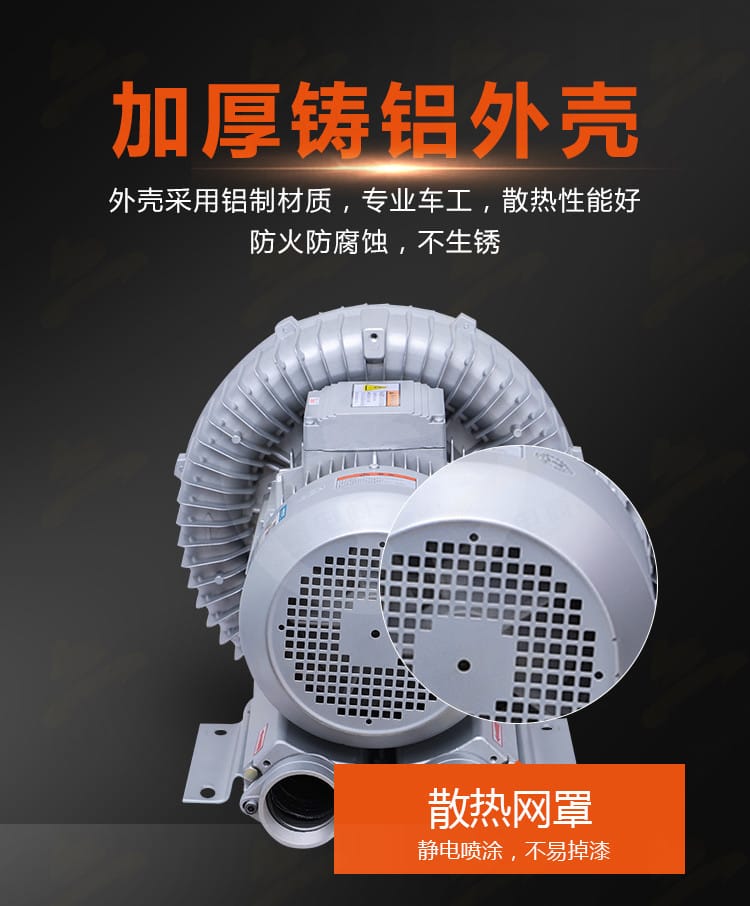

- 加厚鑄鋁機身：外殼采用高品質鑄鋁材質一體成型，結構緊湊堅固，抗磕碰、耐老化，專業車工確保精密貼合。

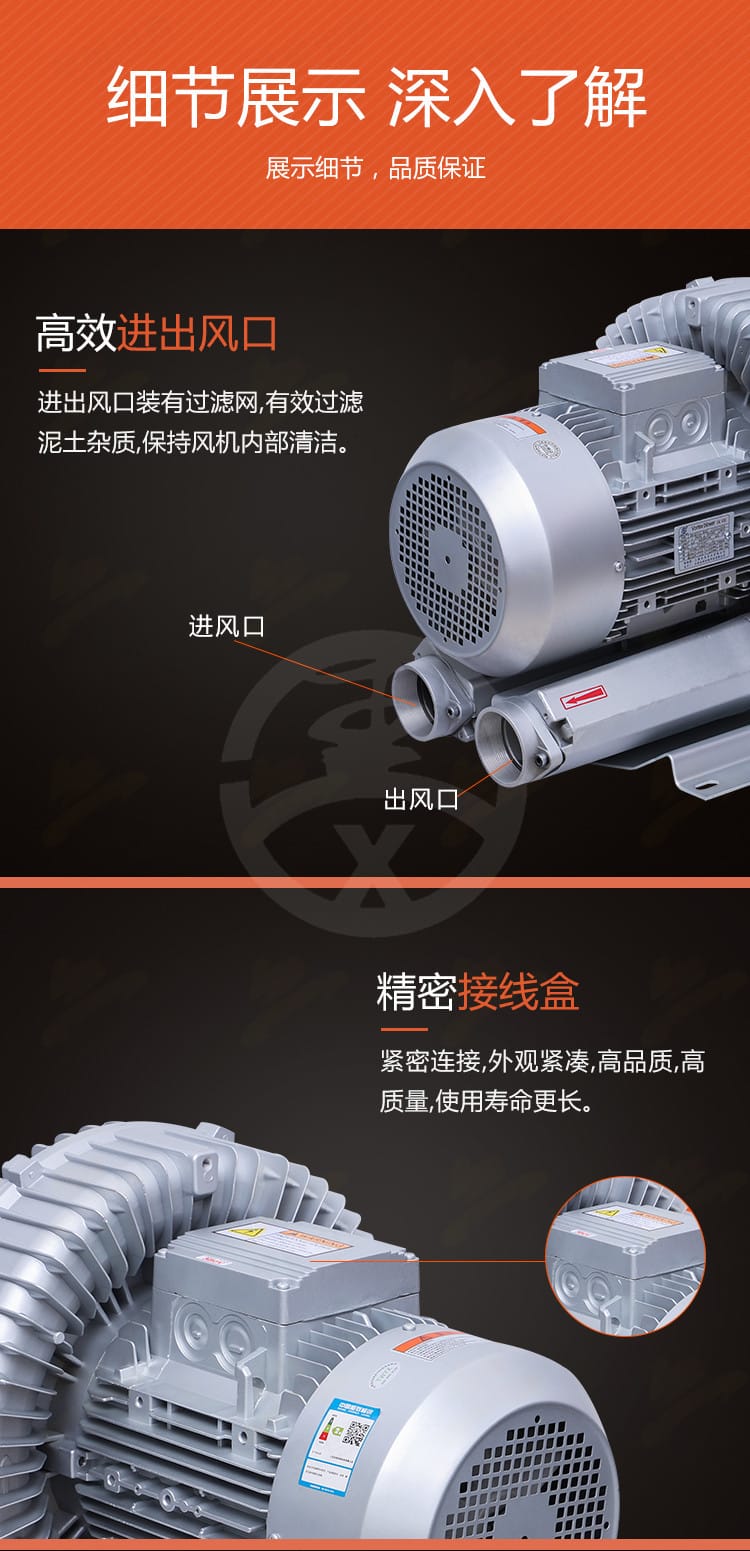

- 高效散熱與防護：表面經靜電噴涂與磷化處理，色澤均勻不易掉漆；進出風口標配高效過濾網，有效阻隔泥土雜質，保持內部清潔。

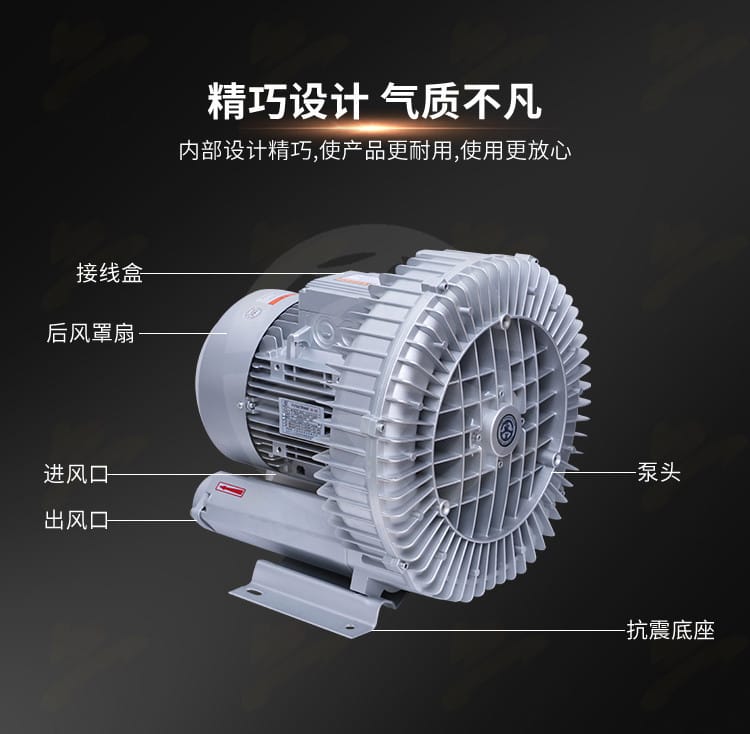

- 精密電氣設計：配備高品質緊密接線盒，走線規范、防護等級高，確保長期運行下的電氣安全與穩定性。

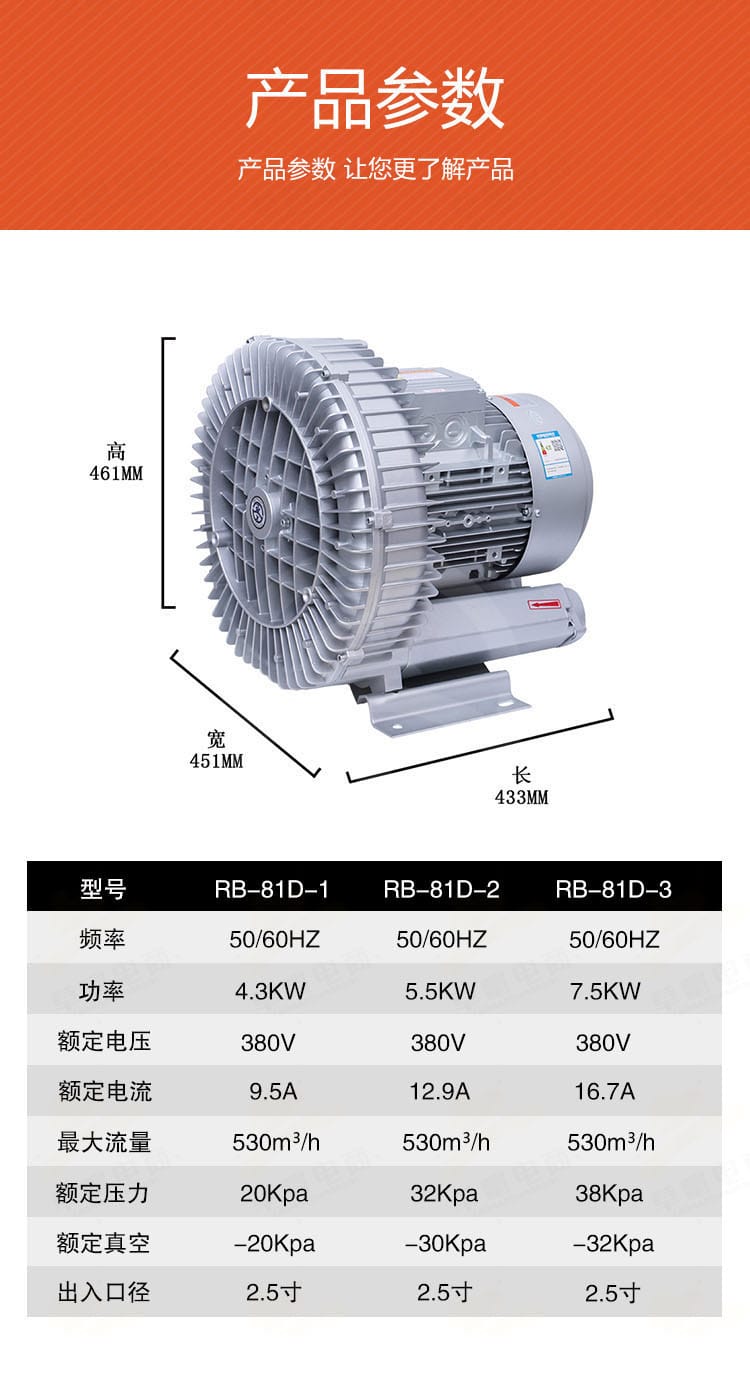

? 技術參數
| 參數項目 |
RB-81D-1 |
RB-81D-2 |
RB-81D-3 |
| 額定功率 |
4.3 KW |
5.5 KW |
7.5 KW |
| 額定電壓 |
380 V |
380 V |
380 V |
| 額定電流 |
9.5 A |
12.9 A |
16.7 A |
| 工作頻率 |
50/60 Hz |
50/60 Hz |
50/60 Hz |
| 最大流量 |
530 m3/h |
530 m3/h |
530 m3/h |
| 額定壓力 |
20 Kpa |
32 Kpa |
38 Kpa |
| 額定真空度 |
-20 Kpa |
-30 Kpa |
-32 Kpa |
| 進出口徑 |
2.5 寸 |
2.5 寸 |
2.5 寸 |
| 外形尺寸 |
長433mm × 寬451mm × 高461mm（通用參考） |
|
|
注：RB-41D-1（700W）為該系列輕量化/變頻定制型號，具體參數可按需定制；上表為RB-81D標準系列參數。
? 應用行業
- 工業制造：壓鑄機冷卻、正壓風送投料、負壓吸料系統、自動化產線氣源配套。
- 印刷與紡織：工業印刷干燥、紡織機械霧化加濕、布料定型與除塵。
- 環保與農業：河塘投餌機氣力輸送、污水處理曝氣、粉塵收集與物料輸送。
- 食品與包裝：熱風干燥、真空包裝輔助、氣動控制與冷卻循環。
- 其他領域：可配合變頻器實現無級調速，廣泛應用于需精準風量/風壓控制的自動化設備中。
? 安裝條件
- 基礎固定：需安裝于平整、堅固的水平地面或支架上，建議使用減震墊或地腳螺栓固定，避免運行共振。
- 電氣環境：供電電壓須嚴格匹配380V/50Hz（或60Hz）三相電，配備獨立空氣開關、漏電保護及可靠接地線。
- 空間布局：設備四周需預留≥300mm散熱與維護空間，進風口嚴禁貼墻或遮擋，確保氣流順暢。
- 管路連接：進出風口連接軟管或硬管時，需使用專用卡箍密封，避免漏氣；管路轉彎半徑不宜過小，以防風阻驟增。
- 環境要求：安裝場所應保持干燥、通風，避免粉塵濃度過高或存在易燃易爆氣體；若用于戶外，需加裝防雨防塵罩。
?? 注意事項
- 開機前檢查：首次運行前務必確認接線正確、轉向符合箭頭標識，手動盤車確認葉輪無卡滯。
- 變頻使用規范：若搭配變頻器，頻率調節范圍建議控制在30-50Hz，避免低頻過載或高頻超速損壞電機。
- 運行監控：定期監聽運行噪音與振動情況，若出現異常溫升、異響或電流波動，應立即停機排查。
- 維護保養：每運行500小時清理一次進出風口過濾網及散熱罩；軸承部位按廠家建議周期加注耐高溫潤滑脂。
- 安全警示：嚴禁在進水、進油或吸入腐蝕性/易燃性氣體狀態下運行；檢修時必須斷電并掛牌上鎖，非專業人員請勿拆卸電機與接線盒。
