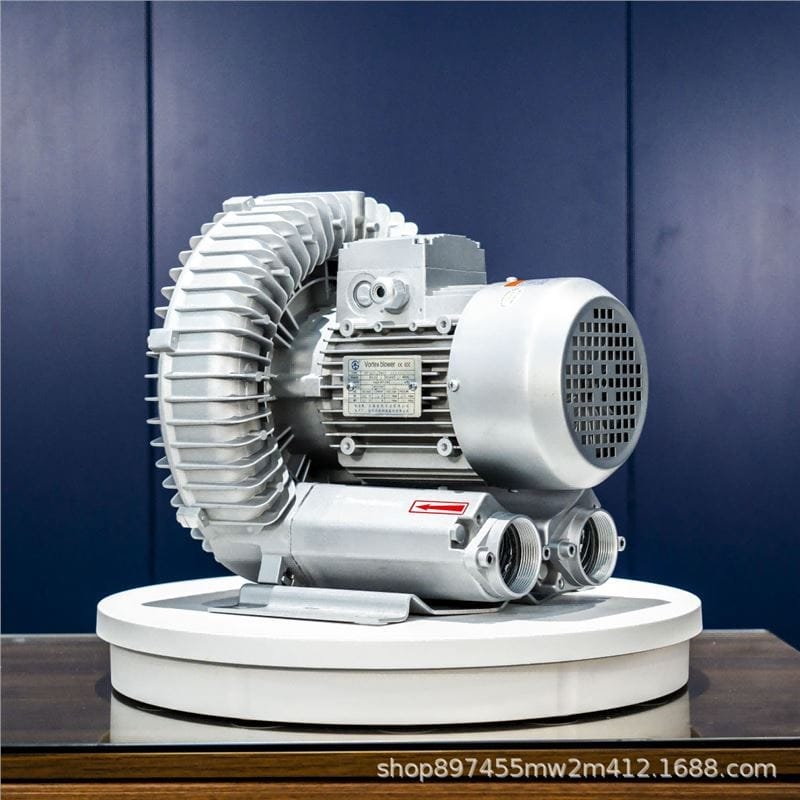

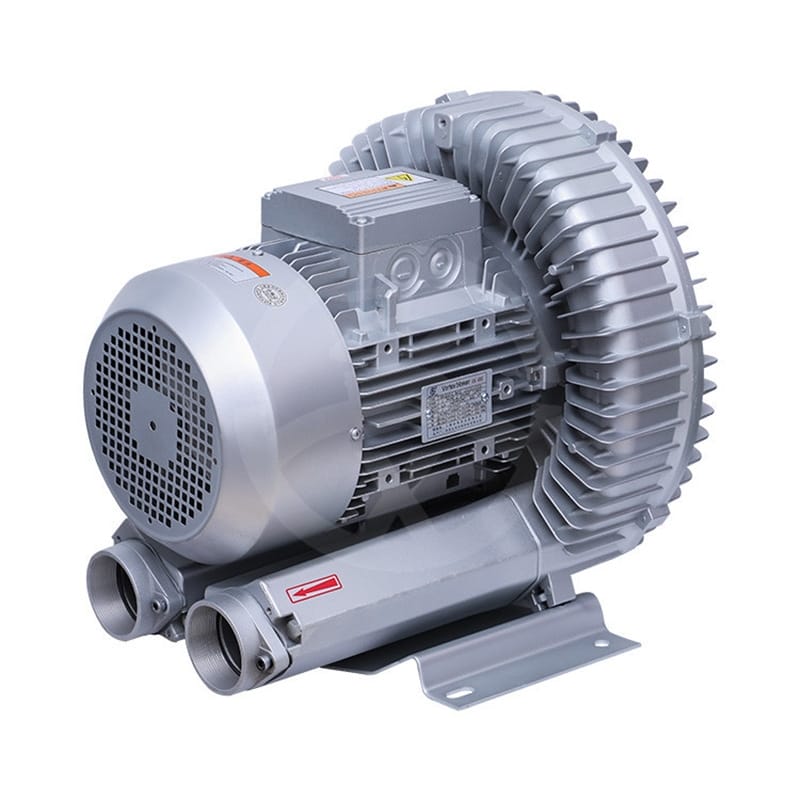

RB-71D-3/81D系列高壓旋渦氣泵產品技術手冊

? 核心特點

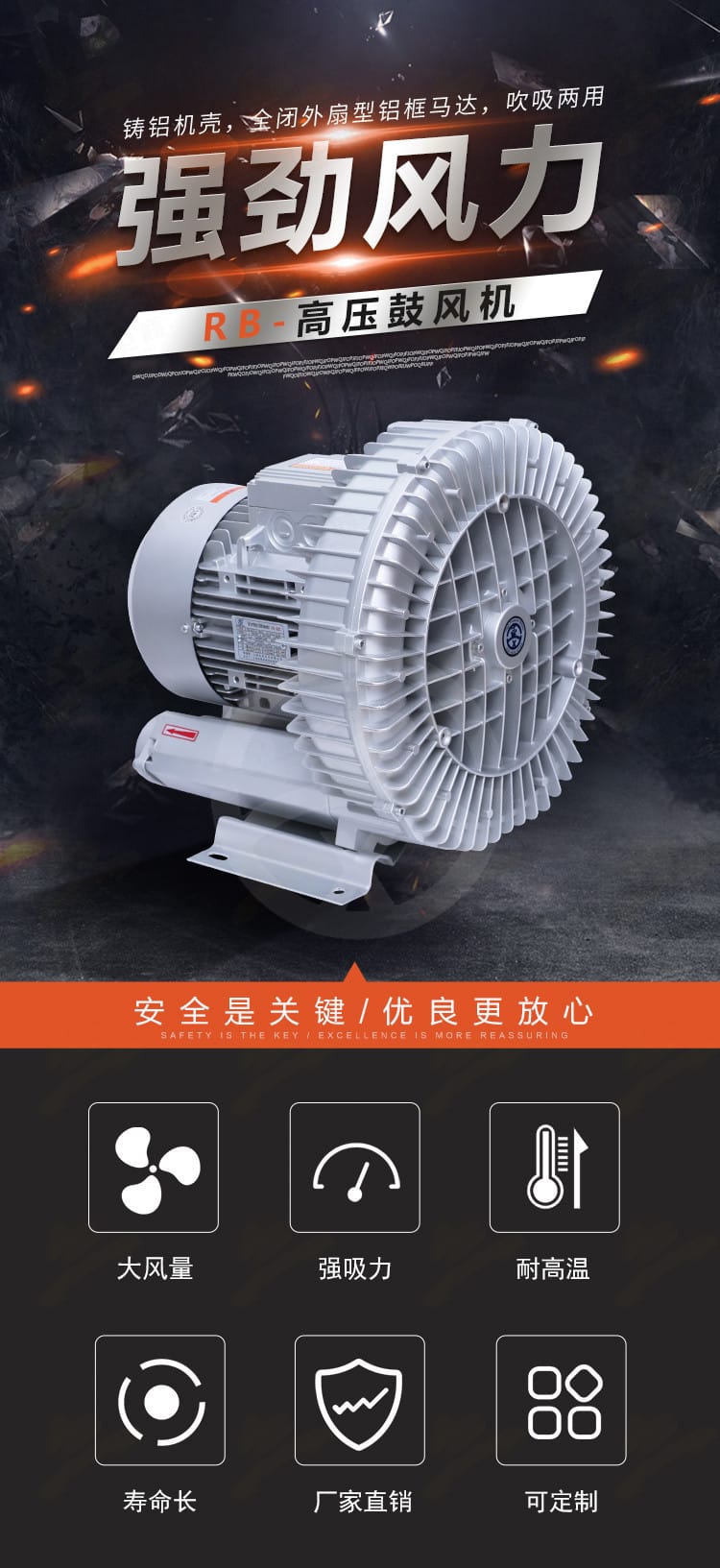

吹吸雙用，動力強勁：支持正壓送風與負壓吸料雙模式自由切換，風量充沛、吸力猛勁，滿足復雜工況需求。

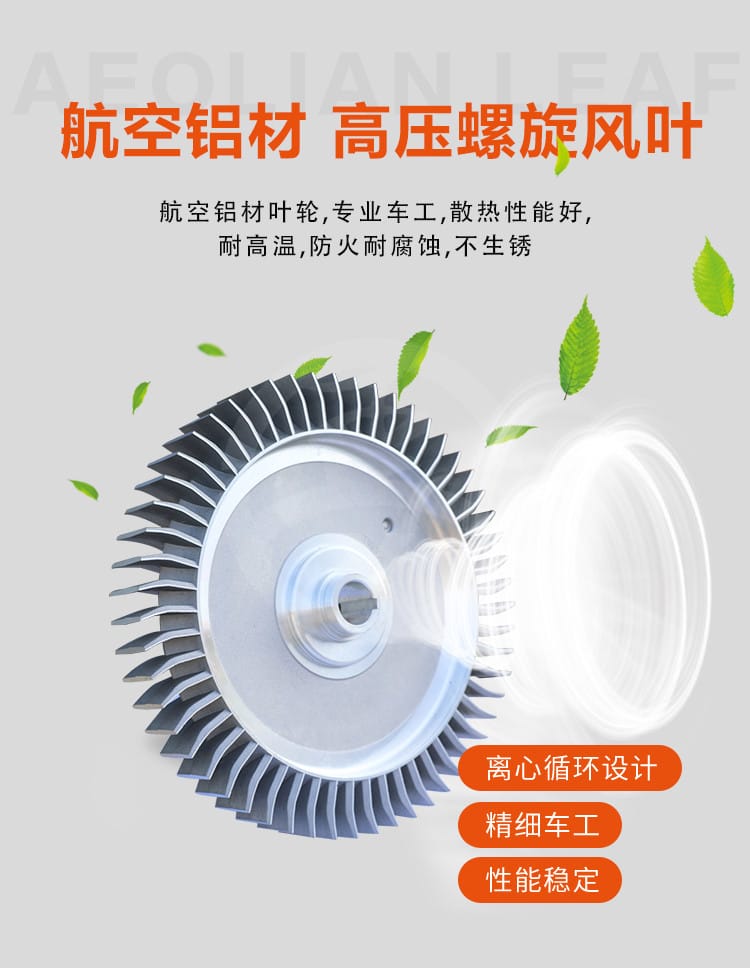

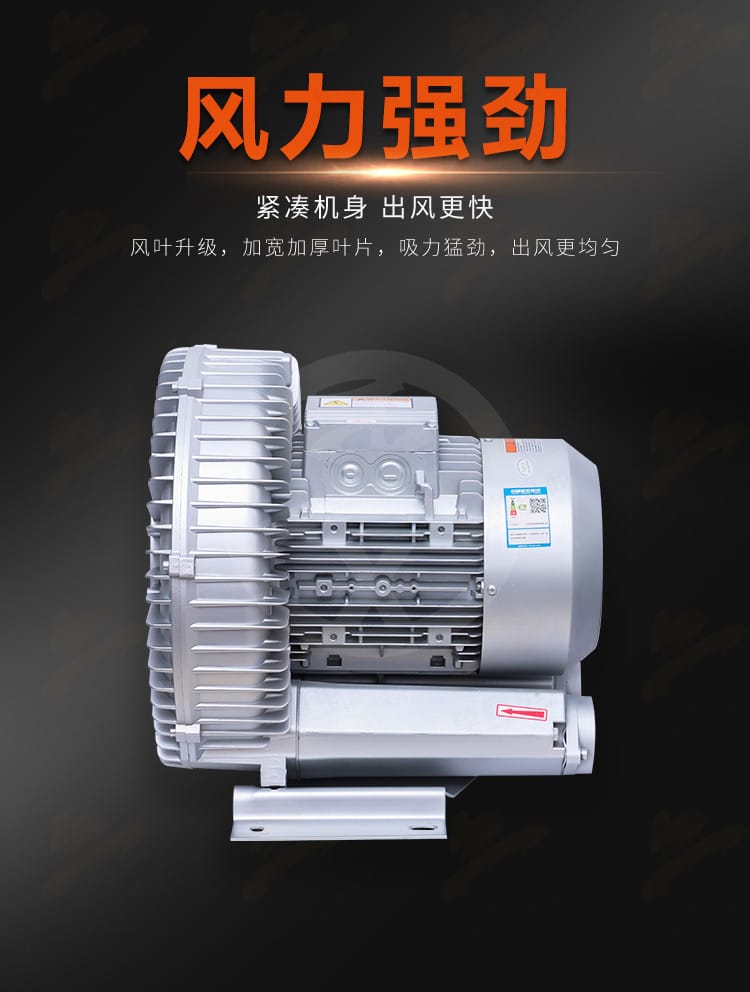

航空級鋁材葉輪：采用離心循環設計，加寬加厚精密車工葉片，出風均勻穩定；耐高溫、抗腐蝕、防火防銹，動態平衡性能優異。

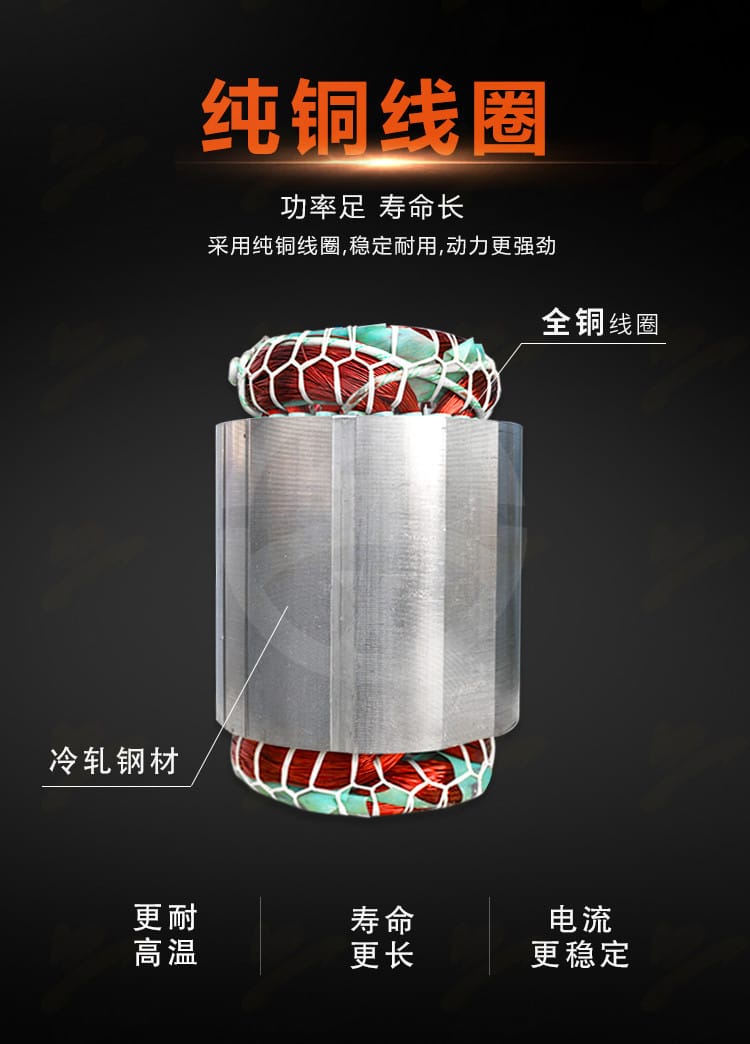

全銅線圈電機：全閉外扇型鋁框馬達搭配高純度銅繞組，散熱高效、動力輸出強勁，運行平穩且大幅延長使用壽命。

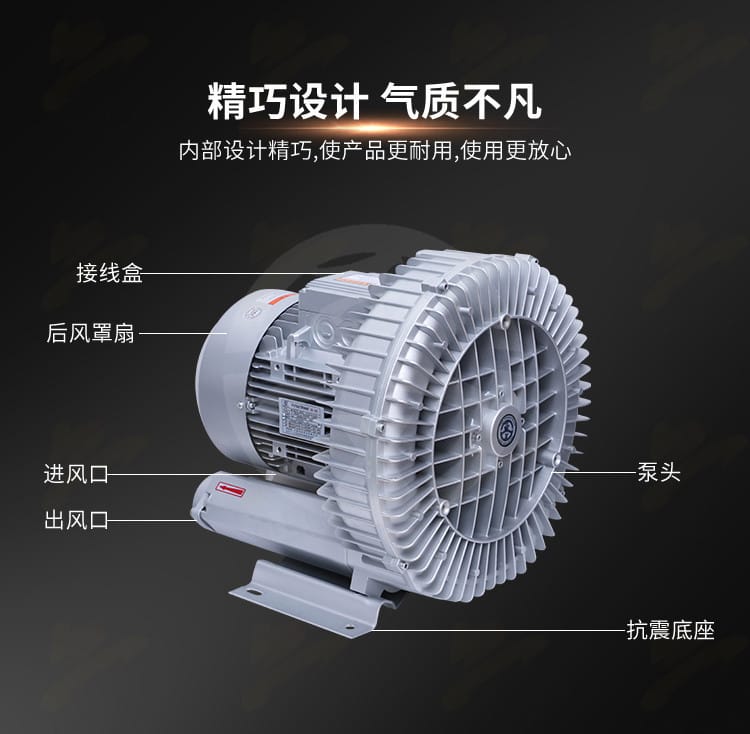

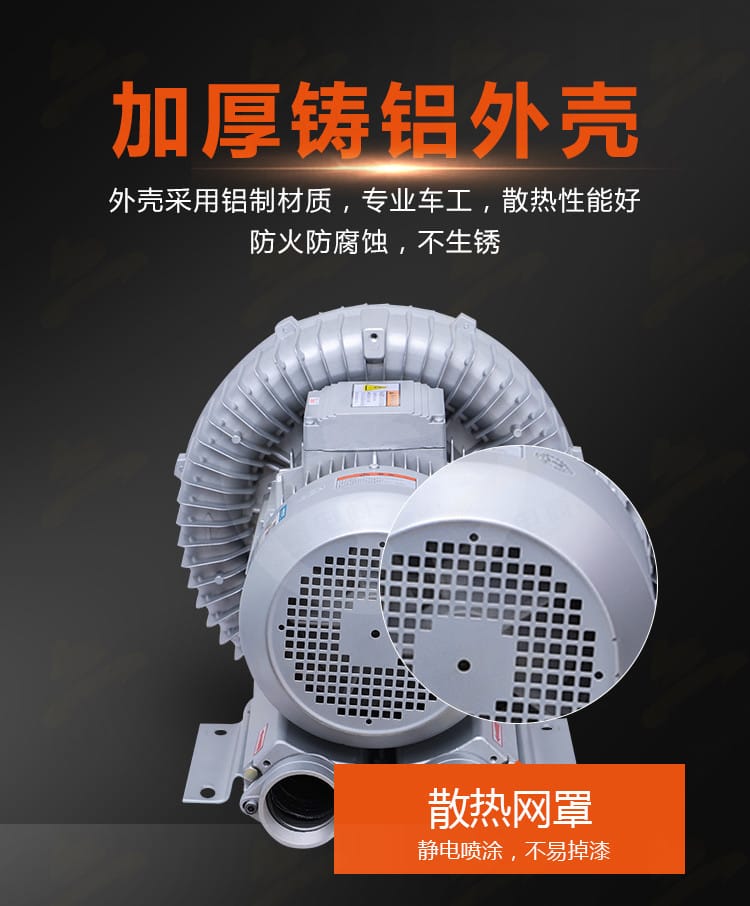

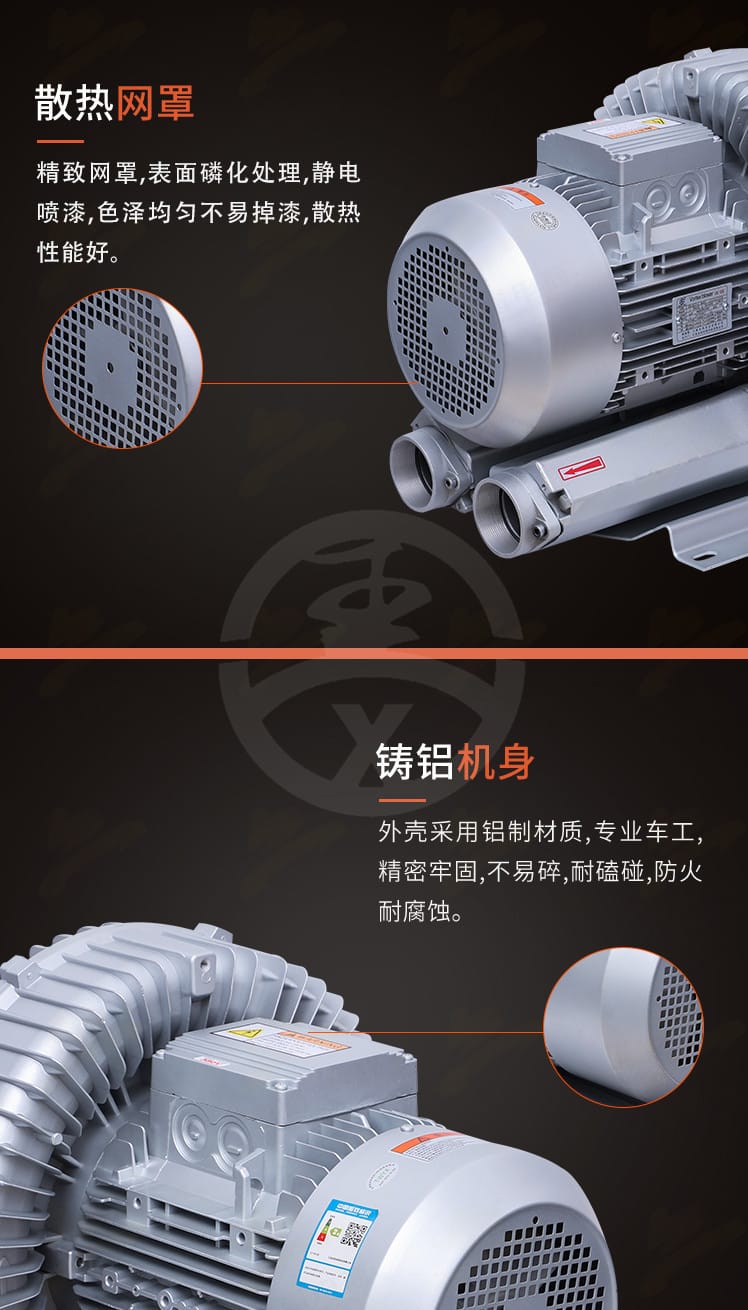

加厚鑄鋁機身：外殼采用專業車工鑄鋁材質，結構緊湊堅固，抗磕碰能力強；防火防腐蝕設計，適應嚴苛工業環境。

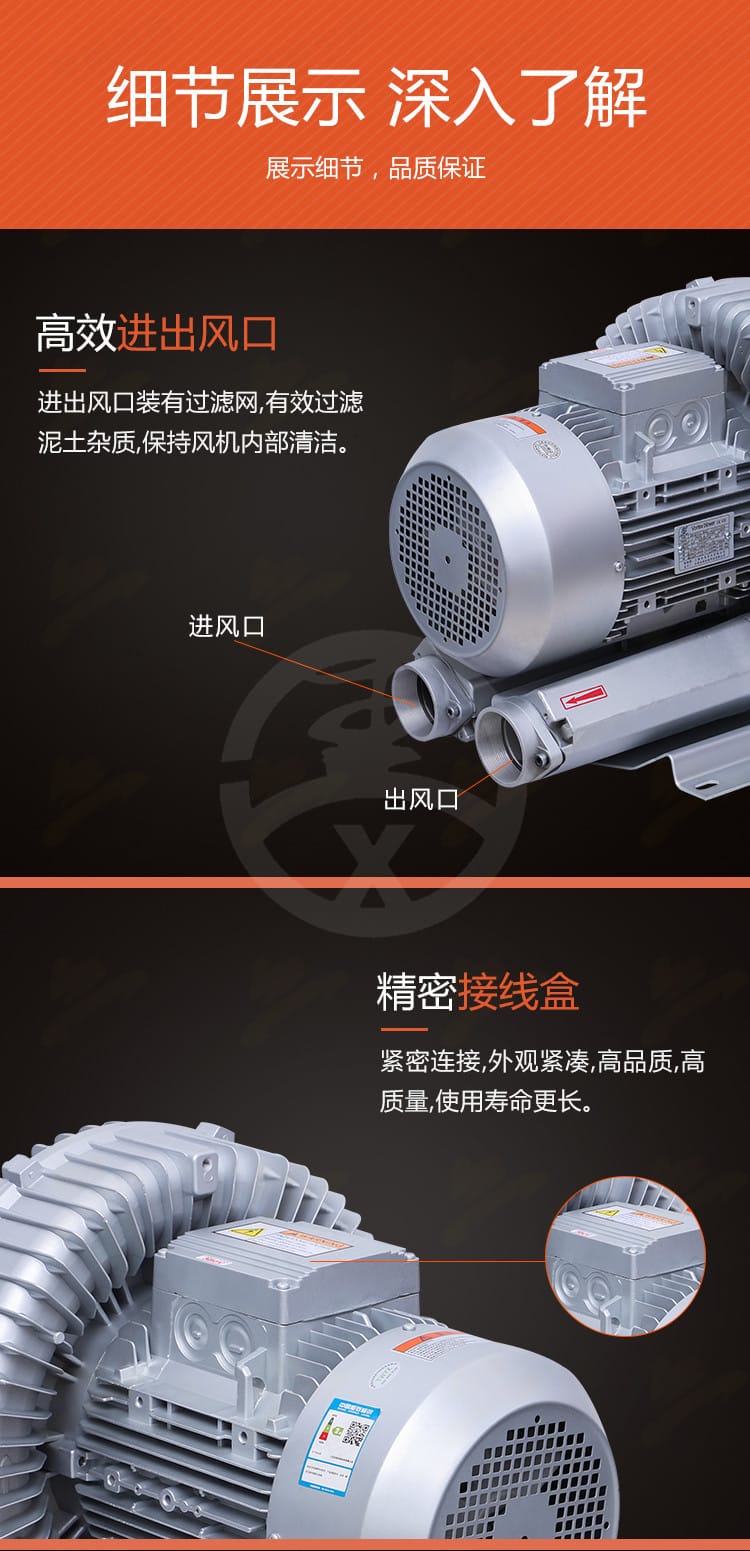

高效過濾防護：進出風口標配高密度過濾網，有效攔截泥土與粉塵雜質，保持風機內部潔凈，降低核心部件磨損率。
精工細節處理：冷軋鋼材承重部件、靜電噴涂散熱網罩（磷化底漆+面漆，色澤均勻不掉漆）、精密防水接線盒，整體工藝嚴苛，品質可靠。

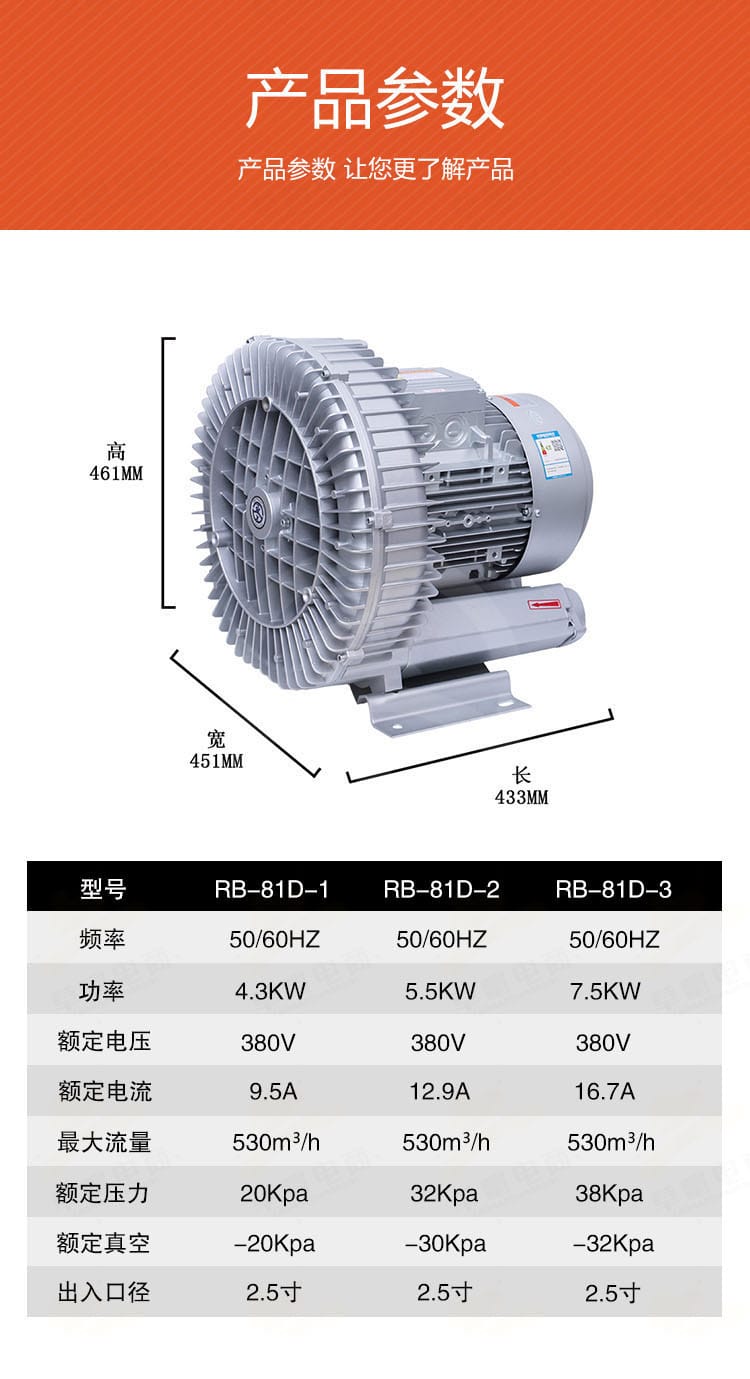

參數項	RB-81D-1	RB-81D-2	RB-81D-3
頻率	50/60 Hz	50/60 Hz	50/60 Hz
功率	4.3 KW	5.5 KW	7.5 KW
額定電壓	380 V	380 V	380 V
額定電流	9.5 A	12.9 A	16.7 A
最大流量	530 m3/h	530 m3/h	530 m3/h
額定壓力	20 Kpa	32 Kpa	38 Kpa
額定真空	-20 Kpa	-30 Kpa	-32 Kpa
出入口徑	2.5 寸	2.5 寸	2.5 寸

*(注：外形參考尺寸長433mm × 寬451mm × 高461mm；標題所述RB-71D-3 3KW為同系列低功率型號，具體參數按實際出廠銘牌為準。)

基礎場地：需安裝于平整、堅固、無劇烈振動的混凝土基礎或重型鋼架上，使用水平儀校準，確保設備水平放置，避免運行共振。
空間布局：設備四周需預留≥50cm的散熱與檢修空間，頂部嚴禁遮擋或堆物，保證空氣自由流通，防止熱量積聚。
電氣配置：必須接入標準380V三相五線制電源，獨立配置空氣開關、熱繼電器及缺相/過載保護裝置；接地線必須可靠連接，接地電阻≤4Ω。
管路對接：進出風口管道需與風機接口同心對接，嚴禁強行扭曲或讓管道重量直接壓在風機接口上；建議加裝柔性軟連接與工業減震墊，以吸收運行振動與熱脹冷縮應力。
環境要求：安裝環境溫度宜控制在-10℃～40℃，相對濕度≤85%；避開易燃易爆、強腐蝕性氣體及高粉塵區域，戶外安裝需加裝防雨防曬棚。

啟停規范：首次通電前務必點動確認電機轉向與風機殼體箭頭標識一致（嚴禁反轉）；頻繁啟停間隔需≥3分鐘，停機后需待風機完全冷卻方可再次啟動。
過濾維護：定期（建議每200小時）清理進出風口過濾網，防止堵塞導致風量下降、背壓升高或電機過熱燒毀。
運行監控：運行中若出現異常噪音、劇烈振動、電流持續超標或機體發燙，應立即停機檢查軸承狀態、葉輪平衡及電氣接線，排除故障后方可重啟。
安全防護：設備運行時表面溫度較高，散熱網罩及出風口區域嚴禁覆蓋雜物或靠近易燃品；非專業電工禁止拆卸接線盒、電機及防護罩。
保養周期：每運行1000小時檢查一次軸承潤滑狀態及地腳/管路緊固件松動情況；長期閑置需斷電、做防潮防塵處理，并每月手動盤動葉輪1-2圈防卡死。
定制服務：支持電壓、頻率、材質及接口非標定制，特殊工況請?zhí)崆芭c廠家技術工程師對接確認方案。
