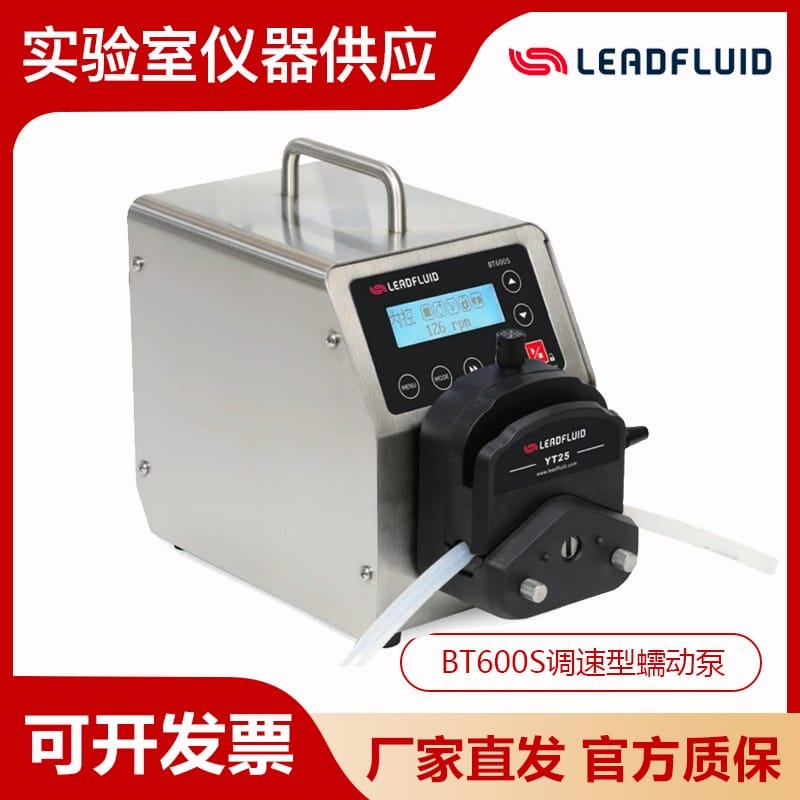

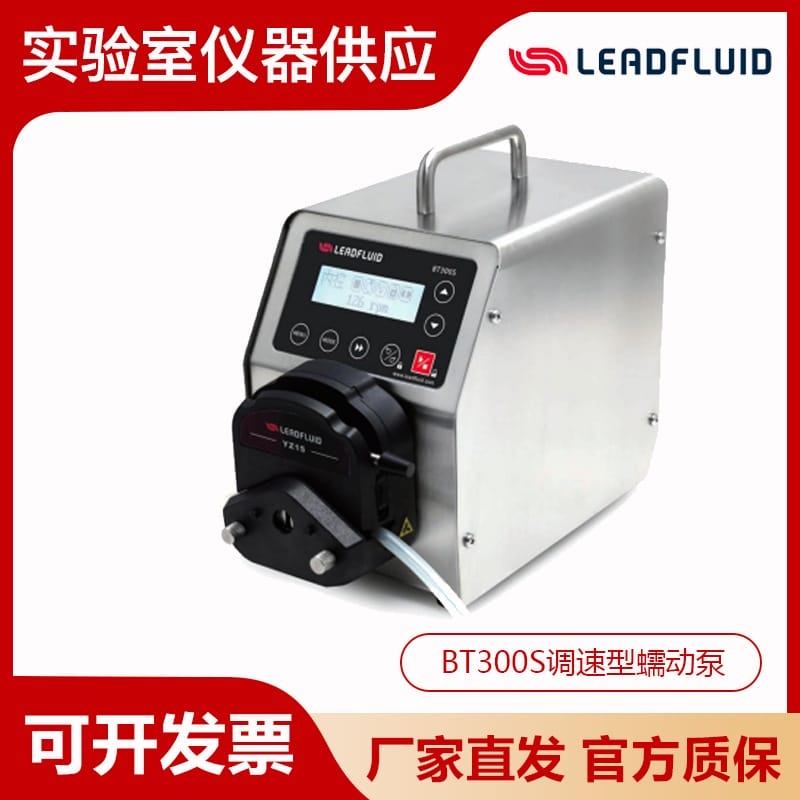

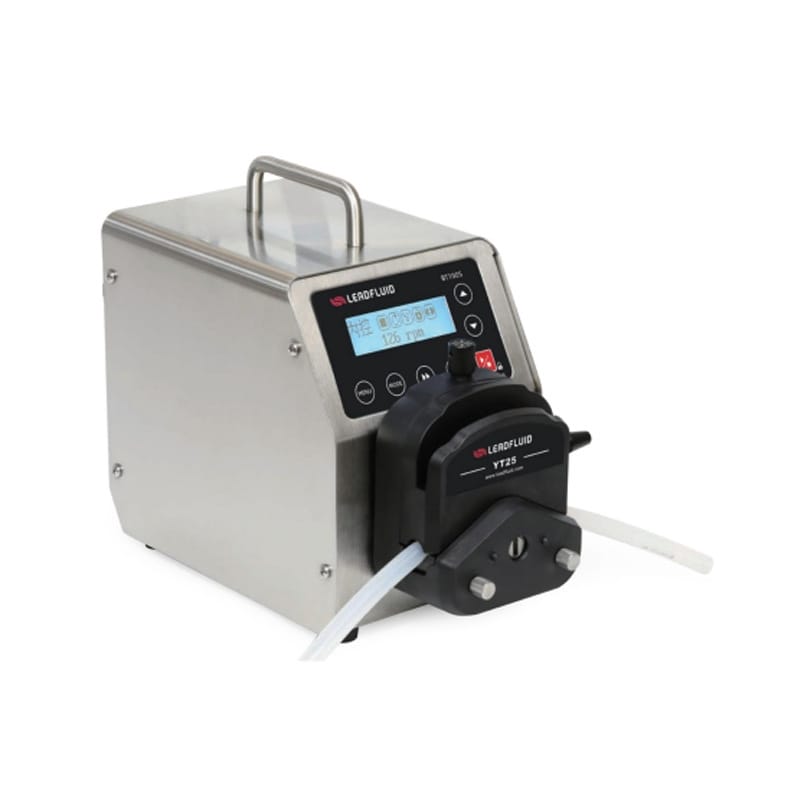

保定雷弗BT100S/BT300S/BT600S基本調速型蠕動泵技術規格與應用指南
產品概述
保定雷弗BT100S/BT300S/BT600S系列基本調速型蠕動泵，專為高精度液體傳輸與恒流控制設計。該系列采用智能調速驅動技術，具備寬流量覆蓋、高精度轉速控制、豐富的外控通訊接口及靈活的泵頭適配能力，可無縫對接實驗室研發與工業自動化流體控制系統。
核心特點
- 精準恒流傳輸：轉速精度誤差＜±0.2%，支持0.1rpm高分辨率微調，確保流體輸出平穩、重復性高。
- 智能編程控制：內置定時運行、間隔運行與循環計數功能（0~999次/無限循環），滿足復雜工藝節拍需求。
- 全兼容外控接口：支持無源觸點與5~24V電平信號啟停/正反轉；兼容0~5V/0~10V/4~20mA模擬量調速；標配RS485通訊（Modbus協議），便于PLC或上位機集成。
- 模塊化泵頭適配：兼容YZ15/YZ15T、YT25等主流泵頭，支持單/雙通道自由切換，覆蓋0.005~1750ml/min超寬流量段。
- 緊湊可靠設計：IP31防護等級，體積小巧（261×150×237mm），重量?jī)H4.3kg，散熱優良，適合臺面安裝與移動部署。

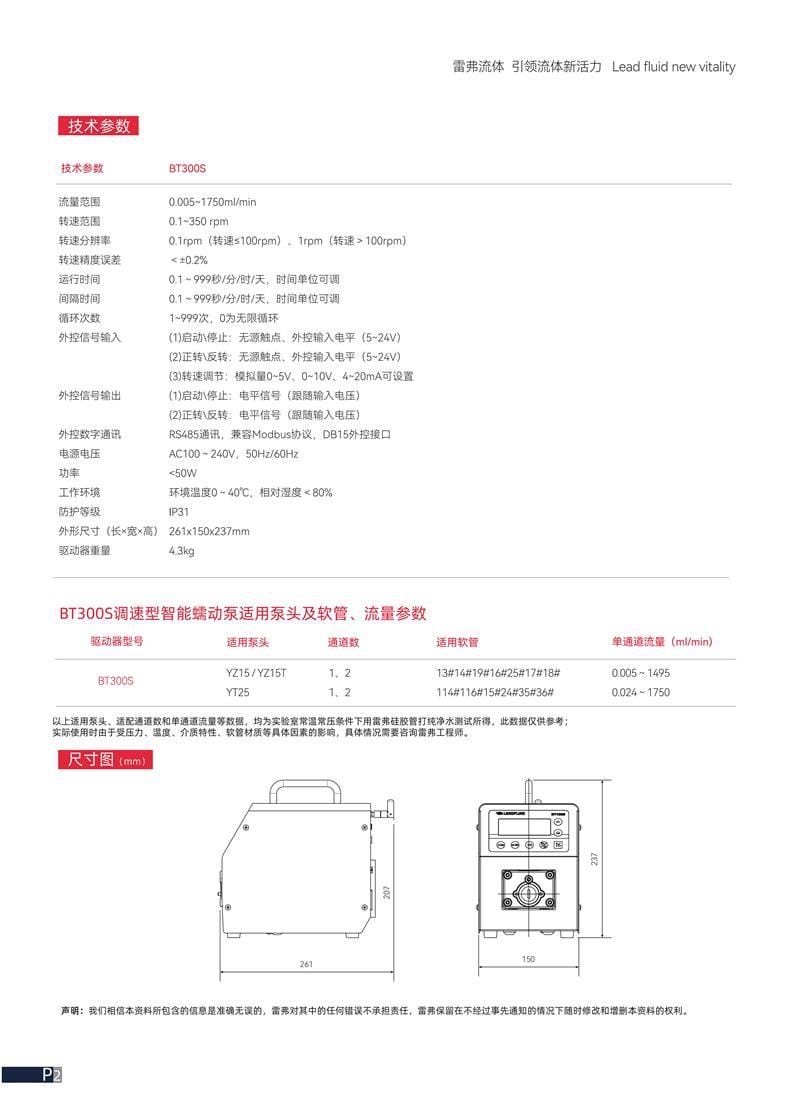

技術參數
| 參數項 |
規格指標 |
| 流量范圍 |
0.005 ~ 1750 ml/min |
| 轉速范圍 |
0.1 ~ 350 rpm |
| 轉速分辨率 |
≤100rpm時為0.1rpm；＞100rpm時為1rpm |
| 轉速精度誤差 |
＜±0.2% |
| 運行/間隔時間 |
0.1 ~ 999秒/分/時/天（單位可調） |
| 循環次數 |
1 ~ 999次（0表示無限循環） |
| 外控信號輸入 |
啟停/正反轉：無源觸點或5~24V電平；調速：0~5V/0~10V/4~20mA（可設置） |
| 外控信號輸出 |
啟停/正反轉：電平信號（跟隨輸入電壓） |
| 數字通訊 |
RS485接口，兼容Modbus協議，DB15外控端子 |
| 電源規格 |
AC 100~240V，50Hz/60Hz |
| 額定功率 |
＜50W |
| 工作環境 |
溫度0~40℃，相對濕度＜80%（無凝露） |
| 防護等級 |
IP31 |
| 外形尺寸 |
261 × 150 × 237 mm（長×寬×高） |
| 驅動器重量 |
4.3 kg |
適用泵頭與軟管流量配置
| 驅動器型號 |
適用泵頭 |
通道數 |
適用軟管型號 |
單通道流量范圍 (ml/min) |
| BT300S |
YZ15 / YZ15T |
1、2 |
13#、14#、19#、16#、25#、17#、18# |
0.005 ~ 1495 |
| BT300S |
YT25 |
1、2 |
114#、116#、15#、24#、35#、36# |
0.024 ~ 1750 |
注：以上流量數據基于實驗室常溫常壓條件下，使用雷弗原裝硅膠管輸送純凈水測試得出，僅供參考。
應用行業
- 生物制藥與實驗室：細胞培養液添加、試劑定量分裝、色譜儀進樣、發酵罐補料與無菌灌裝。
- 化工與環保水處理：精確加藥、絮凝劑/酸堿投加、腐蝕性或高粘度介質安全傳輸。
- 食品與飲料加工：香精香料定量添加、調味品分配、CIP清洗液循環。
- 自動化裝備集成：配套機器人末端流體控制、智能產線定量注液、半導體清洗設備供液。
安裝條件
- 環境要求：安裝于室內干燥、通風良好處，環境溫度嚴格控制在0~40℃，相對濕度＜80%，避免陽光直射、強電磁干擾及腐蝕性氣體。
- 電源與接地：需配備AC 100~240V/50-60Hz穩定電源，建議獨立回路供電；設備外殼必須可靠接地，以保障通訊穩定與操作安全。
- 空間與承重：設備四周預留≥10cm散熱與維護空間；安裝臺面需平整堅固，承重能力≥10kg，遠離高頻振動源。
- 管路布局：軟管走向應保持平順，避免銳角折彎或過度拉伸；進出口管路需使用管夾固定，防止運行時管路抖動或脫落。
注意事項
- 工況流量校準：實際輸出流量受系統背壓、介質粘度/溫度、軟管材質及老化程度影響顯著。正式投用前務必在實際工況下進行流量標定，必要時聯系雷弗技術工程師獲取選型支持。
- 軟管定期維護：蠕動泵軟管為周期性易損件，需建立檢查臺賬，發現磨損、硬化、溶脹或變形應立即更換，以防泄漏或精度衰減。
- 嚴禁干轉與堵轉：禁止在無液體或出口閥門完全關閉狀態下長時間運行，以免滾輪過度擠壓導致軟管破裂或電機過載。
- 介質兼容性驗證：輸送特殊化學試劑前，必須確認介質與所選軟管材質的化學兼容性，避免發生溶解、滲透或交叉污染。
- 外控接線規范：進行RS485、模擬量或電平信號接線時，請嚴格參照端子定義圖操作；接線前務必?cái)嚯?，避免短路或信?hào)串?dāng)_。
- 清潔與防護：IP31防護等級僅防大于1mm固體異物及防垂直滴水，不適用于潮濕、多塵或戶外環境。清潔外殼請使用微濕軟布，嚴禁使用有機溶劑或直接潑水沖洗。
