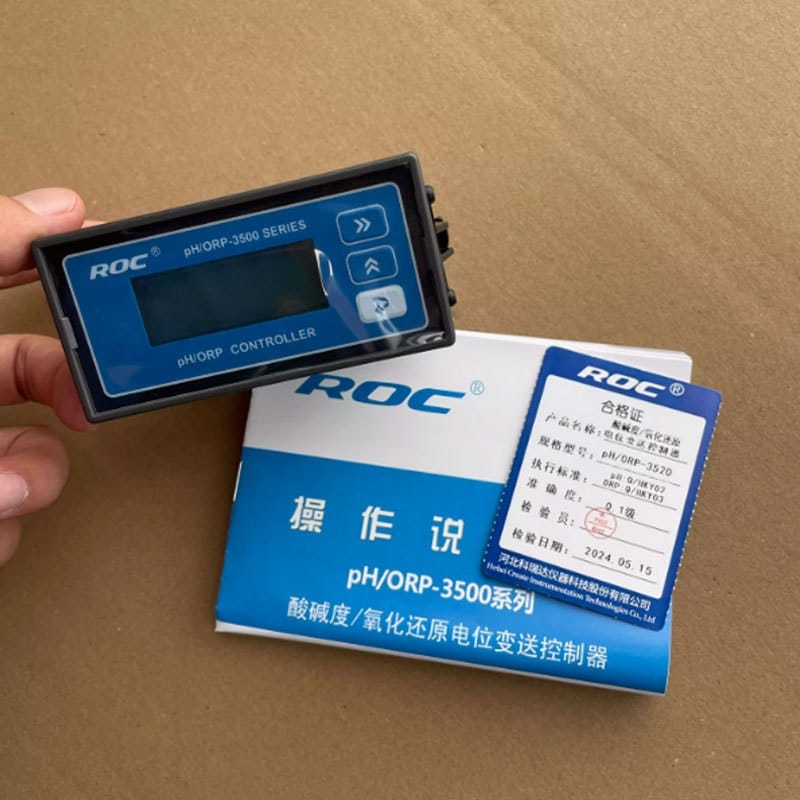

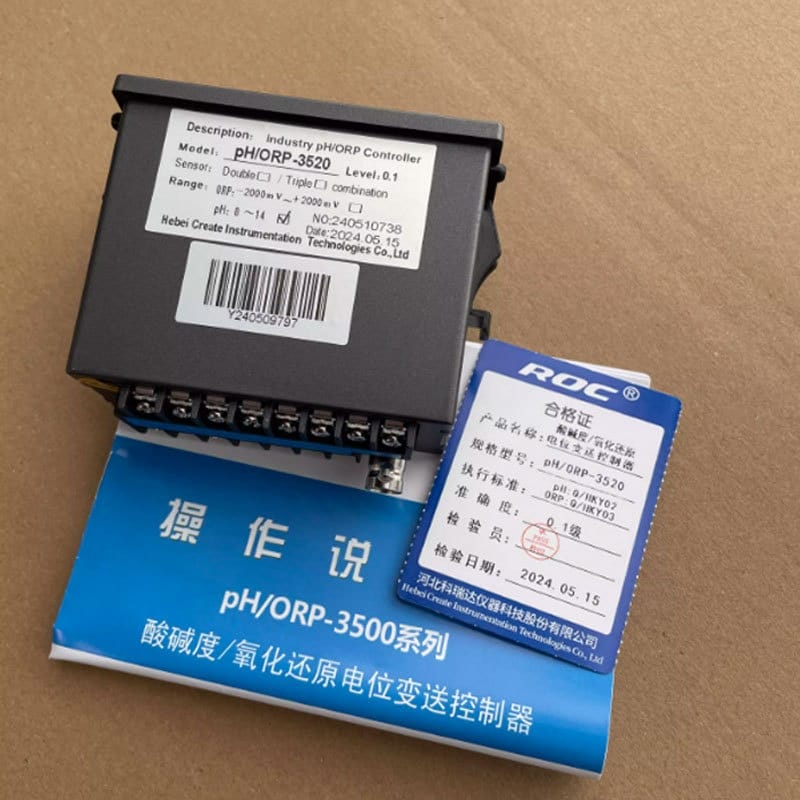

科瑞達 pH/ORP-3520 在線酸堿度計 & 氧化還原變送控制分析儀

核心特點

高性價比一體化pH/ORP在線分析與控制儀表；
支持六種全球化pH緩沖液（9.18、6.86、4.01、10.00、7.00、4.00），標定靈活精準；
外置永久性NTC10K溫度傳感器，實現高穩定性溫度補償，兩復合電極設計等效三復合性能；
白色背光液晶屏 + 頂置多狀態提示符號，人機交互直觀、參數設置簡潔高效；
隔離型(4–20)mA模擬輸出，兼容儀表模式（直讀顯示）與變送模式（信號遠傳）雙工作方式；
雙獨立繼電器輸出，支持高低限報警/控制及可調延遲功能，滿足過程閉環控制需求；
優化電磁兼容（EMC）設計，抗工業現場強干擾能力強；
寬適配供電：AC 220V / AC 110V / DC 24V三版本可選，輸入無極性，接線容錯率高；
緊湊型結構（48×96×80 mm），盤裝式快速夾固安裝，節省空間且便于維護；
已通過歐盟CE安全認證，符合國際電氣安全與電磁兼容標準。

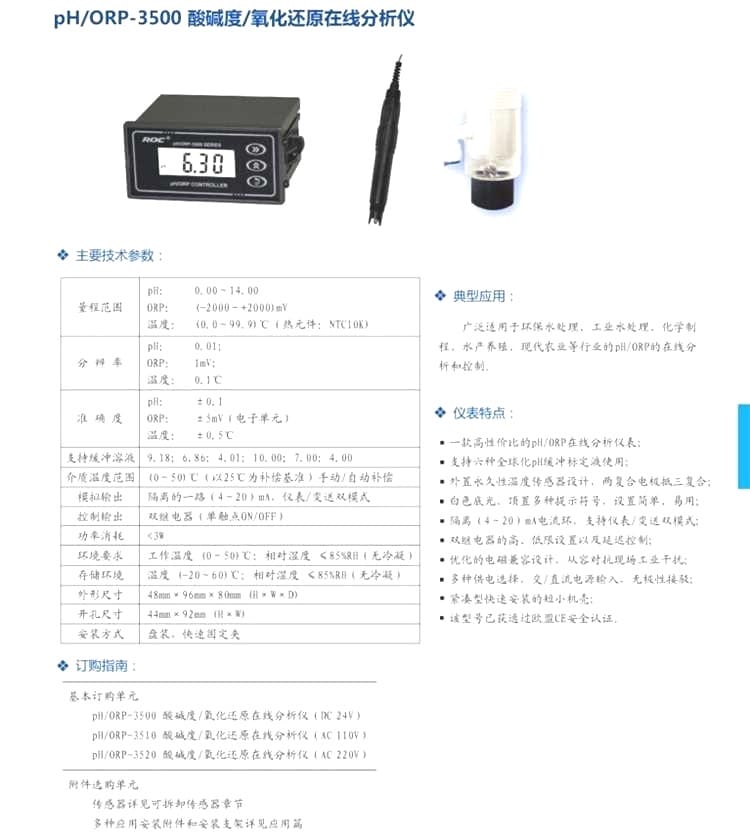

技術參數

項目	參數
量程范圍	pH：0.00～14.00；ORP：?2000～+2000 mV；溫度：0.0～99.9 ℃（NTC10K熱敏電阻）
分辨率	pH：0.01；ORP：1 mV；溫度：0.1 ℃
準確度	pH：±0.1；ORP：±5 mV（電子單元）；溫度：±0.5 ℃
溫度補償	手動/自動補償，基準溫度25 ℃，適用介質溫度范圍0～50 ℃
模擬輸出	1路隔離(4–20) mA，支持儀表/變送雙模式切換
控制輸出	2組繼電器（單觸點ON/OFF），可設高/低限及延遲時間
功耗	＜3 W
環境適應性	工作溫度：0～50 ℃；相對濕度：＜85% RH（無冷凝）；存儲溫濕度：?20～60 ℃ / ＜85% RH（無冷凝）
結構尺寸	外形尺寸：48 mm（H）× 96 mm（W）× 80 mm（D）；開孔尺寸：44 mm（H）× 92 mm（W）
安裝方式	標準盤裝，配備快速固定夾，免工具便捷安裝

應用行業

廣泛應用于環保水處理（如污水處理廠進出水監測）、工業水處理（循環冷卻水、鍋爐補給水）、化學制程（反應pH/ORP調控）、水產養殖（水質實時監控）、現代農業（無土栽培營養液管理）等對酸堿度與氧化還原電位有連續監測與自動控制需求的領域。

安裝條件

安裝位置：須置于通風良好、無陽光直射、無強烈振動及腐蝕性氣體的室內盤柜中；
環境溫濕度：確保工作環境溫度維持在0～50 ℃、相對濕度＜85% RH且無冷凝水；
供電要求：pH/ORP-3520標配AC 220V供電，需配置接地良好的穩定電源，建議加裝浪涌保護器；

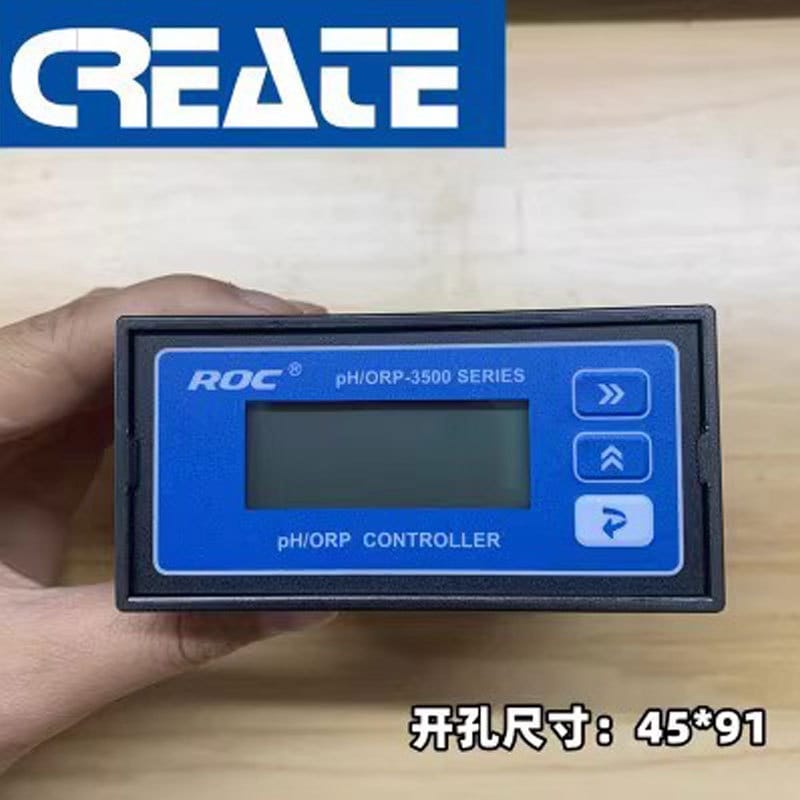

機械安裝：采用標準44×92 mm開孔，利用附帶快速夾緊機構牢固固定于控制盤面，確保儀表垂直安裝以保障顯示與操作便利性；
信號布線：(4–20) mA輸出線與繼電器控制線應遠離動力電纜敷設，推薦使用屏蔽雙絞線并單端接地，避免信號干擾；

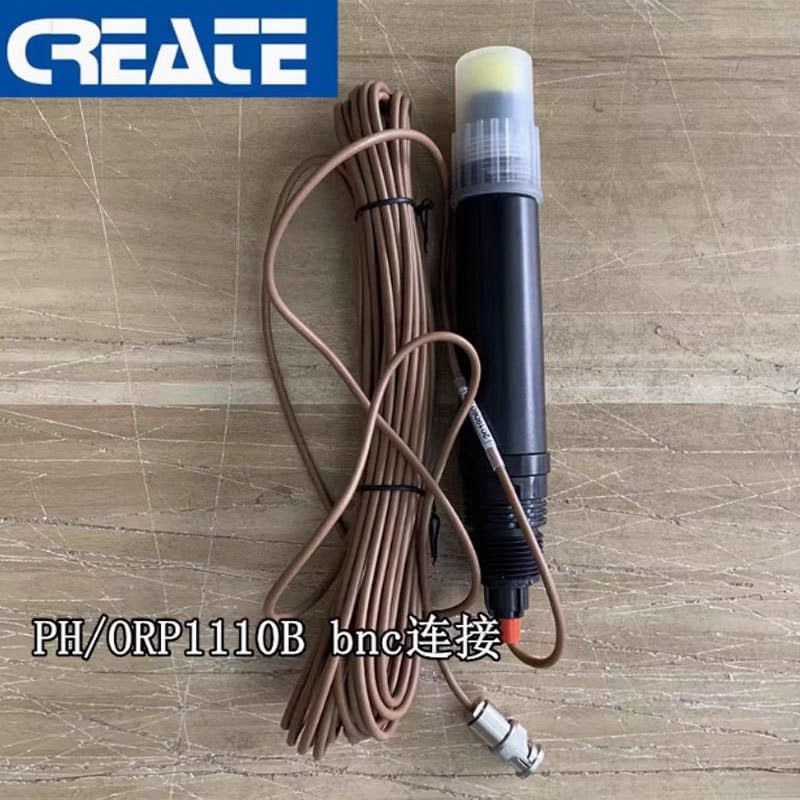

傳感器連接：需配套科瑞達pH/ORP復合電極及外置NTC10K溫度探頭，電極電纜應避免與高壓線平行長距離敷設。

注意事項

首次使用或長期停用后，須使用標準緩沖液（推薦4.01、6.86、9.18）進行兩點或三點校準，并確認溫度補償功能啟用；
ORP測量前應確保電極表面清潔、無油污或沉淀物覆蓋，必要時用稀鹽酸（≤0.1 mol/L）浸泡清洗；
溫度傳感器必須與被測介質同溫接觸，禁止懸空或貼附于管道外壁；
繼電器負載能力為阻性≤5 A / 250 VAC，若驅動感性負載（如電磁閥、接觸器），須加裝續流二極管或RC吸收回路；
嚴禁在通電狀態下插拔電極接口或修改開孔尺寸，防止短路或機械損傷；
定期檢查密封圈與外殼結合處是否老化、滲水，IP等級非浸沒式設計，不可用于戶外露天或浸水工況；
CE標志僅針對整機安全與EMC性能，不涵蓋傳感器及外部附件，系統級應用需另行評估整體合規性。
