上泰（SUNTEX）PC-320A 標準型 pH/ORP 控制器
核心特點
- 144×144 mm 標準盤裝尺寸，符合工業儀表通用安裝規范；

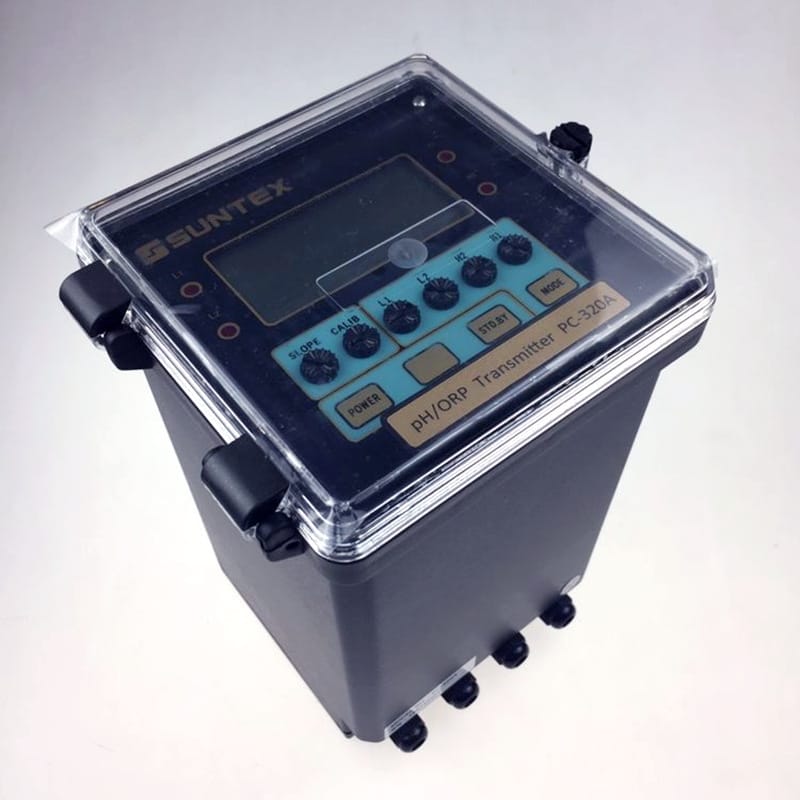

- 一體成型防水、防酸氣外殼 + 透明前蓋設計，適應惡劣工業環境；

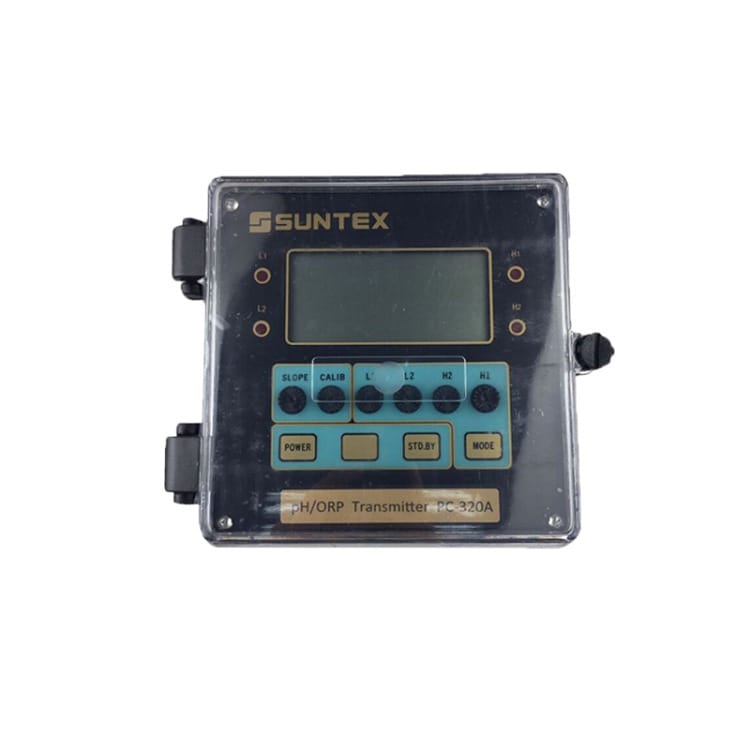

- 大型 0.8 英寸 LCD 液晶顯示屏，支持 pH/ORP 實時值與 Hi/Hi/Lo/Lo 四點設定值同屏切換顯示；
- 四組獨立 LED 燈指示 Hi/Hi/Lo/Lo 繼電器動作狀態，直觀反饋控制邏輯；
- 四點獨立 ON/OFF 繼電器輸出（240 VAC / 2 A），支持靈活閾值控制策略；
- 支持手動校正及手動/自動雙模式溫度補償（NTC30K 自動補償或固定阻值電阻手動補償），操作簡潔可靠。

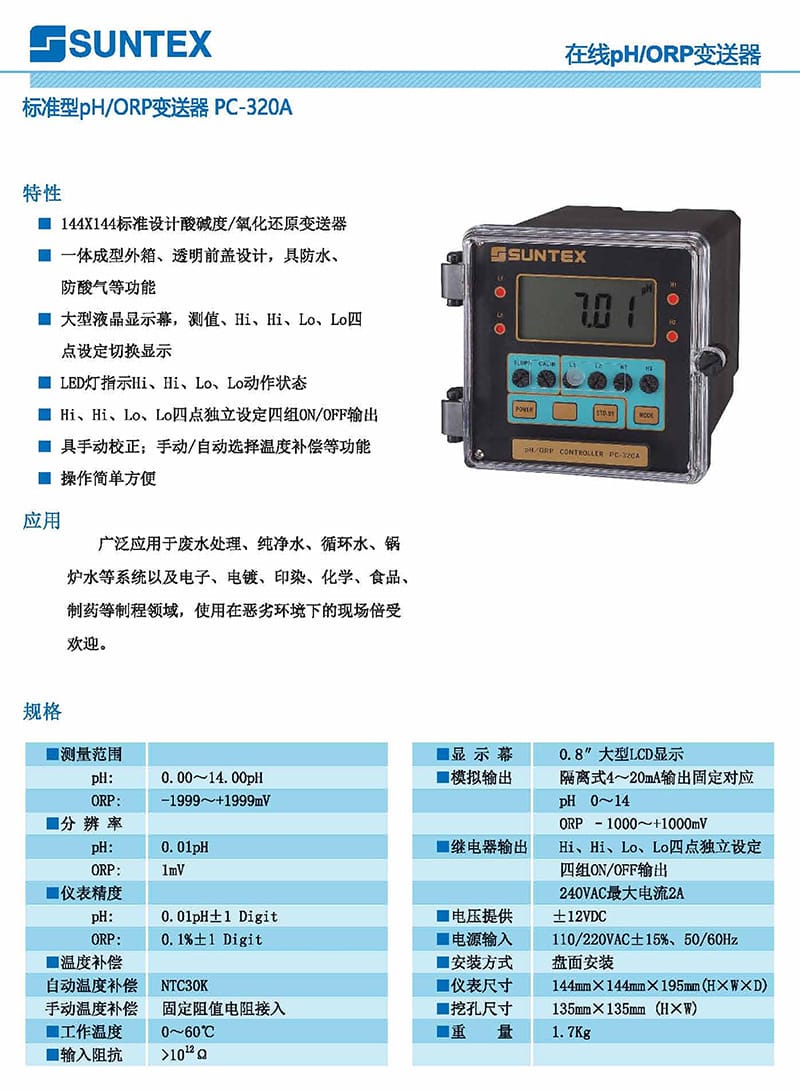

技術參數
| 項目 |
參數 |
| 測量范圍 |
pH：0.00～14.00；ORP：?1999～+1999 mV |
| 分辨率 |
pH：0.01 pH；ORP：1 mV |
| 精度 |
pH：±0.01 pH ±1 digit；ORP：±0.1% ±1 digit |
| 溫度補償 |
自動（NTC30K）或手動（外接固定阻值電阻） |
| 工作溫度 |
0～60 ℃ |
| 輸入阻抗 |
＞1012 Ω |
| 顯示屏幕 |
0.8" 大型 LCD，背光可選 |
| 模擬輸出 |
隔離式 4～20 mA（固定對應：pH 0～14 或 ORP ?1000～+1000 mV） |
| 繼電器輸出 |
4 路獨立 ON/OFF，240 VAC / 2 A |
| 供電電源 |
110/220 VAC ±15%，50/60 Hz；內部提供 ±12 VDC 供傳感器使用 |
| 安裝方式 |
盤面安裝 |
| 外形尺寸 |

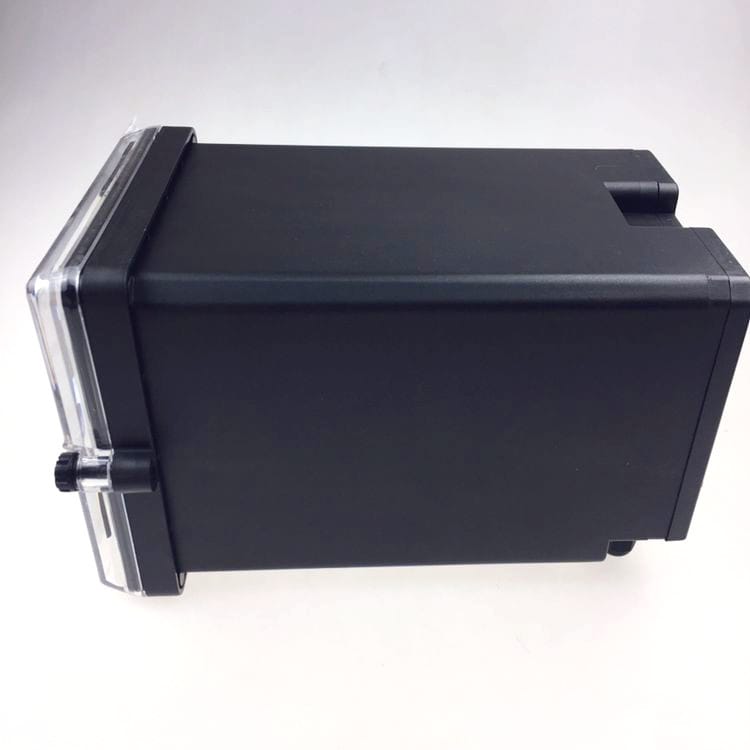

144 mm（H）×144 mm（W）×195 mm（D） |
| 開孔尺寸 |
135 mm（H）×135 mm（W） |
| 整機重量 |
1.7 kg |
應用行業
廣泛適用于廢水處理、純凈水制備、循環冷卻水、鍋爐給水、電子超純水、電鍍槽液、印染助劑、精細化工、食品加工、制藥工藝等對水質 pH/ORP 進行連續監測與過程控制的工業場景，尤其適合高濕、腐蝕性氣體（如酸霧）及震動頻繁的現場環境。
安裝條件
- 安裝方式：標準盤裝式，需在控制柜面板開 135×135 mm 方形孔；
- 環境要求：工作溫度 0～60 ℃，避免陽光直射、冷凝水積聚及強電磁干擾源；
- 防護適配：須配合上泰專用電極（如沉入式、管路式、側插式等）及匹配信號纜線（低噪聲屏蔽線）；

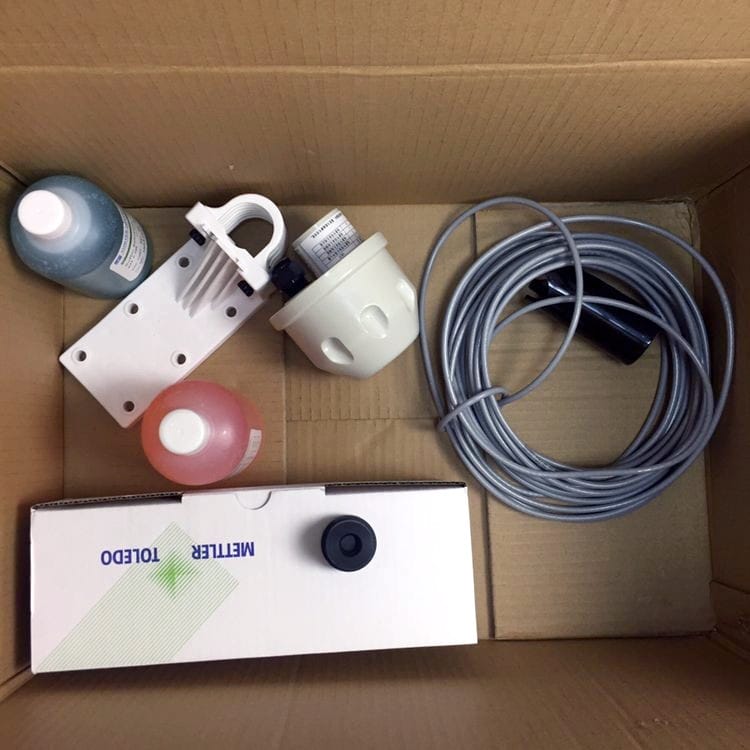

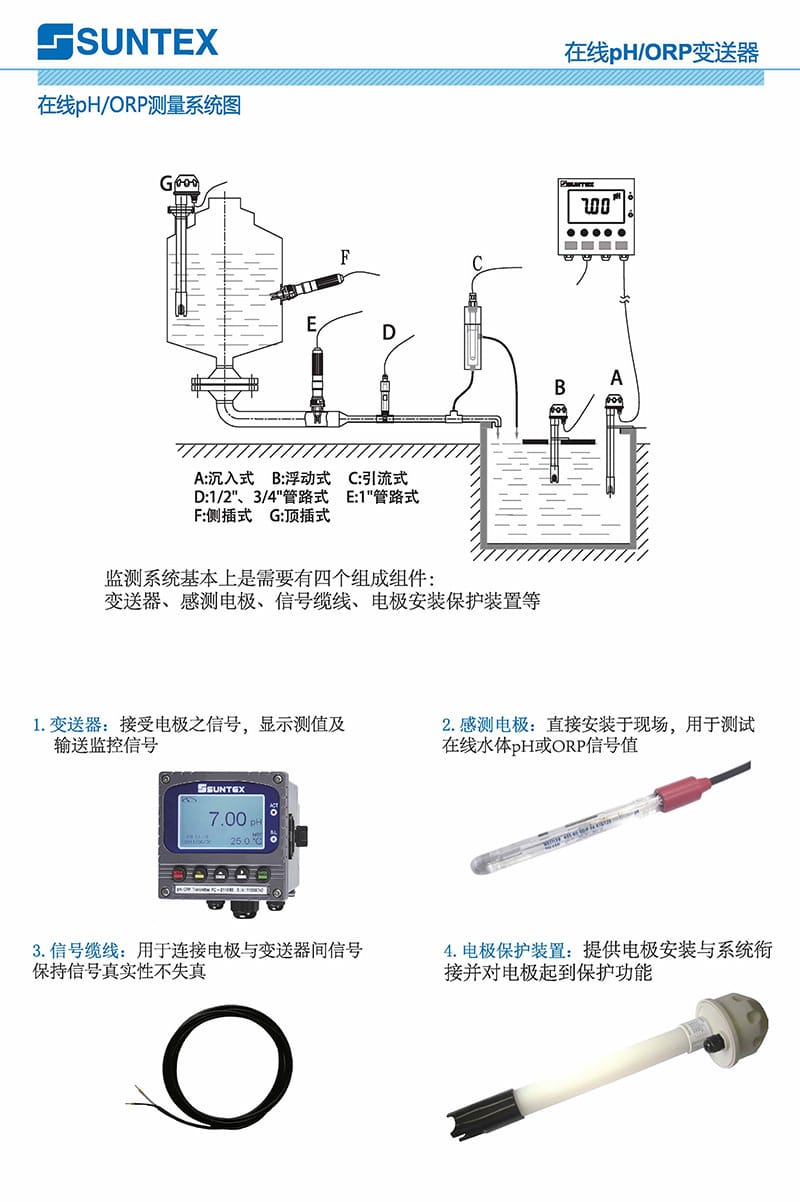

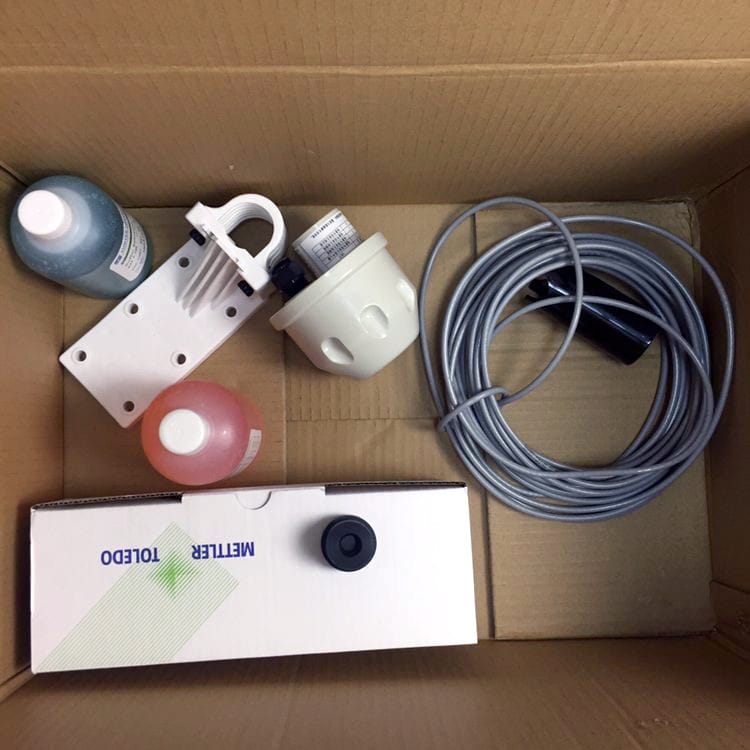

- 系統組成：完整在線監測系統需包含四大組件——變送器（PC-320A）、pH/ORP 感測電極、專用屏蔽信號纜線、電極安裝保護裝置（如流通池、護套、法蘭支架等）；
- 電氣安全：電源輸入需經獨立斷路器保護，模擬與繼電器輸出建議隔離布線，接地電阻 ≤4 Ω。
注意事項
- 校正前務必確認電極已活化并清洗干凈，避免殘留物影響斜率（SLOPE）與零點（OFFSET）準確性；
- 自動溫度補償僅在接入 NTC30K 溫度探頭時生效，手動補償需按說明書接入指定阻值電阻；
- 繼電器輸出為無源干接點，驅動外部設備（如加藥泵、報警燈）時需注意負載功率與電壓等級匹配；
- 長期停用前應將電極浸泡于 3 mol/L KCl 保存液中，禁止干放或接觸有機溶劑；
- LCD 顯示屏不支持高溫高壓滅菌或酒精棉片反復擦拭，清潔請用軟布蘸中性清潔劑輕拭；
- 儀表內部無用戶可維修部件，非專業人員請勿拆機，故障請聯絡上泰授權服務商。
