科瑞達 pH/Eh-3500 酸堿度/氧化還原電位在線分析儀（型號：pHS-2231）

核心特點

專業級水分析專用在線pH/ORP雙參數智能變送控制器，專為工業水質連續監測設計；
支持pH（0～14）與Eh（±2000 mV）雙通道高精度同步測量；
儀表精度等級達0.1級（部分配置支持0.05級），滿足嚴苛計量與過程控制需求；
內置RS485數字通信接口（Modbus RTU協議），支持遠程監控與系統集成；
提供(4–20) mA標準模擬輸出及繼電器上/下限+區間三段式控制觸點，適配PLC/DCS系統；
采用模塊化設計，兼容科瑞達系列兩復合（pHS-2231）與三復合（EhS-2231）智能電極，安裝維護便捷；
具備儀表內部饋電功能（T+/T?端子支持電極供電），簡化現場布線。

項目	參數
測量范圍	pH：0.00～14.00；Eh：?2000～+2000 mV
基本誤差	pH ≤ ±0.05 pH（0.1級）；Eh ≤ ±1 mV（0.1級）
分辨率	pH：0.01；Eh：1 mV
輸入阻抗	≥1×1012 Ω（pH輸入）
輸出信號	(4–20) mA（隔離型，負載≤600 Ω）；RS485（Modbus RTU）
控制輸出	3路繼電器觸點（上限、下限、區間），AC250 V / 3 A
供電電源	AC 220 V ±10%，50 Hz 或 DC 24 V ±10%
工作環境	溫度：0～50 ℃；濕度：≤90% RH（無冷凝）
防護等級	IP65（儀表本體）
執行標準	pH：Q/HKY02；Eh：Q/HKY03

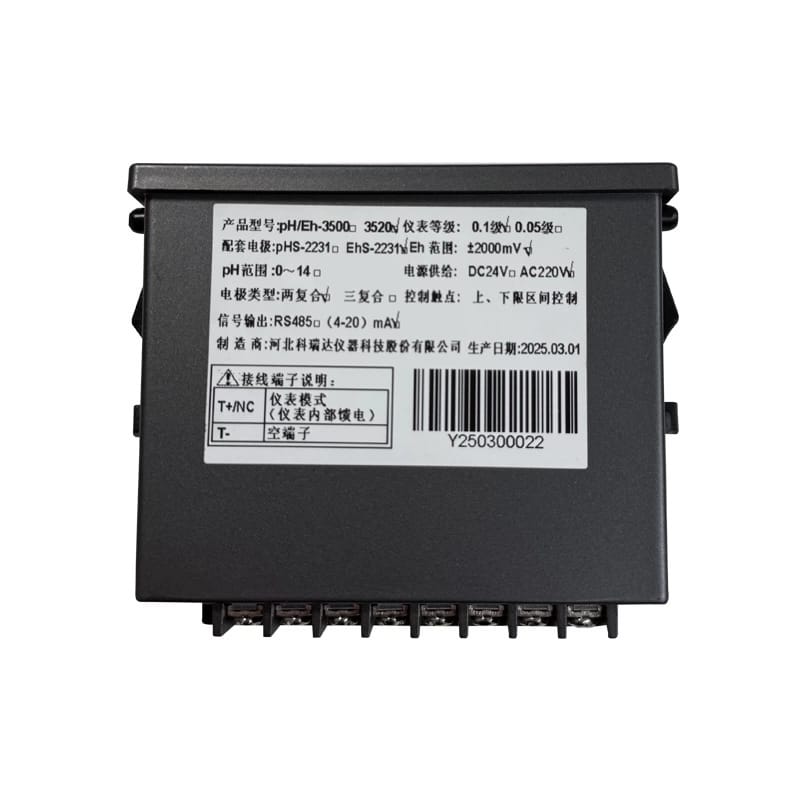

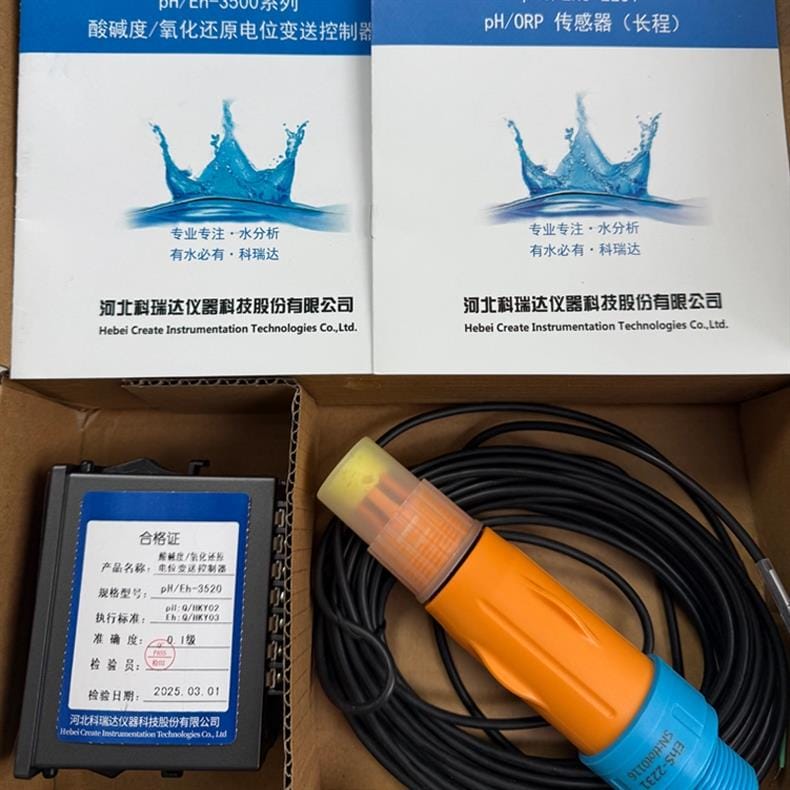

認證與資質	符合國家計量器具型式批準要求，出廠檢定合格（檢定日期：2025.03.01）

安裝方式：壁掛式或?qū)к壈惭b（標配DIN導軌卡扣）；
環境要求：避免陽光直射、強電磁干擾源（如變頻器、大功率電機）及腐蝕性氣體；

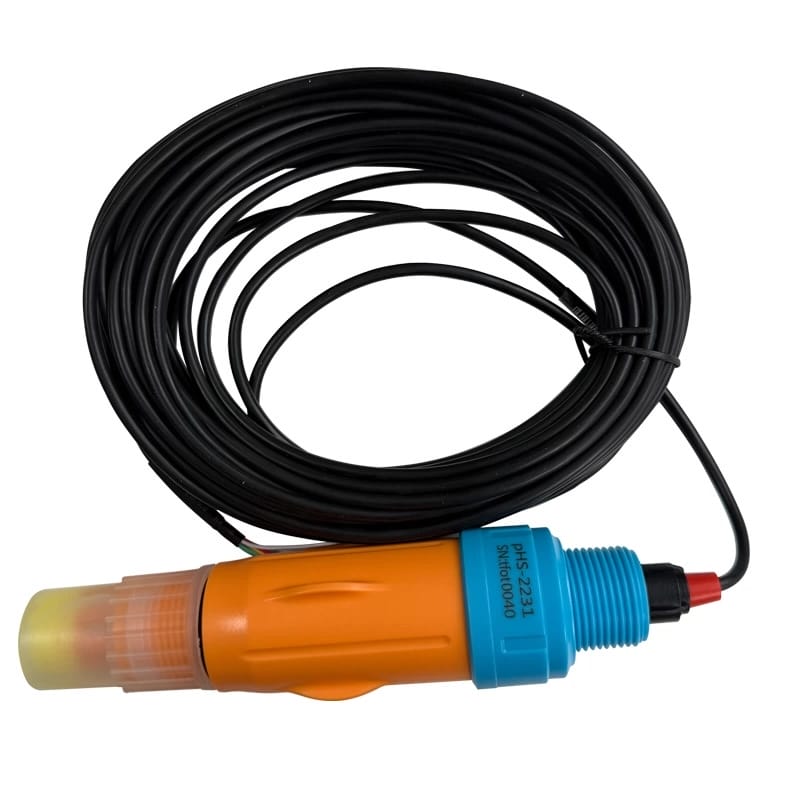

電極安裝：需配套使用pHS-2231（pH復合電極）或EhS-2231（ORP復合電極），建議采用流通式或浸入式安裝，確保介質流速穩定（0.1～1.5 m/s）、無氣泡夾帶；

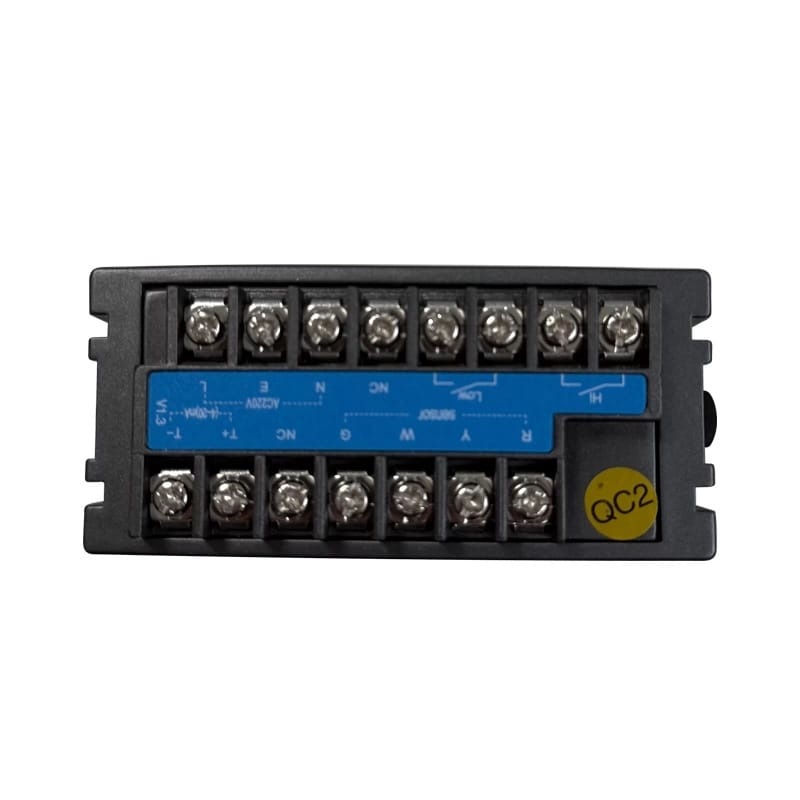

接線規范：T+/T?端子用于儀表模式下的電極饋電（默認啟用），Y端子為繼電器公共端；所有信號線須采用屏蔽雙絞線，屏蔽層單點接地；
電源隔離：AC220 V與DC24 V供電版本不可混用，現場需確保接地電阻＜4 Ω。

首次使用前須對電極進行充分活化（pH電極浸泡于3 mol/L KCl溶液≥2 h，ORP電極浸泡于飽和KCl溶液≥1 h）；
定期（建議7～15天）執行兩點標定（pH：4.01 & 7.00或6.86 & 9.18；Eh：用標準Quinhydrone或Zn/ZnSO?溶液驗證）；
嚴禁在無介質狀態下長時間通電測量，防止電極干涸失效；
Eh測量易受參比電極液接界電位漂移影響，應確保鹽橋電解液充足（KCl填充液每月檢查補充）；
RS485通信地址與波特率（默認9600, N, 8, 1）需與上位系統嚴格一致，終端電阻（120 Ω）僅在總線末端啟用；
產品合格證編號“tfot0040”及生產批號“Y250300022”為溯源唯一標識，維保服務請?zhí)峁┩暾幪?hào)。
