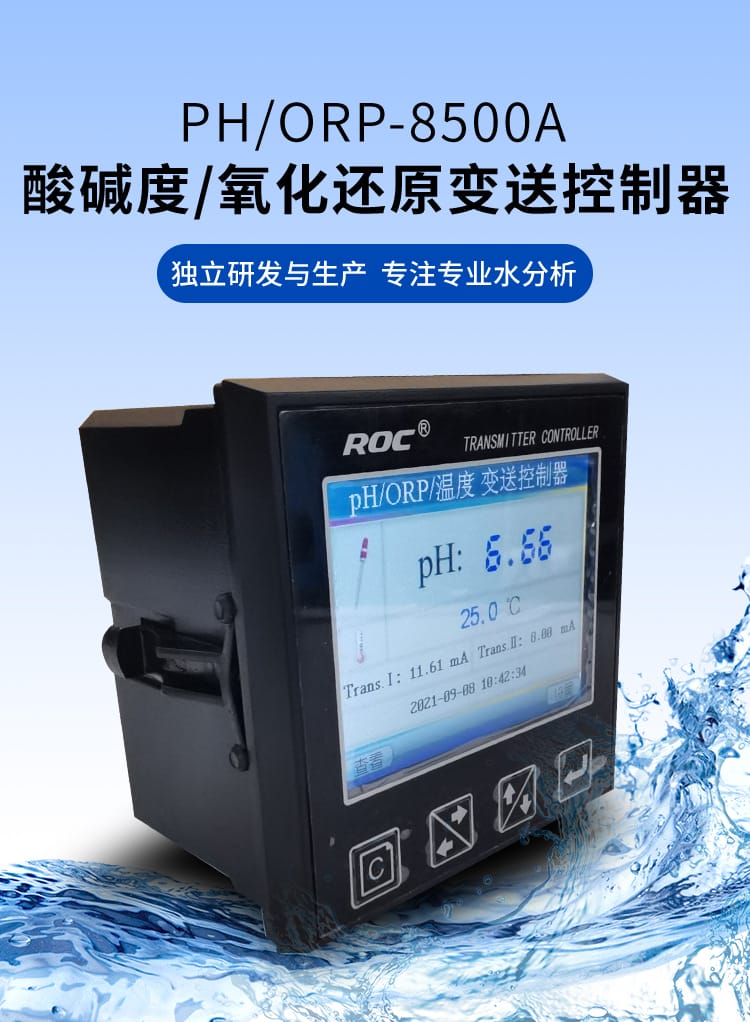

科瑞達 PH/ORP-8500A 酸堿度/氧化還原電位變送控制器（工業在線測 pH/ORP 儀）

核心特點

國產自主研發：河北科瑞達儀器科技股份有限公司獨立研發與生產，專注水分析領域?qū)I(yè)化、高可靠性設計；

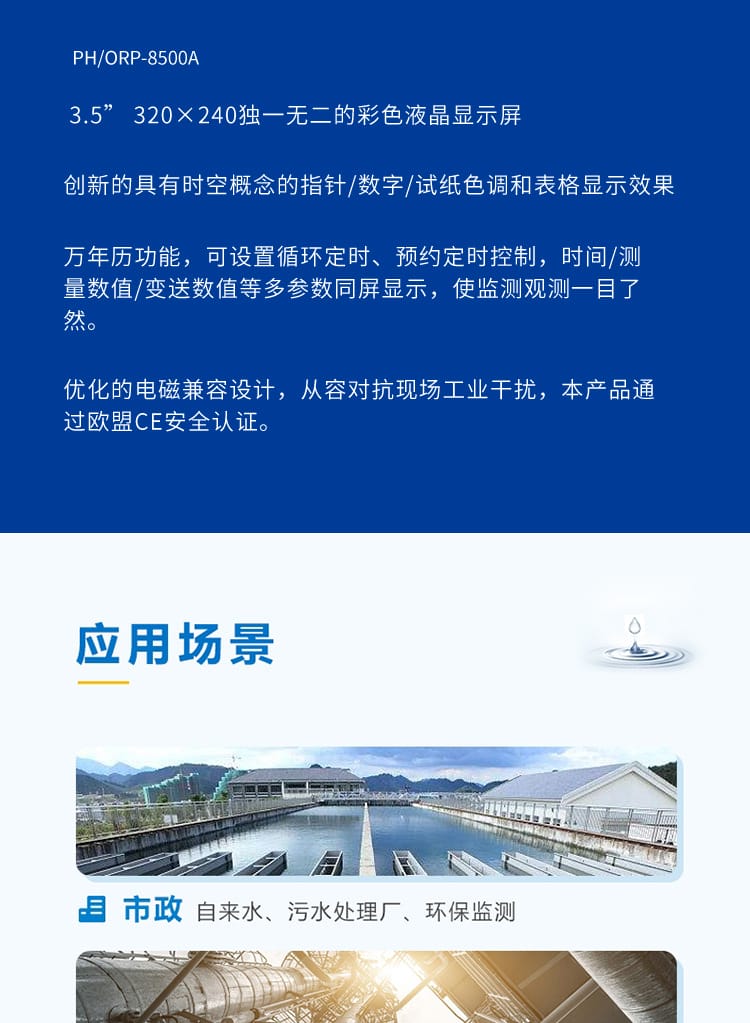

智能高清顯示：3.5英寸320×240彩色液晶屏，支持指針/數字/試紙色調+表格多維可視化顯示，融合萬年歷與時空概念界面；
全參數同屏監測：實時同步顯示pH/ORP值、溫度、變送電流（I1/I2）、日期時間、定時狀態等，觀測一目了然；

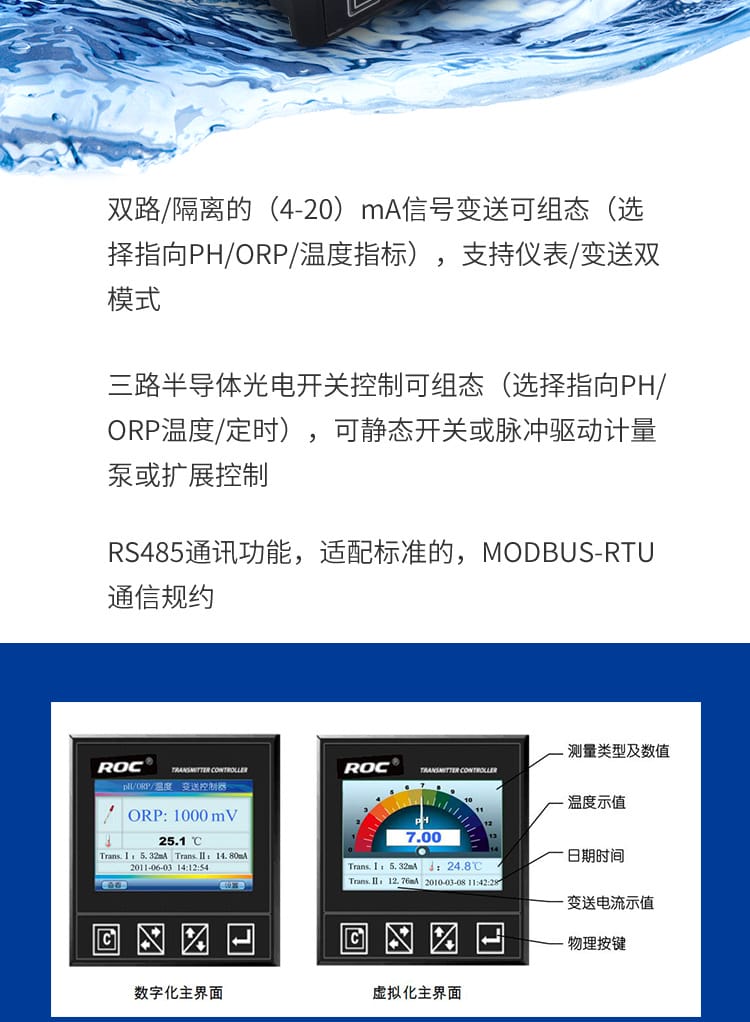

雙模靈活配置：支持“儀表模式”（內置供電，直連傳感器）與“變送模式”（外供信號，適配DCS/PLC），兩路(4–20)mA輸出完全可組態、可反向、隔離輸出；
三路智能光電開關：每路可編程指向pH、ORP、溫度或時間邏輯，支持常開/常閉/脈沖/PID調節，驅動計量泵或擴展控制；
標準工業通訊：RS485接口，兼容MODBUS-RTU協議，便于系統集成與遠程監控；
強電磁兼容性：優化EMC設計，通過歐盟CE安全認證，適應復雜工業現場干擾環境；

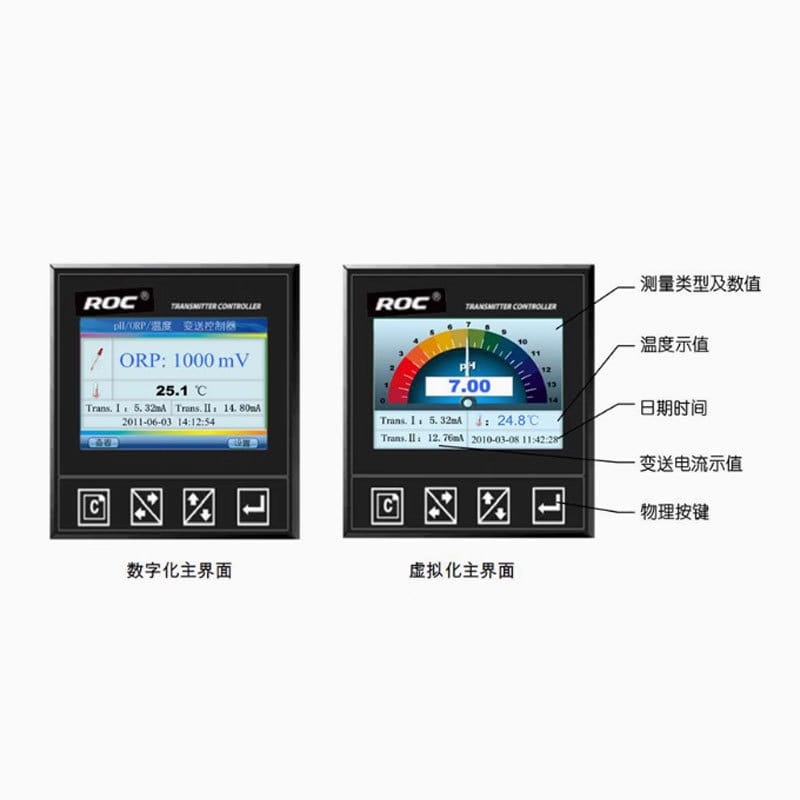

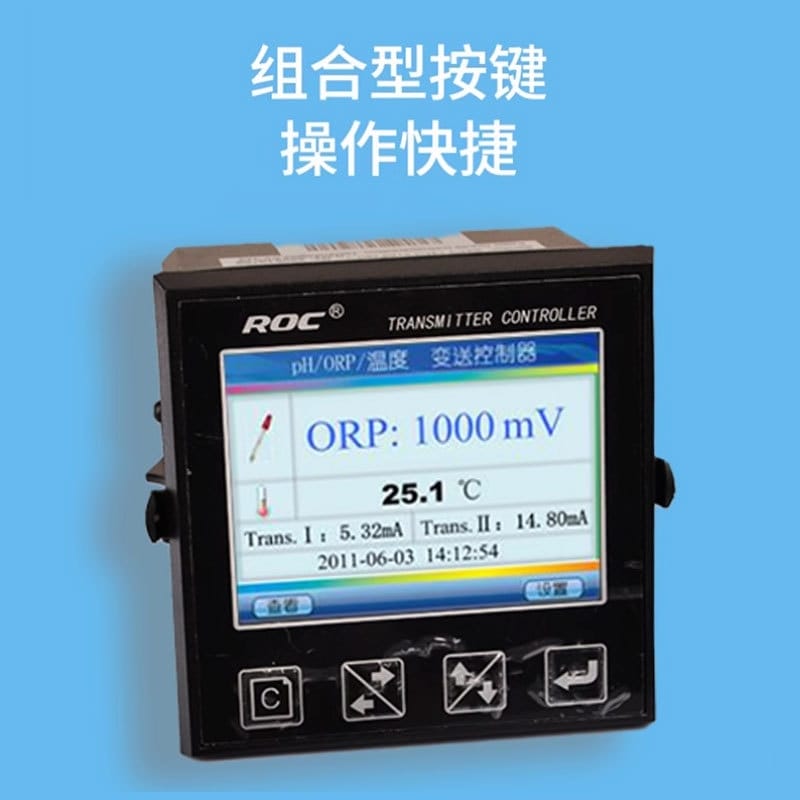

全中文操作界面：物理按鍵+數字化/虛擬化雙主界面，設置便捷，維護直觀。

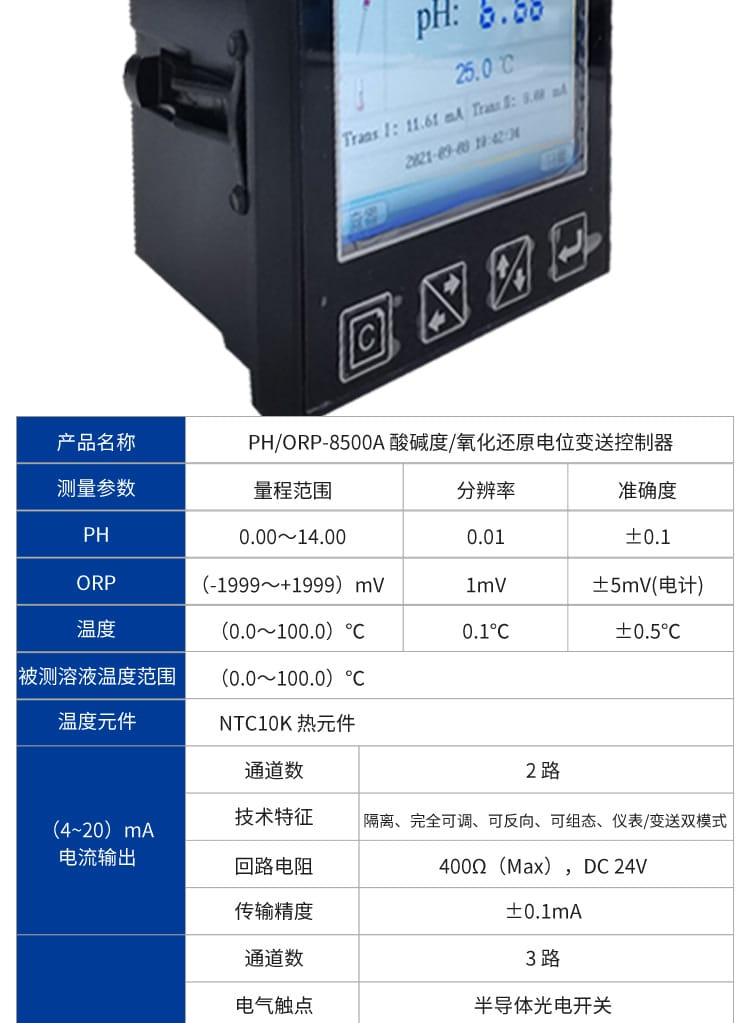

項目	參數
測量范圍	? pH：0.00～14.00 ? ORP：?1999～+1999 mV ? 溫度：0.0～100.0 ℃
分辨率	? pH：0.01 ? ORP：1 mV ? 溫度：0.1 ℃
測量精度	? pH：±0.1（含電極及溫度補償） ? ORP：±5 mV（電計精度） ? 溫度：±0.5 ℃
被測介質溫度	0.0～100.0 ℃
溫度傳感器	NTC10K熱敏電阻
電流輸出	2路隔離(4–20)mA，可分別組態為pH / ORP / 溫度輸出；回路負載≤400Ω（DC 24V），傳輸精度±0.1 mA
控制觸點	3路半導體光電開關，每路可編程；負載能力≤50 mA（AC/DC 30 V），支持靜態開關或脈沖輸出
通訊接口	RS485，標準MODBUS-RTU協議
工作電源	DC 24 V ±4 V（無極性接入）
整機功耗	＜5.5 W
工作環境	溫度：0～50 ℃；相對濕度：≤85% RH（非冷凝）
存儲環境	溫度：?20～60 ℃；相對濕度：≤85% RH（非冷凝）
防護等級	IP65（加裝后蓋后）

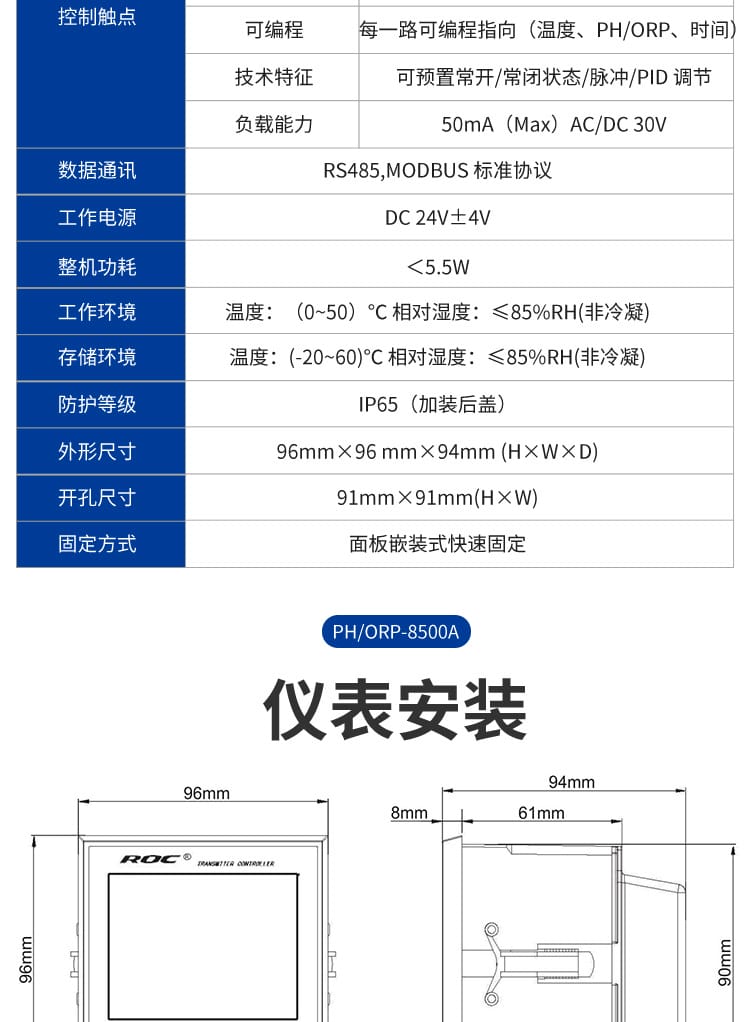

外形尺寸	96 mm（H）×96 mm（W）×94 mm（D）
開孔尺寸	91 mm（H）×91 mm（W）
安裝方式	面板嵌裝式快速固定

機械安裝：
- 面板嵌裝，開孔91×91 mm，確保儀表后蓋密封以達IP65防護；
- 避免陽光直射——紫外線長期照射將導致液晶灰度衰減，建議安裝于遮光或室內環境；

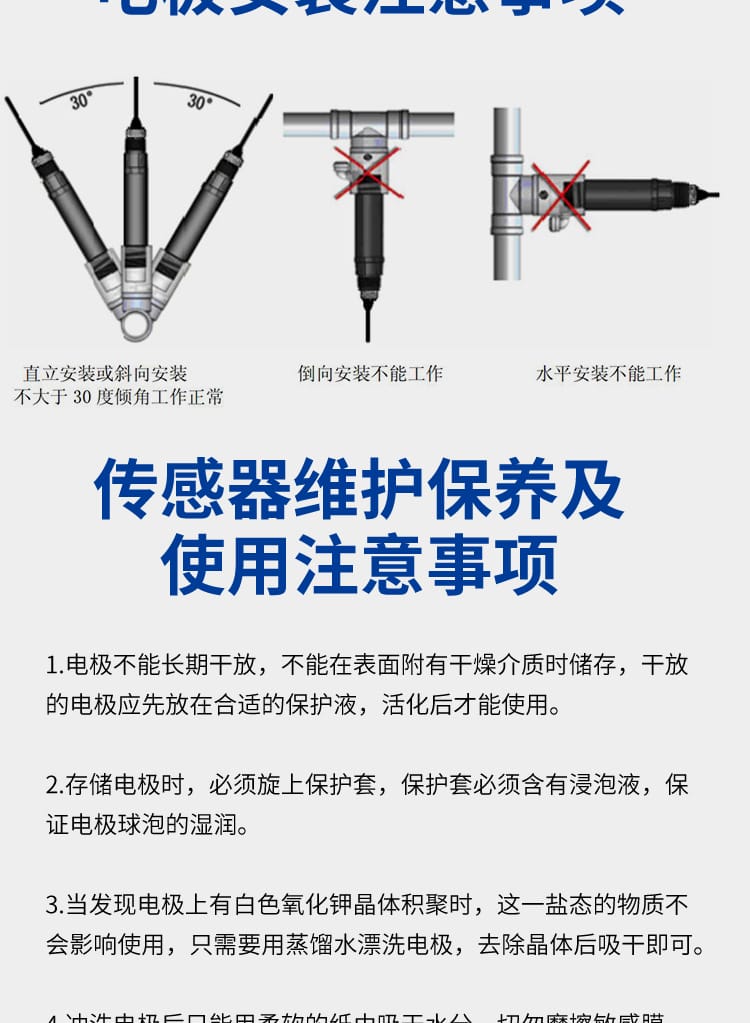

- 傾斜安裝允許角度≤30°；禁止倒置或水平安裝（無法正常工作）。

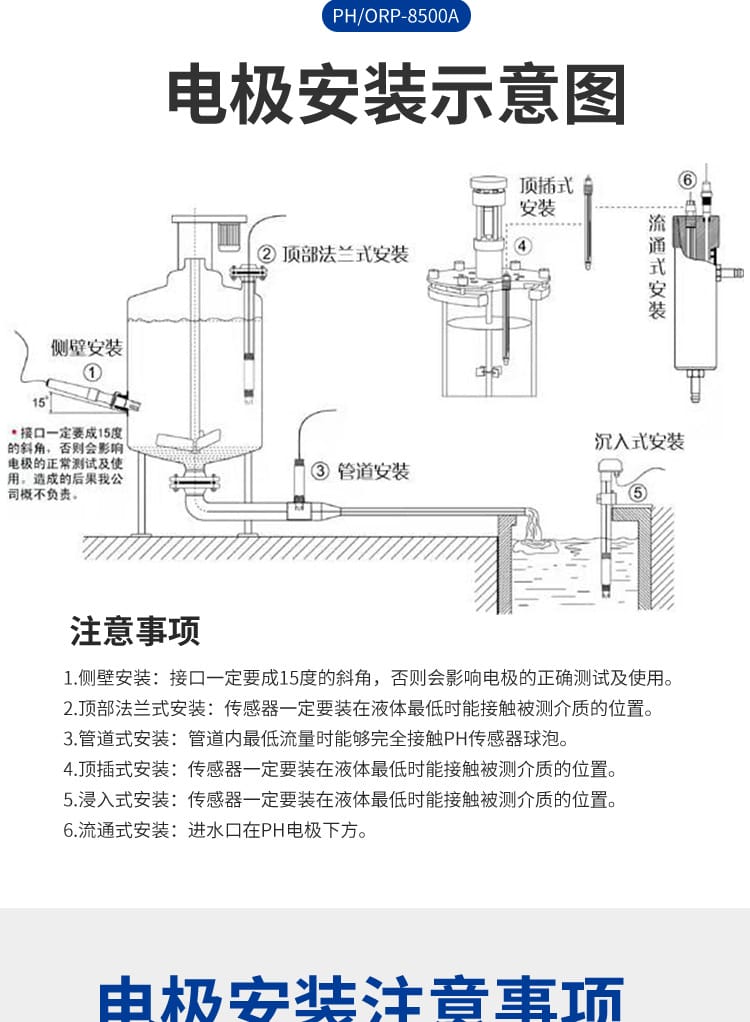

電極安裝（關鍵規范）：
- 側壁安裝：接口必須呈15°斜角，否則影響電極浸入深度與測量穩定性；
- 頂部法蘭/頂插式/浸入式安裝：傳感器安裝位置須確保液位最低時仍能完全浸沒電極球泡；
- 管道式安裝：保證最低流量下電極球泡始終接觸流動介質；
- 流通式安裝：進水口必須位于pH電極球泡下方，形成自下而上穩定流態。

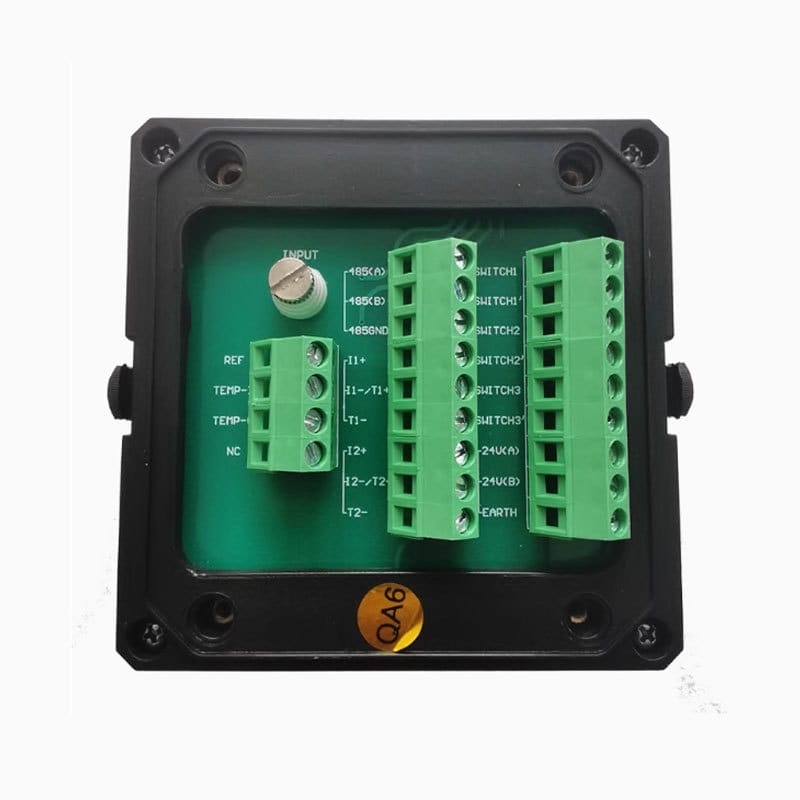

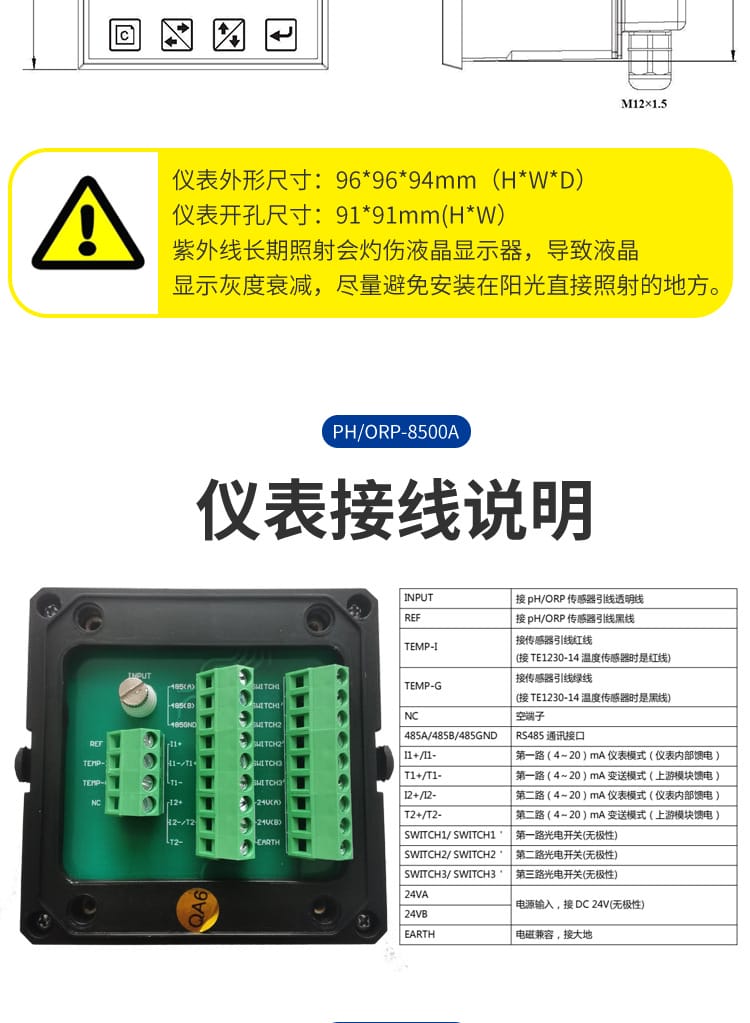

電氣接線要求：
- 電源輸入（24VA/24VB）需接DC24V無極性供電；
- EARTH端子必須可靠接地，保障EMC性能與人身安全；
- pH/ORP傳感器接線嚴格對應：INPUT（透明線）、REF（黑線）、TEMP-I（紅線）、TEMP-G（綠線）；
- RS485通信線（485A/485B/485GND）應采用雙絞屏蔽線，遠離動力電纜敷設；
- 光電開關輸出（SWITCH1~3）為無極性設計，可直接驅動計量泵等低功耗負載。

電極使用與保養：
- 禁止干放！長期閑置須旋緊保護套并注入專用儲存液（如3 mol/L KCl），使用前需充分活化；
- 若球泡表面出現白色KCl結晶，屬正常現象，僅需蒸餾水輕柔漂洗后吸干即可；
- 清潔僅限軟紙輕拭，嚴禁摩擦或使用有機溶劑；
- 電纜接頭務必保持干燥、潔凈，嚴禁非專業人員擅自剪裁、加長或改裝（高阻微弱信號易受干擾）；
- 含氫氟酸（HF）介質中嚴禁使用玻璃pH電極，應選用銻電極等耐HF專用傳感器；
校準與維護：

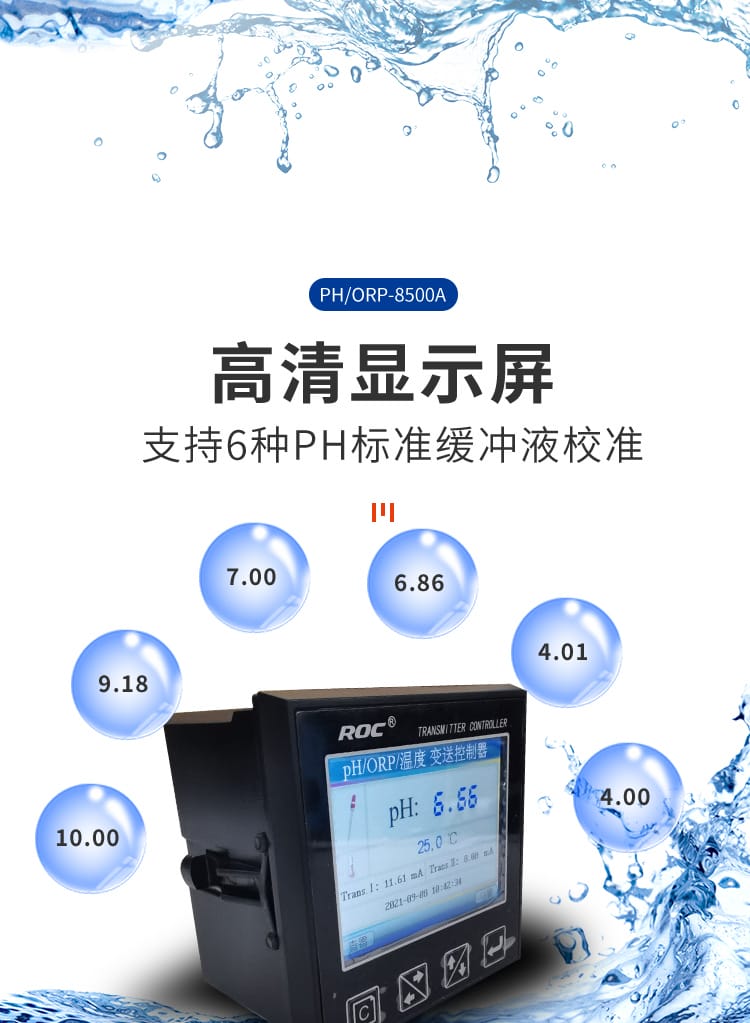

- 支持6種標準緩沖液（pH 4.01 / 6.86 / 7.00 / 9.18 / 10.00 / 12.46）多點校準，推薦定期（建議每周至每月）標定以保障精度；
安全與合規：

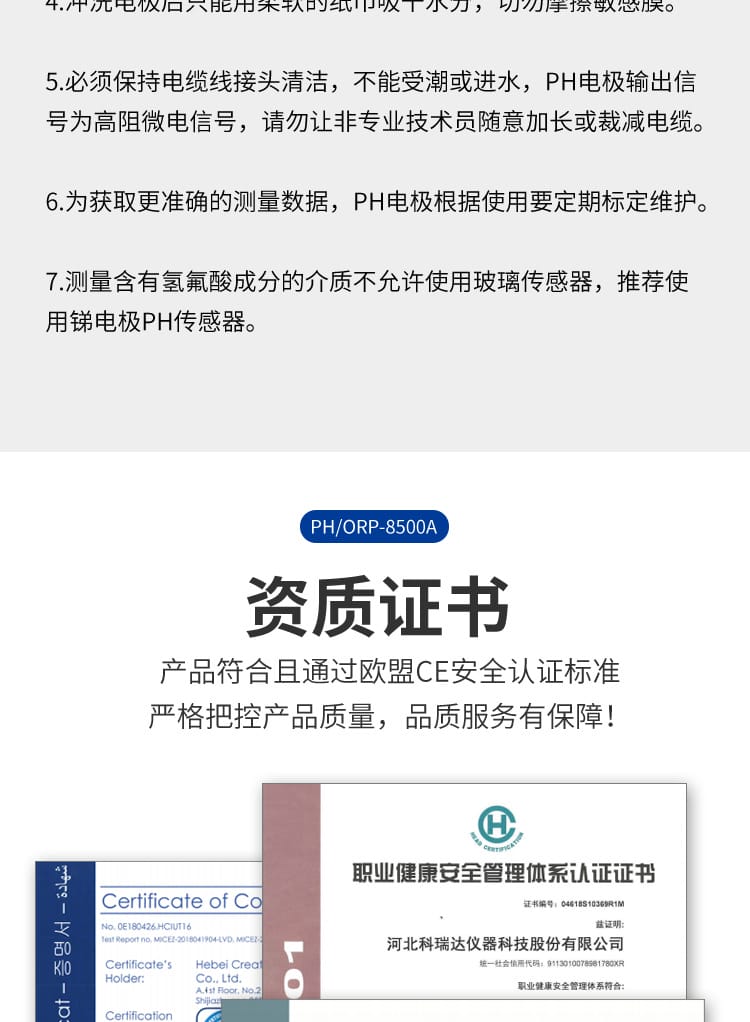

- 本產品已通過歐盟CE認證，并獲ISO 9001:2016質量管理體系、ISO 14001:2015環境管理體系、ISO 45001職業健康安全管理體系三重認證；
- 所有資質證書覆蓋范圍明確包含“水質分析儀、環保在線監測儀的研發、生產”，具備完整溯源與質控保障。
