科瑞達 ORP-1110B / PHW-1120 電極探頭（PH/ORP復合傳感器）技術與應用規范

核心特點

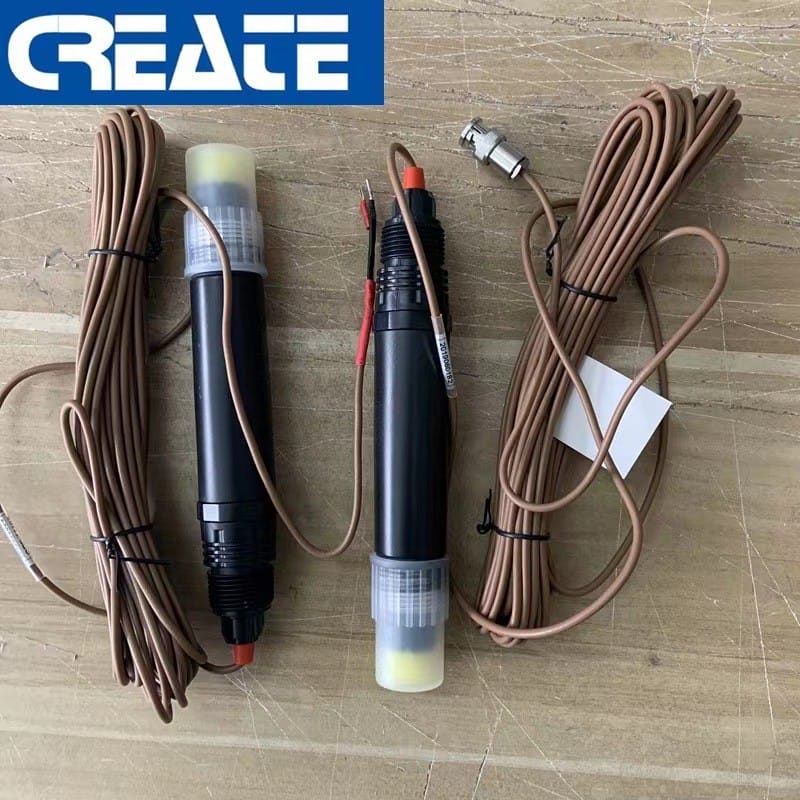

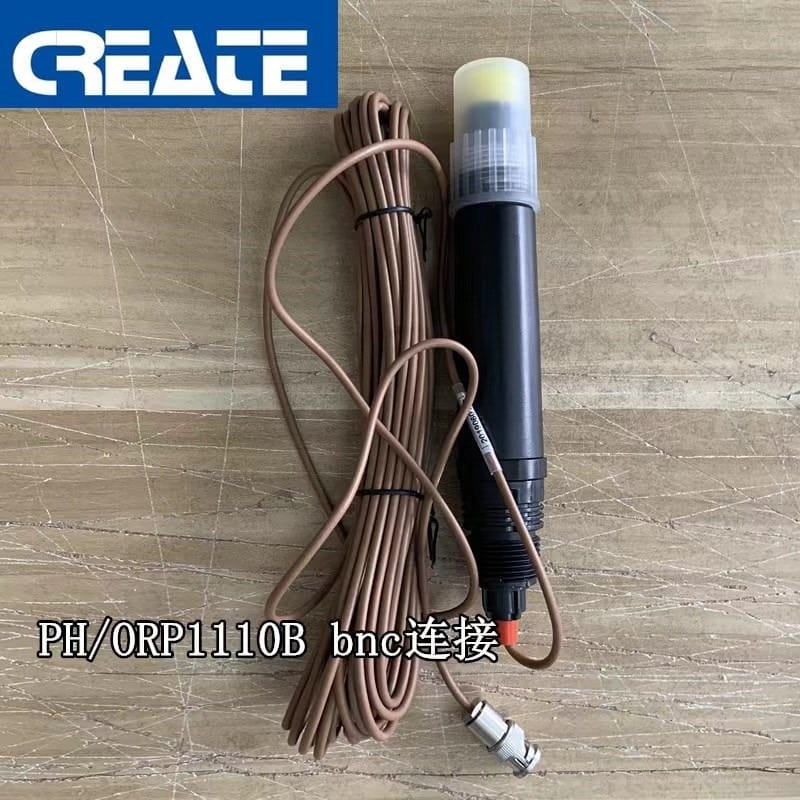

雙型號協同設計：ORP-1110B 為高精度氧化還原電位（ORP）探頭，PHW-1120 為高性能pH復合電極，均屬科瑞達工業級在線傳感系列；
球泡式敏感結構：采用低阻抗玻璃球泡與參比系統一體化設計，響應快、穩定性高；
兼容性強：統一采用 3/4" NPT 螺紋接口，適配主流安裝法蘭與流通池；
模塊化線纜：標配10米屏蔽電纜（可按需定制），支持長距離信號穩定傳輸；
工業防護等級：探頭本體具備耐腐蝕、抗污染結構，適用于復雜水質工況。

項目	ORP-1110B（ORP電極）	PHW-1120（pH復合電極）
測量功能	氧化還原電位（ORP）	pH酸堿度（0–14 pH）
測量范圍	?2000 mV ～ +2000 mV	0 ～ 14 pH
介質溫度	0 ～ 100 ℃	0 ～ 100 ℃（常規型）；可選高溫型：0 ～ 120 ℃
最大工作壓力	0 ～ 0.5 MPa	0 ～ 0.5 MPa（常規型）；耐壓0.6 MPa（高溫型）
螺紋接口	3/4" NPT	3/4" NPT
線纜長度	標配10 m（可按合同約定定制）	標配10 m（可按合同約定定制）
適用介質	含氧化/還原性物質的污水、工業過程液、電鍍液等	純水、鍋爐給水、市政污水、化工過程液等

安裝方向強制要求：嚴禁水平安裝或倒置安裝；必須采用傾斜式沉入安裝，接口軸線與水平面呈 15°夾角（球泡端略向下），以保障電解液自然滲出、氣泡順利排出及介質充分接觸敏感膜；
推薦安裝方式（按優先級）：
- ① 中15°沉入式安裝（最優，適用于敞口池/罐）；
- ② 頂部法蘭式安裝（帶密封墊片，適用于密閉壓力容器）；
- ③ 流通式安裝（配套專用流通池，保障流速與恒壓）；
- ④ 側壁安裝（需加裝導流護套，避免紊流干擾）；
環境適配：安裝位置應避開強電磁干擾源（如變頻器、大功率電機）、劇烈振動區及陽光直射；
管道安裝附加要求：若安裝于管道，須確保探頭前端處于滿管、穩流區域，上游直管段≥5D，下游≥2D（D為管徑）。

啟用前必檢項：
- 檢查玻璃球泡是否完好無裂紋、劃痕或污漬；如有破損，立即停用并更換；
- 觀察球泡內充液是否飽滿、有無殘留氣泡；若有氣泡，握持探頭后半部，球泡朝前，以甩體溫計方式快速、有力甩動數次，直至液體完全填充球泡；
溫壓邊界嚴守：超出標稱溫度/壓力限值（如常規型＞100℃或＞0.5 MPa）將導致參比液沸騰、膜破裂或密封失效，引發永久性損壞；
禁用場景警示：
- 不得用于含氫氟酸（HF）、濃堿（＞10% NaOH）、強有機溶劑（如丙酮、四氯化碳）等腐蝕性介質；
- 避免在含高濃度硫化物、蛋白質或油類粘稠介質中長期浸泡，以防液接界堵塞；
校準與維護：首次使用及周期性（建議≤7天）須用標準緩沖液（pH 4.01/7.00/10.01）和標準ORP溶液（如Quinhydrone + pH4緩沖液）雙點校準；每次校準后需用去離子水充分沖洗并輕拭球泡；
責任聲明：因未按15°傾斜安裝、超溫超壓運行、錯誤介質選型或野蠻操作導致的故障，科瑞達不承擔保修及連帶責任。
