GF Signet 2750/2760型pH/ORP電極信號放大器產品說明

? 核心特點

雙模安裝靈活：支持在線式與浸沒式安裝，無縫適配管道或開放池體等多種工藝場景。
堅固雙密封設計：殼體采用高強度材質與雙重密封結構，有效防潮、防腐、防塵。
Dryloc快接系統：采用專利Dryloc標準接口，實現傳感器與放大器的快速插拔對接，免工具安裝，大幅降低維護成本。
NEMA 4X接線盒：標配高等級防護接線盒，支持外部電纜靈活延長，滿足復雜現場走線需求。
智能信號識別：2750型支持4-20mA模擬量或S3L數字協議雙輸出，內置電極類型自動識別芯片，可一鍵匹配并配置測量參數。
模塊化兼容選型：提供2750（專用信號轉換）與2760（通用放大器/連接器）兩款，完美兼容Signet自有系列（如5700、8750）及第三方pH/ORP儀表。

參數項目	規格說明

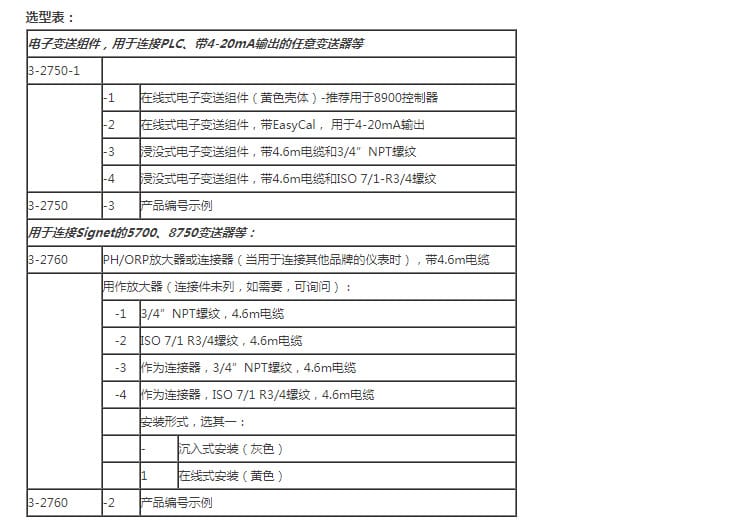

產品型號	3-2750（專用信號變送器） / 3-2760（通用放大器/連接器）
輸出信號	4-20mA / S3L數字協議（2750型可選）
連接接口	Dryloc標準快接端子
電纜配置	標配4.6米屏蔽電纜（支持按需延長）
螺紋規格	3/4" NPT 或 ISO 7/1 R3/4（按具體選型定）
防護等級	NEMA 4X / IP67（接線盒及主體殼體）

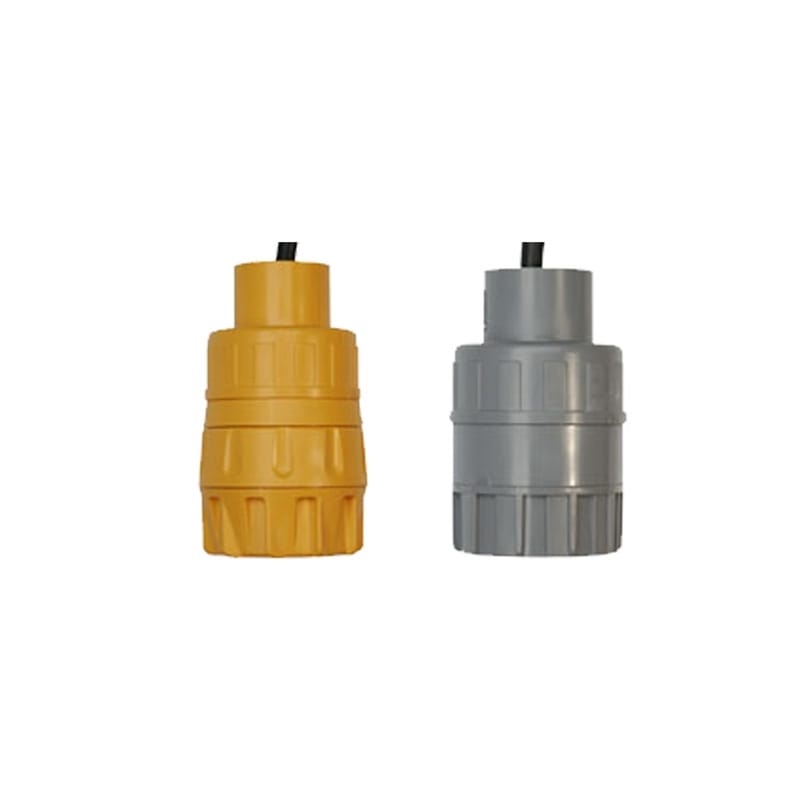

安裝形式	在線式（黃色殼體） / 浸沒式（灰色殼體）
適用探頭	Signet系列pH/ORP電極及其他品牌兼容傳感器
典型負載	直連PLC、數據記錄儀、帶4-20mA輸入的任意控制器

機械定位：根據選型確認安裝形態。在線式需配套管道三通或法蘭安裝座；浸沒式需配合專用沉入支架或池壁固定底座，確保探頭浸入深度符合測量要求。
電氣接線：NEMA 4X接線盒內需嚴格按照極性規范接線，信號屏蔽層必須單端可靠接地以抑制電磁干擾；供電回路通常為24VDC（需與上位控制器匹配）。
環境適配：避開強機械振動、高溫輻射源及強磁場干擾區；接線盒周邊需保持干燥通風，防止冷凝水或腐蝕性氣體積聚。
介質兼容：安裝座及密封件的材料必須與過程介質（pH范圍、溫度、壓力、化學性質）完全兼容，嚴禁超量程使用。

參數核對：安裝前務必確認電極類型與放大器型號是否匹配。2750型雖支持自動識別，但在特殊水質或老化電極工況下，建議上電后進行手動參數校驗。
密封保養：每次拆卸或更換傳感器后，需檢查Dryloc O型圈是否完好，建議涂抹適量食品級硅脂，嚴禁暴力旋緊導致螺紋損傷或密封失效。
線纜防護：電纜延長接頭必須做防水絕緣封裝，敷設時彎曲半徑不得小于線纜外徑的5倍，避免長期拖拽或踩踏造成內部斷路。
定期校準：為保障測量精度，應結合工藝周期使用標準緩沖液進行零點與斜率校準，并記錄漂移數據以便預測性維護。
安全規范：所有接線與維護作業必須在斷電狀態下進行；若應用于防爆區域，需確保整套系統（含變送器、接線盒、電纜）具備相應防爆認證。
專業服務：非授權技術人員請勿私自拆解變送器本體；如需定制加工、OEM貼牌或現場調試培訓，請聯系授權供應商獲取標準化技術支持。
