GF Signet 3-2724/2726 系列 pH/ORP 傳感器產品技術文檔

核心特點

優異耐腐蝕性：殼體采用Ryton(PPS)材質，結合CPVC外殼，有效抵御復雜化學介質侵蝕。
便捷密封設計：標配DryLoc快速連接接口，安裝拆卸高效，密封可靠性強，杜絕滲漏風險。
標準化管路適配：采用通用螺紋接口，可直接配合標準異徑三通輕松接入現有管道系統。

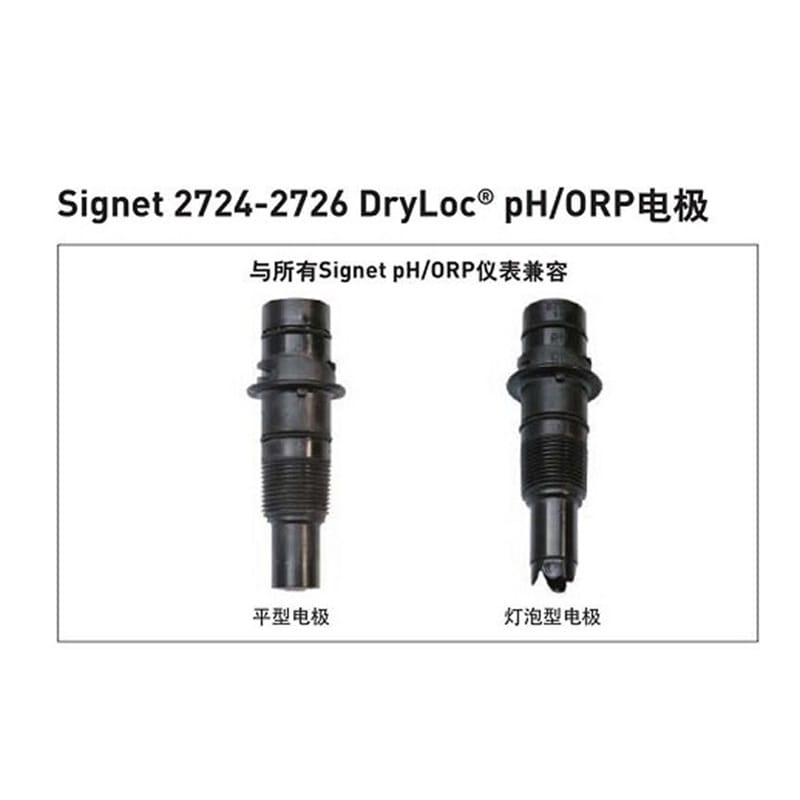

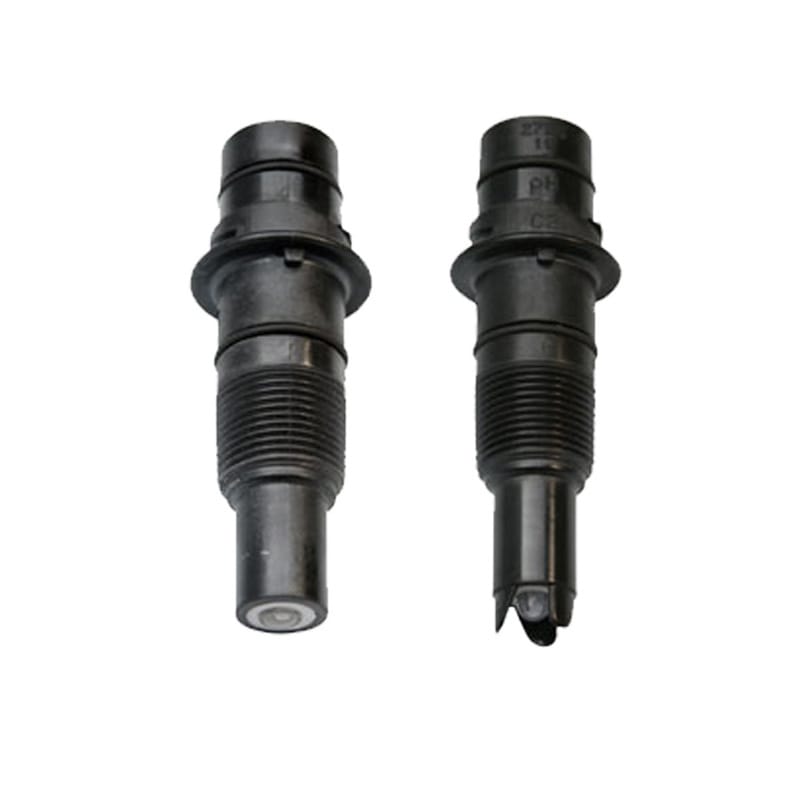

多形態與專用化選型：提供平頭型（3-2724）與圓頭型（3-2726）基礎款，并針對特殊工況推出3-2726-HF（耐微量氫氟酸）與3-2726-LC（低電導率水質監測）專用型號。

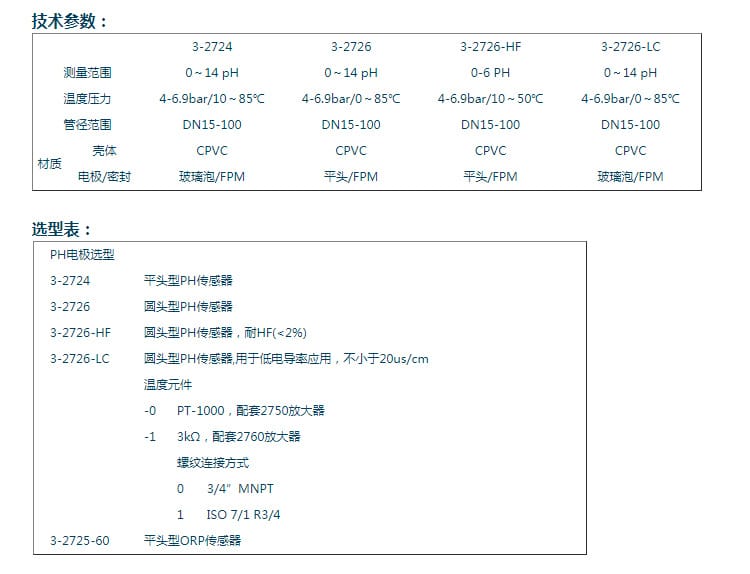

技術參數

參數項	3-2724 (平頭pH)	3-2726 (圓頭pH)	3-2726-HF (耐HF pH)	3-2726-LC (低電導pH)
測量范圍	0~14 pH	0~14 pH	0~6 pH	0~14 pH
工作溫度/壓力	10~85℃ / 4~6.9 bar	0~85℃ / 4~6.9 bar	10~50℃ / 4~6.9 bar	0~85℃ / 4~6.9 bar
適用管徑	DN15~DN100	DN15~DN100	DN15~DN100	DN15~DN100
殼體材質	CPVC	CPVC	CPVC	CPVC
電極/密封形式	玻璃泡 / FPM	平頭 / FPM	平頭 / FPM	玻璃泡 / FPM
螺紋規格	3/4" MNPT 或 ISO 7/1 R3/4	同左	同左	同左
溫度元件選配	無	無	無	PT-1000(配2750放大器) / 3kΩ(配2760放大器)

應用行業

本產品廣泛適用于對水質酸堿度及氧化還原電位進行精準監控的工業場景，主要包括：市政與工業水處理、化工工藝流程控制、環保排放監測、電力鍋爐給水系統、半導體及電子行業超純水制備、以及食品飲料加工等領域。

安裝條件

管路對接：必須通過標準異徑三通接入目標管道，確保流道平穩過渡，避免產生渦流或氣袋。
密封處理：依據選配的螺紋規格（3/4" NPT或G3/4）使用合格密封材料，旋緊后利用DryLoc結構完成最終鎖緊，確保接口處絕對密封。
環境要求：安裝點位應避開強烈機械振動、外部高壓沖擊及流體停滯死角，保證探頭敏感部位完全浸沒于被測介質中。
電導率匹配：若選用3-2726-LC型號，系統基準電導率需嚴格控制在20~100 μS/cm區間內方可正常發揮測量效能。

注意事項

嚴控工況極限：嚴禁超溫超壓運行，特別是HF型號最高耐受溫度為50℃，常規型號不得超過85℃，工作壓力上限為6.9 bar。
精細操作防護：玻璃球泡型探頭屬于精密光學玻璃器件，安裝、調試及維護過程中務必輕拿輕放，嚴防跌落、撞擊或硬物刮擦。
配套設備核對：LC系列內置溫度元件需嚴格匹配指定型號的變送器/放大器（PT-1000對應2750系列，3kΩ對應2760系列），錯誤匹配將導致信號失真。
定期校準保養：建議建立周期性標定制度，及時清除電極表面附著物；長期停機時請將探頭置于專用保護液或原廠包裝中，防止干涸失效。
異常工況應對：當介質含有高濃度懸浮顆粒、易結晶物質或極端腐蝕性成分時，普通型號可能無法滿足壽命要求，請及時聯系技術支持評估定制防護方案。
