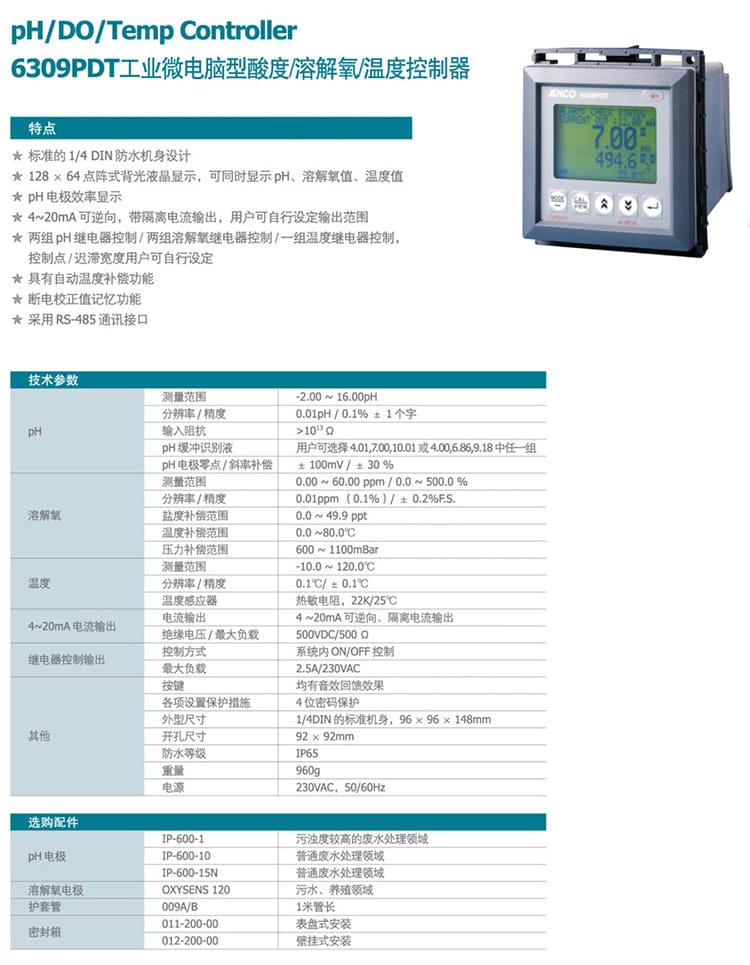

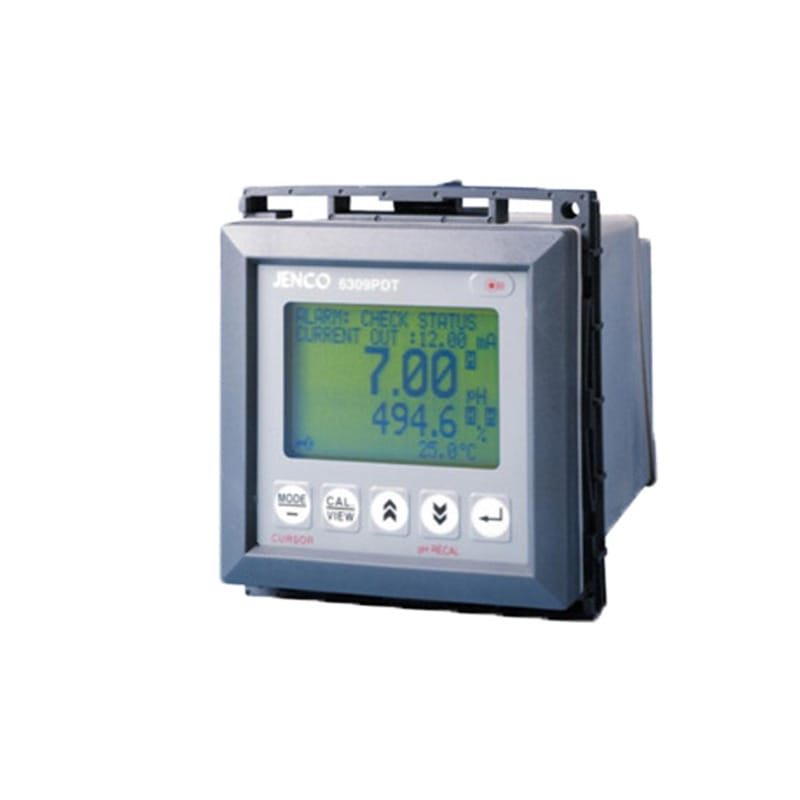

任氏 JENCO 6309PDT 在線多參數測試儀（pH/溶解氧/溫度）
產品概述

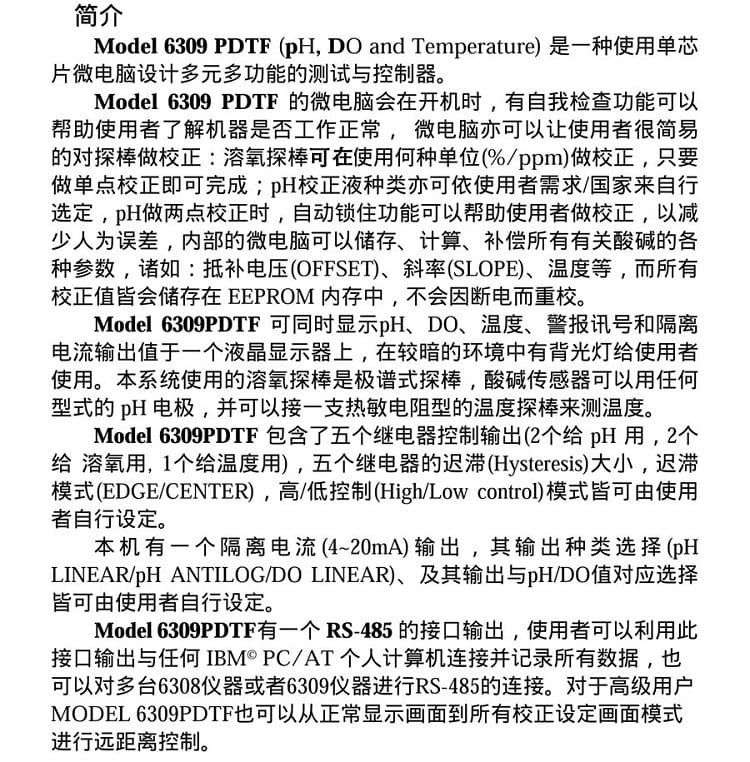

Model 6309PDT 是一款采用單芯片微電腦設計的多元多功能在線測試與控制器，集成了 pH、溶解氧（DO）及溫度分析功能。設備具備自我檢查、斷電記憶及遠程通訊能力，適用于各類水質監測與控制場景。上海闊思作為水處理領域合作伙伴，提供該設備的銷售、維修保養及配套系統服務。
核心特點
- 多功能顯示：128×64 點陣式背光液晶顯示，可同時顯示 pH、溶解氧值、溫度值、繼電器狀態及電流輸出值。
- 高精度測量：pH 精度±0.01，DO 精度±0.2% FS，溫度精度±0.1℃。
- 智能控制：配備 5 組可編程開關繼電器（2 組 pH、2 組 DO、1 組溫度），支持高低控制及遲滯寬度設定。
- 信號輸出：提供 2 線絕緣/可逆 4-20mA 電流輸出，用戶可編程設定輸出范圍及線性/對數模式。
- 通訊功能：標配 RS-485 接口，支持連接計算機進行數據記錄、遠程控制及多臺設備聯網。
- 防護設計：IP-65 防水外殼，1/4 DIN 標準機身，適合面板安裝，適應惡劣工業環境。
- 數據安全：具備 4 位密碼保護功能，校正值儲存于 EEPROM 中，斷電不丟失。
- 自動補償：支持自動溫度補償，pH 緩沖液自動識別（US/NIST），溶氧支持鹽度及壓力補償。
技術參數
1. pH 測量
- 測量范圍：-2.00 ～ 16.00 pH
- 分辨率：0.01 pH
- 準確度：±0.01 pH ±1 個字
- 輸入阻抗：>1013 Ω
- 緩沖液識別：用戶可選擇 US (4.01, 7.00, 10.01) 或 NIST (4.00, 6.86, 9.18)
- 電極校正：零點校正±100mV，斜率識別±30%
- 溫度補償：自動 0～80℃ (NTC 22K)
2. 溶解氧 (DO) 測量
- 測量范圍：0.00～60.00 ppm / 0.0～500.0%
- 分辨率：0.01 ppm / 0.1%
- 準確度：±0.2% FS
- 補償功能：鹽度補償 (0.0～49.9 ppt 手動)，壓力補償 (600～1100 mBar 手動)
- 響應時間：60 秒取得 98% 數據
3. 溫度測量
- 測量范圍：-10.0～120.0℃
- 分辨率：0.1℃
- 準確度：±0.1℃
- 傳感器：熱敏電阻 22K Ω / 25℃

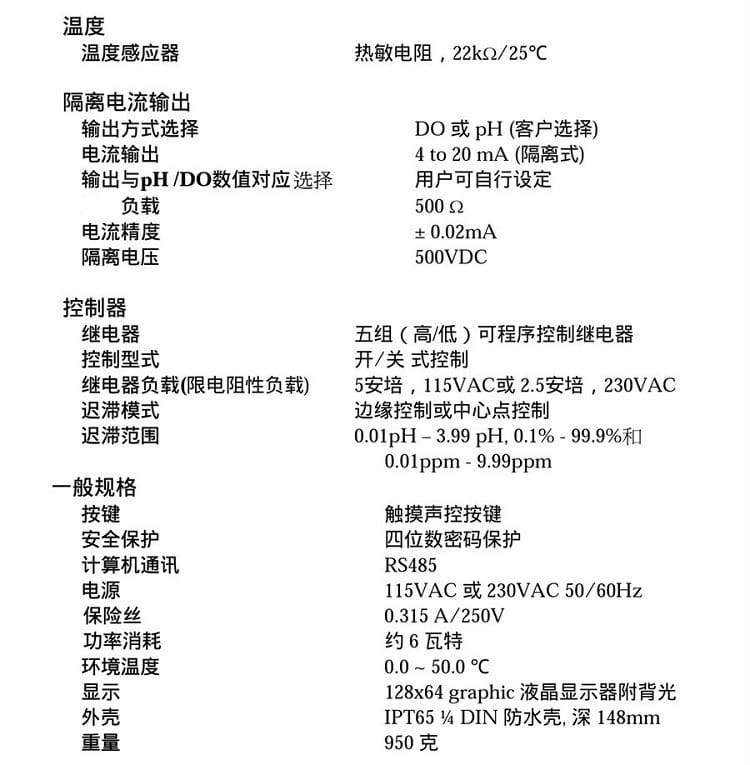

4. 控制與輸出
- 電流輸出：4～20 mA (絕緣)，可編程線性或?qū)?shù)輸出，最大負載 500Ω，絕緣電壓 500V DC
- 繼電器輸出：5 組開關控制 (115V AC 5A 或 220V AC 2.5A，限阻性負載)
- 通訊接口：RS-485
5. 一般規格
- 電源：115V AC 或 230V AC，50/60 Hz
- 功耗：約 6 瓦特
- 工作溫度：0～50℃
- 防護等級：IP 65
- 外殼尺寸：1/4 DIN (96×96×148 mm)
- 開孔尺寸：92×92 mm
- 重量：950 克
- 顯示：128 x 64 點陣式 LCD，具背光功能
應用行業
- 水處理行業：污水處理、循環水加藥系統、自動監測和遠程控制系統。
- 工業過程：化工、制藥、食品飲料行業的在線水質監控。
- 水產養殖：養殖水體溶解氧及酸堿度監測。
- 環境監測：地表水、地下水水質分析。
安裝條件
- 安裝方式：面板安裝（1/4 DIN 標準），需確保開孔尺寸為 92×92 mm。
- 環境要求：工作環境溫度 0～50℃，避免陽光直射及強電磁干擾區域。
- 電氣連接：需匹配 115V 或 230V AC 電源，繼電器負載需在額定電流范圍內（阻性負載）。
- 防水防護：雖具備 IP65 防護等級，建議安裝在控制箱內以延長使用壽命，避免直接高壓水沖洗屏幕。
- 傳感器連接：pH 電極采用 BNC 接頭，DO 電極采用 PG 13.5 插頭，需確保接線牢固且密封良好。
注意事項
- 密碼保護：建議設置 4 位密碼以防止未經授權的參數修改。
- 電極維護：pH 電極需定期清洗及校正，DO 電極需定期更換電解液及膜頭。
- 校正規范：pH 校正建議使用兩點校正并鎖定自動功能；DO 校正僅需單點，注意選擇正確的單位（% 或 ppm）。
- 斷電保護：雖然具備斷電記憶功能，但頻繁斷電可能影響設備壽命，建議配備穩壓電源。
- 溫度限制：pH 電極耐壓耐溫有限制（如 IP-600-10 最高 80℃），超出范圍可能損壞傳感器。
- 通訊設置：使用 RS-485 聯網時，需注意地址設置及波特率匹配，避免信號沖突。
選配附件
- pH 電極：
- IP-600-1：適用于污濁度較高的廢水處理領域。
- IP-600-10：適用于普通廢水處理領域（平頭，ABS 外殼，20 米線長）。
- IP-600-15N：適用于普通廢水處理領域。
- 溶解氧電極：OXYSENS 120 極譜式（適用于污水、養殖領域，5 米線長）。
- 安裝附件：護套管 (009A/B)、密封箱 (表盤式 011-200-00 / 壁掛式 012-200-00)。
參考數據

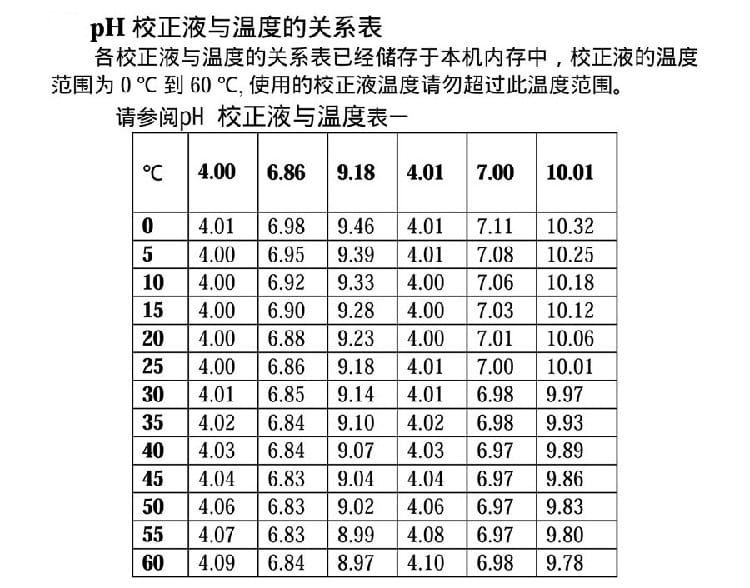

pH 緩沖液溫度對照表 (部分)
| ℃ |
4.00 |
6.86 |
9.18 |
4.01 |
7.00 |
10.01 |
| 0 |
4.01 |
6.98 |
9.46 |
4.01 |
7.11 |
10.32 |
| 25 |
4.00 |
6.86 |
9.18 |
4.01 |
7.00 |
10.01 |
| 60 |
4.09 |
6.84 |
8.97 |
4.10 |
6.98 |
9.78 |
(注：設備內置 0℃~60℃完整補償表)

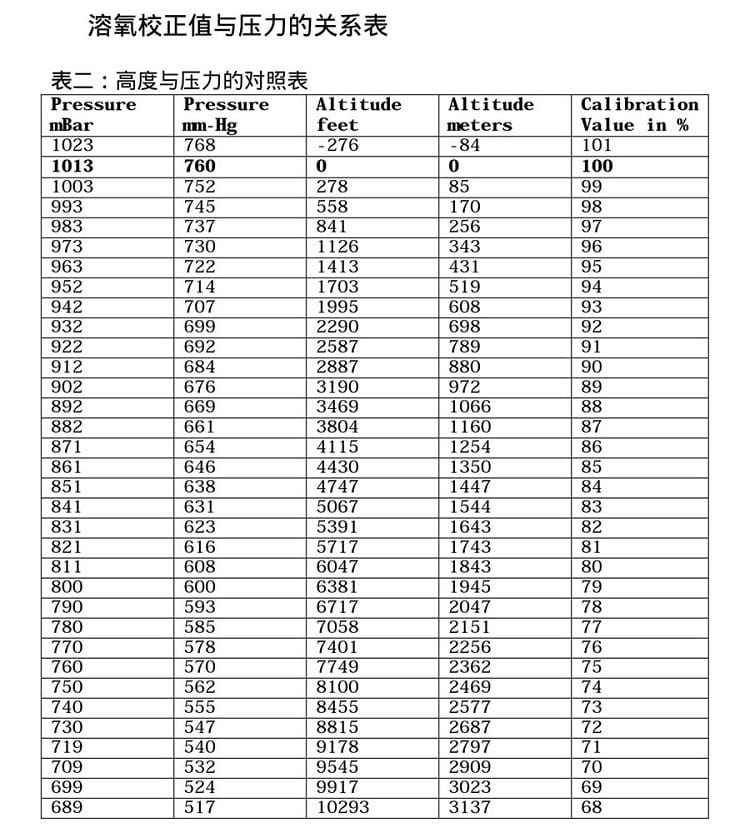

溶氧校正值與壓力關系表 (部分)
| Pressure (mBar) |
Altitude (meters) |
Calibration Value (%) |
| 1013 |
0 |
100 |
| 902 |
972 |
89 |
| 800 |
1945 |
79 |
| 709 |
2909 |
70 |
(注：高空或低壓環境需手動輸入壓力值進行補償)
供應商信息
上海闊思致力于水處理自動加藥系統和配套產品的銷售及維修保養。主要庫存代理中國臺灣上泰 pH 計、電導率儀；意大利 SEKO 計量泵；自有品牌 APURE 儀表等。提供儀表控制箱、液位計、壓力表及管路附件庫存，保證交貨速度和售后服務時間。主營五大產品：液位、壓力、攪拌、流量計表、檢測儀。

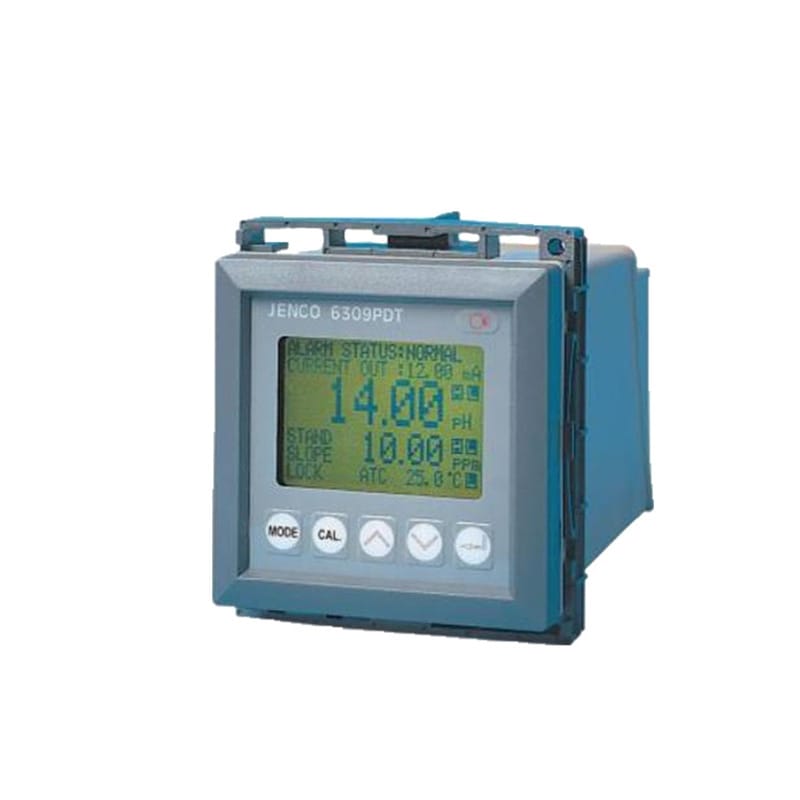

6309PDT在線電腦型PH/溶解氧測試儀
在線式pH、DO、溫度分析儀。1/4 DIN，IP-65規格，面板安裝pH/DO/溫度分析，2線4-20mA電流輸出，2組可編程式開關繼電器，RS-485輸出，背光功能。
l 點陣式LCD顯示，手動背光調整顯示pH、DO、溫度，亦可同時顯示繼電器狀態、傳送器電流mA輸出
l 自動緩沖液識別（US&NITS)校正資料可儲存，開機即可使用
l pH/DO絕緣/可逆4-20mA電流輸出，可比例式輸出
l 5可編程開關繼電器:2個供pH，2個供DO，1個供溫度
l 遠端進行測量時，透過RS-485輸出，經由可溶性計算機可將多項單位廉潔匯集。
l 密碼保護
l IP-65防水外殼

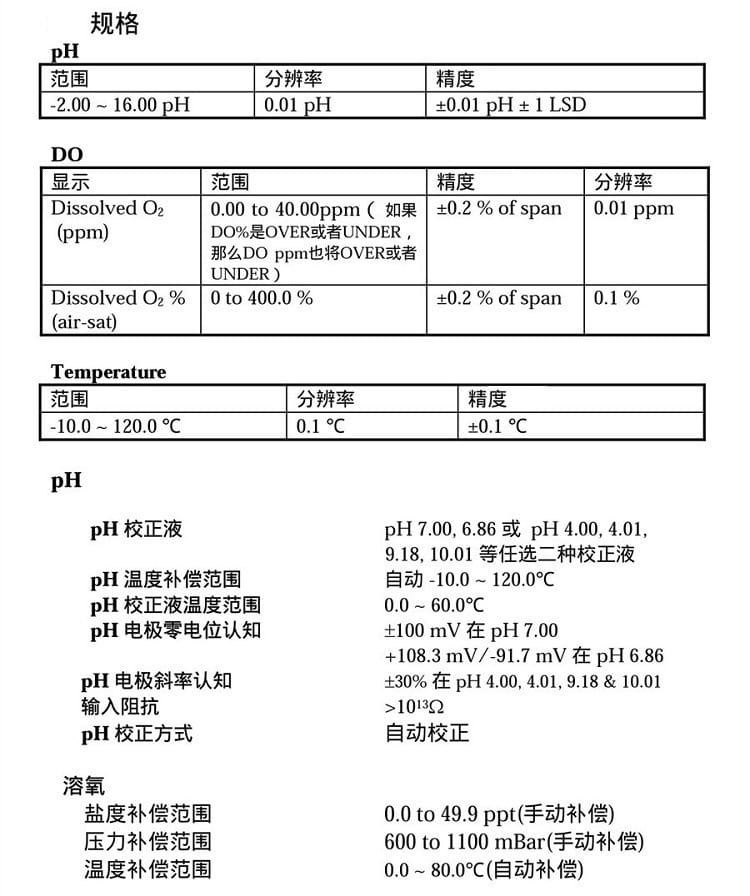

產品規格
pH范圍-2.00～16.00 pH
酸堿度計分辨率0.01 pH
酸堿度計準確度 ±0.01 pH±0.01 digit
DO范圍0.00～60.00 ppm / 0.0～500.0 %
DO分辨率0.01 ppm / 0.1 %
DO準確度 ±0.2 % FS
溫度 范圍-10.0～120.0°C
溫度 分辨率0.1°C
溫度 準確度 ±0.1°C
pH緩沖液識別US(4.01,7.00,10.01)或NIST(4.00,6.86,9.18)使用者可選擇
pH電極零點校正范圍 ±100mV at pH 7.00 /-97.7mV～108.3mV at pH 6.86
pH電極斜率識別 于pH 4.00,4,01,9.18或10.01為±30%
pH輸入阻抗 自動/手動-5.0～125.0°C
輸入阻抗>1013 ohms
鹽度 補償 手動0.0～49.9 ppt
壓力補償 手動600～1100mBar
溫度 補償 自動0～80°C，22K ohm NTC
Output Select User selectable pH or Dissolved oxygen
電流輸出范圍4～20 mA(絕緣)，可編程式
電流輸出范圍 使用者可編程，線性 或log
絕緣電壓500V DC
控制型態5組開關控制
繼電器輸出 于115V AC為5A或 于220V AC為2.5A，?限阻性負載
顯示128 x 64點陣式LCD，具背光功能
性 四碼密碼
電源 于50/60 Hz為115 V AC或230V AC
工作溫度0～50°C
重量950 grams
外殼IP 65規格，1/4 DIN外殼，深度148mm
成套附件

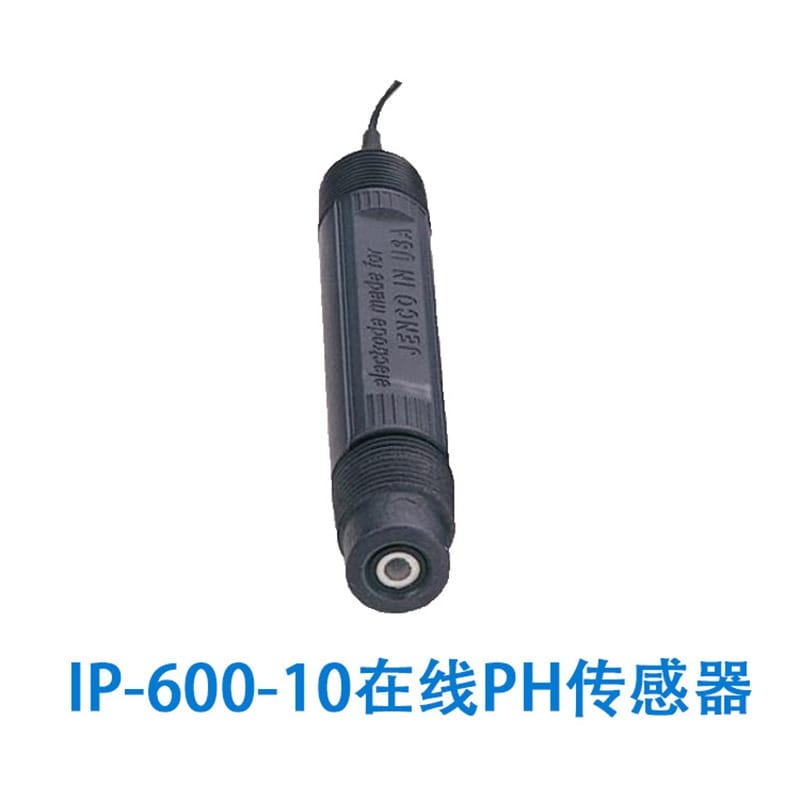

IP-600-10在線PH傳感器（電極）
工業PH電極，平頭，ABS外殼，前后端3/4“管螺牙界面，BNC接頭，20米線長。
產品規格
pH范圍0～14 pH
溫度范圍0～80°C
耐壓范圍1 75C/170F = 100 psig
耐壓范圍2 81C/180F = 85 psig
耐壓范圍3 100C/212F =50 psig
接口3/4″NPT
連接材質PPS
感測材質玻璃
插頭BNC或其他
纜線長度20 m

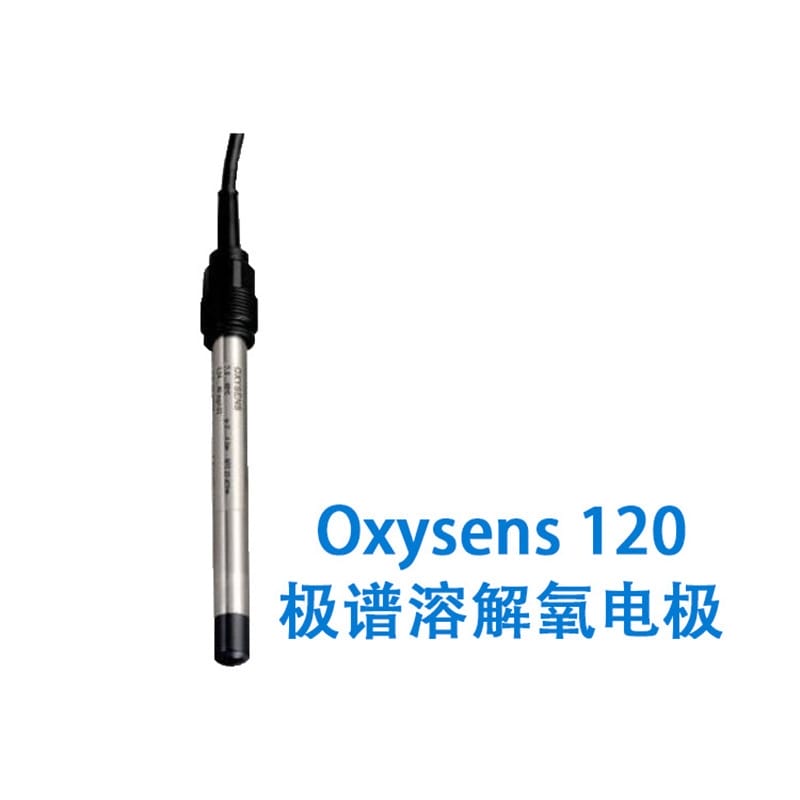

Oxysens 120極譜式溶解氧電極
產品規格
溫度范圍0～60°C
耐壓0～4 bar
響應時間60秒取得98 %之確實數據
溫度傳感器NTC 22K°C
接口PG 13.5
插頭 連線柱
纜線長度5 m
